На кожних вхідних дверях житлового, офісного або виробничого приміщення потрібна установка дверного дзвінка. Цей пристрій є незамінним, оскільки дозволяє своєчасно повідомляти звуковим сигналом про прихід гостей.

Нині існує декілька конструкцій дзвінків, які відрізняються не лише функціональністю, а і різними варіантами підключення.

Тому слід правильно визначити наявність технічних умов для їх монтажу і виконати самостійно цю процедуру. Це дозволить не лише заощадити фінансові кошти, але і отримати досвід установки.

Механічні дзвінки

Механічні дзвінки

Є досить простою конструкцією, яка при зовнішній дії створює різні звукові сигнали. До них відносяться невеликі дзвіночки, підвішені усередині приміщення і приведені в рух за допомогою зовнішнього мотузка або прості кільця, закріплені на дверях. Нині вони застаріли і застосовуються в декоративних цілях. Їх перевагою є незалежність від будь-яких джерел живлення, а також простота конструкції. Тобто підключення дверного дзвінка не зажадає виконання складних монтажних робіт і застосування особливих знань в області будівництва і електротехніки.

Комплект дверного дзвінка

Електромеханічні дзвінки

Електромеханічні дзвінки

Цей тип дзвінків є вдосконаленою моделлю механічних. Він є двома блоком: виносну кнопку і корпус, з розташованим усередині резонатором. Між собою вони з’єднуються дротами, а основний блок підключається до електричної мережі. Усередині основного блоку розташовується електромагнітна котушка, яка при поданні напруги передає зусилля на приєднану металеву пластину і, таким чином, створює звуковий сигнал.

Зверніть увагу!

Такі моделі практично не використовуються, оскільки їх механічні частини є дуже ненадійними, а звукова тональність не змінюється.

Дзвінки на основі електронних мікросхем

Дзвінки на основі електронних мікросхем

Цей тип дзвінків є сучасними рішеннями на базі мікросхем. Вони випускаються в двох типах виконання: дротяні і безпровідні. Обидва варіанти мають компактні розміри, декілька вбудованих мелодій, а також додаткові функції, серед яких датчики руху, автономна система живлення і т. п. Основна відмінність між ними полягає в тому, що схема безпровідного дверного дзвінка значно спрощена і для його установки досить розташувати кнопку-передавач і приймач сигналу в межах допустимої зони упевненої передачі сигналу.

Як підключити дверний дзвінок відео:

Як підключити дверний дзвінок відео:

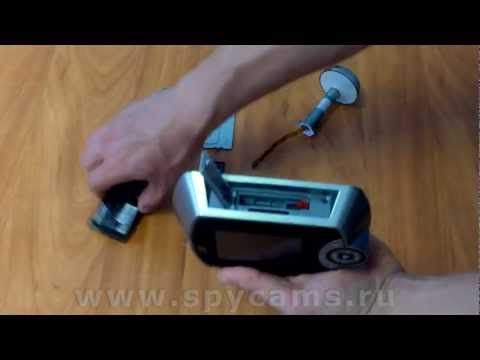

Сборка и установка видеоглазка Home Lux – YouTube

Переваги і недоліки дротяних схем підключення

Переваги і недоліки дротяних схем підключення

Установка дротяного підключення кнопки дзвінка до основного блоку зажадає прокладення прихованого кабелю в стіні, а, відповідно, викликати порушення зовнішньої обробки стін. Також знадобиться досвід монтажу кабелів і відновлення зовнішньої обробки стін. Якщо дзвінок встановлюється в приватному будинку, то тягнути кабель по вулиці, а потім вводити в приміщення досить скрутно. Але після завершення установки буде отримана надійна система сповіщення, яка може працювати від мережі в основному режимі і від батарей в аварійному, а також бути легко замінена на іншу без демонтажу кабелю.

Основні обмеження установки безпровідних дзвінків

Основні обмеження установки безпровідних дзвінків

1. Дія високих або низьких температур може вивести живлячі елементи або мікросхеми з ладу. Тому слід звертати увагу на технічні параметри умов експлуатації дзвінка при купівлі.
2. Кількість масивних бетонних і сталевих перешкод має бути мінімальною, оскільки передаваний сигнал від кнопки поглинатиметься і безпровідною дзвінок не спрацює.
3. Відстань від кнопки до основного блоку повинна знаходитися в межах упевненої зони передачі сигналу. Зазвичай воно складає до 100 м, але треба залишати невеликий запас до 20%, щоб у разі виникнення тимчасових перешкод сигнал не був втрачений.

Облаштування безпровідного дзвінка

Способи укладання кабелю

Способи укладання кабелю

Укладання кабелю знадобиться тільки для дротяних дзвінків. Для цього оглядається поверхня стін усередині приміщення поблизу виходу з будинку або квартири на наявність найближчої розподільної коробки . Зазвичай вона розташовується у верхній частині стіни в місці введення кабелю у будинок від лічильника. Усередині приміщень кабель можна укласти зовнішнім або прихованим способом, а зовні квартири тільки прихованим, щоб забезпечити надійний антивандальную захист. Для прихованої проводки за допомогою перфоратора штробят канавки в стіні відповідного розміру. Зовнішню проводку укладають в короби, закріплені на саморезы.

Особливості прокладення прихованої проводки

Особливості прокладення прихованої проводки

Щоб підключити дверний дзвінок своїми руками складають ескіз з урахуванням усіх технічних особливостей приміщення для оптимального розташування кнопки і основного блоку. Потім штробят канавку уздовж стіни в горизонтальному напрямі глибиною в три рази більше діаметру кабелю, що прокладається. Усі повороти кабелю виконують під прямим кутом, щоб згодом не виникало проблем з їх пошуком. Дроти закріплюють за допомогою пластикових скоб через кожен метр. У розподільній коробці і вузлових місцях підключення залишають запас приблизно 10-15 см

На фото показано як підключити дверний дзвінок

Підключення основного блоку

Підключення основного блоку

Основний блок кріплять до стіни на дюбели, після чого підключають його до прокладеного кабелю в розрив нульового дроту. Якщо підключити до фазового кабелю, то при натисненні на кнопку дзвінка можна вивести з ладу електроніку. Дріт синього або чорного кольору є нульовим, а червоний-фазовим.

Зверніть увагу!

Точно визначити фазу можна за допомогою спеціального індикатора.

З’єднання мають бути виконані на затискних колодках, щоб виключити коротке замикання. Блок розбирають відповідно до інструкції і підключають кабель до клем. Дверний дзвінок на батареях досить просто закріпити на стіні без укладання і підключення дротів.

Установка і підключення кнопки дзвінка

Установка і підключення кнопки дзвінка

Кнопку дзвінка бажано встановлювати на рівні не менше 1.5 м від підлоги з метою зручності користування. Спочатку кнопку розбирають, закріплюють на саморезы або дюбели до стіни або дверей, а потім роблять підключення дротів. Кришка корпусу акуратно одягається поверх закріпленої внутрішньої частини і прикручується або защипується. Безпровідну кнопку досить тільки закріпити до стіни на подвійний скотч або будь-яким іншим способом.

На фото установка дверного дзвінка

Підключення до мережі і перевірка працездатності

Підключення до мережі і перевірка працездатності

Після виконання монтажних робіт необхідно виконати підключення до мережі електроживлення. Спочатку на ввідному щиті відключають подання електроенергії в квартиру за допомогою автоматичних вимикачів . Потім підключають нульовий дріт і фазу до відповідних живлячих дротів в розподільній коробці. Помилка підключення може стати причиною поломки основного блоку, тому треба скористатися індикатором фази перед тим, як підключити дверний дзвінок. Якщо усе виконано правильно, то після включення живлення схема повинна працювати. Якщо дзвінок не працює, то необхідно тестером продзвонити проводку і усунути поломку.
