З’єднання дротів в розподільній коробці

Сполучна коробка-цей електричний пристрій, який використовується при проведенні електричної мережі для маскування дротів і скручувань, а також є важливим елементом пожежної безпеки.

З’єднання дротів в розподільній коробці можна робити різними методами, оскільки усе залежить від рівня вашої кваліфікації і доступності матеріалів.

Методи з’єднання дротів

Методи з’єднання дротів

Залежно від облаштування електроустановок виділяють основні способи з’єднання:

  • З’єднання скручування;
  • З’єднання пайка;
  • З’єднання зварювання.

Вибираючи відповідний метод з’єднання дротів, треба перевірити, з якого матеріалу виготовлені електричні дроти. Вони можуть бути мідні, алюмінієві або сталеві. Зверніть увагу на їх переріз, воно може відрізнятися.

На фото скручування дротів

З’єднання скручування

З’єднання скручування

Скручування дротів-це найбільш поширений і суперечливий спосіб з’єднання. Згідно з правилами облаштування електроустановок такий метод строго заборонений. Проте він підходить як для малопотужних, так і для потужних мереж.

Метод №1:

Візьміть два підчищені одинарні дроти і добре скрутіть їх кусачками.

Метод №2:

  • Візьміть два підчищені одинарні дроти;
  • Один кінець дроту намотайте на інший;
  • Інший кінець намотайте на перший (скручений), так щоб з’єднання було щільним;
  • Для міцності зробіть не менше 6 витків;
  • Скручування має бути хрестоподібним.

З’єднання одинарного і багатожильного дротів відбувається по іншому.

Метод №3:

  • Візьміть багатожильний провід і намотайте на кінець одинарного;
  • Притисніть кусачками кінець одинарного дроту до багатожильного.

Також можна з’єднати і 2 багатожильні шнури.

Плюсом цього методу є простота і економічність.

Мінус в тому, що дроти погано сполучені, крім того, не рекомендується скручувати алюмінієвий і мідний шнури. Потім проводку слід заізолювати спеціальною поліетиленовою трубкою (кембрик). Цей спосіб не підходить для дерев’яних будинків і для приміщень з підвищеним рівнем вологості.

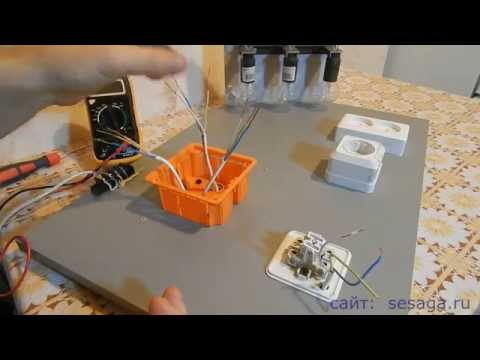

З’єднання дротів в розподільній коробці відео:

З’єднання дротів в розподільній коробці відео:

З’єднання пайка або зварювання

З’єднання пайка або зварювання

Зварювання дротів відрізняється від методу пайки, тільки наявністю зварювального апарату і умінням їм користуватися.

Етапи спайки/зварювання:

  • Ретельно зачистите кінці дротів;
  • Якщо це 2 багатожильні проводи, то треба скрутити їх і зафіксувати для того, щоб було простіше паяти;
  • Потім занурте їх в тиноль (рідкий припій);
  • Нанесіть трохи сплаву на наконечник паяльника (зварювання) і поводіть їм за місцем з’єднання;
  • Скрутіть дроти і прогрійте їх паяльником (зварюванням).

Потім дротам треба дати охолонути і заізолювати місце з’єднання.

Плюс в тому, що пайка/зварювання гарантує якісне і надійне скручування дротів.

Мінуси:

  • Уміння користуватися паяльником (зварюванням);
  • Трудомісткий процес;
  • З’єднання неразъединимое;
  • З часом зменшується напруга і электропроводимость.

На фото зварювання дротів

Типи з’єднань

Типи з’єднань

Расключение дротів-це схема скручування кабелів для повноцінного функціонування електромережі.

Варіанти расключения дротів:

  • Без використання распаечной коробки;
  • У распаечном пристрої.

Скручування в распаечном апараті припускає доставку електричного живлення від головного щита до усіх елементів електричної мережі. Дроти в сполучному пристрої скручуються паралельно і по кольорах (зелений із зеленим, синій з синім). Після зачистки дротів підберіть відповідну для вас схему під’єднування дротів до електричних точок. Потім з’єднайте їх і заізолюйте.

Безкоробочный метод розподілу припускає наявність одного кабелю і однієї точки. Це означає, що живлення до електричних точок здійснюється єдиною кабельною групою, яка проходить прямо до електрощита. Для безпеки така група оснащена автоматичним вимикачем .

Перевага:

  • Високий рівень безпеки;
  • Контролюється кожна електрична точка;
  • Відсутність сполучних коробок.

Недоліки:

  • Висока напруга кабелю;
  • Трудомісткий процес прокладення кабелю;
  • Громіздка кабельна траса.

На фото електричні розподільні коробки

Розподільні пристрої для різних типів проводки

Розподільні пристрої для різних типів проводки

Відповідно до методу прокладення проводки розділяють 2 типи розподільних пристосувань: прихованої і відкритої установки. Краще всього для подібної мети підійде металева распредкоробка. Також підійде такий негорючий матеріал як синтетичний полімер. Сполучні коробки можуть бути круглі або квадратні. Часто застосовують круглі пристрої, оскільки вони дуже місткі і в них можна укласти близько 10 дротів.

Існують розподільні коробки з відкритим або закриті типом монтажу. Апарат для закритого типу проводки встановлюється в поверхню стіни, а для відкритого-в підлогу або стелю. Його розмір залежить від чисельності дротів, а вхідні шпари мають захист від попадання вологи і пилу всередину пристрою.

На фото расключение дротів

Прихований тип проводки

Прихований тип проводки

Встановлення відгалужувального пристрою для прихованої проводки відбувається у декілька етапів:

  • Протягніть і помітьте усі кабелі (освітлення, вимикачі і так далі);
  • Зробіть поглиблення в стіні під распредкоробку;
  • Пробийте отвори в потрібних місцях коробки і протягніть через них дроти;
  • Перевірте наскільки добре сідає пристосування в поглиблення;
  • Розведіть гіпсовий розчин і накладіть його в поглиблення, а коробку треба трохи витягнути на себе;
  • Вирівняйте за допомогою рівня пристрій;
  • Почекайте, поки розчин висохне.

Потім скрутіть і заізолюйте дроти в пристосуванні і тільки потім закрийте його кришкою і замажте.

Схема підключення

Відкритий тип проводки

Відкритий тип проводки

Монтаж распредкоробки для відкритої проводки простіший процес, який займає менше часу. Поэтапность дій:

  • Помітьте місце кріплення;
  • Встановіть коробку на стіну дюбелями або саморезами;
  • Виріжте спеціальні отвори (ущільнювачі) в коробці і проведіть через них дроти. Діаметр отвору має бути трохи менше чим діаметр дроту;
  • Скрутіть кабелю між собою;
  • Заізолюйте дроти;
  • Закрийте кришку.

При монтуванні облаштування відкритого типу установки рекомендується скручувати кабелю методом пайки. Зазвичай распредкоробка закріплюється на поверхню стіни або стелі.

Порядок підключення

Призначення телефонної коробки

Призначення телефонної коробки

Телефонна розподільна коробка-це захищене металеве або пластмасове пристосування, яке призначене для з’єднання абонентських ліній з головною розподільною мережею. Крім того, телефонна коробка захищає елементи з’єднання від зовнішньої дії. Цей пристрій може встановлюватися на різні площини: ніша, стіна і так далі. А також її можна встановити на вулиці і усередині будівлі.

Існує 2 типи телефонних коробок:
