Дах будинку є несучою конструкцією, яка на себе приймає всі навантаження ззовні (вага власних елементів, вага покрівлі, вага снігу та ін.), і передає всі навантаження, які впливають на решетування, внутрішні опори і стіни будинку.

Дах, крім виконання естетичної та несучої функцій, є ще й огороджувальною конструкцією, яка відокремлює від довкілля приміщення горища.

Дах складається з основних та додаткових елементів.

До основних елементів відносяться мауерлат, система кроквяних ніг і решетування.

До додаткових елементів відносяться різні елементи кріплення: стійки, ригелі, розпірки, підкоси та ін.

Всі деталі даху, пов’язані між собою, є кроквяною фермою, в основі якої кілька трикутників.

А, як відомо, трикутник – це найжорсткіша геометрична фігура.

Несучою частиною даху є система крокв.

Основою несучої частини є кроквяні ноги.

Монтують їх під кутом, що відповідає куту нахилу скатів.

Своїми нижніми кінцями крокви спираються на зовнішні стіни.

Але не безпосередньо, а через спеціальну прокладку – мауерлат.

Верхні кінці кроквяних ніг спираються на проміжні прогони або на брус, що далі передають на внутрішні несучі стіни навантаження через систему стійок.

Розташовуються крокви з відривом 0,8 — 2,0 метри друг від друга.

Залежить цей інтервал від покрівельного матеріалу, перерізу кроквяних ніг та інших показників.

Основні правила

Однією з найважливіших сполук у системі крокв є їхнє прикріплення до мауерлату.

Від того, наскільки міцним буде таке з’єднання, залежить міцність даху, його довговічність та безпека людей.

При порушенні технології може статися опускання кроквяних ніг через якийсь час, дах почне деформуватися і суттєво зростає ймовірність обвалення окремих елементів.

Щоб цього не сталося, слід неухильно дотримуватись основних правил кріплення:

• у тих точках, де запили прилягають до мауерлату, слід дотримуватися максимально можливої ​​точності, щоб забезпечити надійність такого з’єднання. Неприпустимо використання всіляких додаткових елементів (прокладок, накладок та ін.), які згодом під впливом навантаження можуть деформуватися та вилетіти, порушивши міцність з’єднання;
• при виконанні монтажу крокв на мауерлат, при кріпленні до розкосів, інших кроквяних брусів, розтяжок та інших деталей слід використовувати металеві пластини, куточки, болти, шпильки з надійним різьбленням, кронштейни, які спеціально для цих цілей призначені. Сьогодні в спеціалізованих магазинах і на ринках Вибір кріплень дуже широкий. І для кожного виду з’єднань можна легко підібрати те, що вам потрібне;
• якщо при закріпленні використовуються різні різьбові з’єднання: болти, гвинти, шпильки та ін., то в обов’язковому порядку повинні бути використані шайби, а за їх відсутності пластини з металу, які не дозволять гайці втопитися в дерев’яний матеріал. Якщо немає металевих виробів, то можуть бути використані обрізки фанери, яка відрізняється своєю винятковою міцністю.мимовільного розслаблення такої сполуки;
• використовувати цвяхи або шурупи при установці кроквяних ніг можна лише при створенні тимчасових з’єднань на дуже нетривалий період часу. Щоб було зручніше монтувати кроквяну систему. Після того, як роботи виконані, шурупи та цвяхи, якнайшвидше слід замінити на надійні кріплення за допомогою пластин, куточків, болтів;
• Щоб кроквяні ноги при усадці стін ковзали по стіні, потрібно використовувати особливі деталі, іменовані «санки». Використання таких деталей є обов’язковим, коли як покрівельний матеріал використовується елітна черепиця або коли буде виконуватись пристрій м’якої покрівлі;
• до того, як приступити до закріплення, здійснюється «запилювання» сідла на тій ділянці, де кроквя примикає до мауерлат. Такий захід допоможе забезпечити надійне прилягання кроквяної ноги до поверхні мауерлата. У більшості випадків покрівельники використовують заздалегідь виготовлений шаблон із міцної фанери і виконують запили на всіх кроквяних ногах, якщо кут нахилу схилів скрізь однаковий. Якщо ж величини кута відрізняються, то для кожного зі схилів виготовляється окремий шаблон.ла не повинна становити понад 25% ширини крокви;
• Щоб істотно посилити місця з’єднання кроквяних ніг з мауерлатом і підвищити опірність конструкції даху до поривів вітру та іншим атмосферним навантаженням, використовують спеціальні сталеві куточки. Точно такі ж пристрої використовуються при укладанні кроквяних ніг на вертикальному кріслі;
• між собою з’єднання крокв у коньковому прогоні здійснюють встик, а для закріплення з’єднання використовують сталеві накладки;
• на інших ділянках, де кроквяні ноги прилягають один до одного (на діагональній кроквяні, наприклад), точно також потрібно припилювання елементів виконувати з максимальною точністю, щоб забезпечити щільне прилягання. Для закріплення з’єднання використовують металеві пластини або куточки і скручують болтами.

Покрівля та піноблок

Отже, визначимо, що таке. Саме з цього пристрою починається покрівля, як ми вже сказали, і являє собою мауерлат простий брус або навіть колоду, обтесану з нижньої сторони.

Розташовується брус по периметру зовнішньої стіни. І якщо влаштування стін із піноблоків передбачає певні умови, то також і покрівля, конструюється з урахуванням усіх технічних моментів та рекомендацій. Це сказано до того, що ми вважаємо наявність мауерлату умовою обов’язковою.

Призначення

З призначенням бруса, або як його ще називають у будівельних колах – «мурлатом», все досить однозначно, він служить опорою для крокв з дерева. Тобто зрозуміло, що покрівля у нас дерев’яна, і щонайменше односхилий.

Крім того, “мурлат” розподіляє навантаження, яке створюється за рахунок тиску даху. Тут треба розуміти, що ми можемо як зміцнити стіну з піноблоків, так і не робити цього, але на розподіл навантажень це ніяк не вплине. І це важливий момент, не плутатимемо якість стін з тим, що вони витримують навантаження.

Справа в тому, що це і не має особливого значення, брус, що йде по периметру стіни, розподіляє, розсіює тиск. Причому покрівля у нас може бути і цілком важкою, особливо, якщо ми вибираємо як покрівельний матеріал глиняну черепицю.

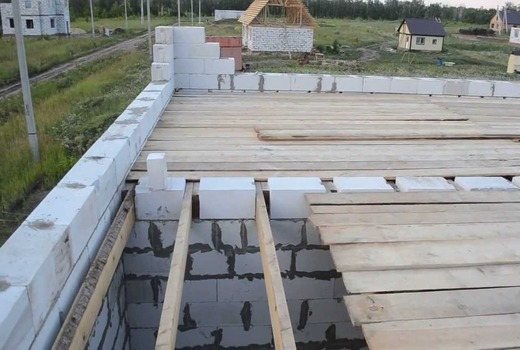

Взаємодія з піноблоками

Так, як ми домовилися, що у нас піноблочна будова, то й розглядати всі нюанси, пов’язані з покрівлею і «мурлатом» будемо стосовно саме до піноблоків (див. ).

І тут є цікавий момент, адже піноблок – це матеріал, який за фізичними властивостями дещо відрізняється від цегли. Він:

• Менш щільний.
• Гігроскопічніший.
• Менш міцний при встановленні на нього покрівельного бруса.

Тобто як побудувати стіну з піноблоків ми, звичайно, розуміємо, але не факт, що вона буде готова приймати на себе покрівлю. Пояснимо.

Пінобетон не зможе витримати без деформації ні кріплення, ні сам брус, тому ми використовуємо бетонний пояс.

Відразу скажемо, що немає нічого складного у тому, щоб зробити бетонний пояс. Принцип роботи та всіх дій ідентичний тому, що ми вже робили із фундаментів. Повторимо, якщо фундаментні роботи пройшли повз.

Насамперед готуємо всі компоненти пояса:

• Арматура. Вибираємо 12 або 10 мм перетин, цього цілком достатньо, навіть із запасом! Арматура у нас піде не тільки в бетон, а й як заставні в стіну.
• Пісок, гравій, цемент. Нам потрібно буде замісити бетон, і якщо перед тим, як звести стіну з піноблоків, нам потрібен клей, то тут усе буде збудовано з бетону.
• Частини опалубки. Спокійно можемо використовувати залишки від фундаментних робіт, благо нам потрібно буде не так багато матеріалу.

Збірка

Найскладніше в поясі, це монтаж опалубки, а трудомістке заливка бетоном. Давайте крок за кроком змонтуємо ростверк.

Важливо! Ми повинні витримати проектну висоту стін, а для цього просто не докладаємо останній ряд піноблочного каменю. Тобто у нас пояс буде приблизно 30 см заввишки і 20 шириною. Ці параметри плюс довжина стін нам потрібні, щоб знати, який об’єм бетону піде на всю роботу.

Отже, покроково наша робота виглядатиме так:

• Пов’язуємо прямокутні конструкції з арматури. Можна використовувати в’язку або пластикові частини. Головне, не зв’язати конструкції ширші за стіну, нехай буде 15х15 см, цього цілком достатньо.
• Далі встановлюємо заставні. Зведення стін з піноблоків передбачає закладні по горизонтальній напрямній, нам же під мауерлат і покрівлю, потрібно зв’язати пояс і стіну, тому вбиваємо арматуру прямо в стіновий камінь вертикально.
• Збираємо частини опалубки землі. Міцно скріплюємо їх. Далі просвердлюємо з кроком 50-80 см отвори, і простягаємо в них дріт, який і стягне частини опалубки на стіні.
• Піднімаємо опалубку і закріплюємо її на піноблок, плюс стягуємо дротом, плюс робимо розпірки всередині опалубки. Звичайно все це після арматури. Армуючий елемент має бути на стіні.
• Заливаємо все бетоном.

У будь-якому випадку будівництво стін з піноблоків передбачає обробку, так що не страшно, якщо ми нанесемо кілька косметичних дефектів стіні під час установки опалубки. Бетон ми робимо не надто рідким, щоб він не став витікати з невеликих щілин між стіною та опалубкою.

Через 5-7 днів можна знімати опалубку та приступати до встановлення мауерлату.

Укладання

Деякі будівельники в роботі пропонують укладати мауерлат своїми руками лише під крокви. Але це не зовсім правильно, тому що буде серйозна втрата в жорсткості всієї конструкції покрівлі.

Спочатку гідроізолюємо поверхню бетонного пояса. Це можна зробити мастикою, або простим грн.ройдом.

Цей захід збереже брус і не дасть йому гнити. Сам брус ми покладемо майже посередині армопояса.

Важливо! Досить складно позначити перетин бруса, який підійде для «мурлату», ми можемо запропонувати 150х150 мм, але це не обов’язковий габарит для кожного випадку.

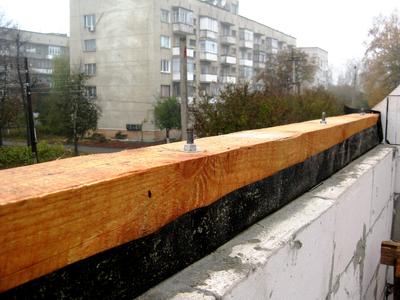

Попередньо брус обов’язково обробляється антисептиком і укладається по периметру для попередньої звірки.

Кріплення

Способів кріплення бруса є кілька, проте ми виберемо той, який підходить нам за співвідношенням ціна/якість.

Першим розглянемо кріплення на анкерні болти. Щоб воно пройшло ідеально вірно, нам доведеться анкера закладати в пояс ще заливання.

Це знову натякає, що всі рішення мають ухвалюватися до початку робіт, давайте покроково розглянемо цей варіант:

• Встановлюємо анкерні болти, у нашому випадку це мінімум 350 мм довжини.
• Коли бетон застиг, прикладаємо дошку до них та відображаємо розташування всіх анкерів.
• Переносимо все точно на брус.

Стаття на тему: Найдешевший матеріал для покрівлі даху

Важливо! Як правило, як би ми не встановлювали анкера, все одно під час бетонування вони відхилятимуться. Це не страшно, якщо не буде витримано лінії однієї, гіршої, якщо кут нахилу буде більшим. Тому стежимо насамперед за цим.

• Насаджуємо мауерлат на анкер. Тут працює принцип “пазла”. Це так само, як розібрати стіну з піноблоків, знімаючи по одному виробу лише навпаки. Насаджуємо брус на анкера та поступово його продавлюємо.

Порада! Висвердлює під анкера отвори з нижньої сторони балки, при цьому намагаємося, щоб свердло було практично в нуль з перетином болта. Якщо брус йтиме туго, не страшно, завжди можна його добити, а от якщо у нас отвори виявляться занадто просторими, мауерлат не зможе дати потрібну жорсткість.

• Далі прикручуємо болти із гайкою. Затягуємо їх по всій довжині бруса.

А ось друга інструкція дасть нам можливість повністю заощадити на кріпленні, адже поклавши руку на серце – анкера, це досить дороге задоволення. Тому можна замість анкерного варіанта звернутися до нашої старої знайомої, простої арматури перетином 12 мм.

Ми використовували її протягом усього будівництва, і перед тим як викласти стіну з піноблоків, готували, для пояса вживали, ось і тут вона знадобилася.

Покроково ведемо кріплення так:

• Просвердлюємо свердлом на 12 мм наскрізь і брус мауерлату, і бетонний пояс.
• Вставляє обрізок арматури, він у нас мінімум 35 см має бути.

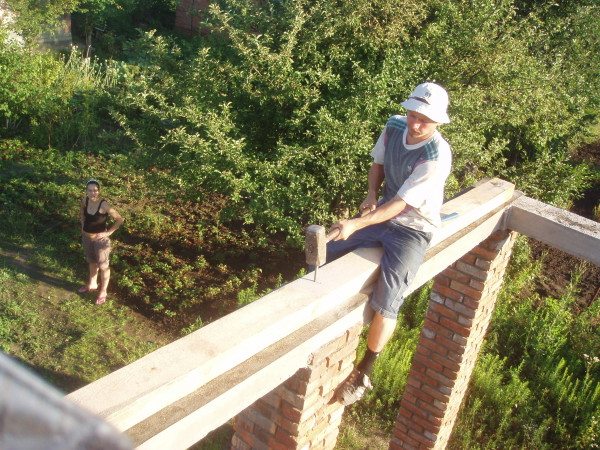

• Кувалдою «намертво» вганяємо його в брус та бетонний пояс.
• Кінець загинаємо та вбиваємо у деревину.
• Повторюємо процес із наступним кріпленням.

Фотографії

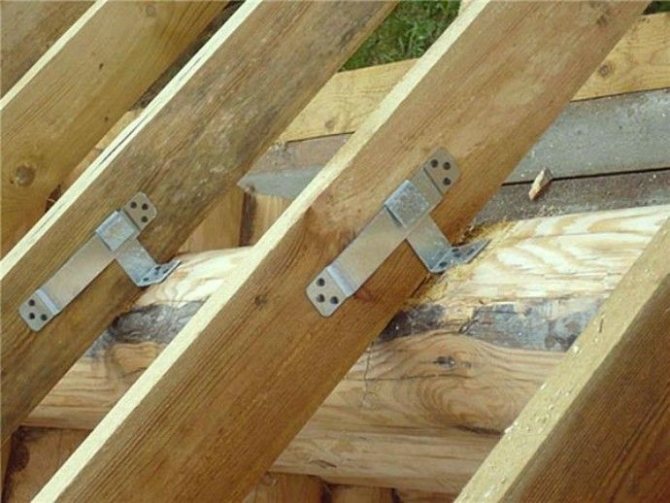

Ковзне з’єднання

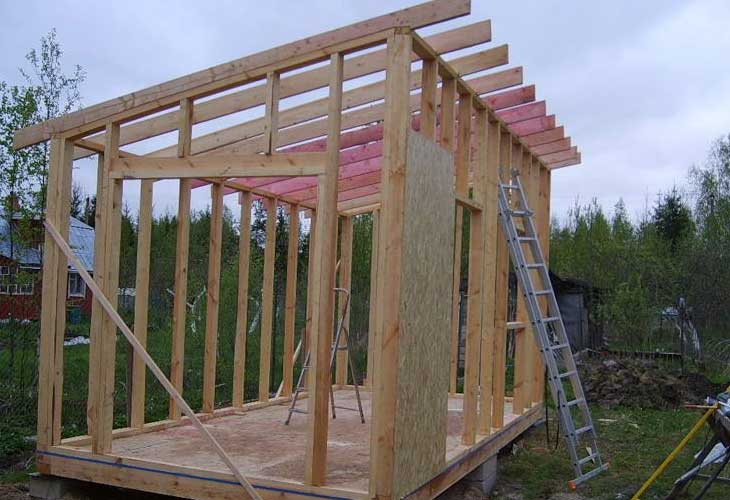

Покрокова інструкція з односхилим даху для сараю

Процес виготовлення покрівлі аналогічний перерахованим вище. Проте в даному випадку найчастіше як опорна поверхня для крокв виступають стіни самого сараю. Інші шари укладаються аналогічним чином.

Широкий вибір покрівельних матеріалів дозволяє підібрати підходящий варіант виконання односхилий покрівлі.

Ознайомтеся з доступними рішеннями, щоб змонтувати систему, яка найкраще підходить для конкретної споруди.

Установка крокв односхилим даху

Для кріплення кроквяної системи односхилого даху є кілька підходів, які суттєво різняться.

Якщо крокви до бічної частини не притуляються, а лежать на торці стіни, їх кріплять безпосередньо до стін за допомогою анкерних болтів або шурупів, якщо влаштовані закладні в стіні.

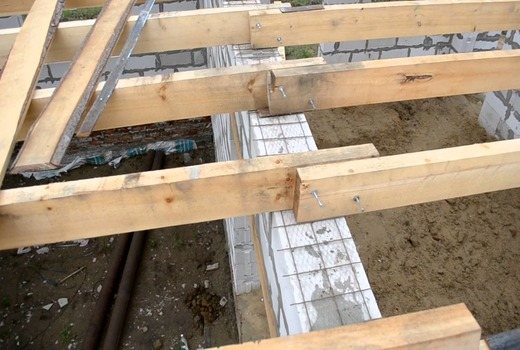

Другий варіант – кріплення кроквяних ніг до бруса, який заздалегідь встановлюється на стіні.

При такому варіанті в стіні, що несе, значно менше отворів.

Ще про влаштування односхилого даху з металочерепиці.

Про вимоги БНіП до ухилу плоскої покрівлі дивіться за посиланням. Навіщо плоскій покрівлі ухил і яким він має бути.

Про карнизну звис покрівлі з металочерепиці тут. Чим і як підшивають звиси покрівлі.

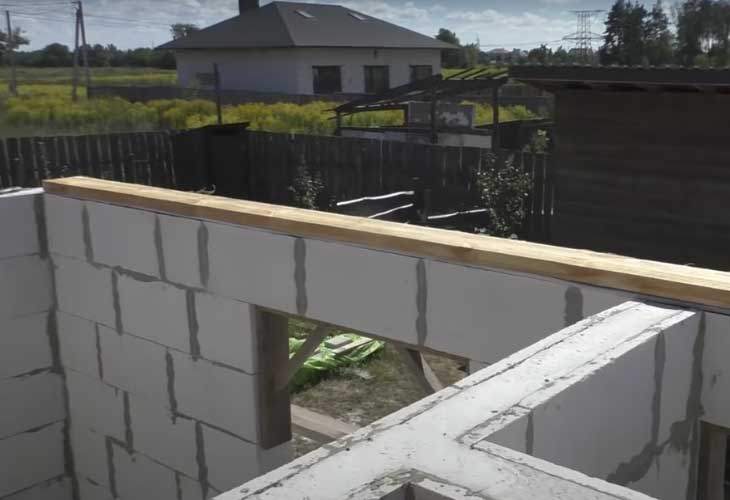

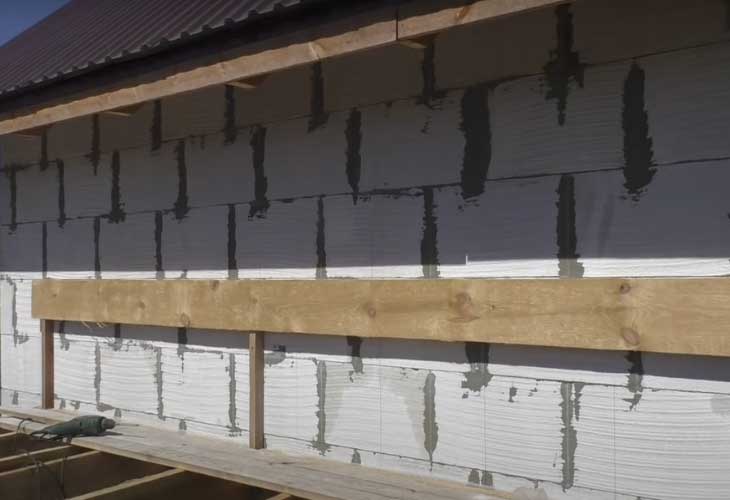

Після того, як брус надійно зафіксований на стіні, кроквяні ноги кріплять за допомогою болтів або шурупів.

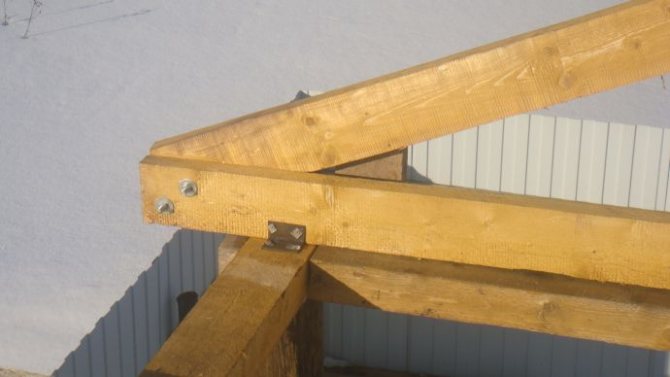

З боків підвищення надійності з’єднання встановлюють косинці.

Збірка

Розберемося із послідовністю виконання робіт.

Якщо є армопояс

З його наявністю конструкція виходить надійною.

Монолітний пояс представлений стрічкою із залізобетонного матеріалу, розташованої по верхньому периметру стін. Його можна влаштовувати за блоками та іншими штучними матеріалами.

Основне призначення – зв’язати кладку і розподіляти навантаження рівномірно на всі стіни. Влаштований по пористому бетону, він створює додаткову захищеність поверхні від продавлювань.

Монолітне армування можна виконати в опалубній конструкції, але найчастіше укладають із двох сторін стіни блокові ряди, щоб створити лоток. Всередину встановлюється арматура, яка потім заливається бетонною сумішшю.

Заливка пояса дещо ускладнює загальну конструкцію об’єкта, але надає йому надійності та робить більш міцним. Вартість робіт збільшується, але незначно, тому що сталевого матеріалу та бетонного розчину багато не потрібно.

Якщо будується великий об’єкт, або передбачається важка покрівля, пристрій армованого пояса вважається обов’язковим.

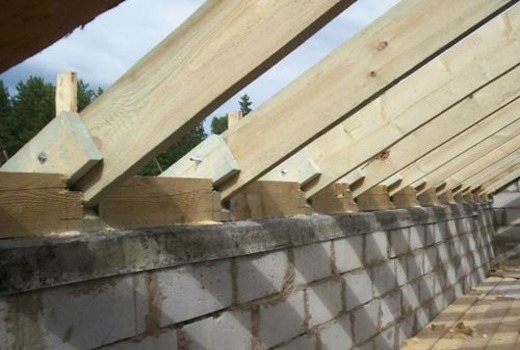

Мауерлат на піноблок можна не влаштовувати, крокви до армопояса закріпляться і без нього. Але буде краще, якщо цей елемент присутній, тому що в деревину елемент кріплення вставляється простіше.

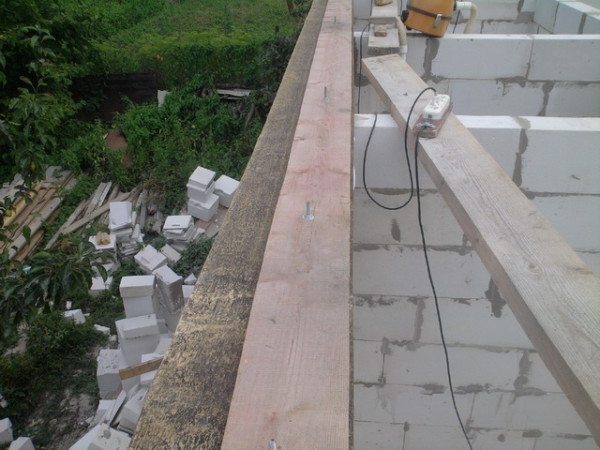

Як закріпити мауерлат до піноблоку? Монтаж елемента виконується двома варіантами:

1. У момент заливання бетонної суміші закладаються анкери. Для них у мауерлаті висвердлюють отвори, щоб притягнути до бетону гайками. Спосіб надійний, але має на увазі точну розмітку центрів отворів.
2. Засвердлюють під шпильки мауерлат після того, як покладуть його на бетон. Свердло має пройти через деревину та бетон. Шпильки додатково фіксуються клейовим складом, або доведеться застосовувати анкер розпірного типу.

Слід зазначити, що між стіною та мауерлатом обов’язково влаштовується гідроізоляційний шар.

Тепер у кроквяних ногах необхідно вибрати кут, яким вони упруться в мауерлат, як доповнення по краях можна виставити куточки. Деякі майстри в мауерлаті вибирають паз, щоб створити більш надійне кріплення та виключити ймовірність того, що вони змістяться вздовж стіни під час руйнування куточка.

Бажаючі можуть зв’язати мауерлат і кроквяну ногу дротом, що також дозволено.

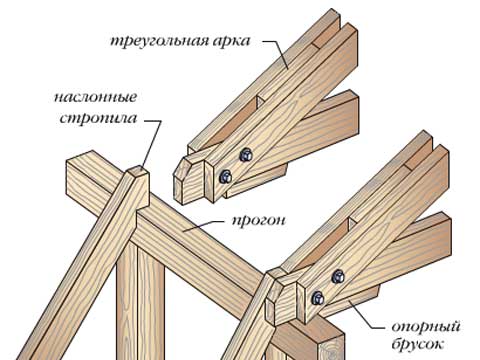

На крокви сталевими пластинами зміцнюють опорний брусок, яким він упирається в мауерлатний брус. Додатково вздовж усієї поверхні зміцнюється металевий косинець, для якого вибирають у кроквах поперечні пази. Можна закріпити такий упор не металевою пластинкою, а ще двома брусками, які створять додатковий упор.

Стаття на тему: Утеплення даху зсередини пінополіуретаном

На торцевій ділянці кожної кроквяної ноги можна влаштувати виїмку у вигляді літери «V», якою вона впирається в мауерлат. Але в такому разі крокви далі стіни не вийде.

Слід пам’ятати, що пінобетон легко вбирає воду. Тому рекомендується робити пристойні покрівельні звиси, під які мається на увазі випуск кроквяних ніг.

Як доповнення можна використовувати хомути, виготовлені з дроту, металевої стрічки та іншого матеріалу. Ними охоплюється крокви, притягується до низу. Хомут фіксується дюбелями на внутрішню поверхню стінки. Така міра хороша, коли необхідно створити додатковий запас міцності з’єднання покрівлі та стіни.

Без бронепояса

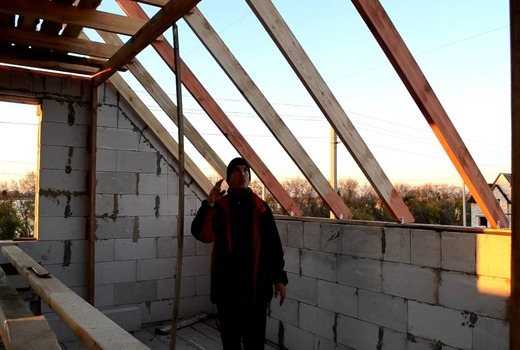

Як кріпити дах до піноблоку у цьому випадку?

Тут потрібно зазначити, що цей метод легше – покрівельні деталі укладаються на поверхню стінок. Такий варіант хороший для господарських будівель, які будуються власними силами.

Виконуючи пристрій покрівлі, слід приділити особливу увагу мауерлату. Без нього кріплення крокв до піноблокових стін не рекомендується. Елемент рівномірно розділить зусилля навантаження на стіни, ширина його повинна дорівнювати розміру стіни.

Фіксується мауерлат до блокової кладки нагелями або шпильками. Найкраще садити їх на розчинну масу або вклеювати. Діаметр елементів кріплення повинен бути не менше трьох сантиметрів, щоб не виникало розхитування.

Коли стійки або верхні торці похилих кроквяних ніг спирають на перегородку з піноблочного матеріалу, то зверху потрібно укласти прогін, що розподіляє навантаження по всій наявній площі.

Якщо висячі крокви не будуть мати затяжок, то вони «роз’їдуться» в різні боки, і єдиною перешкодою для цього буде лише стіна. Якщо вона з піноблоку, то від навантаження кріпильні шпильки почнуть розхитуватися. Тому затяжки вважаються обов’язковими, і краще не піднесеного типу.

Ця ж причина не дозволяє встановлювати мансардний тип даху, бічні кроквяні ноги якого передають навантаження горизонтально. Але такі обмеження можна обійти, якщо влаштувати додаткові кріплення крокв, виведені за габарити стін до балок перекриттів, що виконують роль затяжок.

Установка крокв двосхилим даху

Існує два способи кріплення кроквяних ніг двосхилим даху: жорстке та шарнірне (ковзне):

1. Жорстке. У цій технології головним принципом є повне виключення будь-яких впливів на з’єднання: поворотів, згинів, зсувів. Також виконують запили на кроквах, використовують цвяхи та скоби. Додатково до з’єднання надають жорсткість за допомогою анкерів або кріплення до стіни за допомогою дроту.
2. Шарнірне (ковзне) з’єднання. Таким способом установки, що має два ступені свободи, користуються при влаштуванні кроквяної системи в будинку, побудованому з дерева. У даній конструкції крокви є частиною, що рухається. Виконують подібне кріплення за допомогою спеціально виконаного запила. Для закріплення місця запила використовують сталеві пластини, які прикручують за допомогою шурупів.

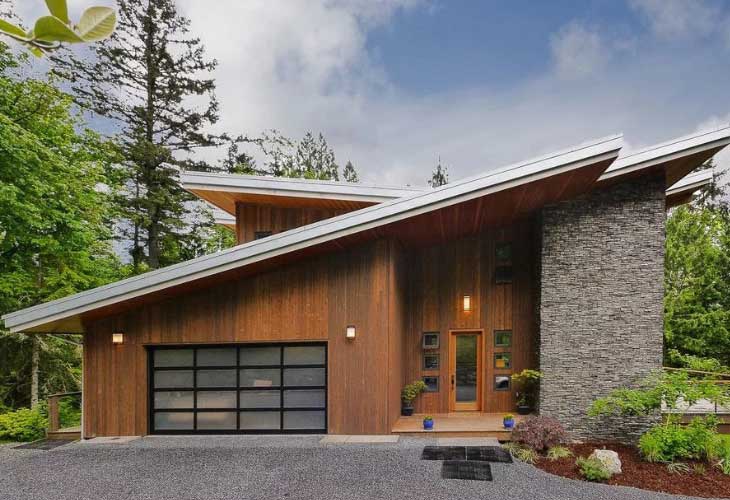

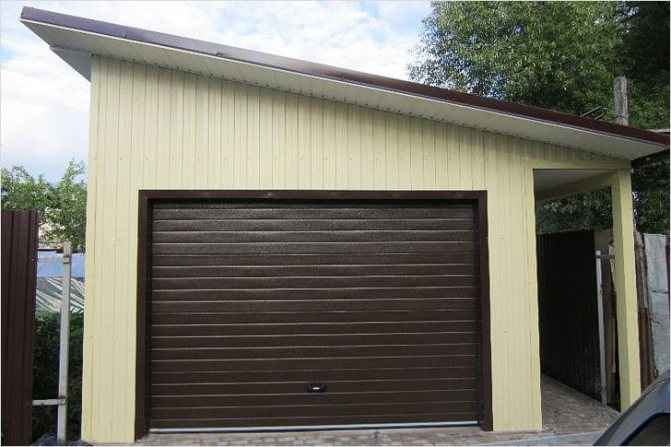

Односхилий дах своїми руками — креслення та фото

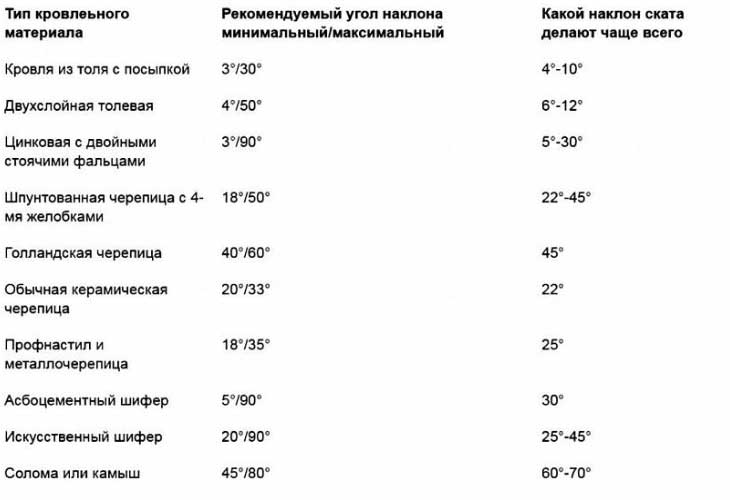

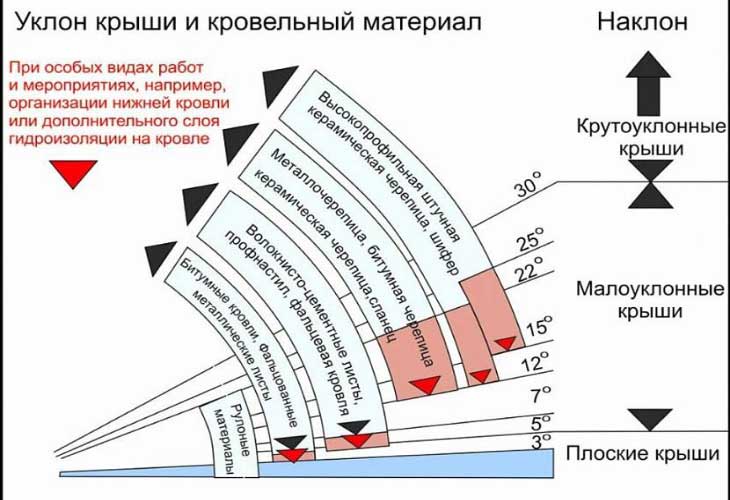

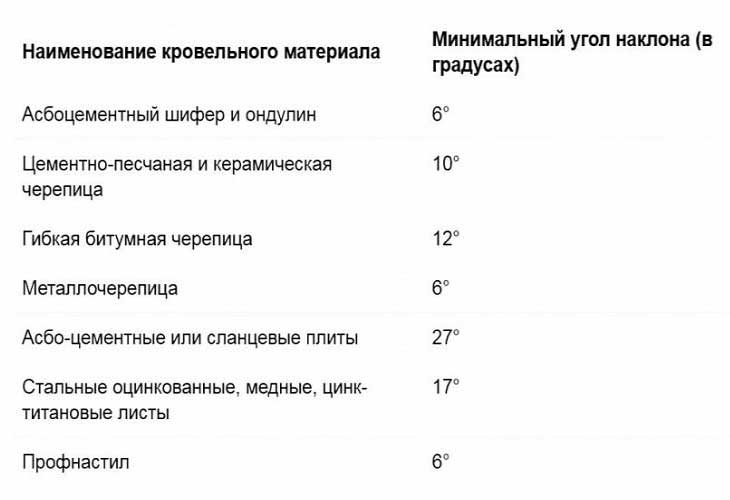

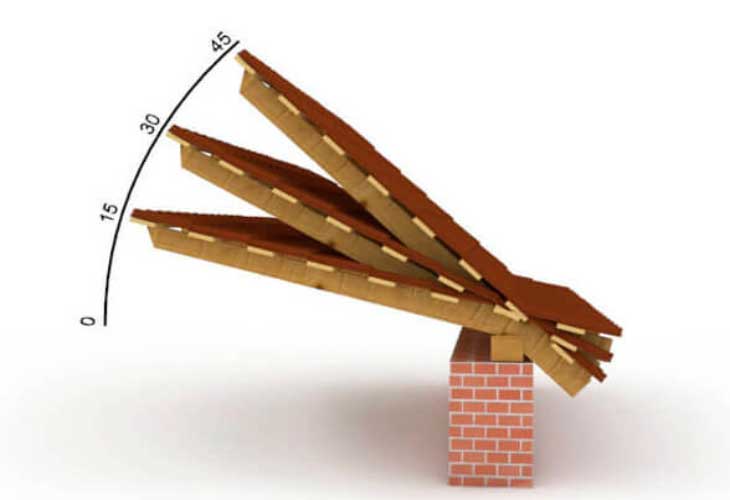

Односхилий покрівля може мати різне виконання. Залежно від кута нахилу прийнято виділяти:

1. Плоскі. Формована площина утворюється з горизонтом кут трохи більше 5 градусів;

2. Малоухильні. Їхній кут з горизонталлю знаходиться в інтервалі 5 – 10 градусів;

3. Крутоухильні. У таких конструкцій скат утворює з горизонтальною поверхнею кут понад 30 градусів.

Два перші види висувають підвищені вимоги до процесу пристрою. Повинна бути якісна ізоляція поверхні та передбачені відведення води.

Зважаючи на те, що нахил ската порівняно невеликий, сніг на такій покрівлі спочатку добре затримується, формуючи товстий шар, а потім починає танути знизу. Тепло для цього генерує сам будинок.

Установка на мансардному поверсі

Для кріплення крокв на мансардному поверсі використовуються такі типи з’єднань:

• з’єднання на болтах внахлест. За рахунок того, що болт дуже щільно притискає брус до бруса, площини стикаються дуже щільно. Щоб збільшити силу стиснення, використовуються шайби підкладки. Після того, як дерево повністю висохне, болти підтягують. Замість одного болта часто використовують шпильку;

• з’єднання встик через накладки. Для виконання такої сполуки використовують універсальні пластини;
• з’єднання встик скобами;
• з’єднання хомутами або дротом внахлест. Таке кріплення використовується, коли потрібно з’єднати крокви великого перерізу. При такому способі несуча здатність їх не зменшується;
• з’єднання без цвяхів із запилами. Такий спосіб використовується при поєднанні елементів квадратного перерізу;
• з’єднання внахлест шиферними цвяхами із загином;
• з’єднання на шурупи. Один з найненадійніших способів. Використовується як тимчасове кріплення.

Кроквяна система для односхилого даху покрокова інструкція

Виконання односхилих покрівлі залежить від прольоту будівлі. Якщо він:

• Менше 4,5 м, як опори використовуються стіни будинку;
• Більше 4,5 м для крокв передбачаються опори з бруса або дощок, що розташовуються посередині елемента. Можливе виконання з горизонтальним прогоном (мауерлатом), який проходить посередині крокв. Стійки монтуються під прогін.

Залежно від обраного виконання проводиться монтаж кроквяної системи.

Перша, зазвичай, не викликає труднощів.

Пристрій другий виконується в наступній послідовності:

1. Встановлюються опорні стійки на стороні, протилежній куту нахилу покрівлі. Встановлюються додаткові опори, якщо вони передбачені проектом. Зовні такі елементи є розпірки, що мають у своєму розпорядженні на заданому відстань;

2. У мауерлат встановлюються балки і кріпляться спеціальним сталевим кріпленням. Для цього в балках передбачаються отвори, розмір якого відповідає металевим опорним штирям. Пази для кріплення обов’язково точно розраховуються, тому що від їхнього нахилу залежить ухил покрівлі. Для підвищення міцності кроквяної системи додатково встановлюються сталеві скоби;

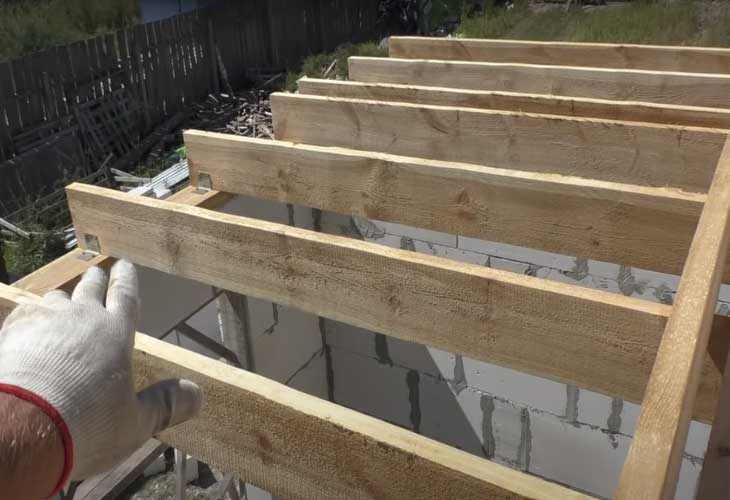

3. Крокви укладаються із заданим кроком. Крок кроквяної системи залежить від виду покрівельного матеріалу, який буде використовуватися при обробці. Для листового покриття відстань становить 1,5 м, для металочерепиці зменшується до 1,2 м;

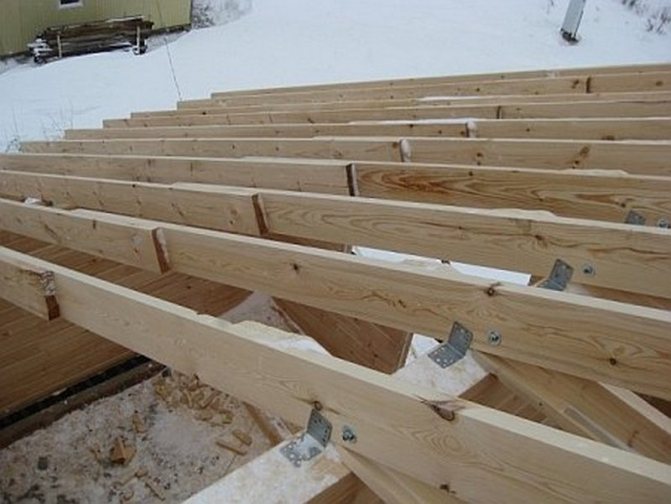

4. Крокви фіксуються шляхом прикручування до мауерлату з використанням металевих накладок. Для забезпечення достатньої жорсткості системи передбачаються стійки та підкоси;

5. На кроквяну систему укладається та фіксується степлером покривний матеріал. Місця з’єднань обробляють герметиком.

Прикріплення до мауерлат

Для кріплення до мауерлат використовують кілька способів, які кардинально відрізняються:

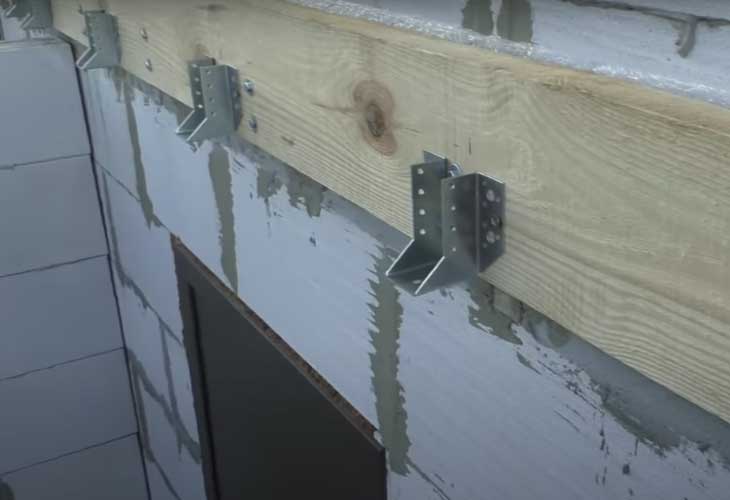

• за допомогою кронштейна WB. Таке кріплення використовують при монтажі даху на будинках, побудованих з дерева. При використанні такого кронштейна не потрібно виконувати врізання в балку, що несе. Для кріплення використовуються анкерні болти;
• за допомогою кроквяного кріплення LK. Таке кріплення схоже на WB, але для монтажу використовуються цвяхи та шурупи. Середня ціна такого вузла кріплення становить 30 грн.;
• куточки КР11, КР5, КР21, КР6 призначені для кріплення конструктивних елементів, що мають велику здатність, що несе.

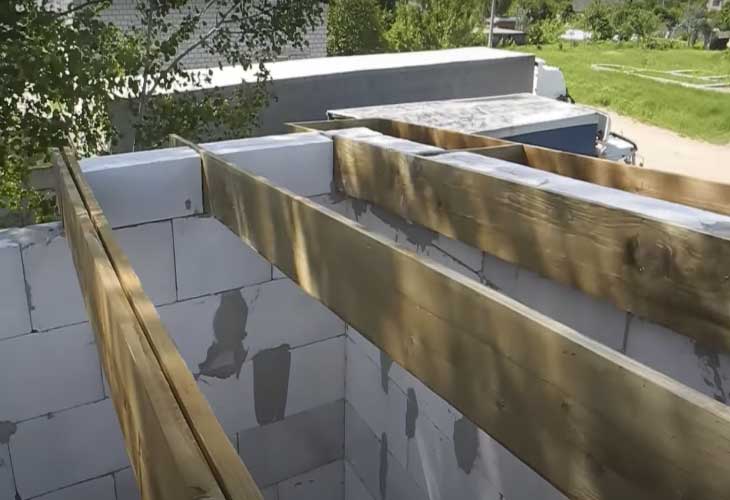

Як зробити односхилий дах для будинку або для прибудови

Монтажні роботи виконуються у наступній послідовності:

1. Готуються дошки та брус для кроквяної системи. За допомогою клейового складу вирівнюється основа під мауерлат. Для ущільнення сполучених поверхонь використовується спінений поліетилен, який кріпиться до стелеру мауерлата;

2. Укладається шар гідроізоляції. Використовується грн.ройд завтовшки 2 мм. Його укладають на стіну під мауерлат. Останній фіксується анкерами. Монтуються інші елементи кроквяної системи;

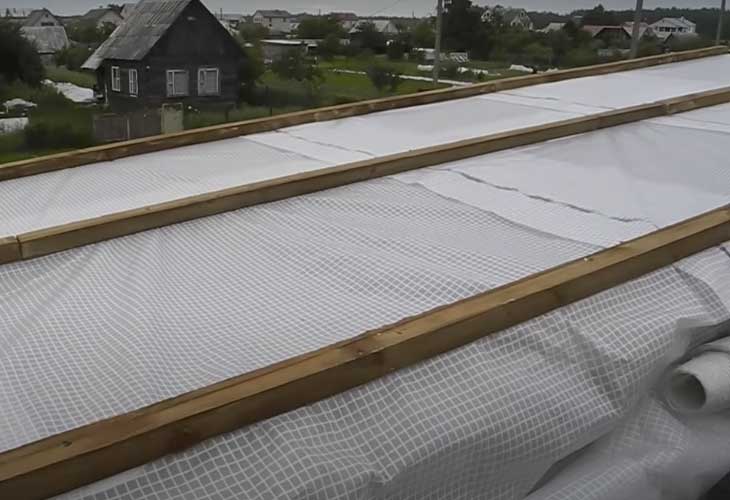

3. Укладається мембрана з нахлестом, рекомендованим виробником. При невеликому нахилі близько 30 см;

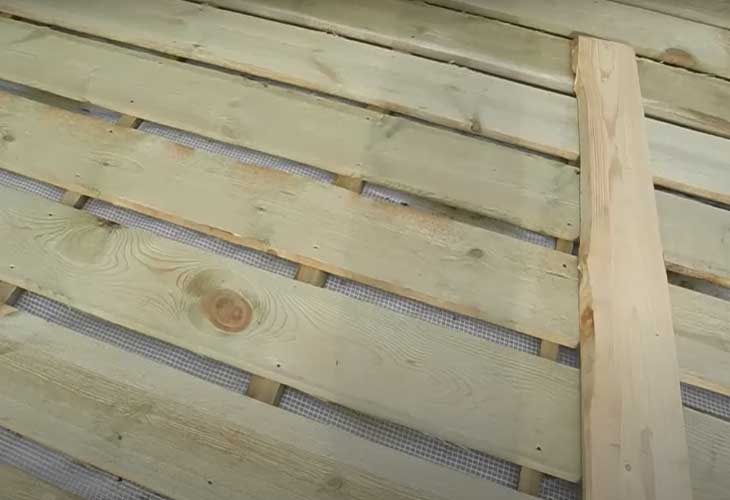

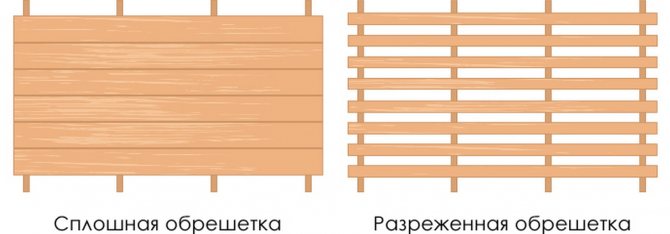

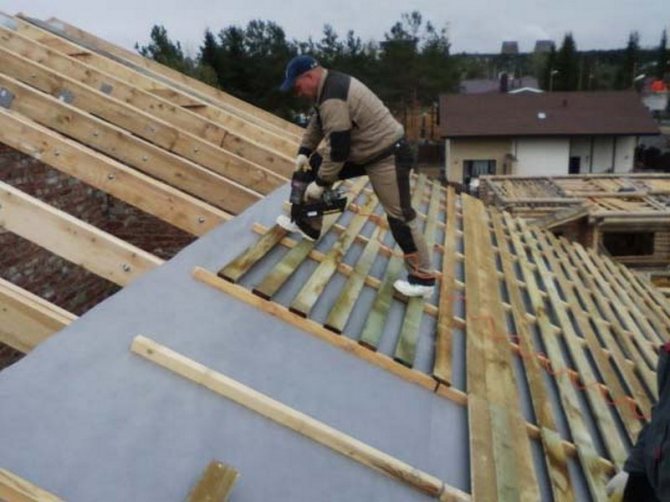

4. Монтуються дошки обрешітки товщиною 25 см та шириною 60 см. Дошки закріплюють із заданим кроком. Між мембраною та дошками передбачається зазор для циркуляції повітря за рахунок встановлення контробрешітки;

5. Укладається покрівельний матеріал. Всередині монтується пароізоляція, закладається теплоізоляційний матеріал.

Увага! У деяких випадках монтаж теплоізоляційного матеріалу проводиться на гідроізоляцію, а потім кріпиться контробрешітка та пароізоляція.
