Ніхто у приватному будинку не застрахований від попадання блискавки. Це потужний розряд, який може не тільки вивести з ладу всю електротехніку, а й завдати шкоди житлу та мешканцям. Найбільше варто турбуватися тим, чий будинок знаходиться вище за всіх. Блискавка вдаряє у найвищу точку. Це може бути димар або антена. Що ж зробити, щоб убезпечити себе та своє майно? Можна зробити громовідведення у приватному будинку своїми руками.

Незважаючи на всю складність, завдяки докладній інструкції та схемі можна зробити все самостійно. Для цього знадобиться час, лопата, зварювальний апарат та набір матеріалів. Тільки насамперед потрібно дізнатися, як працює система пристрою і чи потрібен громовідвід у приватному будинку.

Види захисту від блискавок

Якщо ви живете у приватному будинку, то громовідвід ніколи не завадить. Ніхто не знає, коли й куди вдарить блискавка. Є маса випадків попадання розряду в будинок із летальним кінцем. Чи варто ризикувати, думаючи, що біда пройде повз вас? «Попереджено, – як кажуть, – залік озброєний». Запобігання прямому влученню розряду блискавки в будівлю називається громовідводом або блискавкозахистом. Щоб зберегти в цілісності комунікації та обладнання споруди, такий пристрій просто необхідний.

Ефективність роботи громовідводу оцінюється за чотирма категоріями, залежно від його роботи:

1. 98% – найвищий ступінь захисту.
2. 95% – відмінний ступінь захисту.
3. 90% – високий рівень захисту.
4. 80% – гарний ступінь захисту.

Відео опис

Дивіться в цьому ролику, як влаштований і працює комплексний блискавкозахист для котеджу:

Інструкція зі встановлення своїми руками

Самостійний монтаж громовідводу виконується так:

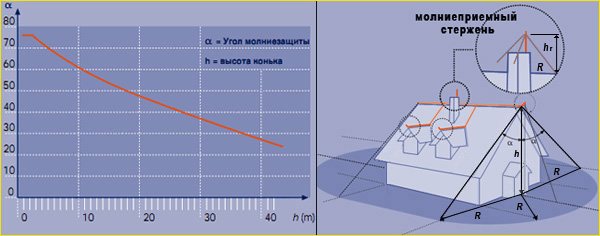

1. Розраховується висота установки приймача, виходячи із необхідного захисного радіусу.
2. Вибирається матеріал.
3. Визначається місце встановлення.
4. Виконується закріплення блискавкоприймача.
5. Проводиться струмовідведення.
6. Викопується траншея або котлован, вбиваються та з’єднуються між собою штирі заземлювача.
7. Струмовідвід з’єднується із заземлюючим контуром.

Рекомендація!Після завершення монтажу та з’єднання всіх частин громовідведення рекомендується перевірити омметром. Опір на приладі не повинен бути більшим, ніж 10 Ом.

Особливості громовідведення

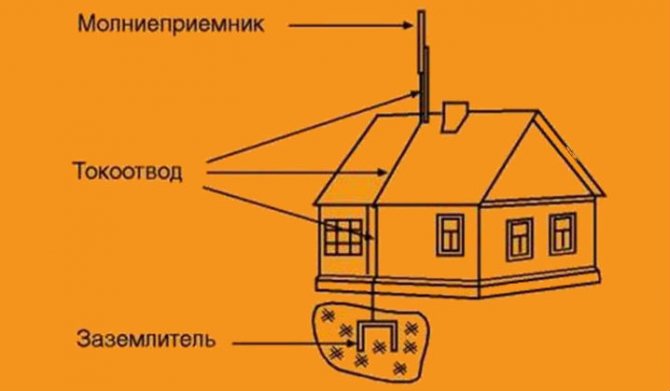

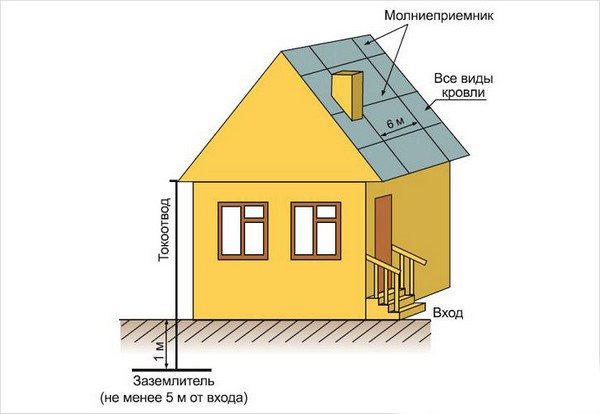

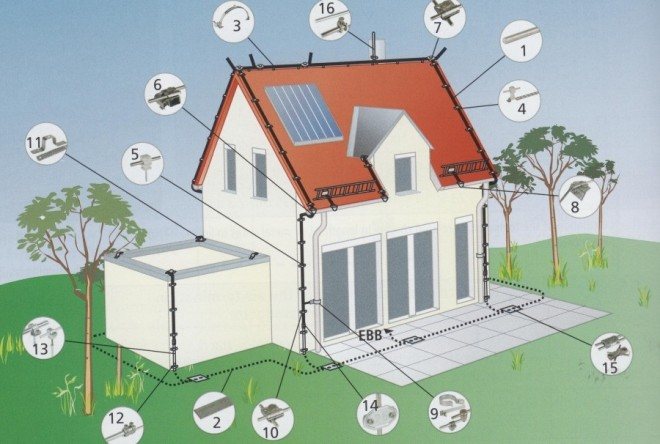

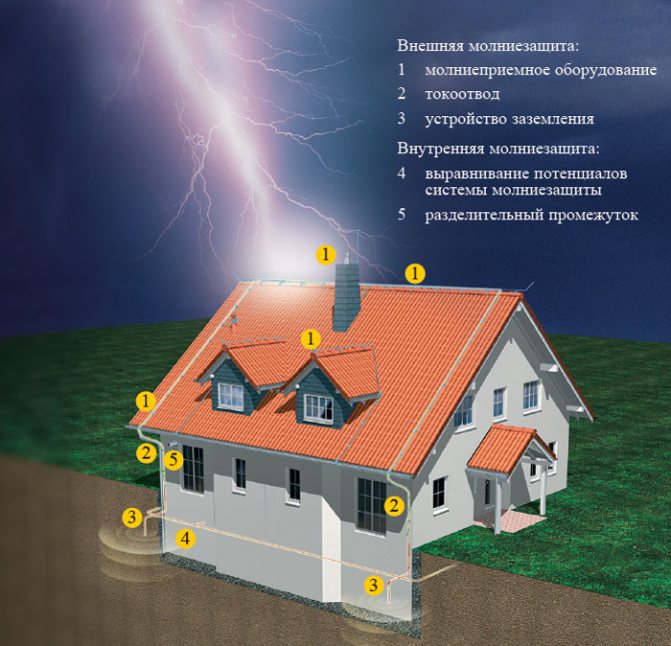

Як влаштована конструкція? Все дуже просто. Громовідвід у приватному будинку – це система металевих елементів, які височіють над будівлею і першими вловлюють розряд блискавки. Розряд проходить крізь конструкцію, обминаючи всі важливі частини будинку та потрапляючи у ґрунт. Там він ліквідується і не завдає жодної шкоди. Громовідвід у приватному будинку

Складові частини громовідведення:

• блискавкоприймач;
• розетка струму;
• заземлювач.

При цьому важливо встановити блискавкоприймач вище конструктивних елементів будинку, таких як димар, фанова або вентиляційна труба. Рекомендована висота близько 2 м. Занадто високим його робити не можна, оскільки він ловитиме всі блискавки в окрузі.

Перед тим як зробити громовідведення у приватному будинку, важливо зрозуміти принцип його роботи, продумати особливості конструкції та зробити пристрій максимально ефективним. Потрібні поради та правила створення.

Як зробити блискавкоприймач?

Чи можливо організувати своїми руками захист приватного будинку від удару блискавок? Відповідь це питання є однозначним – безумовно, так. Однак необхідно заздалегідь оцінити власні можливості та знання. Ця робота потребує розуміння принципів електропровідності, а також деяких фізичних законів. Для встановлення громовідведення найкраще запросити кваліфікованих працівників.
Захисна система, що оберігає приватний будинок від блискавок, є необхідним запобіжним заходом. Насамперед така система рекомендована для будівель, у яких основним будівельним матеріалом є дерево. Найбільш поширеним варіантом блискавковідведення є стрижневий. Саме такі системи найчастіше використовуються у побуті. Стрижневий тип включає 3 складові:

• блискавкоприймач;
• розетка струму;
• заземлювач.

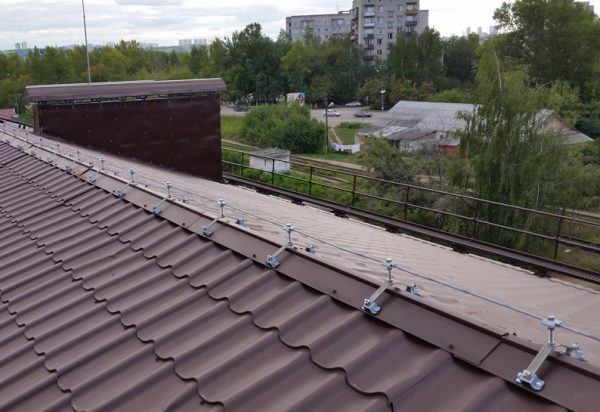

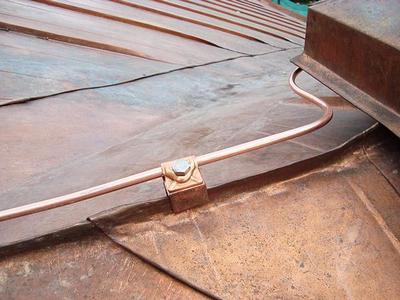

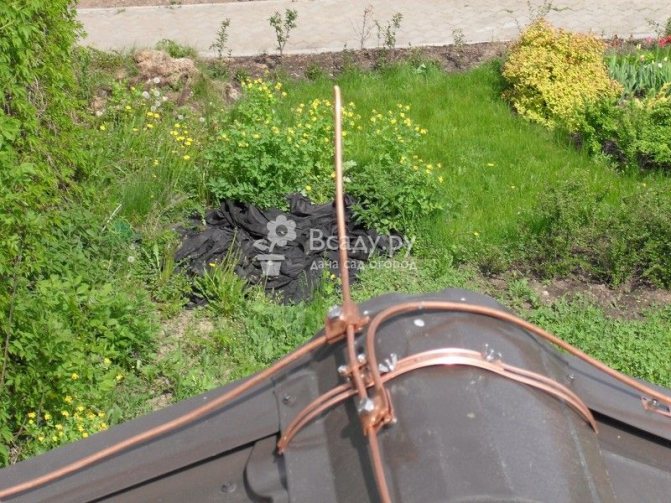

Коньковий утримувач провідника КД-1-100

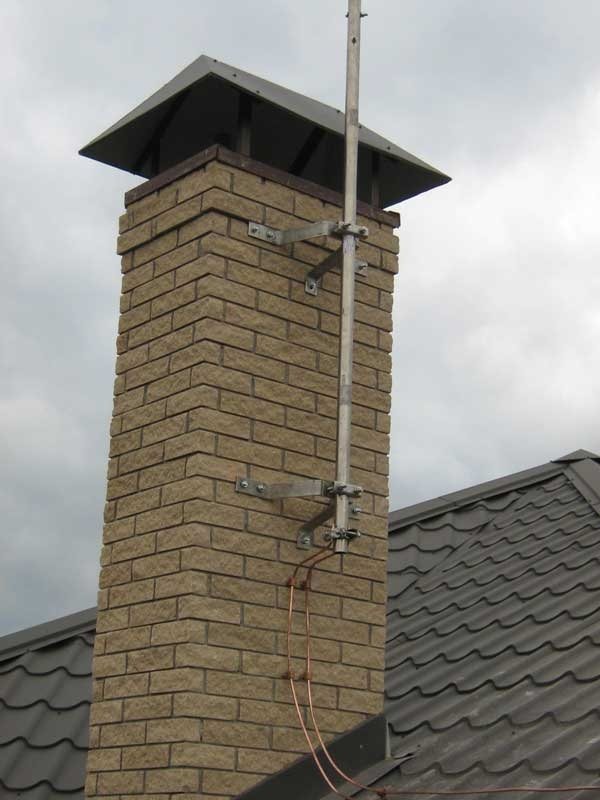

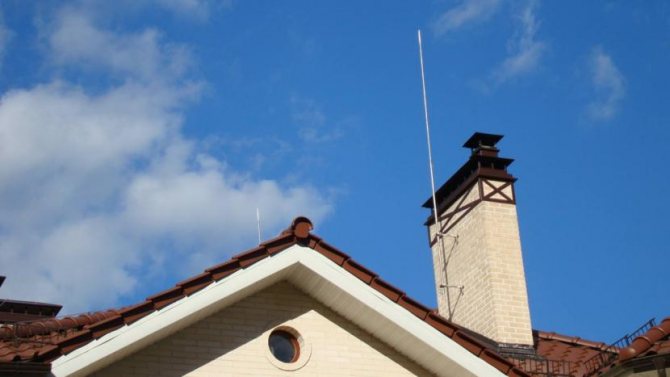

Стрижневий пристрій можна встановити на покрівлі або поблизу житла. Окремі елементи покрівлі можуть у ролі складових частин системи захисту від блискавок.

Важливо! Усі частини громовідводу повинні бути виконані з одного й того самого металевого матеріалу. Якщо знехтувати цим правилом, тоді виникне несумісність між окремими складовими, що негативно позначиться на експлуатаційної ефективності приладу.

Спорудити громовідведення самому важко не тільки через його конструктивні особливості. Проблеми можуть виникнути і із законодавчими документами. Наприклад, перш ніж розпочати встановлення захисної системи, необхідно дізнатися, чи є поблизу інші комунікації. Проте система, виконана грамотно, здатна ліквідувати навіть найсильніший удар блискавки.

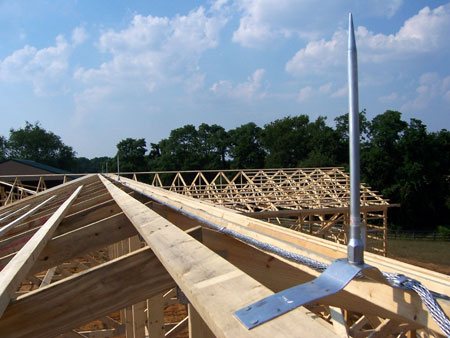

Блискавкоприймач є стрижнем, який розташовується безпосередньо на покрівлі. Основна функція цього елемента системи захисту полягає у перехопленні заряду. Як цей елемент, як правило, використовують стрижень, виготовлений зі сталевого матеріалу. Однак багато майстрів використовують й інші метали, що мають хорошу провідність (мідь, алюміній). Розглянемо залежність площі перерізу стрижня від матеріалу:

• мідь – 35 мм ²;
• сталь – 50 мм²;
• алюміній – 70 мм.

Зверніть увагу! Як елементи громовідвідної системи можна використовувати не тільки металеву покрівлю, але й інші частини житла. Наприклад, це можуть бути водостічні труби або огорожі з металу.

Покрівля, виконана з металу, не повинна мати жодних пошкоджень, розривів тощо. Для використання її в ролі частини блискавковідводу дах повинен мати достатню товщину. Для заліза цей показник становить 4 мм, а міді 5 мм. Алюмінієва покрівля не повинна бути тоншою за 7 мм.

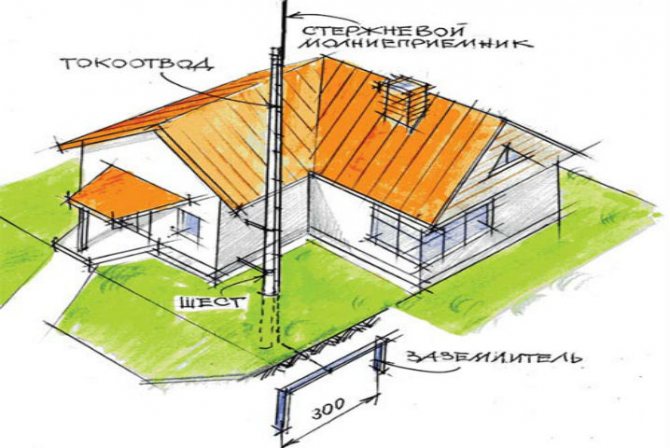

Для того щоб правильно зробити традиційний стрижневий громовідвід, потрібно закріпити блискавкоприймач своїми руками. Пристрій не обов’язково розташовувати на самій покрівлі. Ще один варіант його розміщення – найвище дерево. У такому разі необхідно пам’ятати, що стрижень має височіти над кроною мінімум на 0,5 м.

Цікаво: Водопровід у приватному будинку своїми руками

Для початку необхідно розібратися безпосередньо із земляними роботами. Громовідведення для дачного будинку своїми руками обирають один із двох видів. Це може бути лінійний заземлювач або замкнутий. Якщо ведеться будівництво нового будинку, то захисне обладнання рекомендується встановлювати ще на початковому етапі.

Хороший грозозахист та якісний результат будуть забезпечені. Глибина заземлення варіюється від 0.5 до 1 метра, залежно від специфіки ґрунту. При цьому краще вибирати грунт, який мав би хорошу електропровідність. Якщо це не вдається зробити, тобто кілька способів її поліпшити. Наприклад, для піщаного ґрунту підійде сольовий розчин.

Якщо громовідвід організований традиційним способом, слід проконтролювати, щоб конструкція була підключена до всіх струмопровідних частин даху. Своєрідним провідником може бути і покрівля, якщо її товщина перевищуватиме 0.5 мм. Розряд самостійно пройде найкоротшим шляхом. Погана провідність ґрунту може бути одним із факторів, який знижує ефективність громовідведення в цілому.

Дачна ділянка – особливо вразливе місце, тому такі будинки перебувають під особливою загрозою. При підготовці грозозахисту важливо враховувати розмір дачі та матеріали (навіть дрібні, наприклад, дріт).

Перш ніж наважитися робити громовідведення в приватному будинку своїми руками, подумайте, чи варто ризикувати. Щоб максимально убезпечити себе може краще скористатися послугами професіоналів. Вони знають, як робиться громовідвід і дадуть поради щодо його експлуатації, щоб конструкція служила якомога довше.

вже багато років працює в даному сегменті ринку та знаходить індивідуальний підхід до кожного клієнта. Завдяки нашим послугам ваша душа буде спокійною, а нерухомість – захищена.

Радимо також ознайомитися: «Професійне встановлення грозозахисту».

Роботи виконуються у чітко обумовлені терміни. Ціну на послуги Вам назвуть одразу після огляду об’єкту. Завдяки великому досвіду роботи встановлення громовідводів виконується однаково якісно для всіх будівель. Спеціалісти мають все необхідне обладнання для виконання навіть найбільш складних завдань. Вони знають, як роблять громовідводи та виконають роботи з урахуванням усіх сучасних вимог якості та надійності.

Пропонуємо ознайомитись Лавровий лист для зміцнення волосся

Встановлення такої конструкції – це реальний шанс убезпечити себе та свою родину від непередбачених наслідків. Не варто ризикувати, адже щороку природа підносить нові погодні сюрпризи. Встановлюйте громовідведення, які стануть надійним захистом на довгі роки.

Фізичний знос електромереж старого житлового сектора, які потребують ремонту електроустановки, експлуатуються в сільських будинках, дачні будівлі, що ростуть у геометричній прогресії, роблять проблему блискавкозахисту досить актуальною. При цьому власник будь-якої форми власності повинен чітко розуміти, що від своєчасно прийнятого рішення та його практичної реалізації залежить життя близьких та оточуючих його людей.

Грозозахистом прийнято вважати недопущення поразки прямим ударом блискавки людей, комунікацій, будівель, і навіть прояв її вторинних ознак. Про довговічну та безпечну експлуатацію будинку варто подбати ще на стадії його проектування. Користуючись встановленими стандартами (ГОСТ Р МЕК 62305-1-2010 «Захист від блискавки» Ч.1 та Ч.1).

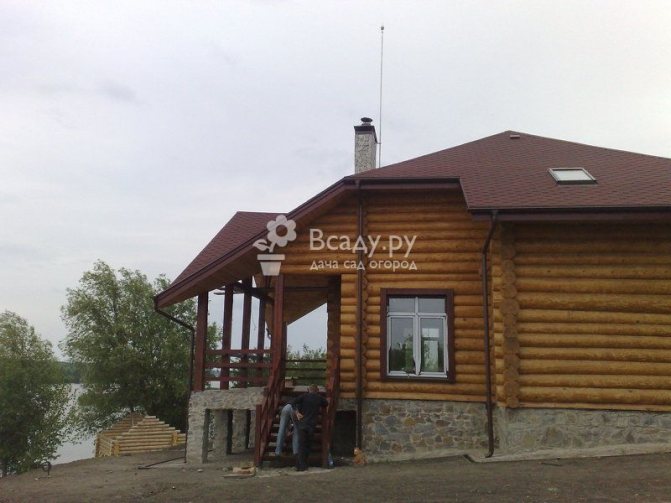

Економічний варіант захисту від попадання блискавки є звичайним вертикально встановленим стрижнем. Розташовувати його потрібно окремо від будівлі на стовпі, високому дереві. Висота установки безпосередньо впливає на можливість попадання розряду в будинок: чим стрижень вищий, тим більша ймовірність.

Перед тим, як зробити громовідведення у дерев’яному будинку, потрібно ознайомитися з виконанням комплексного захисту. Саме вона зможе вберегти будівництво та обладнання не тільки при прямій загрозі попадання розряду, але від руйнівного впливу блискавки, що іноді виникає на відстані навіть кількох кілометрів від вашого житла.

Принцип роботи пристрою

Блискавка прямує до вищої точки в зоні, особливо до металевих предметів. Ось чому всі елементи складаються із металу. Блискавкоприймач приймає на себе удар, передаючи його через струмовідведення в землю.

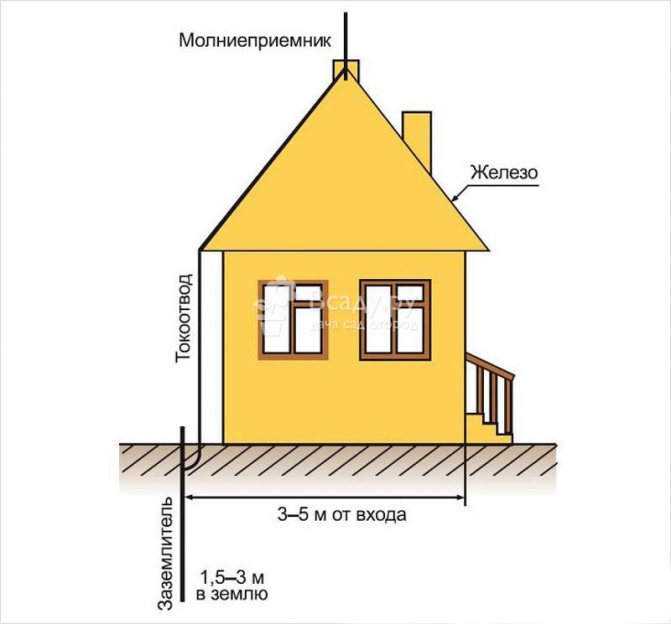

Важливо скласти схему пристрою. Справа в тому, що є кілька варіантів громовідведення, які ми розглянемо нижче. Як схему можна використовувати простий малюнок на папері або серйозні креслення, із зазначенням особливостей, розмірів, провідника, заземлювача, фіксуючих елементів і т. д. Рекомендується зробити опис кожного з елементів, спосіб його фіксації і маршрут.

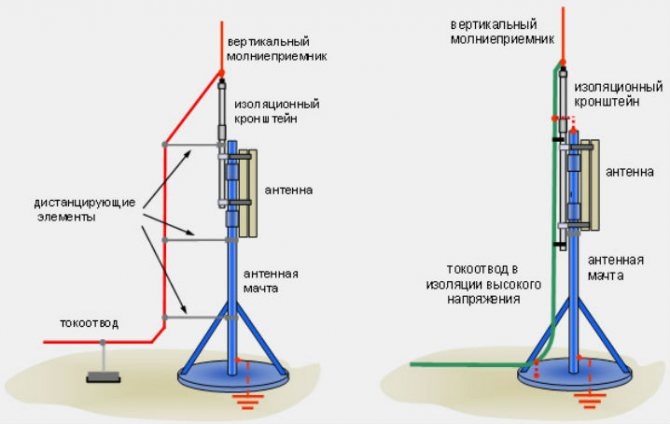

Як блискавкоприймач використовується залізний елемент, який піднімається на кілька метрів над рівнем будинку. При цьому в залежності від типу він може встановлюватися на даху або біля будинку. Оскільки він приймає він основний удар, то важливо, щоб відповідав деяким вимогам. Для стрижня використовується різнопрофільна прокатна сталь. Це може бути труби для газо- або водопроводу, або прут із металу. Порожнисті труби зверху потрібно заварити або герметично вкрити пробкою. Є варіант купити готовий штир у магазині. Щоб блискавкоприймач справлявся зі своїм завданням, його переріз має бути таким: для міді – 35 мм2, для сталі – 70 мм2.

Зверніть увагу! Замість труби можна використовувати оцинкований сталевий канат. Нитки підвішуються у горизонтальному положенні на автономні опори. Кінці канату заземлюються.

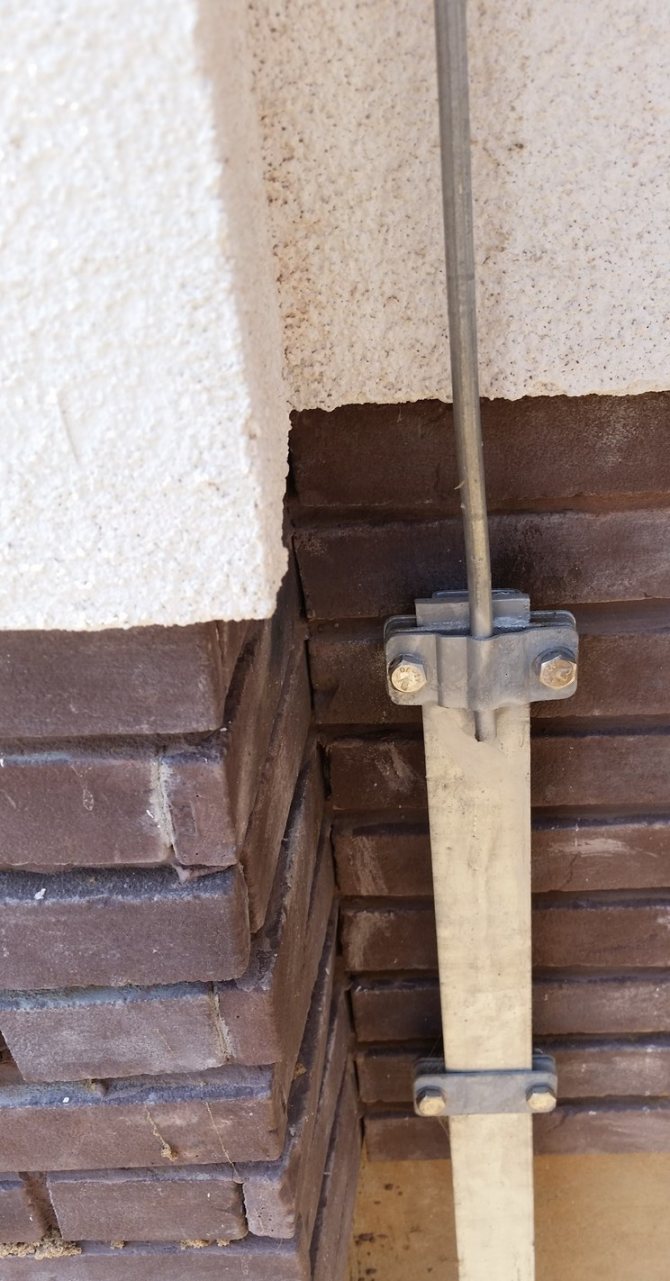

Струмовідвід – елемент, що з’єднується з блискавковідведенням та заземленням. Саме по ньому уловлений струм проходить далі по конструкції. Його роль може грати товста жила з міді/сталі, або металевий прут. З’єднання струмовідводу з приймачем блискавок громовідводу повинно виконуватися методом зварювання або з’єднанням болта. Основна вимога до розміщення струмовідводу – ізолювати його від зовнішнього середовища та забезпечити проходження по конструкції найкоротшим шляхом.

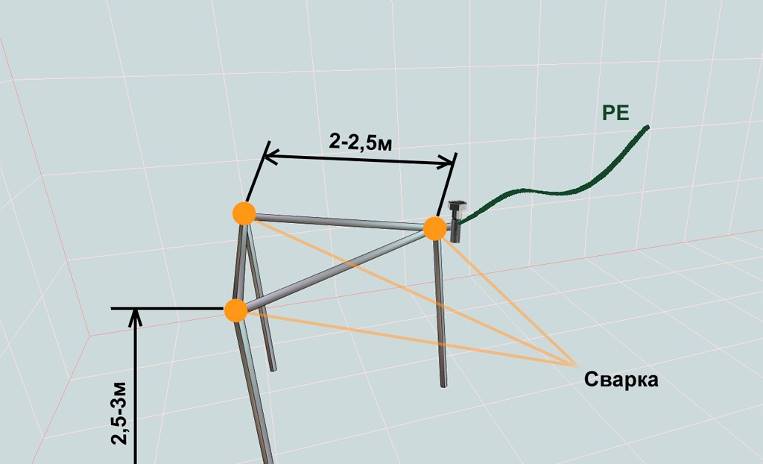

Тепер про заземлюючий контур. Він виконується як трикутника. Його місце розташування має бути біля будинку, але не в прогулянковій зоні. Краще розміщувати його ближче до огорожі. Струмовідвід з’єднується із заземленням, у ролі якого виступають металеві стрижні. Їх потрібно закопати в землю на глибину близько 1 м. На фото нижче зображено схему заземлюючого контуру.

Залишилося розглянути, які види громовідводів можна споруджувати на ділянці та братися до справи.

Звернути увагу!

• При монтажі системи блискавкозахисту її заземлювачі не можна з’єднувати із заземленням будинку. Це не безпечно!
• Під час грози не можна перебувати поряд із заземлювачами громовідводу, тому що у разі потрапляння в громовідвід блискавки і розтікання по землі струму може статися поразка людини.
• Потрібно звертати особливу увагу на місця з’єднання конструкції. Найбільш надійним є зварний шов довжиною 8-10 см. Можна застосувати заклепувальне або болтове з’єднання. При цьому контакт деталей, що з’єднуються, повинен бути виконаний найбільш якісно, ​​і одночасно захищений від корозії. Для цього місця з’єднань зачищають (можна додатково залудити), і покривають фарбою або застосовують інший вид антикорозійного захисту. Необхідно пам’ятати, що корозія може вивести з ладу всю систему, табудинок залишиться беззахисним, у разі потрапляння до нього блискавки.
• Не можна встановлювати громовідведення близько (не ближче п’яти метрів) від місць, де часто перебувають люди. Це пішохідні доріжки, вхідні двері будинку, гаражні ворота та інше. Не слід забувати про розтікання струму по землі в момент удару блискавки в громовідвід.
• При прокладанні струмовідводів потрібно вибирати найкоротший шлях. При цьому не допускається їх згин під гострим кутом. Результатом такої неправильної установки струмовідводів може бути іскровий розряд між ділянками дроту, які при монтажі виявилися розташованими найближче один до одного, а наслідком – пожежа.

https://www.youtube.com/watch?v=wZY474H9HeQ

На закінчення слід зазначити, що встановлення блискавкозахисту все-таки краще віддати в руки фахівців. Зараз багато спеціалізованих компаній, які цим займаються та мають великий досвід виконання таких робіт. Відповідно, у них можна отримати оптимальний розрахунок як за ціною, так і за варіантами виконання. Однак якщо домовласник робить свій вибір на користь установки громовідводу своїми руками, то це цілком розумне рішення.

Види громовідводів

Пристрій громовідводів однаковий, вони мають три основні елементи та завдання відводити струм. Щоправда, варіанти виконання можуть бути різними. Все залежить лише від конструктивних особливостей блискавкоприймача. Отже, ось різновиди громовідводів:

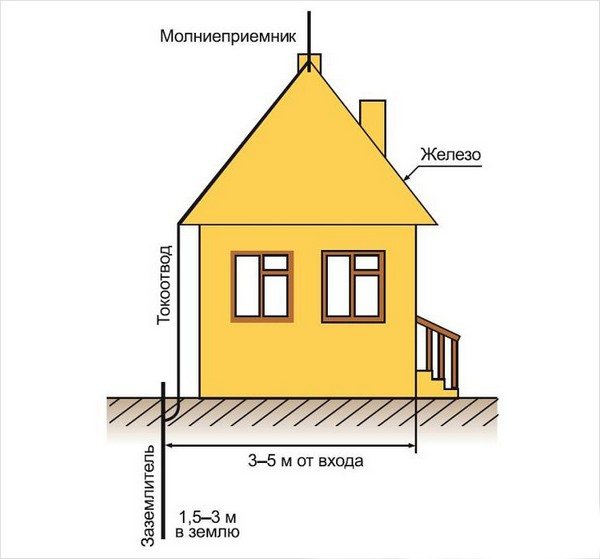

1. Стрижневий громовідвід, що встановлюється біля будинку або безпосередньо на даху. Якщо він встановлюється біля будинку. Це являє собою щоглову конструкцію, висотою на 2 м більше, ніж дах будинку. Його конструкція простіше, ніж громовідводу, що встановлюється на будинку. Що стосується відводу для будинку, то блискавкоприймач встановлюється на даху, струмовідвід проходить уздовж стіни, що не використовується, і з’єднується з вкопаним заземлювачем на рівні 1,5-3 м в землю. Схему зображено на цьому фото.

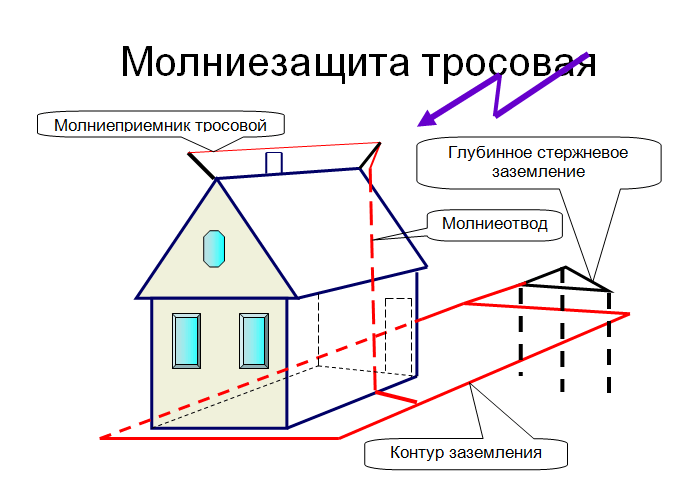

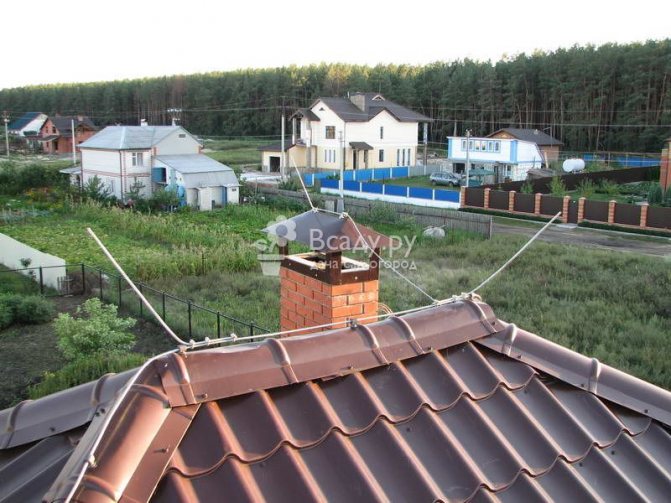

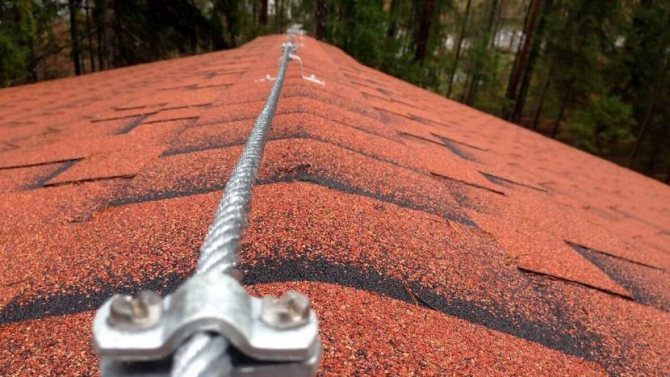

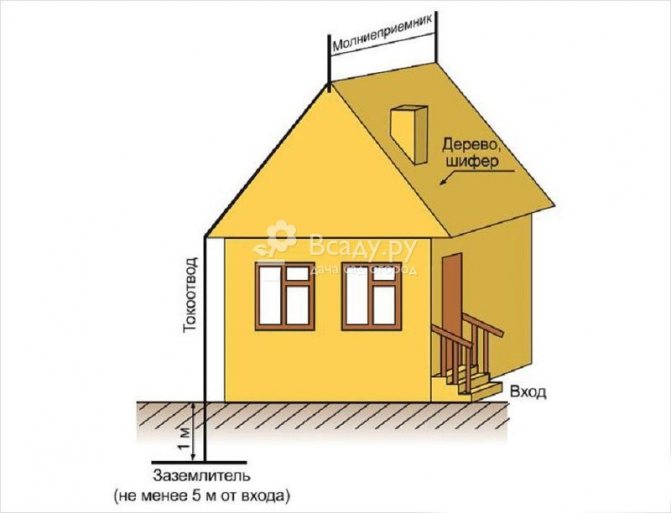

2. Лінійний або тросовий громовідвід. Замість щогли блискавкоприймачем служить конструкція, зроблена з троса, натягнутого між двома щоглами. Особливість подібної конструкції в тому, що вона може вловлювати кожен розряд блискавок. Ніяка мала її частина не потрапить до інших металевих елементів будівлі. Від блискавкоприймача проходить потужна струмовідвідна жила (прут або смуга від металу, мідний кабель), яка з’єднується з контуром заземлення. Схему зображено нижче.



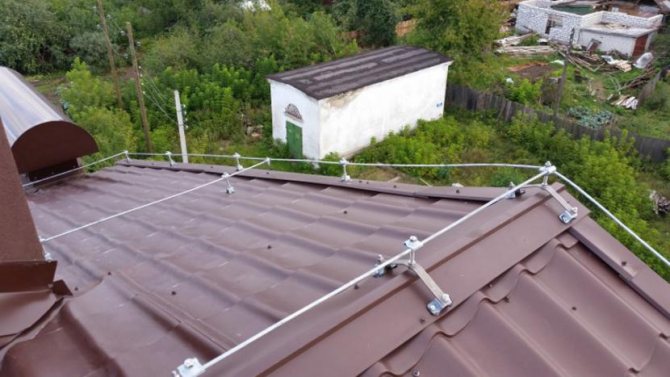

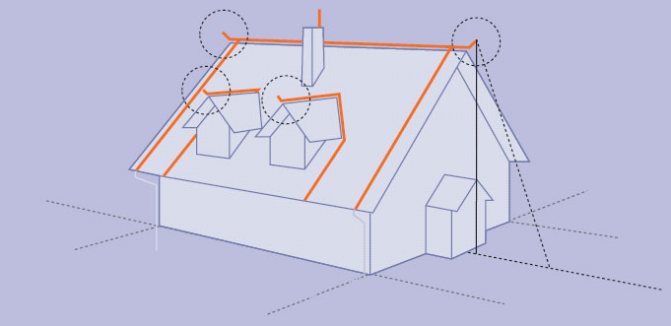

3. Останній вигляд – це сітчастий приймач блискавок. Вже сама назва говорить про особливості конструкції. Вона укладається на покрівлю будинку та нагадує сітку з металу. Сітка складається з струмопровідних жил, що приймають він удари блискавок. Сітку можна купити в готовому вигляді. Це пристрій із арматури, товщина якої 6 мм. Розмір осередків різний, від 3 до 12 м. Найчастіше конструкцію використовують для великих будинків. Подальший принцип роботи нагадує інші устрою. Сітчастий громовідведення в приватному будинку своїми руками



Порада! При влаштуванні сітчастого громовідводу потрібно дотримуватись правил: висота від даху повинна становити 15 см.

Залишається вибрати той варіант, який вам сподобався найбільше і втілити його в життя. Але постає питання, як правильно зробити громовідвід?

Контур

У громовідвід повинен бути розсіювач, який забезпечує передачу імпульсу від блискавки в землю. Цим розсіювачем виступає заземлювач. Він виготовляється на зразок того, що робиться для заземлення мережі в будинку. Параметри контуру в громовідводі повинні бути такими, щоб розсіювання відбулося максимально швидко. Розташовується контур громовідводу в такому місці, щоб від блискавки до нього був найкоротший шлях. Якщо доведеться зробити це біля ґанку чи іншої пішохідної зони біля будинку, тонеобхідно видалити його хоча б на чотири метри. Оптимальною вважається відстань п’ять метрів.

Бажано, щоб під час грози територію, де знаходиться контур від громовідводу, ніхто не відвідував. Цього простіше досягти, якщо зробити попереджувальні знаки чи огородження. Місце, де буде знаходитись цей елемент громовідводу, не повинно збігатися з тим, де розташований контур заземлення мережі будинку. Імпульс може бути настільки сильним, що потрапить до будівлі за допомогою останнього. Метал, який застосовуватиметься для цього модуля громовідводу повинен мати мінімальний опір.

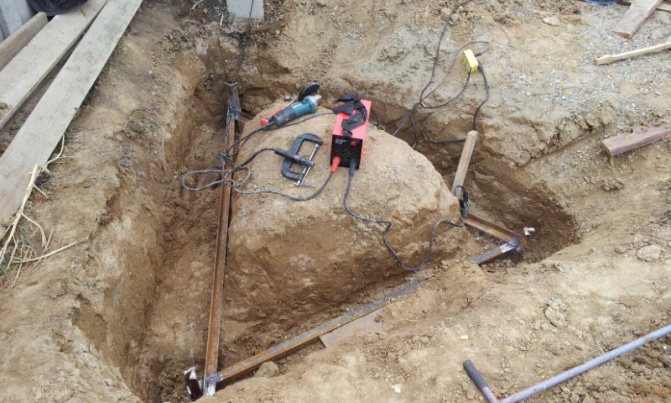

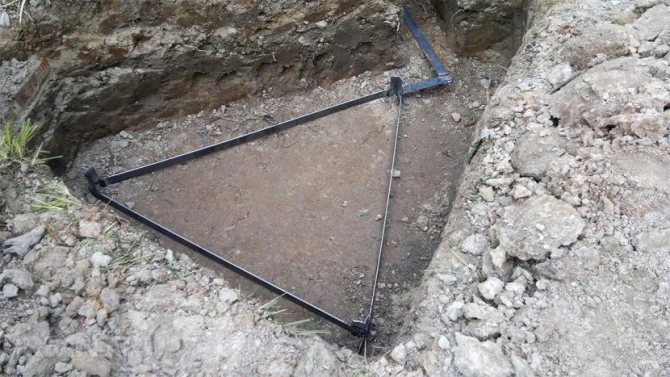

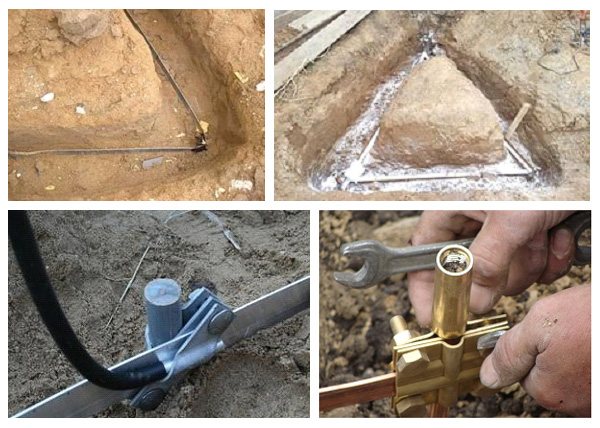

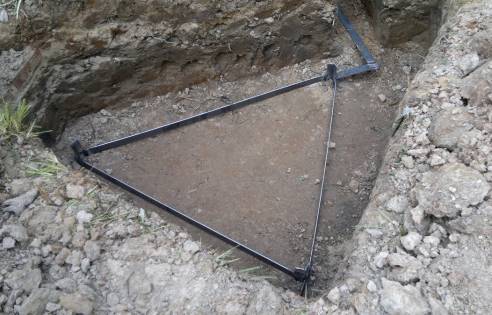

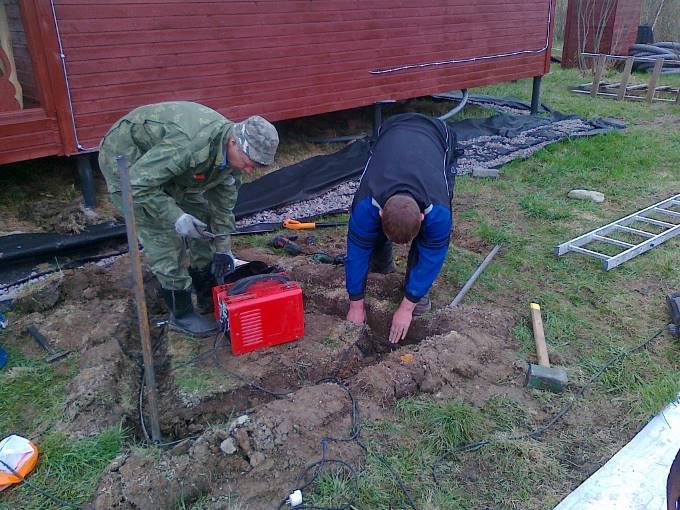

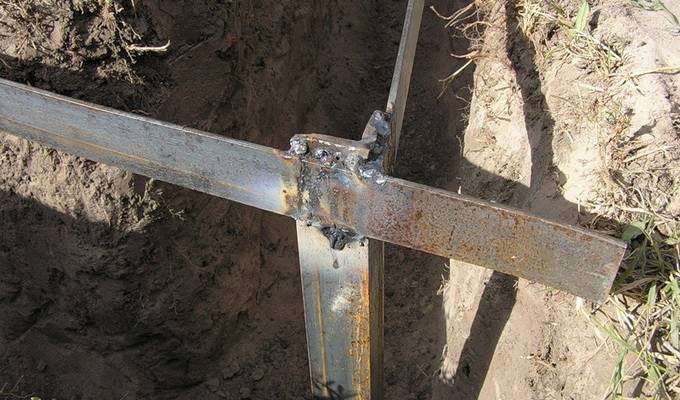

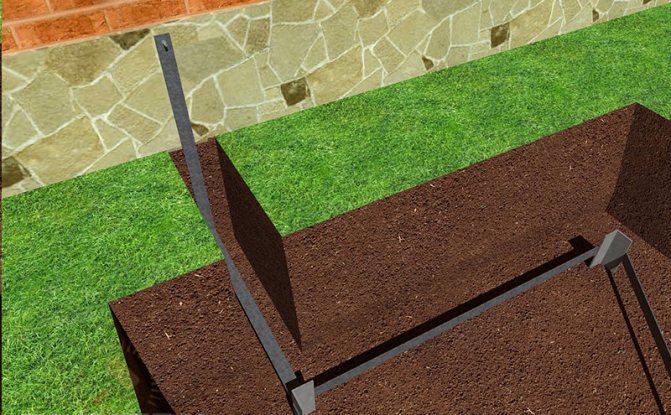

Установка здійснюється досить легко. Після визначення місця необхідно вирити траншею або приямок у формі трикутника. Глибина, на яку виконуватиметься закладка однакова для різних видів ґрунту. Різниця полягає лише в тому, чи будуть використані стрижні. Якщо ґрунт у місцевості має хорошу поглинаючу здатність, а ґрунтові води знаходяться нижче чотирьох метрів, тоді по кутах трикутника забивається три стрижні з довжиною в три метри. Вони утоплюються практично повністю. УВ якості стрижнів використовується арматура з діаметром 10 мм. Далі необхідно з’єднати вершини куточком або шаткою з металу.

Зверніть увагу! Планка підбирається такого розміру, щоб площа її перерізу становила щонайменше 100 квадратних міліметрів.

Якщо будинок стоїть на болотистому ґрунті, тоді немає потреби вбивати штирі. Трикутник споруджується без них і занурюється на глибину 80 см, як і в попередньому випадку. Обов’язково робиться виведення елемента, щоб з’єднати контур із струмовідведенням.

Виготовляємо громовідвід своїми руками

Найчастіше для приватних будинків використовують стрижневий громовідвід. Саме його створення ми розглянемо. Нижче наводиться покрокова інструкція, як зробити його своїми руками:

1. Створення креслення чи схеми. З нею буде легше орієнтуватися та підрахувати витрату матеріалу.
2. Розрахувати необхідну кількість матеріалу. Особлива увага звертається на довжину блискавкоприймача. Тут є формула: висота щогли захищатиме 1,5 радіусу території. Якщо будинок великий, то можна встановити кілька щоглів для громовідведення.



3. З урахуванням порад, у відповідному місці на даху встановлюється блискавкоприймач.



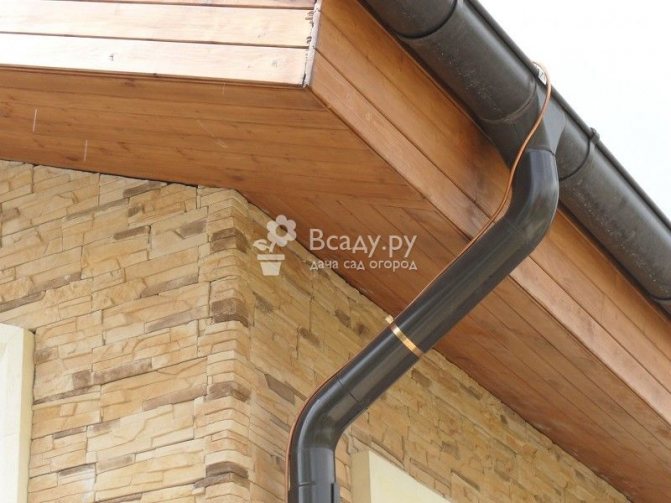

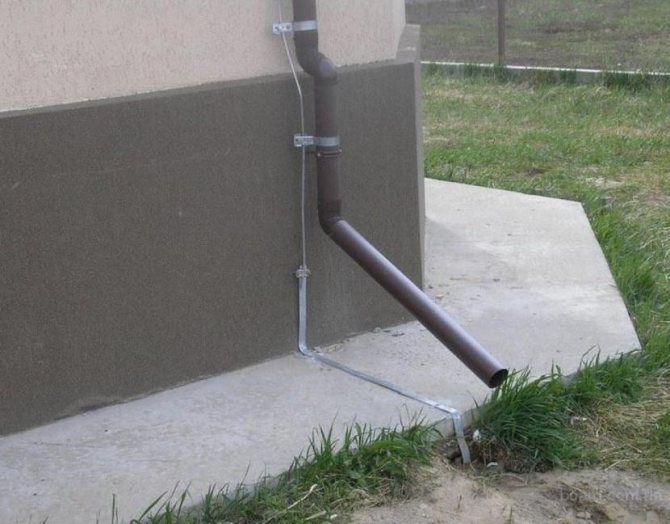

4. Від створених щоглів потрібно провести струмовідвідні жили або прути до стрижнів заземлення. Вони проходять від даху стіною. Фіксація дроту виконується за допомогою пластикових кріплень. Якщо знайти довгий дріт або прут не вдалося, його можна зробити з кількох частин. Використовуються універсальні з’єднувачі чи зварювання. Щоб зробити процес ще простіше, струмовідведення проводиться по жолобу водостоку, а провід фіксується хомутами.



5. Наперед потрібно зробити заземлення. Для цього біля будинку викопується яма для конструкції на глибині, що рекомендується. У ній встановлюється контур заземлення, як це показано на схемі.



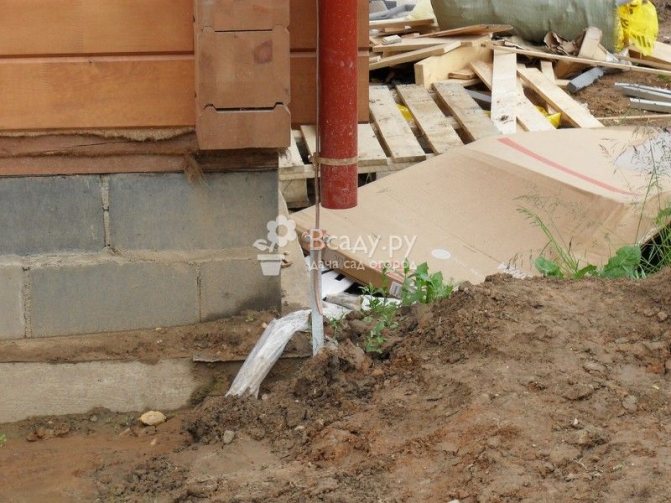

6. Залишилося приєднати струмовідведення до контуру заземлення. Робиться це методом зварювання або болтовим з’єднанням. Важливо, щоб контакт був добрим, тоді ефективність громовідведення збільшується. Якщо на металевих виробах є іржа, її слід зачистити, щоб вона не поширювалася та не псувала пристрій.



7. Громовідведення готове, залишилося перевірити його мультиметром. Так вимірюється опір пристрою. Якщо все правильно, то мультиметр покаже значення опору не більше 10 Ом.

От і все. Як бачите, технологія створення та монтажу нескладна. Зробити його своїми руками не важко. І якщо ви не маєте навичок та вміння робіт зі зварюванням, то використовуйте болтове з’єднання. Монтаж ви побачите на цьому відео.

Громовідведення у дії. Який принцип дії блискавковідведення?

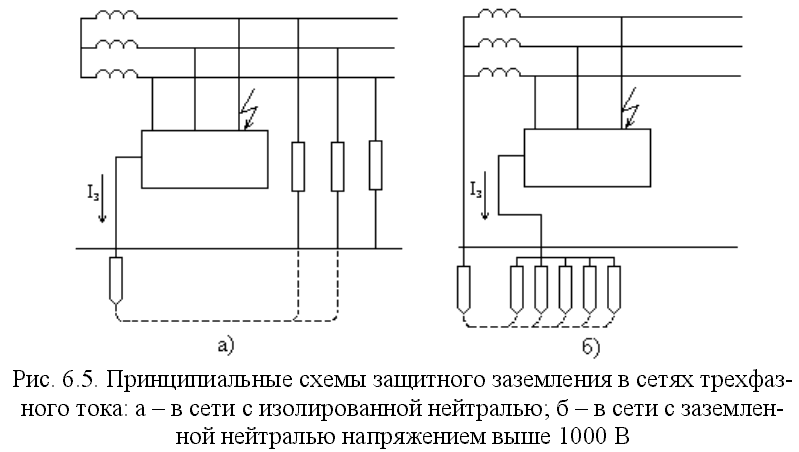

Встановлення заземлювача для громовідводу не повинно бути єдиним із загальним заземленням будинку. Заземлення для будинку і заземлення для громовідводу повинні бути роздільними контурами. Але принцип улаштування контуру заземлення громовідводу такий самий, як пристрій контуру заземлення для будинку. Він докладно описано у статті нашого сайту. Необхідно знати, що місце встановлення заземлення громовідводу має бути віддалено від будинку та від місць проходу людей на значну відстань. Монтаж заземлювача для громовідводу потрібнийним виконувати з металевих куточків, які забивають або вдавлюють у землю. Мінімальний розмір полиці куточка 65мм, а його довжина 2,5 метри. З’єднуються між собою куточки металевою смугою 40 мм за допомогою зварювання. Смугою з’єднують три вдавлені в землю електроди. Сама смуга після приварювання до заземлюючих електродів повинна знаходитися в землі і виконувати функцію розсіювача струму. Чим більша площа зіткнення електродів із землею, тим ефективніше працюватиме блискавкозахист.Після того як контур блискавкозахисту в землі встановлений, до нього кріплять блискавковідвідний провід. Кріплення здійснюється за допомогою зварювання або болтів. Після того, як провід закріплений, контур заземлення засипають ґрунтом. Після того, як монтаж блискавковідводу на дачі виконаний, залишиться лише виконати вимір опору всієї системи. Для цього потрібно мати омметр, а якщо такого немає, необхідно викликати лабораторію. Опір блискавковідведення не повинен перевищувати 10 Ом.

Блискавкозахист будинку: принцип дії

Таке явище як блискавка є електричним імпульсом, який здатний вразити дерева, будинки та людей.

Якщо блискавка потрапляє, у будь-який предмет, вона утворює теплову енергію у предметі, що згодом загоряється.

Тому необхідно облаштувати власний будинок блискавковідводом. Такий пристрій буває 2-х типів.

А саме:

1. Пасивний вигляд. Цей вид найпоширеніший. До складу такого виду входить система заземлення, струмовідвід та блискавкоприймач. Основним завданням такого захисту є вловити розряд блискавки за допомогою блискавкоприймача та направити цей розряд до заземлення, а заземлення вже погасить напругу в землі. Для нормальної установки такого виду захисту від блискавки необхідно враховувати матеріал, з якого виготовлена ​​покрівля будинку.
2. Активний вигляд. У цьому типі захисту блискавкоприймач працює за принципом іонізації повітря та перехопленням електричних розрядів. Такий захист працює у периметрі до 90 метрів від будинку.

Така робоча відстань дозволяє захистити не тільки саму оселю, а й будову навколо будинку. Так як вартість такого захисту висока, то вона менш популярна.

Різновиди захисту будівлі

За своїм принципом роботиблискавкозахист можна розділити на дві основні категорії:

• активну.
• Пасивну.

Якщо спочатку популярністю користувалися пасивні блискавки, то сьогодні у продажу можна знайти активні варіанти, принцип дії яких надзвичайно простий. Вони оснащуються спеціальним іонізатором, здатним за допомогою невеликих імпульсів провокувати блискавки, які вдаряють точно в блискавковідвід. У той же час зазначимо, що перевагою використання пасивних блискавковідводів є простота їх конструкції, відповідно, кожен домовласник зможе обладнати свій будинок таким захистом.ричем виконати всю роботу можна самостійно, не вдаючись до послуг фахівців.

За своїм видом захисту блискавковідводи поділяються на внутрішні та зовнішні. Відповідно, зовнішні конструкції захищають будинок від першого фактора ураження, а внутрішні здатні захистити електроприлади, що працюють у будинку, від короткого замикання в мережі, викликаного ударом блискавки.
