Інфрачервоні підлоги дуже популярні, оскільки мають безліч незаперечних переваг. Грамотно розрахувати необхідну для підтримання комфортної температури в приміщенні потужність на 1м2 такої статі завдання нелегке.

Види інфрачервоної статі

Сьогодні доступні для домашнього користування три варіанти ІЧ-полів:

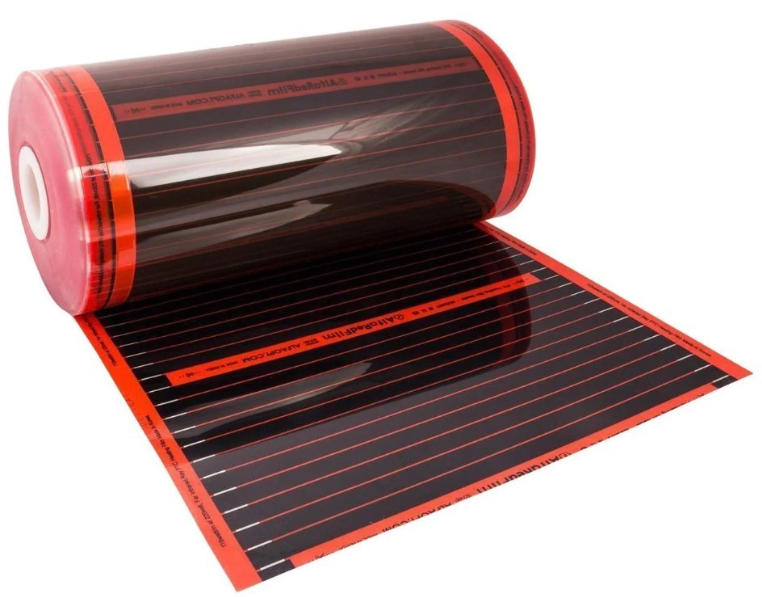

• Плівкові із вуглецевими нагрівальними елементами, захищеними з двох сторін термоплівкою.
• Карбонові із графітово-срібними стрижнями.
• Стрижневі.

Всі вони можуть використовуватися як додаткові джерела обігріву або самостійної та єдиної опалювальної системи. Звичайно, потужність для кожного варіанта буде потрібна різна. Для додаткового комфорту цілком достатньо 100-150 Вт/м². Єдине обігрів вимагає 200 Вт на квадрат. Неопалювані холодні лоджії – до 250.

Розрахунок потужності інфрачервоної теплої підлоги на 1м2

Крім того, приступаючи до розрахунків, доводиться враховувати конкретні умови експлуатації теплої ІЧ підлоги:

• Вид покриття для підлоги, точніше, ступінь його теплопровідності і термочутливості.
• На що вкладається ІЧ пол. Знизу може бути цементна стяжка або суха матеріали, що утеплюють.
• Наявність зверху і внизу опалювальних поверхів або фундаменту та холодного підвалу.
• Загальна площа кімнати та площа вільна від меблів.

Дуже важливо враховувати пороги допустимих температур для різних покриття для підлоги. Виробники мають це вказувати. Наприклад, при монтажі ІЧ підлоги під лінолеум і ламінат поверхня не може нагріватися вище 28 градусів. Отже, потужність буде обмежена 130 Вт на квадрат. Для керамограніту та плитки для підлоги допустима потужність до 250 Вт.

Приклад розрахунку

Інфрачервоні обігрівальні елементи в основному встановлюються у вільних від важких предметів меблювання зон приміщень. Якщо проігнорувати це правило або займатися перестановками ліжок, холодильників та шаф після встановлення теплої підлоги, то під меблями відбудеться перегрів системи.

Виняток становлять стрижневі мати, що саморегулюються, які здатні підлаштовуватися під необхідний режим нагріву, знижувати або збільшувати споживання енергії. Але популярні плівкові інфрачервоні підлоги такої можливості не мають. Тому для розрахунку із загальної площі віднімається її частина, зайнята меблями.

Наприкладє дитяча на 12 квадратів. 5 із них під меблями. Тому 12 – 5 = 7, тобто в кімнату можна встановлювати 7 м² інфрачервоної обігрівальної плівки.

Інфрачервона тепла підлога споживана потужність

Необхідна потужність кабелю визначається множенням потужності необхідної для отримання потрібного ступеня обігріву на вільну площу. Наприклад, для кухні потрібно потужність не менше 160 Вт. Площа кухні 10 кв. 4 з них під меблями. Отже, виходить, що 160 потрібно помножити на 6 кв. метрів вільної площі, тобто результатом буде число 960. І термокабель вибирається із максимально близьким показником потужності 1020 Вт.

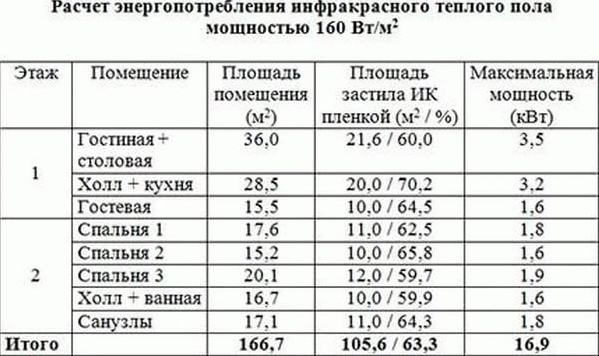

Таблиця розрахунку витрати електроенергії ІЧ статі на будинок 166 квадратних метрів:

Саморегулюючий стрижневий ІЧ мат захищений від замикання системи та перегріву. Тому площа обігріву дорівнює площі приміщення. А потужність регулюється наявністю терморегулятора з ручним керуванням чи необхідними налаштуваннями залежно від потреб у теплі. Так вдається заощаджувати до 35 відсотків на оплаті електрики.
