Підлоги по ґрунту в приватному будинку. Частина 1

Коли я почав писати статтю про те, як зробити підлогу по ґрунту в приватному будинку і вона перевалила 1,5 тисяч слів, то вирішив розбити статтю на кілька частин. У цій частині я розповім про область застосування підлог по ґрунту, конструкції підлог.

Підлога по грунту – це не бетонна стяжка, а ціла конструкція підлоги будинку, яка має свої особливості та нюанси.

Що таке «підлоги по ґрунту»

Підлоги по ґрунту – це підлога, що влаштовується по ґрунту всередині стрічкового фундаменту, на яких немає несучих конструкцій типу колон або стін. Ця конструкція застосовується за таких умов:

  1. Низький рівень ґрунтових вод;
  2. Немає підвалу під усім будинком;
  3. На таких підлогах може бути тільки перегородки, а чи не колони;
  4. Ґрунти нерухомі.

Іншими словами, така конструкція застосовується лише усередині стрічкового фундаменту. Якщо у вас болотиста місцевість або торф, то вам потрібен пальовий фундамент або плита, але ніяк не стрічка та підлога по ґрунту.

Підлоги по ґрунту в гаражі пиріг
Зразковий пиріг підлог по ґрунту

Пиріг підлог по ґрунту в приватному будинку

Конструкція або пиріг підлог по ґрунту наступний (знизу догори):

  1. Ущільнений ґрунт;
  2. Щебінь великий фракції 20-70 мм – 40-50 мм;
  3. Щебінь дрібний фракції 10-20 мм – 40-50 мм;
  4. Пісок – 20-40 мм;
  5. Плівка поліетиленова;
  6. Бетонна підготовка, армована арматурною сіткою – 100 мм;
  7. Утеплювач із ЕППС – 50-80 мм;
  8. Стяжка по сітці – 40-50 мм;
  9. Фінішне оздоблення підлоги.

Практично скрізь, де будують щось, є родючий шар від 20 до 50 см. За нормами СНиП його потрібно зняти, щоб запобігти нашестю в будинок всяких жучків-паучків і виключити біологічне зараження типу грибка по стінах.

Але за фактом це дуже рідко.

Другий важливий момент — це зворотне засипання щебенем різної фракції та піском наприкінці. Знову ж таки, це важко (спробуйте розкидати руками щебінь фракції 20-70) і дорого.

Так що зворотне засипання краще вести глиною або суглинком. Дуже бажано без каміння.

Як правило, у зворотному засипці ховають комунікації будинку: каналізацію, воду та електрику. А якщо будуть камені або, не дай боже, величезні камені, при переплануванні або заміні комунікацій ви прокляне годину, коли вирішите засипати камінням або каменями.

Кажу з власного досвіду: проклав каналізацію у своєму будинку, а дружина в останній момент вирішила поміняти місцями кімнату і кухню. І довелося переробляти каналізацію, а отже, знову все розкопувати. Тож я дуже вдячний тій людині, яка відмовила мене від засипки будівельним сміттям цоколя.

Відмінність підлог по грунт від плити

Плита спирається на стрічковий фундамент і тому армується за правилами армування плити: у дві сітки, арматурою з осередком 200 х 20 мм тощо. Робиться це з розрахунку, що плита триматиме на собі все, що на ній знаходиться, навіть якщо прибрати ґрунт з-під неї повністю. Тобто вона практично висить у повітрі. Через це часто під плиту укладають пінопласт для теплоізоляції або засипають керамзит.

Підлоги по ґрунту в гаражі пиріг
Схема плитної підлоги першого поверху

На мій смак відбувається масло-олійне: плита сама по собі прекрасний фундамент, а тут ще й стрічок. Загалом перевитрата матеріалів просто жахливий.

А підлоги по ґрунту на стрічку фундаменту не спираються. Взагалі. Така конструкція підлоги спирається саме на ґрунт. Несучі конструкції знаходяться над фундаментом і передають навантаження від верхніх конструкцій вертикально вниз. Підлоги по грунту плавають на грунті окремо. Вони не пов’язані з несучими стінами ніяк.

Але не варто цього боятися! Такі підлоги у вигляді бетонної підготовки знаходяться всередині карти стрічки і тому перекіс не зможе статися. Враховуючи велику площу плити підлоги, незалежне зміщення підлоги від будинку невелике, а тріщину, що утворюється, якраз прикриває плінтус.

Завдяки цьому суттєво економиться бетон та арматура. Якщо для плити потрібно 2 сітки 12 арматури та мінімум 16 см бетону, то для бетонної підготовки підлог по грунту можна спокійно обійтися 10 см бетону та арматурної сітки Вр-II 5 мм із осередком 150 х 150 мм.

Знову ж таки, за правилами підлоги по ґрунту не робляться поверх внутрішньої стіни стрічки фундаменту. Але за фактом, якщо будуть зверху та армовані сіткою, то нічого страшного не буде. А якщо ще ґрунт протрамбований на совість, то навіть тріщини не буде.

Чи потрібна гідроізоляція в конструкції підлог по грунту

Основне питання, яке постійно виникає: чи робити гідроізоляцію із поліетиленової плівки.

Не зрозуміло чому, але буквально всі забудовники і прості роззяви-порадники не хочуть робити гідроізоляцію з плівки, мотивую це тим, що, мовляв, глибокий фундамент і грунтові води низькі. Хоча коштує це справжні копійки, а зробити її дуже легко.

Тому потрібно обов’язково відсікати ґрунтову воду у вигляді пари шаром гідроізоляції. Чи це буде грн.ройд, поліетиленова плівка або дорога мембрана — все одно. Я вибрав найпростіший і найдешевший варіант. Також врахуйте, що плівка посилено розкладається тільки під прямими променями і від температури. Під бетоном немає ні того, ні іншого. Тож прослужить вона довго.

У пирозі часто є різночитання в різних джерелах: робити гідроізоляцію до бетонної підготовки або після перед утепленням.

У реальних проектах, що я бачив, проектувальники плівку малюють до бетонної підготовки. Сенс у тому, що ґрунтові води часто агресивні та руйнують бетон. Плівка дозволяє бетон захистити та продовжити термін служби будівлі. Ще один плюс плівки знизу бетону в тому, що цементне молочко не піде в ґрунт і міцність бетону збережеться.

Але не буде помилкою, якщо ви прокладете плівку двічі. Коштує це копійки.

У наступній частині перейду до практичних питань реалізації підлог по ґрунту.

пиріг бетонної підлоги по ґрунту конструкція влаштування підлоги в гаражі висота підлоги в гаражі якої товщини підлогу в гаражі Підлоги по ґрунту в гаражі пиріг

Робота зі слабким перекриттям

Завдання формування покриття з якнайменшою масою стоїть у будинках з перекриттями з металевих або дерев’яних балок. Вирішується проблема за допомогою напівсухих чи сухих стяжок різного класу. Загальний список робіт може виглядати так:

  • видаляється будівельне сміття, яким засипано простір між балками;
  • у порожнечі засипається керамзит або полімерні гранули;
  • нашивається шар дошки або фанери;
  • укладається гідроізолятор;
  • робиться стяжка чорнового вирівнювання.

Що таке суха стяжка та напівсуха стяжка є у наших матеріалах.

Щоб не створювати надлишкового тиску на перекриття, для нівелюючого шару під стяжку теплої підлоги застосовуються будівельні суміші на основі перліту. Вони досить легкі, утворюють міцне покриття.

Як зробити підлогу по ґрунту та правильний пиріг бетонної підлоги: +Фото

Підлоги по ґрунту в гаражі пиріг
Бетонна підлога по ґрунту в приватному будинку – це давно відомий універсальний спосіб облаштування надійної та теплої основи. За рахунок застосування нових видів утеплювачів ми отримуємо хорошу теплоізоляцію всієї підлоги, що призводить до зменшення витрат на комунальні послуги. А так само утеплювач є перепоною для проникнення вологи та появи грибка та плісняви.
А найважливіше, те, що цей вид підлоги ви можете зробити своїми руками. У цій статті ми розберемо всі переваги та недоліки. Детально розглянемо облаштування підлоги по ґрунту.

Підлога по ґрунту: плюси та мінуси

Почнемо з того, що даний вид підлоги є «шаровим пирігом». І кожен шар має свої функції та своє призначення, завдяки такому пристрої, підлога по ґрунту має ряд переваг:

  1. Отримана поверхня здатна витримувати великі навантаження, що дозволяє зводити на її поверхні перегородки і встановлювати громіздке обладнання.
  2. Має високі показники звукової ізоляції. Так як підлога має багатошарову структуру, то і шари можна підбирати в залежності від вимог експлуатації. Такі підлоги добре поглинають вібрацію та шум.

    Підлоги по ґрунту в гаражі пиріг

  3. Як під час монтажу, так і після можливе облаштування системи «тепла підлога».
  4. Робота трудомістка та енергетично затратна, але всю цю роботу можна зробити власноруч. Для цього не потрібно професійних навичок та обладнання.
  5. Якщо дотримуватися всієї технології і зробити правильну підлогу по грунту, то ми отримаємо поверхню, яка прослужить довго і матиме високі експлуатаційні показники.
  6. На отриману бетонну поверхню, можливе укладання будь-якого декоративного покриття для підлоги.

Недоліків не багато, але вони все ж є:

  • Висока вартість. Значно дорожче, ніж під час використання дерев’яних лаг (балок) чи залізобетонних плит.
  • Не можна використовувати за наявності підвальних приміщень.

    Підлоги по ґрунту в гаражі пиріг

  • Не можна використовувати при пальовому та стовпчастому фундаменті.
  • Висока вартість демонтажу, для цього буде потрібно залучення спеціальних пристроїв.
  • Так як у процесі монтажу, в об’єм, підлоги можна закласти комунікації, то у разі виходу з ладу якогось елемента, приведе до дорогого ремонту.

Не можна використовувати на хиткіх ґрунтах.

Як зробити правильну конструкцію підлоги по ґрунту

Ми з вами розглядатимемо правильну класичну структуру підлоги, яка складатиметься з 9 шарів. Кожен шар розберемо окремо.

  • глина.
  • Подушка з піску.
  • Щебінь.
  • Технологічний шар поліетиленової плівки.
  • Чорнова бетонна підлога.
  • Шар гідроізоляційного матеріалу.
  • Утеплювач + шар пароізоляції.
  • Чистова армована стяжка.
  • Фінішне покриття для підлоги.

Відразу варто сказати, що у кожного майстра і фахівця кількість шарів може змінюватися, і матеріали можуть відрізнятися.

Такий вид підлог ідеально підходить для стрічкового фундаменту. Середня товщина «пирога підлоги» становить приблизно 60-70 см. Це слід враховувати, при зведенні фундаменту.

Якщо у вас висоти фундаменту не вистачає, то вибираємо ґрунт, до заданої глибини. Розрівнюємо поверхню та утрамбовуємо. Для зручності в кутах по всьому периметру слід нанести шкалу з кроком 5 см., так зручніше буде орієнтуватися в шарах і рівнях.

Важливо, для утрамбовування ґрунту найкраще взяти в оренду віброплиту, тому що ручний спосіб займе багато часу і не дасть таких результатів як спеціальний пристрій.

глина. Якщо під час вибірки землі ви дійшли до шару глини, вам не варто засипати новий. Товщина шару має бути не менше 10 см.

Підлоги по ґрунту в гаражі пиріг

Глина продається в мішках, її висипаємо та змочуємо спеціальним розчином (4 літри води + 1 чайна ложка рідкого скла), а трамбування проводимо за допомогою віброплити. Після трамбування проливаємо шар глини цементним молочком (10 літрів води + 2 кг цементу).

Стежимо за тим, щоб не було калюж. Як тільки ви проллєте цим складом глину, починається процес кристалізації скла.

Добу не слід ні чого робити, варто почекати, коли процес кристалізації схопиться, а закінчиться приблизно через 14-16 днів. Цей шар запобігає попаданню основного потоку води з ґрунту.

Підлоги по ґрунту в гаражі пиріг
Подушка з піску. Для цього шару можна використовувати будь-який пісок. Шар також становить 10 см. Засипаємо пісок на глину і намагаємося ходити тільки по шару піску. Цей шар зменшує капілярний підйом води, а також компенсує тиск верхніх шарів. Шар так само піддається трамбуванню.

Щебінь. Шар також робимо 10 см. Фракцію краще вибирати від 20 до 60 мм. Щебінь грає роль гідророзриву, тобто не дає волозі підніматися вгору шарами. Замість щебеню можна використовувати гравій або керамзит (рекомендована фракція 8-16 мм). Шар так само піддаємо трамбування.

Ці три шари утворюють захист усієї конструкції підлоги від капілярного впливу (підйому) води. Ці шари часто називають гравійно-піщаною подушкою або баластна подушка.

Товщина всіх тих шарів має бути приблизно 30-40 см, це забезпечить надійний захист. Дуже важливо не змінювати послідовність шарів, а особливо гравію та піску, оскільки згодом пісок просочиться через шар гравію, що призведе до дисбалансу та деформації всієї поверхні підлоги.

Технологічний шар поліетиленової плівки. Цей шар запобігає протіканню розчину бетону в шар гравію.

Для цього беремо плівку в рулоні і, не розрізаючи її, укладаємо на поверхню гравію внахлест 10-15 см. А шви проклеюємо будівельним скотчем. Ходити плівкою найкраще в м’якому взутті, це запобіжить розрив плівки.

Підлоги по ґрунту в гаражі пиріг
Черновийбетонна підлога. Роблять товщиною близько 10 см. Мінімальна товщина 7-8 см. Багато хто робить цей шар без армування, але фахівці рекомендують і наполягають на армуванні цього шару.

Як армуючі елементи можна використовувати сталеву сітку з прутків діаметром 4 мм. Розчин роблять із цементу, піску та гравію у співвідношенні 1:3:4 (худий бетон). Пісок – будь-який лише промитий. Щебінь фракцією від 10 до 20 мм.

Перепад на поверхні не повинен перевищувати 5 мм. Протягом двох діб слід залізувати поверхню. Для цього використовують рідке скло воду та цемент. Розчин наносять тонким шаром та втирають у поверхню, для цього рекомендують використовувати затірку.

Так як ми використовуємо тонкий бетон, це прийом допомагає збільшити міцність бетону, а рідке скло підвищує гідроізоляцію поверхні. Цей шар призначений для укладання шару гідроізоляції. Через 1-2 тижні можна приступати до наступного етапу, а повне дозрівання настане через 30-40 днів.

Останнім часом цим шаром нехтують, оскільки його використовували для наклейки грн.ройду як ізоляційного матеріалу.

Але у вік високих технологій на зміну грн.ройду прийшли мембранні та плівкові гідроізоляційні матеріали, які не потребують наклеювання, а їх можна спокійно стелити на гравій. Якщо ми видаляємо цей шар, то процес набагато здешевлюється.

Підлоги по ґрунту в гаражі пиріг

Шар гідроізоляційного матеріалу. Завдання цього шару, захист утеплювача від вологи. Можна використовувати грн.ройд, полімерно-бітумні матеріали, ПВХ мембрани та поліетиленова плівка завтовшки не менше 0.4 мм.

У разі використання грн.ройду краще настилати його на два шари, на рідкий бітум. Укладають гідроізоляції внахлест між собою та на стіни.

Між собою 10-15 см., а стіни на висоту рівня підлоги. Шви обов’язково проклеюємо будівельним скотчем. Ходити гідроізоляційним матеріалом слід у м’якому взутті.

Утеплювач + шар пароізоляції. Найкращий матеріал для утеплення це екструдований пінополістирол (ЕППС). Для довідки ЕППС товщиною 5 см може замінити 70 см шар керамзиту.

Але так само можна використовувати перлітобетон і опілкобетон. Листи утеплювача укладають без стиків таким чином, щоб утворилася одна площина.

Товщина визначається в залежності від регіону, рекомендована товщина утеплювача 5-10 см. Деякі використовують мати товщиною 5 см., і укладають два шари, зі зміщенням швів, а верхні шви проклеюють спеціальним скотчем.

Для того щоб усунути містки холоду від фундаменту або цоколя, утеплювач укладають вертикально і кріплять за допомогою дюбелів з внутрішньої сторони. Фахівці рекомендують утеплити цоколь і зовні, одним листом утеплювача і закріпити дюбелями.

Підлоги по ґрунту в гаражі пиріг

Зверху утеплювача слід укласти шар пароізоляції. Як пароізоляційний матеріал найкраще використовувати ПВХ мембрани, вони не піддаються процесу гниття і мають довгий термін експлуатації. Мінус цього матеріалу – найвища вартість.

Добре себе зарекомендувала полімерно-бітумна мембрана до її складу входять поліестер та склотканина. Ціна у неї середня. І найбюджетніший варіант – це поліетиленова плівка (у два шари).

Головне завдання пароізоляційного матеріалу, це захист утеплювача від згубної лужної дії бетонного розчину. Матеріал укладають внахлест 10-15 см. і проклеюємо будівельним скотчем.

Підлоги по ґрунту в гаражі пиріг
Чистова армована стяжка. Якщо ви планували закладку комунікацій, саме час це зробити. Цей шар обов’язково армують. Товщина шару має бути 10 см.

Перед заливкою по периметру слід проклеїти демпферну стрічку товщиною 1.5-2 см. Замість стрічки можна використовувати смужки утеплювача.

У бетоні слід використовувати наповнювачами із фракціями не більше 10 мм. Для початку заливаємо 5 см бетонного розчину, потім викладаємо армуючу сітку внахлест (мінімум один осередок).

І заливають бетонним розчином до заданого рівня. Армують елементи можна виставляти на підставки з пластику або бетону.

Якщо ви формуєте бетонну підлогу по ґрунту у приватному будинку на стадії будівництва.Тобто підняли цоколь, а стіни ще не викладали, доцільніше використовувати покупний розчин цементу, який привезе міксер і швидко заллє по всій поверхні.

Але якщо у вас зведені стіни і покрівля, то для зручності ділимо площу на смужки шириною 100 см. і встановлюємо маяки. Заливку робимо з найдальшого кута.

Підлоги по ґрунту в гаражі пиріг

Розгладжування робимо за допомогою правила або віброрейки. Як розчин підсохне, слід видалити маяки, а порожнини заповнити розчином.

Усю бетонну підлогу слід укрити плівкою і періодично поливати.За місяць бетон набере повної сили. Для заливання бетону власноруч роблю розчин наступного складу: цемент + річковий пісок у співвідношенні 1 до 3.

У разі застосування технології теплої підлоги, водяної чи електричної. Обов’язково слід монтувати чорнову стяжку підлоги по ґрунту.

Підлоги по ґрунту в гаражі пиріг

Після укладання утеплювача роблять закладку труб або дротів. Потім заливаємо порожнини бетоном, укладаємо армуючі елементи та продовжуємо заливання бетону до заданого рівня.

Поверхню рекомендують вирівняти складами, що самовирівнюють.

Технологію підлоги по грунту можна використовувати не тільки в цегляних та кам’яних будинках, але так само, як і в будинках з дерева. При правильному підході та правильних розрахунках шари не завдають шкоди дерев’яним елементам.

Фінішне покриття для підлоги. Отримана бетонна поверхня підходить під будь-який вид чистового покриття для підлоги. Все залежить від ваших переваг та фінансових можливостей.

Як було сказано вище поєднання компонентів, і кількість шарів може бути різна. Все залежить від ваших фінансів та можливостей.

Висновок

Як ми всі знаємо, що через підлогу може йти від 20 до 30% тепла. У тих випадках, коли немає системи «тепла підлога», підлога має бути максимально теплоізольованою, а це в свою чергу підвищує енергоефективність всього будинку.

Господар приватного будинку отримує комфорт, затишок та економію на платежах за комунальні послуги. Підлоги по ґрунту з утепленням – це високоефективний та довгостроковий вибір кожного господаря.

Особливості бетонної підлоги

Пиріг підлоги в гаражі по ґрунту

Бетонна підлога – традиційне покриття для гаража. У чистому вигляді він не надто привабливий і має деякі труднощі в експлуатації. Для їх усунення розроблено кілька варіантів знепилювання та облицювання бетону:

  • залізо
  • оздоблення керамогранітом;
  • будову наливної підлоги на мінеральній, полімерній або епоксидній основі;
  • фарбування.

Характеристики міцності покриття багато в чому залежать від марки бетону і дотримання технології його заливки. Не менш важливо, яка основа, «пиріг», поверх якого заливають стяжку.

При влаштуванні бетонної підлоги в гаражах, що не опалюються, потрібно бути готовим до того, що з настанням весни мерзлий бетон почне відтавати, і вологість повітря в приміщенні підвищиться. Як наслідок, волога конденсуватиметься на холодному металі. Усунути недолік допоможуть якісна вентиляція гаража та правильний пристрій верхнього вологонепроникного шару стяжки.

правильний пиріг підлоги своїми руками.

Підлоги по грунту – універсальний спосіб влаштування теплої та надійної основи в будинку. І робити їх можна за будь-якого рівня грунтових вод і типу фундаменту. Єдине обмеження – будинок на палях. У цій статті ми докладно опишемо всі шари «пирога підлоги» і покажемо, як його організувати своїми руками.

Бетонні підлоги по ґрунту, мають на увазі відсутність підвалів або зазорів для вентиляції в підпіллі.

Зміст статті:

За своєю суттю це багатошаровий пиріг. Де найнижчий шар – ґрунт, а найвищий – підлогове покриття. При цьому шари мають своє призначення та сувору послідовність.

Підлоги по ґрунту в гаражі пиріг

Об’єктивних обмежень для організації підлоги по ґрунту немає. Високі ґрунтові води в цьому не завада. Єдине їхнє слабке місце – терміни виготовлення та фінансові витрати. Зате на такі підлоги можна ставити цегляні або блокові стіни, навіть важке обладнання.

Правильний «пиріг підлоги» по ґрунту

Класичний пиріг підлоги по ґрунту має на увазі наявність 9 шарів:

  1. Підготовлена ​​глина;
  2. Піщана подушка;
  3. Щебінь;
  4. Поліетиленова плівка;
  5. Чорнове бетонування;
  6. гідроізоляція;
  7. Утеплювач;
  8. Чистова стяжка;
  9. Підлогове покриття.

Товщину кожного шару ми навмисно не позначили, щоб не ставити якісь суворі обмеження. Нижче будуть вказані приблизні величини, що впливають на те фактори. Але спочатку ми хотіли б відзначити дуже важливий момент:рівень грунтових вод може дуже серйозно змінитись за досить короткий проміжок часу.

На нашій практиці були випадки, коли протягом 5-7 років, сухі напівпідвали та погреби у приватних будинках доводилося засипати, бо ґрунтові води повністю заливали підземні приміщення. При цьому таке явище спостерігалося не в одному окремому будинку, а відразу в цілому кварталі приватної забудови (40-60 будинків).

Фахівці пояснюють подібні явища неправильним бурінням свердловин під воду. Такі дії призводять до змішування водоносних лінз, розриву пластів та зміни водоносних горизонтів. Причому бурити свердловину можуть досить далеко від вашої оселі. Так що уважно поставтеся до призначення кожного шару підлоги пирога по грунту і не думайте, що тут є зайві елементи.

  1. Глина підготовлена. Призначення цього шару у зупинці ґрунтових вод. Взагалі три нижні шари пирога підлоги, саме для цього і призначені. Очевидно, якщо ви, знімаючи родючий шар, дійшли до шару глини, то привозити і засипати її не потрібно, потрібна лише маленька підготовка. Але про це свого часу.
  2. Пісок. До піску особливих вимог немає. Можна використовувати будь-який, наприклад, кар’єрний і навіть не промитий.
  3. Щебінь. Великий, фракція 40-60 мм.

Підлоги по ґрунту в гаражі пиріг

Ці три шари відповідають за відсікання капілярного підйому води. Шар глини відсікає основний доступ, пісок послаблює капілярний водопідйом та послаблює тиск верхніх шарів, а щебінь не дає можливості підніматися воді в принципі. При цьому кожен шар обов’язково трамбується. Товщина кожного шару не менше 10 см. Інакше немає сенсу його засипати. А ось по максимальній висоті треба пояснити докладніше. Справа в тому, що трамбування найчастіше проводиться саморобними пристроями. Вага таких інструментівнтів 3-5 пудів.

Емпірично вже доведено, що утрамбувати шар щебеню, піску чи глини понад 20 см. ручним інструментом неможливо. Тому, товщина одного з перших трьох шарів максимально – 20 см. Але, якщо вам потрібно зробити пиріг підлоги вище, то трамбування можна проводити в два етапи. Спочатку засипають 15-20 см піску та добре трамбують. Потім насипають ще шар такої ж товщини і знову трамбують.

Порядок залягання шарів глина-пісок-щебінь змінювати не можна.Причина тут полягає в тому, що якщо пісок засипати зверху щебеню, то через якийсь час він просочиться крізь нього. Що в свою чергу призведе до просідання та руйнування шару бетону, а потім і деформації всієї підлоги.

Підлоги по ґрунту в гаражі пиріг

  1. Поліетиленова плівка. Обов’язково береться плівка рукавом і укладається без розрізання. Тобто фактично буде два шари поліетилену. Призначена вона виключно для того, щоб запобігти стіканню розчину з бетону в щебінь.
  2. Чорнове бетонування. Мінімальна товщина шару 8 см. Пісок можна купувати кар’єрний, але обов’язково промитий. А ось щебінь потрібний з фракцією 10-20 мм. Цей шар буде основою для фінальної частини підлоги по ґрунту. Рекомендується дисперсне армування сталевою фіброю.
  3. Гідроізоляція. При правильно проведених попередніх роботах з гідроізоляцією цілком справляється звичайний грн.ройд без присипки. Якщо виникають сумніви, то можна настелити грн.ройд у два шари.
  4. Теплоізоляція Тут рекомендується використовувати тільки Екструдований ПіноПоліСтирол (ЕППС). Товщину слід визначати залежно від регіону та кліматичних умов. Але ми не рекомендуємо застосовувати ЕППС завтовшки менше 50 мм.
  5. Фінішна стяжка. Залежно від проекту, до неї можуть бути інтегровані труби водяної теплої підлоги або кабелі електричного підігріву підлоги. Пісок використовується лише річковий. Цей шар обов’язково армують. Можливе дисперсне армування сталевою фіброю. Товщина стяжки не менше ніж 50 мм.
  6. Підлогове покриття. Бетонні підлоги по ґрунту, організовані в приватному будинку таким способом, не мають обмежень щодо використання покриття для підлоги.

Вам буде цікаво:Огляд найпопулярніших утеплювачів для підлоги.

Влаштування підлоги по грунту своїми руками

Перед початком робіт розраховують глибину виїмки ґрунту. Розрахунок ведеться у зворотній послідовності. Тобто за нуль береться поріг вхідних дверей. Потім починають підсумовувати товщину кожного шару. Наприклад:

  • Лінолеум – 1 см;
  • Фінішна стяжка – 5 см;
  • Утеплювач – 6 см;
  • Чорнова стяжка – 8 см;
  • Щебінь – 15 см;
  • Пісок – 15 см;
  • Підготовлена ​​глина – 10 см.

Загальна глибина вийшла 60 см. Але зважте, що ми брали мінімальні значення. А кожна будова індивідуальна.Важливо: до отриманого результату додайте 5 см глибини.

Виїмку ґрунту роблять на розрахункову глибину. Очевидно, що родючий шар буде знятий, але не завжди внизу може виявитися глина. Тому ми опишемо процес організації пирога підлоги по ґрунту повністю.

Підлоги по ґрунту в гаражі пиріг

Перед тим, як засипати шари, намалюйте крейдою на всіх кутах фундаменту позначки рівнів з кроком 5 см. Вони полегшать завдання вирівнювання кожного шару.

Утрамбовка грунта

Для цих цілей згодиться будь-яка глина. Вона розсипається рівним шаром, а перед трамбуванням рясно зволожується водним розчином рідкого скла. Пропорції розчину 1 ч. рідкого скла та 4 ч. води.

Для утрамбування перших трьох шарів можна використовувати обрізок півтораметровий бруса 200х200. Але процес буде якіснішим, якщо ви зробите спеціальний пристрій. Для цього, до півтораметрового відрізка металевої труби, Т-подібно приварюють шматок швелера. Нижня частина швелера не повинна мати площу понад 600 см2 (20 на 30 см). Для обтяження трамбування в трубу засипають пісок.

Підлоги по ґрунту в гаражі пиріг

Утрамбований шар підготовленої глини добре змочують цементним молочком. Для приготування 2 кг цементу розчиняють в 10 л води. Слідкуйте за тим, щоб на поверхні глини не утворювалося калюж. Тобто вона має бути достатньо рівною.

Майже відразу після дотику цементу з рідким склом починається хімічний процес кристалізації. Проходить він досить швидко, але протягом доби не слід ні як порушувати кристалоутворення. Тому не ходіть глиною, а краще залиште на добу роботу для технологічної перерви.

Основні шари «пирога підлоги»

Пісок.Через добу слід приступати до засипання піску. При цьому постарайтеся не ходити по першому шару. Насипте пісок, і наступайте на нього. Хімічні процеси між рідким склом та цементом будуть йти ще тиждень-півтора. Але доступ повітря для цього не потрібен, а вода присутня в глині. Насипавши шар 15 см, сміливо наступайте на нього та трамбуйте.

Щебінь.Рівним шаром розсипається поверхнею піску і також трамбується. Приділіть увагу кутам. Дуже важливо, щоб після утрамбування поверхня була максимально рівною.

Підлоги по ґрунту в гаражі пиріг

Поліетиленова плівка.Укладається внахлест 10 см і проклеюється скотчем. Допускається невеликий 2-3 см загин на стіни. Ходити плівкою можна в м’якому взутті з граничною обережністю. Пам’ятайте, що поліетиленова плівка це не гідроізоляція підлоги, а тільки технологічний шар для запобігання стіканню цементного молока в щебінь.

Чорнове бетонування.Готується «худий бетон» у наступній пропорції: цемент М500 – 1 год + пісок 3 год + щебінь 4 год. Для дисперсного армування слід додати сталеву фібру з розрахунку 1 кг. фібри на 1 куб бетону. Намагайтеся вирівняти свіжозалитий розчин, орієнтуючись по кутових мітках. На більш рівну поверхню згодом буде зручніше укладати шари гідроізоляції та утеплювача.

Через 48 годин після заливання бетон треба залізнити. Для цього буде потрібно розчин рідкого скла у воді (1:10) та цемент. Спочатку розчином проходять по всій поверхні. Можна валиком, а можна використовувати пульверизатор. Потім тонким шаром опудрюють бетон і відразу починають втирати в цемент у поверхню. Найзручніше це робити затіркою.

Підлоги по ґрунту в гаражі пиріг

Ця процедура значно підвищує міцність бетону, а в поєднанні з рідким склом робить його максимально гідроізольованим. Бетон дозріватиме протягом півтора місяця, але до наступного етапу роботу можна приступити вже через тиждень.

Утеплення та гідроізоляція

Для створення гідроізоляційного шару поверхню підлоги очищають і обробляють рідким бітумом. Рубероїд настилають внахлест, з припуском 3-5 см. Стики ретельно пропаюють за допомогою будівельного фена. Припуск на стіни 5 див.ВАЖЛИВО: Слідкуйте за приляганням грн.ройду до кутів, не залишайте порожнин.Другий шар грн.ройду укладають зі зміщенням на половину ширини рулону. Під час робіт з гідроізоляції, ходити по поверхні найкраще у взутті з м’якою підошвою (кеди, калоші).

Для теплоізоляції, найкращий варіант – екструдований пінополістирол. Шар ЕППС завтовшки 5 см, замінює 70 см. Керамзиту. А додатково, ЕППС має практично нульовий коефіцієнт водопоглинання і досить високу міцність на стиск. Ми рекомендуємо укладати ЕППС завтовшки 3 см у два шари. При цьому укладання верхнього шару виконується зі зміщенням. Такий спосіб гарантує відсутність містків холоду та підвищує теплоізолюючі властивості пирога підлоги.Стики між плитами ЕППС проклеюють спеціальним скотчем.

Підлоги по ґрунту в гаражі пиріг

Правильна теплоізоляція пирога підлоги є виключно важливою складовою для енергоефективності всього будинку в цілому. Через підлогу йде до 35% тепла! Навіть якщо підлога не буде сама виробляти тепло (тепла підлога), то вона повинна бути максимально термоізольована. Це дозволить економити на опаленні надалі досить значні суми.

Стяжка підлоги

Уздовж приміщення проклеюють демпферну стрічку товщиною 15-20 мм. При цьому нижню частину обов’язково приклеюють до плит ЕППЗ. Для армування підлоги по грунту в житлових приміщеннях використовують сітку для кладки з осередками 100х100 мм. Товщина дроту 3 мм. Сітку необхідно розташувати на підставках таким чином, щоб вона виявилася приблизно в середині шару стяжки. Для цього її укладають на спеціальні підставки. Але можна на звичайні пробки від ПЕТ пляшок.

Підлоги по ґрунту в гаражі пиріг

Установка маяків можлива, але в поєднанні з арматурною сіткою це створить досить громіздку і надзвичайно неміцну конструкцію. Адже якщо жорстко кріпити сітку, це вимагатиме додаткових витрат на кріплення і потрібно порушувати цілісність ЕППЗ. А якщо арматуру не фіксувати, вона може легко змінити рівні маяків. Тому буде зручніше залити цей шар і потім вирівняти його стяжкою, що самовирівнюється.

Для фінішної стяжки розчин розводять у пропорції 1 години цементу М500 + 3 години річкового піску. Роботи проводять оперативно. Для грубого вирівнювання поверхні можна орієнтуватися на кутові позначки.

Після заливання фінішної стяжки, їй треба дати набратися міцності протягом 3-5 днів. При товщині 5 см термін дозрівання цього шару складе 4-5 тижнів. Протягом цього часу потрібно регулярне змочування поверхні водою.

Детальніше:стяжка підлоги своїми руками – докладна інструкція з відео.

Прискорення процесу гідратації цементу є неприпустимим!Приблизно через місяць можна перевірити ступінь готовності. Для цього ввечері беруть рулон сухого туалетного паперу, кладуть його на підлогу і закривають зверху каструлею. Якщо вранці, туалетний папір буде сухим, або трохи вологим, то шар вже готовий. Можна вирівнювати підлогу стяжкою, що самовирівнюється.

Самовирівнюючу стяжку розводять за інструкцією від виробника і заливають на поверхню бетонної підлоги. При скрупульозному виконанні робіт перепади висот не перевищують 8-10 мм. Тому стяжки, що самовирівнюється, потрібна мінімальна кількість. Сохне вона досить швидко. І вже через 1-2 дні пиріг підлоги по грунту буде повністю готовий до укладання покриття для підлоги.

Корисна стаття? Додати до себе в закладки!

Контури теплої підлоги

Для зниження витрати енергоносія в котлі опалення та підвищення комфортності проживання використовуються теплі підлоги. Їхні контури можна вмурувати в стяжку, уклавши труби безпосередньо на арматурну сітку.

Тепла підлога всередині стяжки.

Для підключення до колекторів труби теплої підлоги виводяться назовні біля стіни. Тут їх необхідно обклеїти демпферною стрічкою. Аналогічна технологія температурного шва необхідна всім комунікацій, які проходять через стяжку (стояки опалення, ГВС/ХВС).

Таким чином, склад підлоги по ґрунту можна видозмінювати в залежності від бюджету будівництва та конкретних експлуатаційних та ґрунтових умов.

Порада! Якщо вам потрібні майстри з ремонту, є дуже зручний сервіс з їхнього підбору. Просто відправте у формі нижче докладний опис робіт, які потрібно виконати і до вас на пошту прийдуть пропозиції з цінами від будівельних бригад та фірм. Ви зможете переглянути відгуки про кожну з них та фотографії з прикладами робіт. Це БЕЗКОШТОВНО і ні до чого не зобов’язує.

Коли я почав писати статтю про те, як зробити підлогу по ґрунту в приватному будинку і вона перевалила 1,5 тисяч слів, то вирішив розбити статтю на кілька частин. У цій частині я розповім про область застосування підлог по ґрунту, конструкції підлог.

Підлога по грунту – це не бетонна стяжка, а ціла конструкція підлоги будинку, яка має свої особливості та нюанси.

Перекриття по грунту чи все ж таки підлоги по грунту?

У цій статті я розвінчуватиму один дуже стійкий міф про перекриття по грунту. Дуже часто в консультації (посилання) мені ставлять питання про те, як краще зробити перекриття будинку, описують схему, запитують про армування, товщину плити, клас бетону, а потім виявляється, що плита ця планується над цоколем, і під нею буде ущільнений ґрунт. Знаєте, шикарнішого способу поховати таку темряву бетону та арматури я ще не зустрічала. Навіщо? Навіщо робити перекриття землею?

Перекриття – це залізобетонна плита, яка перекриває якийсь простір – підвал, перший або другий поверх тощо. Завжди під перекриттям є об’єм, що експлуатується. І навіть тоді вартість матеріалів та роботи залізобетонного перекриття непомірно велика. А тут щоразу я чую про плани людей покласти таку плиту на землю. Звичайно, вони хочуть оперти її і на стіни, іноді навіть защемити – щоб вона працювала як справжня плита. І вона працюватиме, адже ви готові вкласти стільки сил та коштівв це. Хтось іде ще далі і робить під плиту незнімну опалубку – ще один розкішний спосіб поховати зайві гроші. Хтось просто робить підготовку з бетону або кладе плівку, щоб при бетонуванні молочко з бетону не вбиралося в ґрунт (якщо, звичайно, знає про це). Загалом варіантів маса. А в мене в голові крутиться лише одне запитання: навіщо?

Є чудове рішення для організації підлоги першого поверху. Називається воно підлога по ґрунту. Це не масивна залізобетонна плита, це простий пиріжок, що складається із стяжок, гідроізоляції, утеплювача та верхніх шарів згідно задуму (чи плитка, лінолеум або ламінат). За бажання в цьому пиріжку можна влаштувати теплу підлогу. За бажання можна взагалі відмовитися від стяжок і влаштувати класичну дерев’яну підлогу по лагах. Але все це буде не масивна і солідна залізобетонна конструкція, а лише підлогапо ґрунту – по ретельно ущільненому ґрунту. Вони робляться після будівництва будівлі і в жодному разі не заводяться на стіни. Підлога – це архітектурний елемент, який не повинен з’їсти масу ваших грошей. Пара тонких стяжок цілком впорається з тим навантаженням, яким ви здатні навантажити вашу підлогу. Грунт ущільнювати ви все одно будете: хоч під плиту, хоч під підлогу. То навіщо платити більше (вибачте за заїжджену фразу)? Міцності вашому будинку плита не додасть – це я вам як конструктор говорю – аось сил та грошей з’їсть чимало.

Ось приклад влаштування пирога підлоги по грунту з посібника з підлог спеціалізованими фірмами, що випускають матеріали для підлог. Не факт, що їхні матеріали будуть найвигіднішими за ціною, але суть із цього «пиріжка» вилучити можна – вона від фірми-виробника не зміниться.

Підлоги по ґрунту в гаражі пиріг

У цьому пирозі є вже все необхідне: стяжки для міцності, гідроізоляція, утеплювач… У залізобетонній плиті крім характеристик міцності немає нічого. А отже потрібно буде ще крім плити закладати у витрату матеріали, що забезпечують комфортну експлуатацію житла.

Я довго думала, якими шляхами люди дійшли такого дивного рішення – робити перекриття замість підлоги? Єдина відповідь, яка мені спала на думку – це добросердна рада недобросовісних будівельників, яким чим більше роботи, тим більше заробіток. Може, звісно, ​​хтось у коментарях підкаже інший варіант. Чекатиму.

Загалом, думайте самі, що вибрати: плиту по ґрунту або підлогу по ґрунту.

class=»eliadunit»

Додати коментар

Висновок

Підлоги по ґрунту в гаражі пиріг

Приклад пристрою спідниці

Зробити якісну стяжку на ґрунті в каркасному будинку на палях не вийде, а у звичайній споруді на стрічковому фундаменті – просто. Тим більше ціна самостійного виконання такої роботи буде на порядок нижчою, ніж вартість послуги, що професійно надається. І головне, не забудьте дати висохнути готовій підлозі протягом 2 тижнів, ще до того, як приступити до її повноцінної експлуатації.

Для того щоб запобігти появі мікротріщин на поверхні бетону, перший тиждень підлогу потрібно змочувати водою. Більше цікавого ви зможете побачити, переглянувши відео у цій статті.

Після встановлення бетонної основи та укладання покриття для підлоги, Вам ще не погано було б дізнатися деякі важливі речі про те, як правильно експлуатувати підлогу. Основними та найважливішими питаннями в процесі використання статі є її прибирання та догляд. Існують важливі вироби, без яких Вам не обійтися, якщо Ви хочете, щоб Ваше покриття для підлоги прослужило Вам довго. До найпопулярніших з них відносяться ганчірка для підлоги з мікрофібри, віник, миючий пилосос, пилосос-робот та інші. Про всеех цих виробах, про правила їх вибору, вартості, та функціональне призначення є цікаві матеріали у нас на сайті. Влаштовуйтесь зручніше, та отримуйте задоволення! Ми ж, у свою чергу, хочемо побажати Вам відмінних ремонтів та вдалого дня!

Утеплюємо підлогу: робимо правильний пиріг

Будь-який власник приватного будинку стикався із проблемою опалення. Особливо важливим елементом опалення є підлога. Правильна підлога не пропускає в будинок вогкість і довго утримує в ньому тепло. Останнім часом стрімко набирають популярність підлоги по ґрунту.

Вони ефективні, оскільки є практичними, надійними та відносно недорогими.Якщо при спорудженні не планується підвальне приміщення, то тепла підлога по ґрунту в приватному будинку – один із найкращих варіантів теплоізоляції.

Така конструкція споруджується прямо на землі з урахуванням усіх її нерівностей і допоможе запобігти попаданню холоду з її поверхні. Такий варіант далеко не найпростіший, зате його можна втілити в життя самостійно, не наймаючи робітників чи техніку.

Що таке пиріг теплої підлоги по ґрунту

Жодного відношення до випічки такі підлоги не мають. Їх називають «пирогами» через те, що їхня теплоізоляція має багато шарів і на вигляд вони злегка нагадують листковий пиріг. Якщо ви все-таки зважилися на будівництво, то врахуйте, теплі підлоги по ґрунту вимагають деяких вимірів.

Наприклад, ґрунтові води не повинні бути надто високо, тому що це змусити «попливти» ваш «пиріг». Ще слід переконатися, що ґрунт досить міцний, бо все конструкція може просто осісти.Також слід пам’ятати, що «пиріг» зменшує висоту кімнати, а демонтаж такої конструкції – справа складна, тому треба робити правильно з першого разу.

Технологія та інструкція

Технологію виготовлення бетонної плити підлоги у підвалі можна розділити на кілька етапів:

  • підготовчі заходи;
  • утеплення;
  • чорновий підлогу (цементна стяжка).

На цьому можна обмежитися. Якщо земля служить замість підвального перекриття, і планується влаштування підлоги першого поверху, стелиться дерев’яна підлога по ґрунту. Для цього проводяться всі наведені вище заходи, а наступним етапом стає настил із деревини.

Підготовчий етап

Він призначений для підготовки ґрунту до того, що на нього ляже утеплена стяжка.

При цьому роботу своїми руками виконують у такому порядку:

  1. Розмітка.
    Визначають позначку підлоги підвалу чи першого поверху. Ця позначка буде верхом конструкції перекриття. Тобто саме тієї поверхні, якою ходитимуть. Точкою відліку по вертикалі служитиме поріг входу в приватному будинку або підвалі. Від цієї позначки віднімають заздалегідь продуману товщину шарів плити з бетону. Після цього на стрічковому фундаменті роблять дві позначки по всьому периметру: низу та верху перекриття. Розмітку можна виконувати нівеліром (лазерним рівнем), це значно підвищить точность і прискорить процес.
  2. Підготовка основи для подальших робіт
    . Підставою для плити з бетону підлоги в підвалі буде ущільнений грунт. Його ущільнюють методом вібрування або з використанням різних вантажів. Для першого потрібна вібромайданчик. Другий варіант передбачає наявність масивного пристосування з широкою нижньою поверхнею (наприклад, колода з прибитою до нього дошкою).
  3. Підготовка
    . Підготовка для плити з бетону при стрічковому фундаменті є підсипкою по всій площі підвалу. Для виготовлення можуть бути використані такі матеріали як гравій або пісок. Важливо відзначити, що пісок для виконання основи слід брати великої або середньої фракції, використання дрібного неприпустимо. Товщина засипки становить у середньому 30-50 см залежно від пучинистості ґрунту основи. Функція подушки – дренаж та рівномірна передача навантаження на нижчі шари.виконують пошарово з ущільненням. Способи ущільнення такі ж, як і в попередньому пункті. Для піску можна використовувати проливку водою. Поверхня подушки для плити з бетону вирівнюють та приступають до наступного етапу.
  4. Дуже важливою частиною робіт при стрічковому фундаменті стає влаштування надійної гідроізоляції.
    . Як матеріал застосовуються звичайна поліетиленова плівка високої щільності або більш сучасні гідроізоляційні мембрани. Стяжка заливається після того, як гідроізоляційна плівка розкладена по всій площі підлоги в підвалі з нахлестом на стіни вище за рівень позначки чистої підлоги. Всі стики матеріалу з’єднуються внахлест і проклеюються скотчем. Для мембран виробники виробляють спеціальні сполучні стрічки.

Після цього основу підготовлено до виконання подальших етапів робіт.

Утеплення

Підлоги по ґрунту в гаражі пиріг
Утеплення підлоги по бетонній основі пеноплексом
Важливий момент при підпалі або пирозі підлоги першого поверху.Для виконання робіт своїми руками потрібно вибрати тип утеплювача та його товщину.

Важливо, щоб утеплення плити мало високу міцність та жорсткість і не змінювалося під дією навантаження. В іншому випадку цементна стяжка поверх нього дасть тріщини, і поверхня плити всього пирога підлоги стане нерівною.

Влаштування теплоізоляції можливе із застосуванням наступних матеріалів:

  • керамзитовий гравій (необхідна товщина залежить від кліматичного району, в середньому 30-50 см, має невисокі теплоізоляційні властивості);
  • пінопласт (товщина приблизно 100 мм, по пінопласту потрібно пристрій особливо міцної армованої стяжки, оскільки він не відрізняється високою міцністю);
  • екструдований пінополістирол (піноплекс, товщина як у пінопласту – 100 мм, має підвищену міцність і вологостійкість).

Для підвищення гідроізоляційних характеристик і рівності основи рекомендується перед укладанням утеплювача (під гідроізоляційну плівку) залити шар «худого» батона (марки В7,5). Армування не провадиться. Достатньо товщини підбетонки 6-10 см.

Чорнова підлога

Підлоги по ґрунту в гаражі пиріг

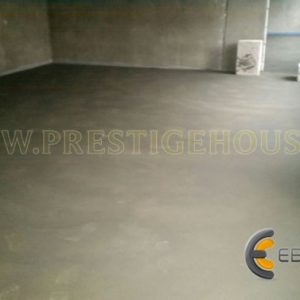

Влаштування цементно-піщаної стяжки чорнової підлоги
Як дане покриття в приватному будинку буде служити цементно-піщана стяжка. Її виконують поверх теплоізоляційного матеріалу.

Для підвищення характеристик міцності плити виробляють армування.

Як матеріали для арматурних робіт підійде сітка їх стрижнів діаметром 3-4 мм з розмірами комірки 100 мм. Можна застосовувати як сталеву, так і пластикову арматуру, але при ймовірності високих навантажень віддають перевагу перевіреній сталі.

Заливка підлоги передбачає укладання сітки прямо на утеплювач або на підпірки, все залежить від товщини шару бетону. При значній товщині плити рекомендується розташовувати сітки на підпорах. Чорновий шар заливається з бетону вищої марки за міцністю ніж підготовка під утеплювач. Висока марка для підлоги в житловому будинку не потрібна, для забезпечення особливо міцної можна використовувати бетон В20. Але в середньому достатньо В15. Стяжка потрібно товщиною не менше 5 сантиметрів, але всі залежатьт від характеристик ґрунту. Якщо фундамент встановлений на сильнопучинисті основи з поганими характеристиками, стяжка потовщується.

Для забезпечення рівня заливки використовують спеціальні маяки. Їх вирівнюють за рівнем позначки підлоги (верхня на фундаменті, виконана під час попереднього етапу).

Завершення робіт

При виготовленні підлоги по ґрунту в житловому будинку важливо пам’ятати про терміни застигання бетонної суміші. Цементно-піщаний розчин набирає повну міцність протягом 4 тижнів (може змінюватись при сильних змінах вологості та температури). Після заливання вичікують час застигання і приступають до монтажу чистої підлоги (покриття для підлоги). Якщо фундамент обмежує приміщення, яке використовуватиметься для господарських потреб, то чисту підлогу можна робити.

Підлога по ґрунту в приватному будинку буде не гірша за інших лише при правильному влаштуванні його «пирога». По суті він як залізобетонна плита перекриття, виготовлена ​​безпосередньо на будівельному майданчику. Але щоб підлога служила довго, необхідно виконати низку умов, про які ми поговоримо в даному матеріалі.

Пов’язані записи
