При організації бетонної підлоги важливим процесом стає створення стяжки. Ця процедура необхідна для забезпечення довговічності служби підлоги, її міцності, рівності, стійкості до зношування. Найчастіше бетонні підлоги організовують вже на підготовленому грунті, але буває потрібно засипати підсипку під стяжку підлоги. Це актуально для підвалів, гаражів, а також інших нежитлових приміщень.

Використання керамзиту як підсипка

Якому утеплювачу віддати перевагу?

Залежно від засипаного під стяжку фундаменту утеплювача визначатимуться й основні характеристики майбутньої підлоги. Вирізняють безліч різних видів матеріалу, які мають і недоліки, і переваги. Підбирати, який матеріал для проливки покласти на ґрунт, як підсипку слід правильно з огляду на тип приміщення.

Одним із найпоширеніших варіантів можна назвати скловату для фундаменту. Насправді, для підлоги це досить неефективний варіант, який має виключно промислове призначення. Як результат, виділяють такі мінуси, як здатність до поглинання вологи та руйнування структури, висока ймовірність алергічних реакцій та подразнень шкірних покривів при контакті.

Використання підсипки для фундаменту

Ще один варіант для фундаменту – мінвата. Вона має багато в чому аналогічні характеристики, а основною відмінністю стає адаптація до побутових умов. Матеріал представлений волокнистою структурою, стійкістю до діапазону температур від -60 до +450 градусів, простоту укладання. Недоліком для ґрунту продовжує залишатися невисока стійкість до вологи. В результаті підлога не відрізняється стійкістю до грибка, появи комах.

Важливо! Такі матеріали під стяжку, як шлаковата та кам’яна, мають загалом аналогічні характеристики. Фахівці не рекомендують використовувати їх для стяжки підлоги побутових приміщень, тому що підготувати під них ґрунт та організувати проливку буде непросто.

Достойною альтернативою стає керамзит, що є сипучою добавкою, яку часто змішують з бетоном. Необхідним шаром є від 5 до 40 мм кінцевого продукту, що відрізняється виробництвом відповідно до сучасних технологій. Істотних недоліків керамзит не має – він стійкий до вологи, міцний, довговічний, але довго сохне.

Стяжка підлоги

Оптимальний варіант та пінопласт. Його часто застосовують для утеплення підлоги завдяки доступній вартості. Також варто виділити такі переваги:

• Незначна вага. Він спрощує як монтаж, так і транспортування листів.
• Довговічність.
• Стійкість до негативних факторів довкілля.
• Гранульована структура, що забезпечує простоту всіх видів обробки.
• Високі ізоляційні показники.

При виборі пінопласту для підлоги важливо врахувати показник густини, який вказаний на самому матеріалі. Цифра повинна бути більше 25, щоб унеможливити розтріскування оздоблювального шару стяжки.

Альтернативні варіанти

Щоб підсипка, що використовується під стяжку, прослужила довго і відрізнялася високими експлуатаційними характеристиками, краще вибрати поєднання декількох різних матеріалів. Такий комбінований шар прийнято називати подушкою. Його товщина варіюватиметься в діапазоні 25-30 см, а в основі буде гравій.

Застосування матеріалів, які важливо підготувати для організації грунту

Після гравію буде укладена чорнова стяжка шаром 50-100 мм, яку важливо підготувати, щоб виключити те, що вона почне шарувати по ґрунту. Як тільки матеріал висохне, необхідно укласти ще один шар утеплювача, що підбирається індивідуально, залежно від необхідних характеристик. Наступний шар – гідроізоляція. Її завданням стає запобігання попаданню вологи у фінішні стики стяжки фундаменту.

Піноплекс та його переваги

Як підсипання під стяжку фундаменту можна вибрати такий ефективний матеріал, як пінолекс. Порівняно з низкою інших утеплювачів він з’явився нещодавно – не більше півстоліття тому, а активно використовуватись почав нещодавно. Відмінними рисами матеріалу стають:

• Стійкість до вбирання вологи від ґрунту, проливки, стійкість до пари.
• Простота монтажу, легкість у тому, щоб підготувати до будь-якої обробки.
• Стійкість до хімічних речовин, матеріал не шарує грунту.
• Стійкість до пошкоджень механічного типу, ударів, появи тріщин.
• Безпека для людського здоров’я через не токсичність і виділення шкідливих речовин.

Утеплення підлоги своїми руками
Однак основною перевагою матеріалу залишається його міцність, підготувати ґрунт під нього та організувати проливку не складно. При цьому шарувати матеріал не буде, що важливо. Фахівці стверджують, що такий утеплювач легко витримає навіть літак. Єдиним суттєвим мінусом залишається значна вартість матеріалу, яка не кожному по кишені. Якщо при виборі підсипки під стяжку виникають складності, найкраще звернутися до фахівців своєї справи, щоб виключити будь-які наступніе негативні моменти експлуатації.

Інші статті на цю тему:

Схеми влаштування підлоги по грунту в будинку, підвалі, гаражі або лазні

У будинках без підвалів, підлога першого поверху може бути виконана за двома схемами:

• з опорою на ґрунт – зі стяжкою по ґрунту або на лагах;
• з опорою на стіни – як перекриття над підпіллям, що вентилюється.

Який із двох варіантів буде краще та простіше?

У будинках без підвалу підлоги по ґрунту – це популярне рішення для всіх приміщень першого поверху.

Підлоги по грунту — дешеві, прості та легкі у виконанні, також вигідно влаштовувати у підвалі, гаражі, лазні та інших господарських приміщеннях. Проста конструкція, застосування сучасних матеріалів, розміщення в підлозі контура, що гріє (тепла підлога), роблять такі підлоги.
комфортними та привабливими за вартістю.
Взимку засипання під підлогою завжди має позитивну температуру. З цієї причини ґрунт у основі фундаменту менше промерзає — знижується ризик морозного пучення ґрунту. Крім того, товщина теплоізоляції підлоги на грунті може бути меншою, ніж у підлоги над вентильованим підпіллям.

Від підлоги по ґрунту краще відмовитися у разі, якщо потрібне засипання ґрунтом на занадто велику висоту, більше 0,6-1 м. Витрати на засипку та ущільнення ґрунту в цьому випадку можуть виявитися занадто великими.

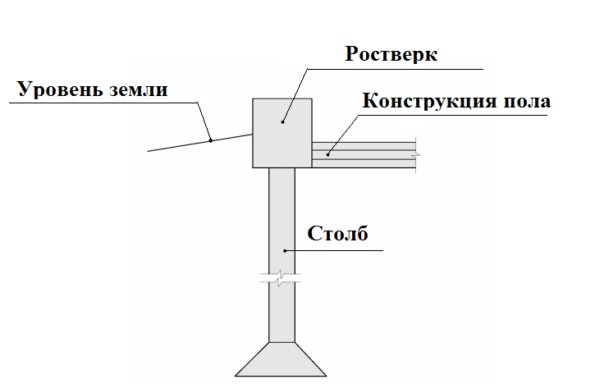

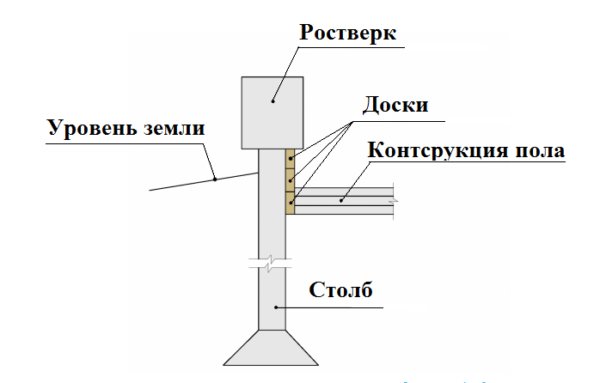

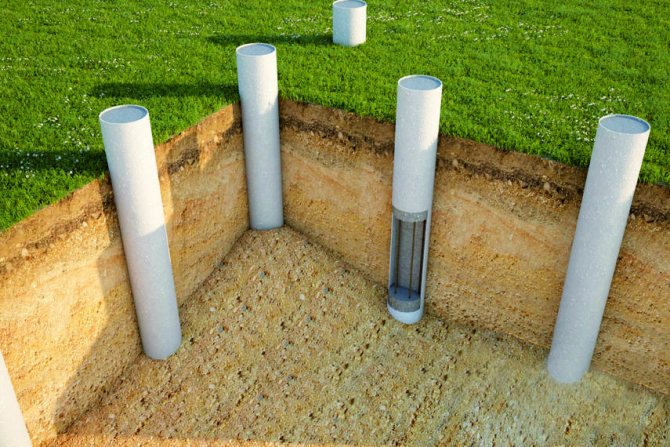

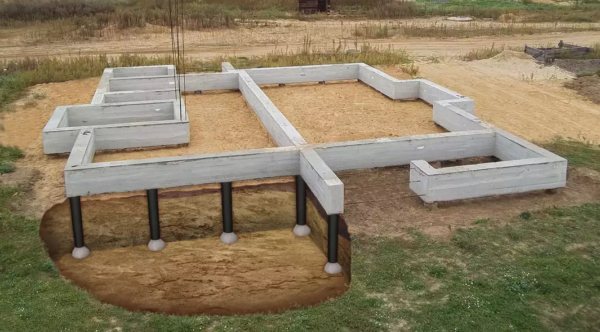

Підлога по ґрунту не підійде і для будівель на пальовому або стовпчастому фундаменті з ростверком, який розташований над поверхнею землі.

Три принципові схеми влаштування підлог по грунту

У першому варіанті

бетонна монолітна армована плита підлоги спирається на несучі стіни,
Рис.1
.

Створення бетонної основи

Рівень майбутньої підлоги дуже важливо виставити до початку робіт, щоб розуміти, як саме виглядатиме чорнова стяжка під теплу підлогу по ґрунту у пропорційному співвідношенні шарів. Рівень виставляється у повній відповідності до висоти покриттів у сусідніх приміщеннях.

Підлоги матимуть наступну структуру (згори донизу):

• слизова оболонка;
• стяжка;
• теплоізоляційний шар;
• гідроізоляційний шар;
• підстилка;
• грунт.

Заливання армованої бетонної основи є обов’язковим для створення міцної високоякісної підлоги (детальніше: “Як зробити бетонну підлогу в приватному будинку своїми руками – інструкція”). Найкраще розмітити поверхню під заливку за допомогою рейок 5-сантиметрової ширини і 2 метри завдовжки. Варто дотримуватись кроку між ними близько 1 метра, що дозволить заливати розчин смугами.

Робиться це таким чином, щоб вона виступала на кілька сантиметрів над рівнем майбутньої бетонної стяжки. Використовувати найкраще бетонну суміш марки М100. Заливка починається з далекого кута кімнати протилежного до того, де розташовується вхідний отвір. Смуги заливають послідовно, а за фактом висихання суміші рейки, використані для розмітки, виймаються та шви заповнюються розчином. Стяжку накривають поліетиленом і регулярно змочують для кращого закріплення та досягнення максимальних конді.цій.

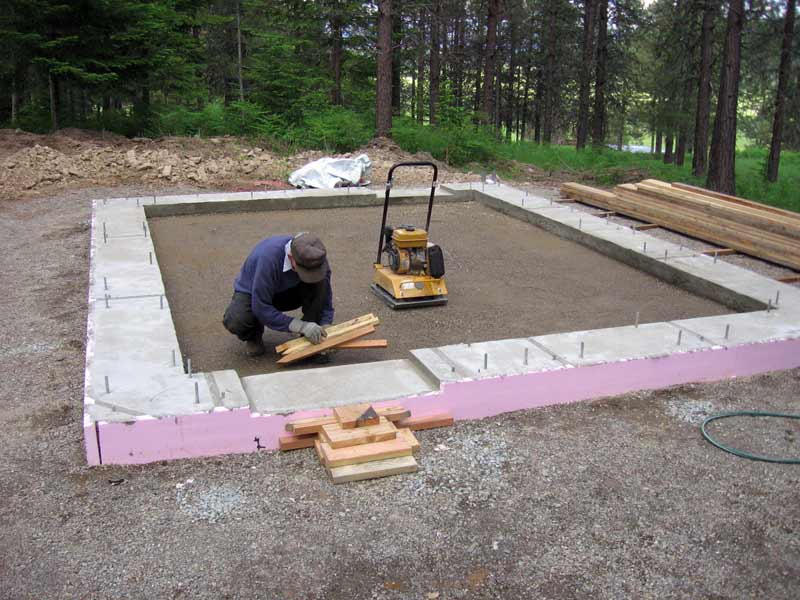

Засипання ґрунтової подушки для підлоги по ґрунту

Поверхня майбутньої підлоги піднімається на необхідну висоту шляхом влаштування подушки з непучинистого ґрунту.

До початку робіт із засипання ґрунту обов’язково видаляємо верхній ґрунтовий шар із рослинністю. Якщо цього не зробити, то підлога почне з часом осідати.

Як матеріал для пристрою подушки може бути використаний будь-який грунт, що легко піддається ущільненню: пісок, дрібний щебінь, піщано-гравійна суміш, а при низькому рівні грунтових вод – супіски та суглинки. Вигідно використовувати ґрунт, що залишився на ділянці від улаштування фундаменту, колодязя та септика каналізації (крім торфу та чорнозему).

Грунт подушки ретельно ущільнюється пошаровим (не товщі 15 см) трамбуванням з проливкою ґрунту водою. Ступінь ущільнення ґрунту буде вищим, якщо застосовувати механічне трамбування.

Не слід укладати в подушку великий щебінь, биту цеглу, шматки бетону. Між великими фрагментами залишаться порожнечі.

Товщину подушки з насипного ґрунту рекомендується робити в межах 300-600 мм.

Ущільнити насипний ґрунт до стану природного ґрунту все одно не вдається. Тому ґрунт згодом дасть осадку. Товстий шар насипного ґрунту може призвести до занадто великого та нерівномірного осаду підлоги.

Для захисту від ґрунтових газів – радіоактивного радону, у подушці рекомендується зробити шар із утрамбованого щебеню або керамзиту. Цей підстилаючий каптажний шар роблять товщиною 20 см. Зміст частинок розміром менше 4 мм у цьому шарі має бути не більше 10% масою. Фільтраційний шар необхідно вентилювати.

Верхній шар керамзиту, крім захисту від газів, буде додатковою теплоізоляцією для підлоги. Наприклад, шар керамзиту товщиною 18 см. теплозберігаючу здатність відповідає 50 мм. пінопласту. Для захисту від продавлювання плит утеплювача та гідроізоляційних плівок, які в деяких конструкціях підлог укладають прямо на засипку, поверх ущільненого шару щебеню або керамзиту насипають шар піску, що вирівнює, перевищує за товщиною розмір фракції засипки в два рази.

До початку відсипання ґрунтової подушки необхідно виконати на введенні в будинок прокладку труб водопроводу та каналізації, а також труби ґрунтового теплообмінника вентиляції. Або укласти футляри для монтажу в них труб у майбутньому.

Правила проведення технології заливання підлоги по ґрунту

Перш ніж приступати до заливання підлоги, важливо ретельно підготувати основу, що складається з декількох шарів. Основні рекомендації полягають у використанні дрібнофракційного наповнювача в бетонній суміші та її укладанні по маяках за один захід.

Цей шар складається з піщаної утрамбованої подушки висотою та щебеневої підсипки (фракція 30-50 мм) висотою від 7 до 10 см кожна. Призначення цього шару полягає у забезпеченні захисту нижньої частини плити від впливу на неї вологи з ґрунту та як вирівнююча основа.

До особливостей ґрунту, які необхідно враховувати перед тим, як приступати до пристрою підлога, відноситься наступне:

1. Важливо під час підготовки основи видалити рослинний шар грунту. Інакше через усадку бетонна конструкція просто зруйнується.
2. Пісок застосовують при низькому поверхні заляганні грунтових вод, оскільки він здатний поглинати вологу.
3. При використанні щебеню на вологому ґрунті капілярне піднесення вологи виключено.

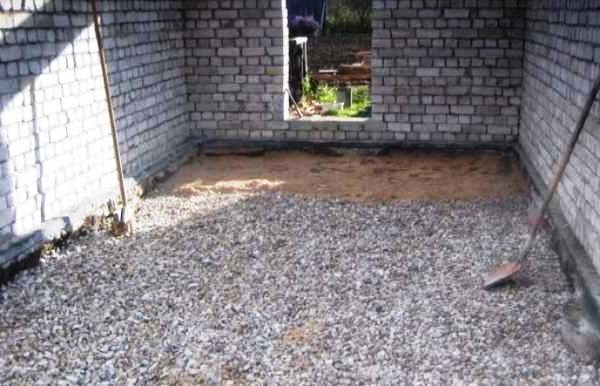

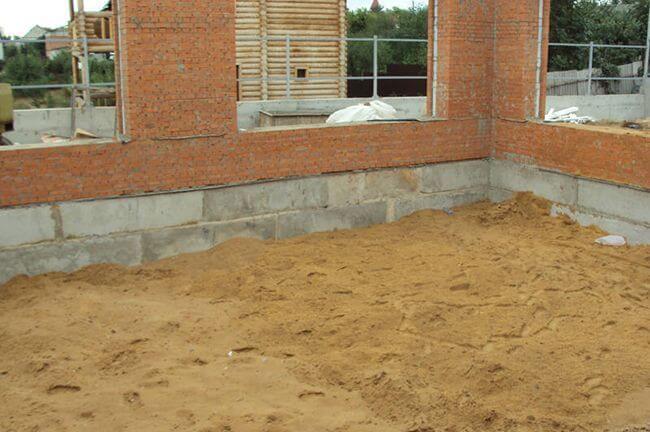

Піщано-гравійне підсипання

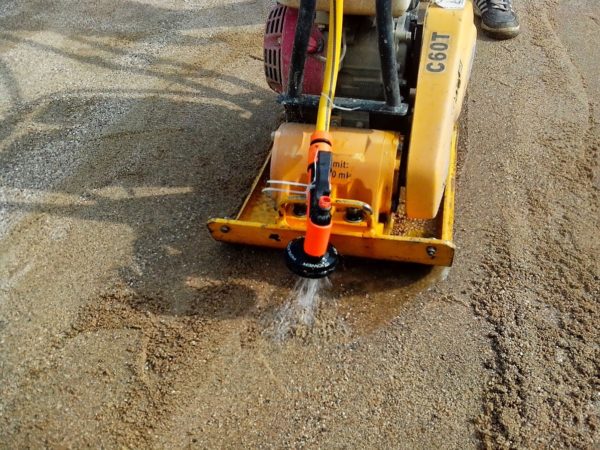

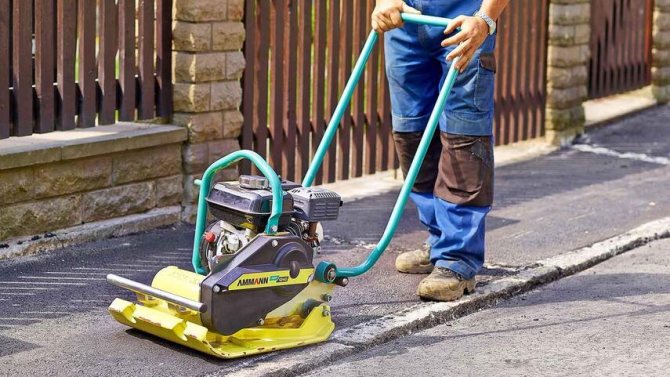

Спеціальна установка з подачею води для трамбування піску

Щоб скоротити вартість робіт та отримати якісний результат ще на стадії підготовки та проектування необхідно врахувати деякі нюанси:

1. Після укладання фінішного матеріалу рівень чистої підлоги має збігатися з рівнем порога вхідного отвору.
2. Необхідно не допускати спирання стяжки підлоги на фрагменти цоколя чи фундаменту, що виступають від внутрішніх стін.
3. У процесі трамбування піщаного шару його зрошують, а не проливають наскрізь водою.

Мета гідроізолюючого матеріалу полягає у запобіганні намоканню утеплювача та стяжки під впливом вологи.

Рекомендації щодо влаштування гідроізоляції полягають у наступному:

1. При напрямі бітумних рулонних матеріалів утворюють два шари. Нахльост становить не менше 15 см при перпендикулярному розташуванні.
2. При використанні плівки напрямок приклеювання полотен не відіграє ролі. Головне виконати нахльостування і ретельно заклеїти місця стиків.
3. Укладання мембрани ЕПДМ здійснюють в один шар.

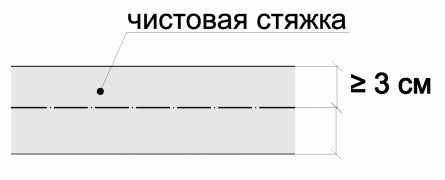

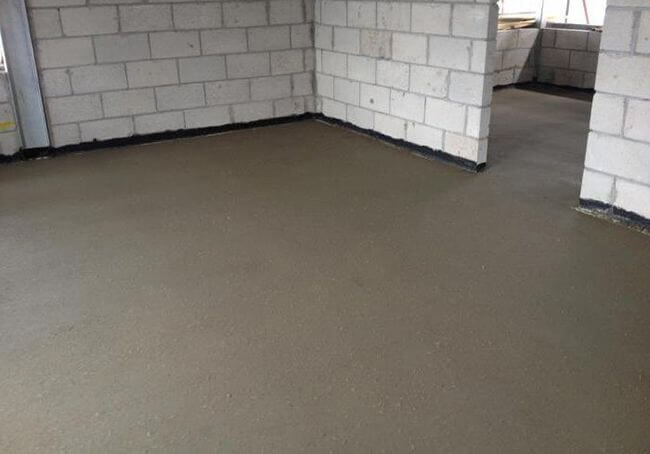

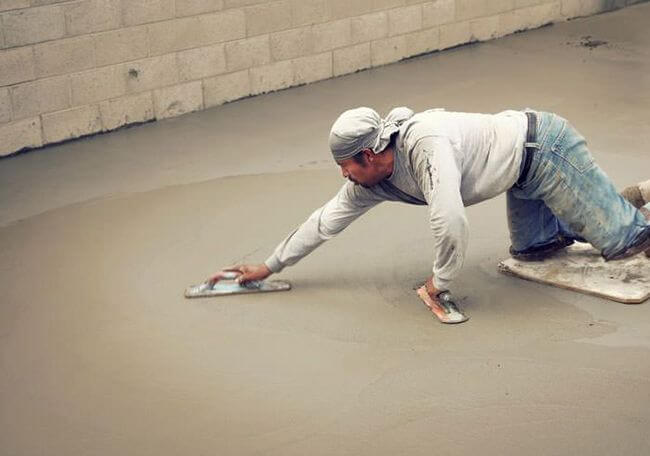

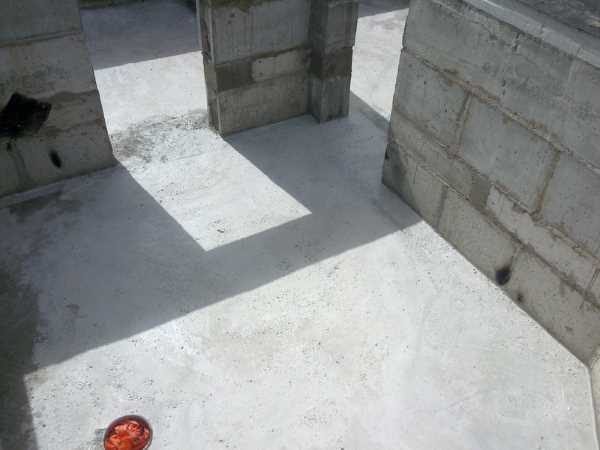

Чистова стяжка

Пристрій підбетонки висотою від 5 до 10 см дозволяє зробити рівну та жорстку основу під гідроізоляційний шар (наклеювання плівки, наплавлення бітуму). Інакше, при використанні рулонних бітумних матеріалів або плівки ПВХ їхнє укладання суттєво ускладнюється через розбіжність стиків на незакріпленому грунті.

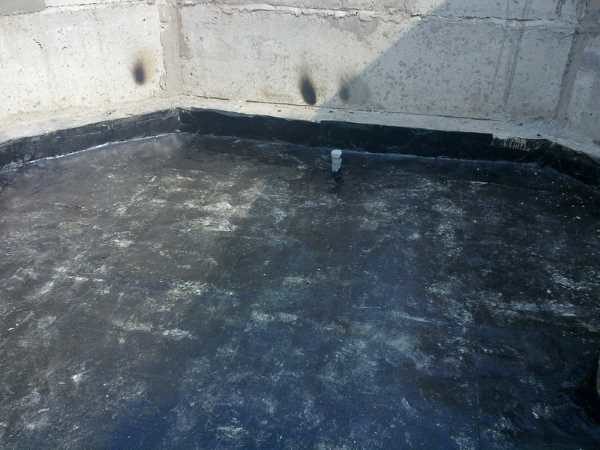

Бітумна гідроізоляція

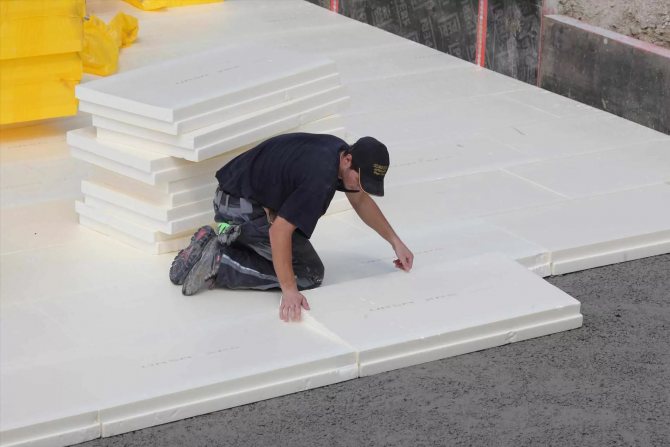

Укладання утеплювача

Як демпферний шар використовують смуги утеплювача або стрічку з однойменною назвою. Стрічка приклеюється безпосередньо до внутрішнього боку фундаменту або цоколя по периметру приміщення.

Будучи, по суті, перекриттям, підлога по ґрунту не зафіксована жорстко до стін приміщення. Тому він має такі якості в сфері ізоляції:

1. Місця зіткнення підлоги та цоколя, через наявність нижнього утепленого шару, повністю захищені від тепловтрат.
2. За допомогою демпферного шару, встановленого по периметру кімнати між стяжкою та стіною, приміщення можна захистити від вібрації та шуму.
3. Роботи з закладення швів і вирівнювання, які потрібні при укладанні плит, в цьому випадку не потрібні.
4. Плюсом є відсутність вільного простору (підлоги) під конструкцією підлоги.

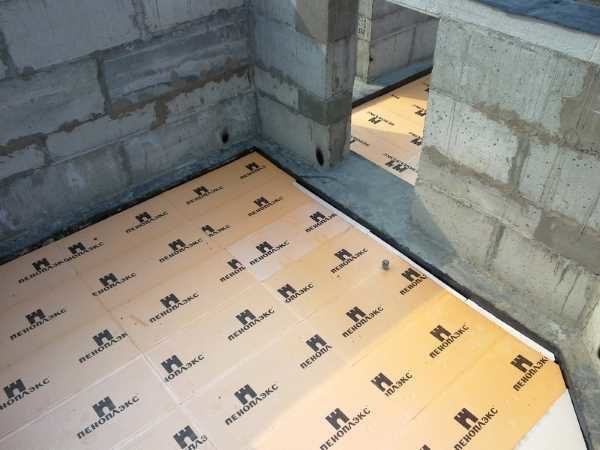

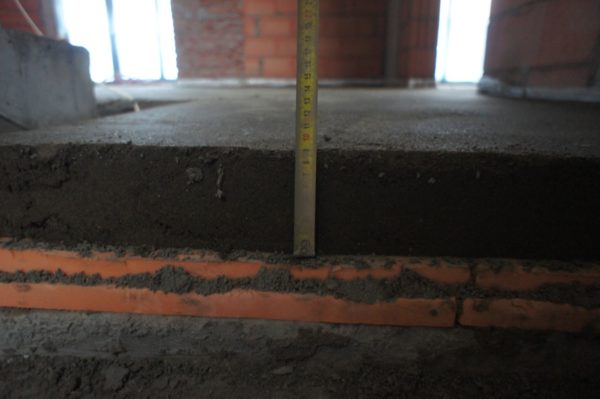

Утеплення підлоги піноплексом

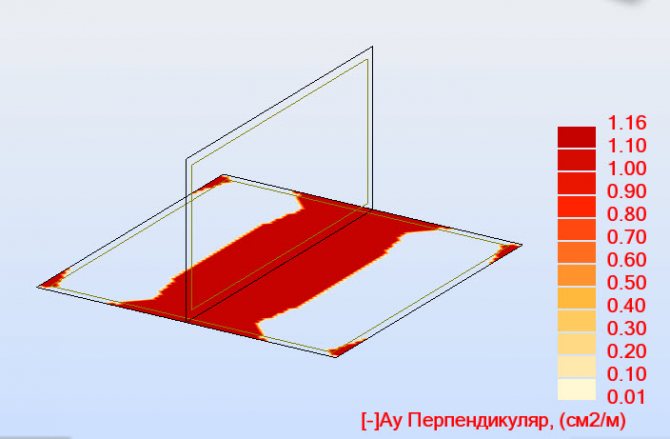

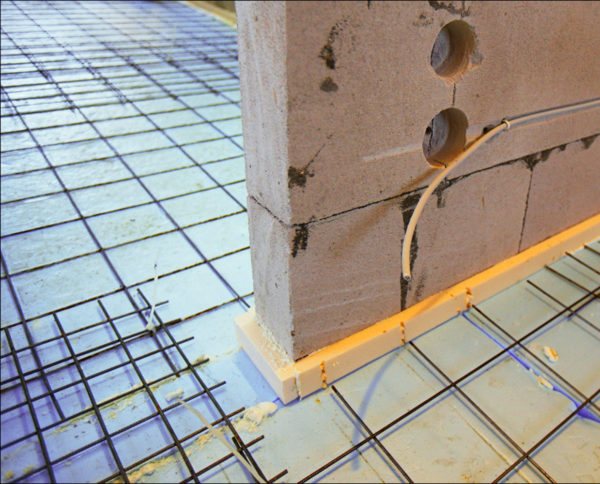

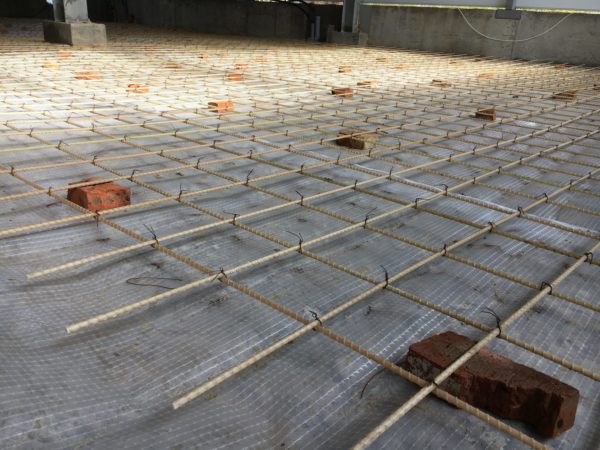

Армування

Плаваюча стяжка передбачає перед заливкою розчину заклад у приміщення стояків інженерних комунікацій – опалення, холодного та гарячого водопостачання, каналізації.

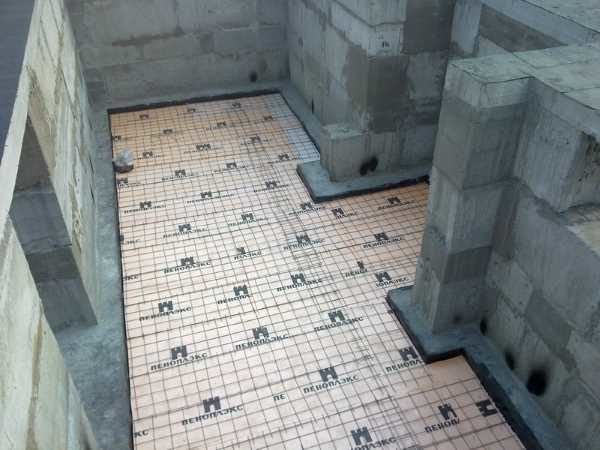

Армування

Штукатурні маяки або металеві профілі, які використовуються при заливанні розчину, дозволяють підвищити продуктивність робіт, що виконуються, і отримати якісне покриття.

Особливість проведення робіт полягає в тому, що ходити по армуючій сітці в процесі заливання підлоги не можна, тому існують два способи виконання робіт.

При заливанні розчину від далеких кутів приміщення у бік дверей, армуючій сітці всередині бетону надається необхідний рівень жорсткості, тому вільні ділянки арматури не зміщуються. Це спосіб називається “доріжки”.

Пересування по ділянці заливки можна здійснювати за допомогою трапів – встановлених в комірки сітки відповідних підставок із цегли або бруса, на які спираються дошки.

Через 3 доби можна проводити фінішне оздоблення підлоги.

армуюча сітка для стяжки підлоги

Піщана подушка – це не тільки шар, що вирівнює, це можливість відсікти негативний вплив підґрунтової води на бетонну підлогу. Пісок має властивість капілярного підняття води тільки на висоту 30 см. Якщо засипати його під будь-яку будівельну конструкцію саме цим шаром, вода просто не зможе дістатися до неї.

Підоснова виконує функції та підстави для наступних шарів, та гідроізоляційного бар’єру. Заливають її бетоном марки М100 чи М150 без проведення армування. Немає строгих вимог до рівності її поверхні, але сильних перепадів не повинно бути. Рекомендується заливати стяжку за один прийом без тривалих перерв, щоб згодом не утворилися тріщини по стиках. Навантажувати цей шар краще за пару тижнів, коли бетон добре просохне.

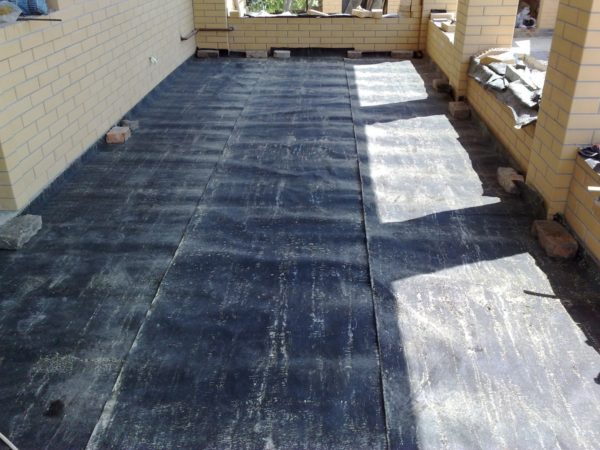

Шар гідроізоляції збирають із рулонних матеріалів. Це може бути традиційний грн.ройд або толь, сьогодні все частіше використовують полімерні плівки та мембрани. Оптимальне рішення – укласти гідропароізоляцію.

Ось деякі вимоги до укладання:

• рулонний матеріал укладається смугами з перехлестом країв 10-12 см;
• краї скріплюються будівельним скотчем, якщо використовується грн.ройд, його промазують гарячим бітумом або бітумною мастикою (холодною);
• гідроізоляція підлоги по ґрунту – це два шари, укладені смугами перпендикулярно один до одного;
• матеріал укладається із заходом на фундаментну стрічку на висоту підлоги, що заливається, тобто, пристрій самої підлогової основи – це плаваюча конструкція, що не контактує з фундаментом.

Наступний шар – утеплювач. Товщина вибирається із розрахунку обраного теплоізоляційного виробу. Якщо це пінополістирольні плити, то 10 см буде достатньо. Якщо керамзит, то мінімум 25-30 см, перліт можна укласти завтовшки 15-20 см.

Ще кілька моментів, що стосуються гідроізоляції та утеплення підлоги.

1. Керамзитовий або перлітовий шари треба зверху закрити гідроізоляційною плівкою. Пінополістирольні плити закривати не потрібно, тому що вони практично не змінюють своїх властивостей при взаємодії з вологою.
2. Якщо як утеплювач використовують керамзит, тобто варіант з’єднати в єдиний шар підоснову та теплоізоляційний матеріал. Тобто, в бетонний розчин як наповнювач додається керамзит. І цю суміш заливають по подушці з потовщенням до 20 див.
3. Якщо рівень ґрунтових вод знаходиться нижче 2 м і сама фундаментна конструкція вже простояла 3 роки, то підоснову можна не заливати.

Бетонна підлога по ґрунту

Рис.4. Конструкція підлоги по ґрунту. 1 – Бетонна підготовка; 2 – Гідро- газоізоляція; 3 і 4 – Теплоізоляція; 5 — Стяжка підлоги із системою «тепла підлога»; 6 і 7 – Чистова підлога; 8 – Розділовий кромковий шар.

Підлоги по грунту є багатошаровою конструкцією,Рис.4

. Пройдемося по цих шарах знизу вгору:

1. На ґрунтову подушку укладаютьматеріал, що перешкоджає фільтрації в ґрунтвологи
   , що міститься у свіжо покладеному бетоні (наприклад, поліетиленову плівку завтовшки не менше 0,15 мм.). Плівку заводять на стіни.
2. По периметру стін приміщення, загальну висоту всіх шарів підлоги закріплюютьрозділовий кромковий шар
   із смужок товщиною 20 – 30 мм, нарізаних із плит утеплювача.
3. Потім влаштовують монолітнубетонну підготовку підлоги
   завтовшки 50-80 мм. з тонкого бетону класу В7, 5-В10 на фракції щебеню 5-20 мм. Це технологічний шар, призначений для наклейки гідроізоляції. Радіус примикання бетону до стін 50-80 мм. Бетонну підготовку можна армувати сталевою або склопластиковою сіткою. Сітка укладається в нижню частину плити із захисним шаром бетону не менше 30 мм. Для армування бетонних основ може використовуватися сталева фібра довжиною 50-80 мм і діаметром 0,3-1 мм. На час твердіння бетон накривають пленкой або поливають водою. Читайте:
   «Склад та приготування тонкого бетону класу В10»
4. На затверділу бетонну підготовку підлогинаклеюється гідроізоляція, що наплавляється.
   Або укладаються на мастиці два шари рулонного гідроізоляційного або покрівельного матеріалу на бітумній основі із закладом кожного шару на стіну. Рулони розкочують і стикують з нахлестом 10 см. Гідроізоляція є бар’єром для вологи, а також є захистом від проникнення в будинок ґрунтових газів. Шар гідроізоляції підлоги слід обов’язково з’єднати з аналогічним шаром гідроізоляції стіни. Стикові з’єднання плівкових або рулонних матеріалів мають бути герметизовані.
5. На шар гідро- газоізоляціїукладають плити теплоізоляції.
   Екструдований пінополістирол буде, мабуть, найкращим варіантом для утеплення підлоги по ґрунту. Використовується також пінопласт, щільністю мінімум ПСБ35 (житлові приміщення) та ПСБ50 при великих навантаженнях (гараж). Пінопласт з часом руйнується при контакті з бітумом та лугом (це всі цементно-піщані розчини). Тому перед укладанням пінопласту на полімерно-бітумне покриття слід прокласти один шар поліетиленової плівки з нахлестом листів 100-150 мм. Товщина шару утеплювачапро технічний розрахунок.
6. На шар теплоізоляціїукладають підстилаючий шар
   (наприклад, поліетиленову плівку товщиною не менше 0,15 мм.), яка створює бар’єр для вологи, що міститься у свіжоукладеному бетоні стяжки підлоги.
7. Потімукладають монолітну армовану стяжку
   із системою «тепла підлога» (або без системи). При підігріві підлог необхідно у стяжці передбачити температурні шви. Монолітна стяжка має бути товщиною не менше 60 мм. виконується з бетону класу не нижче В12,5 або розчину на основі цементного або гіпсового в’яжучого з міцністю на стиск не нижче 15 МПа (М150 кгс/см 2 ). Стяжку армують звареною сталевою сіткою. Сітку укладають у нижню частину шару. Читайте:
   “Як правильно зробити бетонну стяжку підлоги”.Для більш ретельного вирівнювання поверхні бетонної стяжки, особливо якщо чистову підлогу роблять з ламінату або лінолеуму, поверх шару бетону наносять розчин, що самовирівнюється, з сухих сумішей заводського виготовлення товщиною не менше 3 см.
8. На стяжкумонтують чистову підлогу
   .

Вимоги, які пред’являються під час облаштування підлоги по грунту

Зробити таку підлогу нескладно своїми руками, але перш ніж приступити до виконання робіт, треба знати вимоги, які пред’являються до бетонного покриття, виконаного по ґрунту:

• ґрунт повинен бути сухим, щільним і нерухомим;
• перед створенням підлоги, необхідно визначитися з навантаженнями, які він витримуватиме;
• залягання ґрунтових вод, має бути не ближче 4-5 м до поверхні;
• підлога має бути гідроізольована і утеплена.

Якщо ви плануєте встановлювати систему теплої підлоги, при облаштуванні бетонного покриття обов’язково залишають зазор між ним і стіною, який повинен становити 15-20 мм, інакше під час експлуатації бетонна основа пошкодиться.

Фахівці рекомендують облаштовувати бетонну підлогу по ґрунту тільки в тому випадку, коли в будинку постійно живуть, і вона опалюється. У не опалюваному приміщенні в зимовий час ґрунт може промерзнути, на конструкцію почнуть діяти сили пучення, що може призвести до його руйнування.

Під час будівництва будинку рекомендується переходити до облаштування підлоги тільки після спорудження стін та даху.

Основні переваги бетонної підлоги по ґрунту:

• просто та легко монтувати;
• високі показники міцності, надійності та зносостійкості;
• висока морозостійкість;
• підходить для влаштування теплої підлоги;
• невисока вартість.

https://www.youtube.com/watch?v=

Приступати до роботи варто тільки після того, як змонтовані всі конструкції, що несуть: стіни, перекриття, покрівля. Важливо перед початком робіт правильно визначити конструкцію пирога. Він може відрізнятись для різних випадків. Є три варіанти розташування стяжки з бетону:

• основою під заливку стає ґрунт (підлоги по ґрунту);
• заливання по міжповерховому перекриттю;
• заливка по горищному перекриттю при влаштуванні холодного горища.

У першому та останньому випадку обов’язкове укладання теплоізоляційних матеріалів, товщина шару яких розраховується за вимогами теплотехніки. У другому випадку утеплювачі можуть укладати з міркувань шумоізоляції, оскільки бетон погано запобігає поширенню шуму.

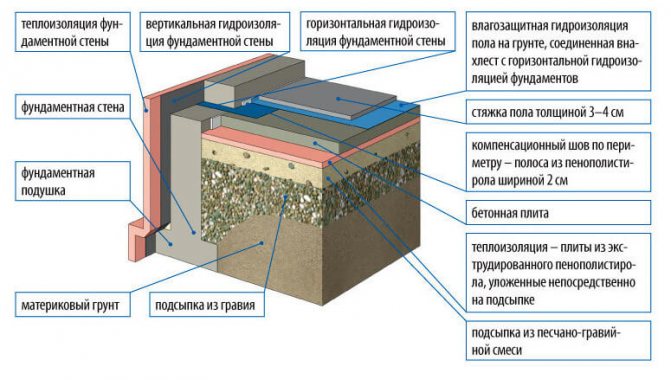

Варіант – бетонна підлога по ґрунту без бетонної підготовки

Застосовуючи сучасні будівельні матеріали,бетонну підлогу по ґрунту часто роблять без шару бетонної підготовки. Шар бетонної підготовки потрібен як основа для наклейки рулонної гідроізоляції на паперовій або тканинній основі, просоченої полімер-бітумним складом.

У підлогах без бетонної підготовки в якості гідроізоляції використовують міцнішу спеціально призначену для цього полімерну мембрану, профільовану плівку, яку укладають прямо на грунтову подушку.

Профільована мембрана є полотном з поліетилену високої щільності (ПВП) з відформованими на поверхні виступами (зазвичай сферичними або у формі зрізаного конуса) висотою від 7 до 20 мм. Випускається матеріал густиною від 400 до 1000 г/м 2 і поставляється в рулонах шириною від 0,5 до 3,0 м, довжиною 20 м.

За рахунок текстурованої поверхні профільована мембрана надійно фіксується в піщану основу, не деформуючись і не зміщуючись у процесі монтажу.

Зафіксована в піщану основу профільована мембрана забезпечує тверду поверхню, придатну для укладання теплоізоляції та бетону.

Поверхня мембран витримує без розривів пересування робітників та машин для транспортування бетонних сумішей та розчинів (виключаючи машини на гусеничному ходу).

Термін служби профільованої мембрани понад 60 років.

Профільована мембрана укладається на добре ущільнену піщану подушку вниз шипами. Шипи мембрани зафіксуються у подушці.

Шви між рулонами, покладеними внахлест, ретельно проклеюють мастикою.

Шипована поверхня мембрани надає їй необхідної жорсткості, що дозволяє укладати безпосередньо на неї плити утеплювача та бетонувати стяжку підлоги.

Якщо для влаштування шару теплоізоляції застосовують плити з екструдованого пінополістиролу з профільованим з’єднанням стиків, такі плити можна укласти прямо на грунтову засипку.

Підсипання із щебеню або гравію завтовшки не менше 10 см нейтралізує капілярний підйом вологи з ґрунту.

Полімерну плівку гідроізоляції у цьому варіанті укладають поверх шару утеплювача.

Якщо верхній шар ґрунтової подушки відсипати з керамзиту, можна відмовитися від шару утеплювача під стяжкою.

Теплоізоляційні властивості керамзиту залежить від його насипної щільності. З керамзиту з насипною щільністю 250-300 кг/м 3 достатньо виконати теплоізоляційний шар товщиною 25 см. Керамзит з насипною щільністю 400-500 кг/м 3 , щоб досягти такої ж теплоізоляційної здатності, доведеться укласти шаром товщиною 45 см. 15 см і ущільнюється за допомогою ручного або механічного трамбування. Найлегше утрамбовується багатофракційний керамзит, який містить гранули різного розміру.

Керамзит досить легко насичується вологою з грунту нижче. У вологого керамзиту знижуються теплоізоляційні властивості. З цієї причини між ґрунтом основи та шаром керамзиту рекомендується влаштовувати бар’єр для вологи. Таким бар’єром може бути товста гідроізоляційна плівка.

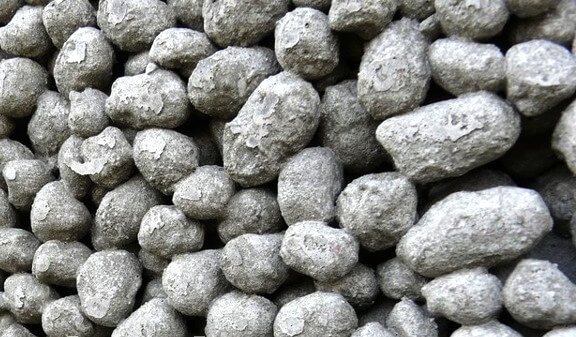

Керамзитобетон крупнопористий без піщаний капсульований. Кожна гранула керамзиту поміщена в цементну водонепроникну капсулу.

Міцним, теплим і з низьким водопоглинанням буде основа для підлоги, виготовлена ​​з великопористого без піщаного керамзитобетону.

Умови будівництва

Армована монолітна бетонна плита, яку є системою підлоги по грунту, виготовляється на піщано-щебеневому утрамбованій основі. Баластна підсипка формує основу та покриття необхідної висоти та передає навантаження від плити на грунт.

Вартість заходів захисту плити від вологи залежить від глибини проходження підземних вод. При глибині 3 метри і більше проблем не виникне.

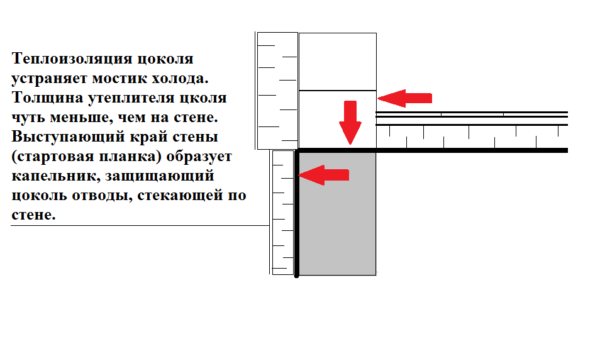

Спосіб усунення містка холоду

Захистити конструкцію знизу від впливу вологи та тепловтрат дозволяє шар тепло- та гідроізоляції, покладеної на несучу основу. Від морозного пучення ґрунт можна захистити відсіканням містка холоду, що спричиняє замерзання вологи. Для цього цоколь будинку із зовнішнього боку утеплюють за допомогою листового пінопласту.

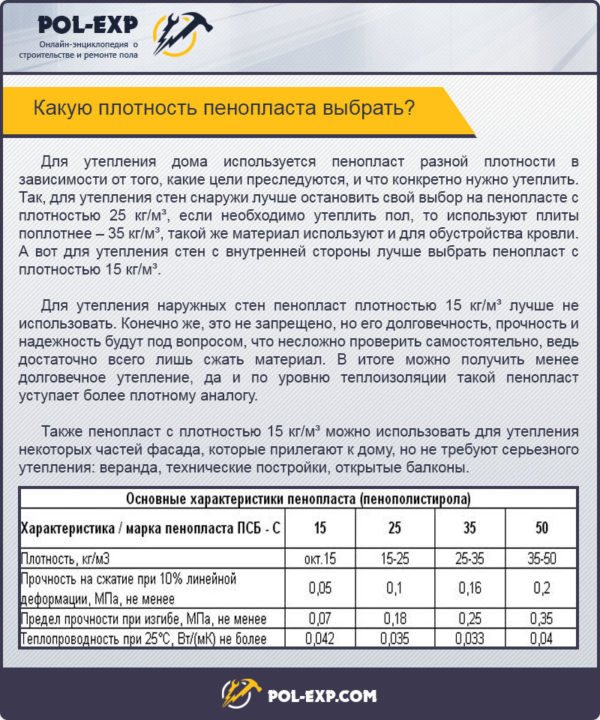

Яку щільність пінопласту вибрати?

Особливих вимог щодо вибору висоти розташування конструкції підлоги щодо стрічки фундаменту немає. Єдиний параметр, який необхідно враховувати полягає в розташуванні вхідних дверей та нульової позначки підлоги щодо неї. Важливо уникнути серйозного перепаду висоти рівня ґанку та підлоги внутрішнього приміщення, передбачивши цей нюанс ще на стадії проектування.

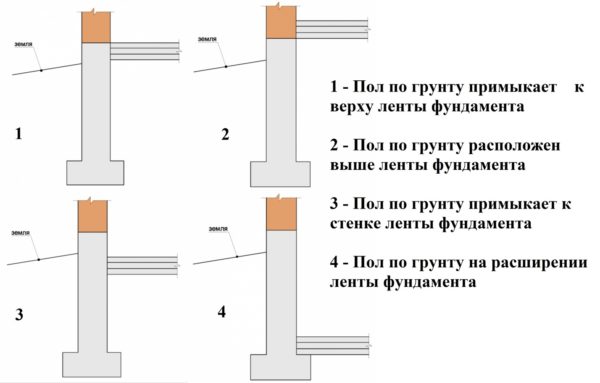

Варіанти розташування системи підлоги щодо фундаменту

При правильному виготовленні дверного отвору на стадії заливки стрічкової опори виготовлення підлоги по грунту зводиться до того, що його верх з урахуванням фінішного шару повинен збігатися з рівнем порога.

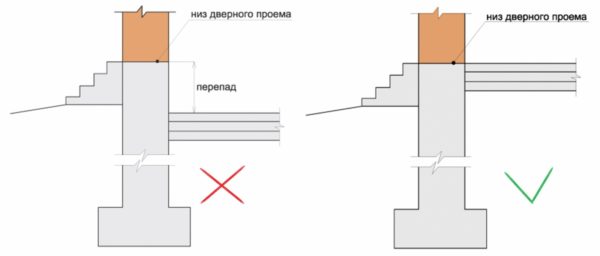

Рекомендації щодо розташування підлоги щодо дверного отвору

У процесі заливання стрічкового фундаменту вже необхідно мати уявлення про місце розташування дверного отвору та його параметри.

Вибір матеріалів

Чорну стяжку завтовшки близько 8 см заливають по шару поліетиленової плівки, а зверху на неї укладають ще два шари поліетилену внахлест для створення гідроізоляції. На цьому етапі необхідно забезпечити герметичність з’єднання поліетиленових полотен між собою.

Багатошарова конструкція передбачає послідовне укладання шарів: пісок, а зверху щебінь або керамзит. Після цього формують підбетонку, захисні шари та чистову стяжку, яка стане основою для фінішного матеріалу. Якщо ґрунт занадто вологий, то від використання керамзиту рекомендовано утриматися через здатність матеріалу поглинати надлишки вологи та змінювати свою форму під її впливом.

Пісок та щебінь у цій конструкції захищають приміщення від попадання вологи. При цьому обидва шари ретельно трамбують, а щебінь обробляють бітумною мастикою.

Гідроізоляція підлоги рулонним матеріалом

Теплоізоляційний шар виробляють за допомогою наступних матеріалів (на вибір):

• екструдований пінополістирол;
• мінеральна вата
• піноскло;
• пінопласт.

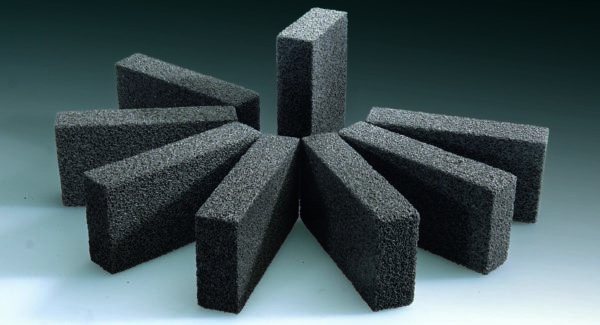

Піноскло

На завершальному етапі укладають армовану чистову стяжку. Важливо виконати її максимально рівною, тому заливку розчину роблять по маяках, контролюючи процес за допомогою вимірювальних інструментів (рівня).

Наявність фундаменту не позначається на властивості підлоги по грунту, змінюється лише характер його взаємодії з основним конструктивним елементом будівлі.

Універсальний фундамент

Залежно від типу фундаменту – стрічкового чи стовпчастого залежить спосіб примикання системи підлоги.

Стрічкова опора

Стовпчасті опори влаштовуються таким чином, що підлога стикається з ростверком, якщо вона невисока або знаходиться під ним.

Примикання при низькому ростверку

Коли ростверк високий, зазор, що утворився, між ним і підлогою закривають у процесі заливання за допомогою дощок і залишають їх усередині конструкції.

Примикання конструкції підлоги за умови високого ростверку

Що стосується плитного фундаменту, то він є конструкцією підлоги, що спирається на грунтову основу. Влаштування підлоги по грунту за умови існування стрічкового фундаменту, виробляється таким чином, що підлога примикає до її внутрішньої стінки.

Види конструкцій

Незалежно від виду конструкції підлоги по грунту, вона складається з декількох основних шарів.

Таблиця 1. Будівельна спідниця

Конструкція підлогиПроцес укладання Проходження ґрунтових вод вище 2 м1. Утрамбують грунтову основу. 2. Насипають піщаний шар. 3. Насипають щебеневий шар. 4. Укладають шар поліетилену. 5. Виконують заливання підбетонки. 6. Кладають гідроізоляційний шар із грн.ройду. 7. Укладають шар утеплювача. 8. Заливають чистову стяжку. 9. Укладають фінішне покриття. При низькому проходженні ґрунтових вод та підсипкою1. Утрамбують грунтову основу. 2. Насипають піщаний шар. 3. Насипають щебеневийшар. 4. Укладають шар поліетилену. 5. Виконують заливання підбетонки. 6. Укладають шар утеплювача. 7. Заливають розчин. 8. Укладають фінішний матеріал. Низьке проходження підземних вод без підбетонки та підсипки1. Утрамбують грунтову основу. 2. Насипають піщаний шар. 3. Насипають щебеневий шар. 4. Зливу проливають рідким бетонним розчином. 5. Укладають шар утеплювача. 6. Заливають розчин. 7. Укладають фінішний матеріал. Низьке проходження підземних вод без підсипки з підбетонкою1. Утрамбують грунтову основу. 2. Укладають шар поліетилену. 3. Виконують заливання підбетонки. 4. Укладають шар утеплювача. 5. Заливають чистову стяжку. 6. Укладають фінішне покриття. Конструкція із системою «тепла підлога»1. Утрамбують грунтову основу. 2. Насипають та ущільнюють піщаний шар. 3. Насипають та ущільнюють щебеневий шар. 4. Виконують заливання підбетонки. 5. Кладають гідроізоляційний шар із грн.ройду. 6. Укладають шар утеплювача. 7. Заливають чистову армовану стяжку.(без зазору) із теплоносіями. 8. Укладають фінішне покриття.

Підлога по ґрунту з сухою збірною стяжкою

У підлогах по грунту як верхній шар, замість бетонної стяжки, у ряді випадків вигідно робити суху збірну стяжку з гіпсоволокнистих листів, з листів водостійкої фанери, а також з елементів підлоги заводської готовності різних виробників.
Для житлових приміщень першого поверху будинку більшепростим і дешевим варіантомбуде влаштування підлоги по грунту з сухою збірною стяжкою підлоги, Рис.5.

Підлога зі збірною стяжкою боїться затоплень. Тому його не слід робити в підвалі, а також у вологих приміщеннях – ванній, котельні.

Підлога по ґрунту зі збірною стяжкою складається з наступних елементів (позиції на рис.5):

Стандартне стягування своїми руками виконується досить просто. Однак якщо мова про укладання основи на ґрунт у приватному будинку, то технологія виготовлення бетонного «пирога» відрізняється, тому що в цьому випадку враховується те, що підлога повинна залишатися теплою, тому потрібно уточнити рівень ґрунтових вод та інші особливості ґрунту.

Щоб підготувати настил для майбутнього покриття для підлоги самостійно, необхідно в першу чергу визначити з якої кількості шарів необхідно робити стяжку.

Статті по темі

Як зробити тротуарну плитку, що світиться, своїми руками.

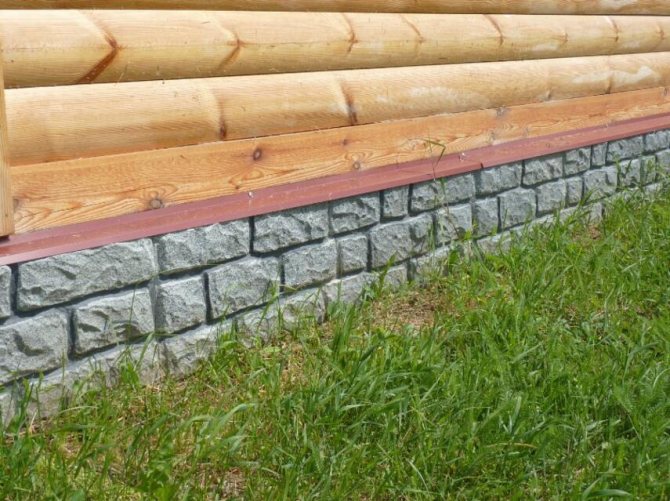

Як і чим обробити цоколь пальового фундаменту будинку. Поради

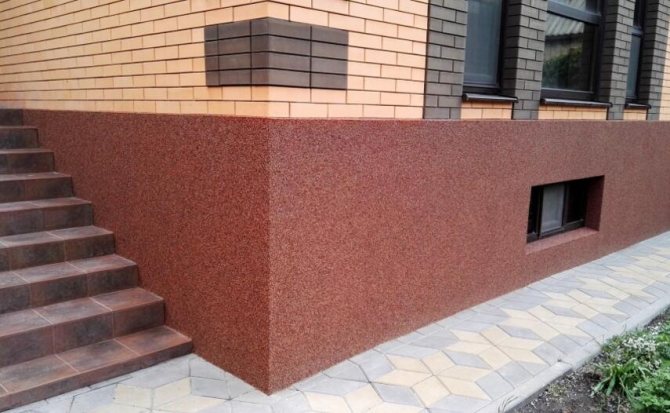

Цоколь будинку-для чого потрібний? Оздоблюємо матеріали

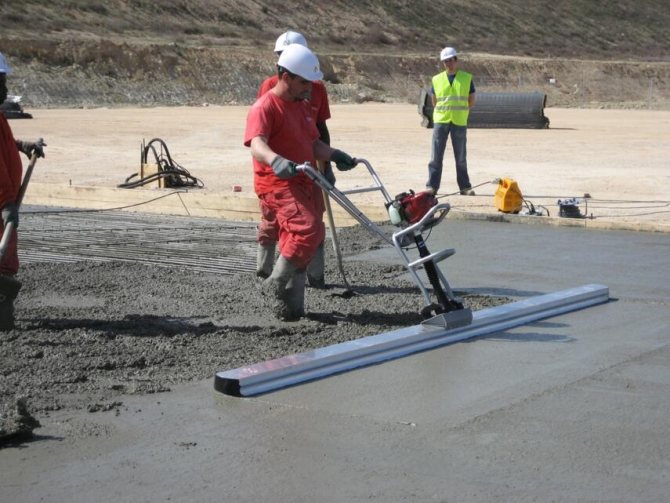

Як зробити своїми віброрейками для бетону

Як закрити стовпчастий фундамент приватного будинку: забірки, сайдинг, натуральний камінь

Покрокова інструкція з будівництва каркасного будинку самому

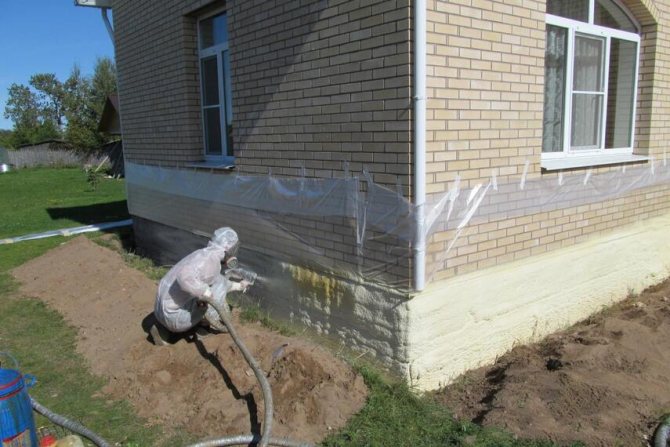

Утеплення фундаменту приватного будинку своїми руками

Саморобна віброплита з електродвигуном своїми руками для ущільнення ґрунту: розміри Відео

Відгуки ()

Чорнова стяжка, гідро- та теплоізоляція

Найкраще почекати близько 10-15 днів, перед виконанням наступних робіт, оскільки цей час потрібен на кристалізацію рідкого скла.

1. Насипте пісок кількома шарами (приблизно 200 мм) і ретельно змочіть і утрамбуйте кожен із них. При цьому бажано не ходити першим шаром.
2. Викладіть щебінь (можна додати до нього керамзит) та також утрамбуйте його.
3. Покладіть поліетилен із загином 20-30 мм на стіни. При цьому плівкою не варто ходити в черевиках з твердими підошвами.
4. Виконайте чорнову стяжку. Перед тим як залити її підготуйте «слабкий» бетонний розчин із ЦП, піску та щебеню, у пропорції 1:3:4. Також до нього рекомендується додати сталеву фібру, щоб отримати армування. На 1 кубометр бетону потрібно 1 кг фібри.
5. Зачекайте 48 годин і залізніть застигаючий бетон за допомогою рідкого скла і води, в пропорції 1:10, а також цементу, який потрібно практично втерти в плиту тонким шаром.

1. Обробіть поверхню рідким бітумом і покладіть грн.ройд з припуском 30-50 мм.
2. Пропаяйте стики грн.ройду будівельним феном.
3. Візьміть ЕППС завтовшки 30 мм для створення теплоізоляційного шару та проклейте стики спеціалізованим скотчем. Краще укласти одразу два шари матеріалу.

Пам’ятайте, що через підлогу приміщення втрачає до 35% тепла, тому теплоізоляційному шару необхідно приділити особливу увагу. Гонячись за економією, ви, зрештою, елементарно переплачуватимете за опалення будинку.

Чистова стяжка

Фінішна стяжка підлоги повинна робитися в такий спосіб:

1. Уздовж усього периметра приміщення проклейте спеціальну стрічку, що демпфує, товщиною 1,5-2 см так, щоб вона «зачепила» плити ЕППС.
2. Використовуючи сітку з осередками 10 х 10 см і товщиною дроту близько 3 мм, укладіть армуючий шар. При цьому він укладається на підставках (підійдуть затори від звичайних пластикових пляшок).
3. Розведіть розчин ЦП М 500 та піску (співвідношення 1:3).
4. Залийте фінішний шар та розрівняйте його, використовуючи правило або прасувальницю.

Після цього шар «дозріватиме» близько 35 днів, протягом яких поверхню необхідно щодня змочувати водою, щоб вона не дала тріщин.

В описаному вище процесі створення стяжки відсутній етап установки напрямних. Справа в тому, що якщо робити стяжку підлоги по маяках, то доведеться створювати ненадійну і досить громіздку споруду. До того ж маячок може змінити своє становище через арматуру. Тому найпростіше протягом формування «пирога» орієнтуватися по крейдяним позначкам на стінах, а після повного застигання бетону, покрити підлогу складом, що самовирівнюється.

Нюанси, які слід врахувати

Конструкція підлоги вибирається залежно від умов експлуатації. Існує кілька провідних факторів:

1. Рівень експлуатаційних навантажень. Якщо вони становлять понад 200 кг, то армуюча сітка повинна мати діаметр прутка 4 мм, якщо навантаження менше зазначеного значення, то достатньо 3 мм.
2. Відстань від поверхні землі, де проходять підземні води. У розрахунок рекомендується брати найвище значення (під час паводку чи сезонного танення снігу).
3. Призначення конструкції – з теплоносіями (система “тепла підлога”) або звичайна. Підлога з водяним або кабельним теплоносієм передбачає пристрій по периметру приміщення проміжку між чистовим бетонним покриттям і стіною 2 см. Нижні шари примикають до стін.

Пінопласт як утеплювач

Питання відповідь

Таблиця 2. Найпопулярніші питання

ПитанняВідповідьЧи підходить бита цегла і будівельне сміття як заміна щебеню в шарі, що підсипаєКолота цегла не впорається із захистом плити від вологи. Як вирівнююча підсипка вони теж не годяться через різницю в розмірах окремих елементів, які не підлягають якісній трамбуванні і не забезпечують нормальну роботу всієї конструкції підлоги. Чи можна відмовитися від сітки для армування і замінити її не пов’язаними прутками при використанні жестко закріплених прутків, що формують осередки сітки 10 х 10 см. Чи можна використовувати керамзит в підсипці замість щебеню. Хоча як вирівнюючий шар при сухому грунті цей легкий, недорогий матеріал цілком придатний і може замінити щебінь. Чи можна замість пристрою підбетонки виконати проливкуа є пристрій шару, що перешкоджає проходженню вологи, то проливка завадить щебеню справлятися з покладеною на нього функцією. Чи здатний поліетилен під чорновою стяжкою замінити гідроізоляційний шар Ні, тому що цей шар є технологічним, що захищає підсипку від цементного молочка. Чи можна відмовитися від виконання підбетонки, а гідроізоляційний та утеплювальний шарукласти безпосередньо на підсипку. Укладають гідроізоляційний шар на рівну, міцну основу – це дозволяє продовжити термін його служби. Те саме стосується і укладання утеплювача, який повинен фіксуватися нерухомо і не провокувати утворення тріщин на поверхні підлоги.

Роль теплоізоляційного шару полягає в наступному:

1. У зменшенні чи виключенні тепловтрат.
2. У захисті конструкції від вологи, що надходить із землі.
3. У звукоізоляції приміщення.
4. У винятку процесу пароутворення.
5. У створенні оптимальних мікрокліматичних показників.

Теплоізоляція та армування сіткою

При влаштуванні простої підлоги по ґрунту можливе застосування звичайної поліетиленової плівки. Процес відбувається так:

1. При укладанні поліетилену (150 мк) по готовій, утрамбованій основі, полотна плівки кладуть внахлест (15-20 см) і ретельно проклеюють скотчем місця стиків. Краї по периметру приміщення заводять на стіни на висоту 10 – 20 см. Щоб бути впевненим у надійності гідроізоляційного шару, процедуру укладання плівки можна зробити двічі, щоразу ретельно фіксуючи матеріал.
2. Товщина утеплювача (пінопласту або пінополістиролу) не повинна бути меншою за 10 см. Через те, що пінопласт боїться впливу вологи, його з двох сторін захищають, описаним вище способом.
3. Зверху на утеплювач укладають сітку з осередками 10 х 10 см і діаметром дроту 3-ч мм.
4. Після цього заливають стяжку на висоту 5 див.

Плаваюча стяжка з піноплексом

Такий спосіб організації статі має свої плюси та мінуси. З позитивних якостей можна відзначити таке:

1. Підходить для більшості ґрунтових основ.
2. Якісне утеплення фундаменту підвищує його стійкість до впливу навантаження при морозному пученні грунту.
3. Витрата розчину менша, ніж при влаштуванні плитного фундаменту.
4. Така підлога довговічна.
5. Немає необхідності виконувати додаткове утеплення труб та інших комунікацій, що проходять у конструкції підлоги.
6. Підходить для укладання фінішного матеріалу.
7. Відпадає потреба у створенні якісної вентиляції підпільного простору.

До недоліків відноситься те, що вартість робіт може збільшитись при зведенні високого цоколя.

Армування підлоги

Місце розташування арматури у масиві стяжки залежить від наявності у ній теплоносіїв. Якщо це тепла підлога, то сітку, що армує, розташовують над трубами і передбачають близько 3 см шару стяжки зверху. У звичайній підлозі сітку розташовують приблизно посередині масиву стяжки (3 см до верху).

Стяжка звичайної статі

Стяжка теплої водяної підлоги
