Каналізація – це одна з основних інженерних комунікацій, необхідна для комфортного існування у квартирі чи будинку. Сьогодні широко застосовують пластикові труби для каналізації, цей матеріал має відмінні експлуатаційні характеристики, а монтувати його набагато легше, ніж труби із чавуну чи сталі. Розглянемо основні характеристики пластикових труб для каналізації, їх розміри і як можна змонтувати трубопровід.

Сьогодні в переважній більшості випадків для монтажу та ремонту системи водовідведення використовуються пластикові труби для каналізації. Щоб зібрати трубопровід будуть потрібні фітинги – заглушки, трійники засувки. Труби можуть бути виконані з різних видів полімерів – полівінілхлориду, поліетилену, поліпропілену.

Матеріали для виготовлення труб

Розглянемо, які види пластикових труб можуть бути використані для монтажу каналізаційної системи та які їх технічні характеристики.

Полівініл хлорид

Цей полімер має багато назв, його називають ПВХ, вініпласт, хлорвініл та ін. Цей матеріал часто використовується, якщо монтується пластикова каналізація. Основні властивості, якими відрізняється каналізаційна труба із ПВХ:

• Стійкість до різних агресивних середовищ – лугів, кислот, мінеральних олій та ін.
• Щільність полімеру, що йде виготовлення труб, становить 1,35 – 1,43 г/см³.

• Матеріал негорючий, але при розігріві до 120 градусів полімер починає розкладатися, виділяючи в атмосферу хлористий водень.
• Слід пам’ятати, що ПВХ труби починають деформуватися при температурі близько 65 градусів.

З ПВХ виготовляють труби для зовнішньої каналізації та внутрішніх мереж. Крім того, з цього матеріалу випускаються запчастини фурнітури – трійники, засувки, заглушки та ін. Розміри каналізаційних труб залежать від призначення. Для внутрішніх мереж використовується труба 50 мм, для стояка використовується труба каналізаційна пластикова 110 мм.

Порада! Діаметр пластикових труб для каналізації підбирають відповідно до проекту. Так, при монтажі внутрішньої каналізації із пластикових труб можуть бути використані пластмасові труби 32, 40, 50, 75, 90 мм. Труба 90 мм або 100 мм іноді застосовується для монтажу зовнішніх мереж.

Поліпропілен

Поліпропілен – універсальний пластик, який застосовується для виготовлення різних типів труб. Наприклад, з нього роблять труби для збирання водопроводу та систем відведення стоків. Виготовляють з поліпропілену та пластикові труби для зовнішньої каналізації та злив. Властивості матеріалу:

• Щільність цього полімеру 0,91 г/см³, тому поліпропіленові труби відрізняються найменшою вагою серед усіх пластикових.
• Труби з поліпропілену відрізняються високою стійкістю до стирання, тому їх рекомендують застосовувати для транспортування середовищ із включенням абразивних частинок.
• Поліпропілен більш стійкий до високих температур ніж ПВХ. Він починає розм’якшуватися за 140 градусів, а плавитися – за 175 градусів.

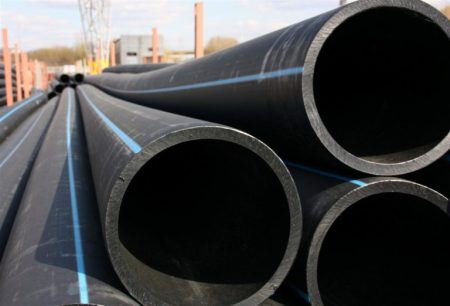

Поліетилен

З цього матеріалу виготовляються різні види пластикових каналізаційних труб, за допомогою яких збирають каналізацію. Основні властивості матеріалу:

• Найвища стійкість до хімічних впливів.
• Здатність зберігати свої властивості за низьких температур. Навіть якщо в трубі замерзне вода, крижана пробка не зруйнує трубопровід. Труба просто трохи розтягнеться, пристосовуючись до нових умов. Після того, як лід розтане, труби набудуть колишньої форми.
• Труби з ПНД і ПВД не витримують дії високих температур, максимально можлива температура середовища, що транспортується – 80 градусів.

Характеристики виробів із пластику

До категорії пластикових труб відносять вироби з поліпропілену, поліетилену та полівінілхлориду. Каналізаційні труби, виготовлені з цих матеріалів, мають багато подібностей.

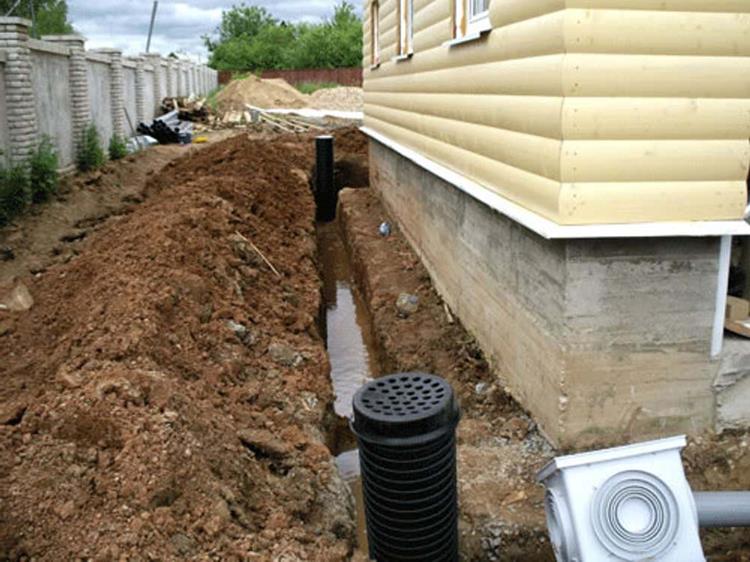

підготовка траншей для укладання каналізаційної труби

У продажу є трубопроводи із стандартними типорозмірами. Їх діаметр визначається ГОСТами, тобто труби можуть мати розміри 10, 50, 90, 110, 300 та 160 мм. Також є вироби великих діаметрів, але вони не підходять для приватного будівництва.

В основному з’єднання труб із пластику проводиться за схожою технологією вставкою у фітинг або інший трубопровід. До фітингів відносять трійники, куточки, хрестовини, відводи, ревізії, заглушки.

Всі пластикові вироби мають легку вагу, щільність 0,95-1,4 г/см куб, відрізняються діелектричними властивостями. Труби мають слизьку та гладку поверхню, що захищає їх від відкладень.

Полівінілхлоридні труби стійкі до лугів, кислот та мінеральних олій. Вони відрізняються тривалою експлуатацією, але при температурі 70 градусів починається втрата їхньої міцності. Тому вони не підходять для обладнання промислової каналізації. Також труби ПВХ тверді та злегка тендітні, відрізняються низькою звукоізоляцією.

Поліетиленові труби відрізняються від ПВХ-виробів більшою слизькістю та податливістю. Поліетилен характеризується кращим шумопоглинанням, стійкістю до механічних пошкоджень, кращою хімічною стійкістю до кислот, біомаси та лугів. З поліетилену можуть випускатися гофровані вироби, призначені для підземного монтажу, стійкі до тиску та зміщення ґрунту. Але є ризик деформації труби під час наливання гарячої води.

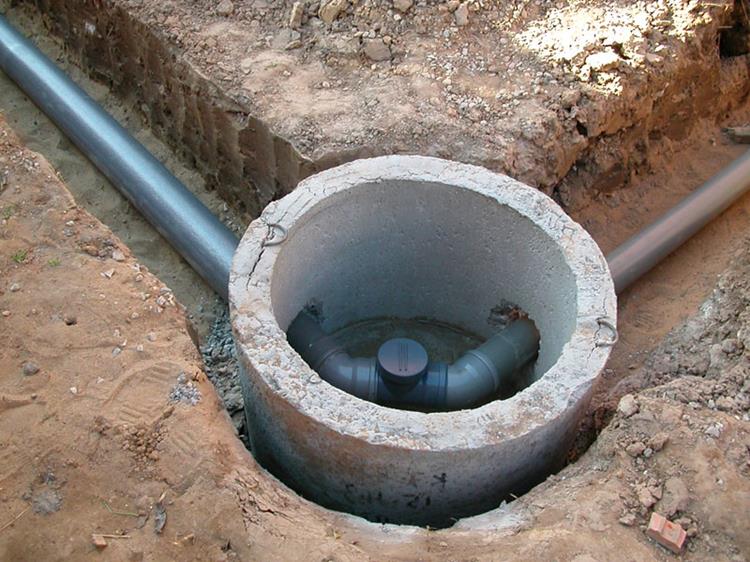

встановлення ревізійних колодязів

Більш міцним матеріалом для напірних труб є поліпропілен. Температура його розм’якшення сягає 140 ºС, плавлення – 175 град. Поліпропіленова каналізація стійка до зливу окропу, але при температурі менше 5 ºС матеріал стає крихким. Через це трубопроводи потрібно прокладати під землею або теплоізолювати їх. Поліпропілен відрізняється високою стійкістю до зношування, тому може використовуватися для зливу стоків з великим вмістом абразивних твердих елементів.

Характеристики виробів із чавуну та інших матеріалів

Чавунні труби часто можна зустріти у старих будинках, але в облаштуванні новобудов їх вже не рекомендують. Єдиною перевагою чавунних труб перед пластиковими є їхнє високе шумопоглинання. Загалом вони характеризуються великою масою, високою вартістю, складним монтажем. Їх можуть використовувати для прокладання під дорогами через високу міцність. Якщо ви зупинили вибір на цих трубах, краще вибирати вироби, оброблені складом від корозії.

При спорудженні каналізаційної системи в містах та на підприємствах можуть використовуватись керамічні, залізобетонні та азбестоцементні трубопроводи. Але у побутових умовах їх не застосовують.

Який трубопровід краще вибрати для внутрішньої каналізації?

В основному власники будинків відмовляються від чавунних виробів через важкий монтаж і велику масу, віддаючи перевагу пластиковим аналогам. Пластикові трубопроводи можна прокладати самостійно без спеціалістів. До того ж пластик характеризується стійкістю до агресивної дії середовища та міцністю.

Для прокладання внутрішньої каналізації краще вибрати полівінілхлоридні вироби, які стійкі до стічних вод з різними температурними показниками. Труби витримують промерзання та тиск ґрунту, не утворюють тріщин та відсутня втрата форми. Крім того, пластмасові конструкції герметичні та стійкі до корозії.

У правилах прокладання каналізації є одна умова, якої необхідно обов’язково дотримуватися – уникати різких перепадів за рівнями та поворотами. При укладанні каналізації потрібно дотримуватись нормативної документації СНиП П-Г.3-62.

забезпечення правильного кута ухилу каналізаційної труби

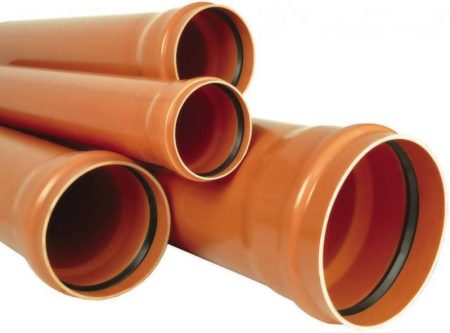

Діаметри пластикових труб

Якими мають бути розміри пластикових труб для каналізації? Відповідь на поставлене питання залежатиме від призначення трубопроводу та запланованого навантаження на систему:

• Унітаз – це такий сантехнічний прилад, в якому в момент спуску води з бачка миттєво виявляється великий обсяг води. Крім того, в унітазі можуть бути тверді відходи, які зможуть забити просвіт труб із пластику малого діаметра.
• Часто виникає питання, чи варто збільшувати діаметр пластикової каналізаційної труби на випуску в туалеті, якщо поруч із унітазом знаходиться ще й біде? Насправді необхідності в цьому немає, оскільки складно уявити собі ситуацію, що обидва ці предмети сантехніки будуть використовуватися одночасно, причому з максимальним навантаженням і протягом тривалого часу. Тому додаткове встановлення біде не тягне за собою обов’язкове збільшення діаметра випуску.

• Слід пам’ятати, що діаметр пластикових каналізаційних труб для випусків різних сантехнічних приладів підбираються так, щоб при зливі в ній залишався невеликий зазор для повітря. Підбір діаметрів труб каналізації здійснюється відповідно до вимог СНіП 2.04.01-85.

Порада! Оскільки пластикові труби, на відміну від чавунних труб, не мають схильності до заростання жировими відкладеннями, то їх діаметри можуть відрізнятися. Так, якщо на ділянці встановлена ​​чавунна труба, що має діаметр 50 мм, для її заміни можна брати пластикову трубу розміром 40 міліметрів. Пропускна спроможність системи від такої заміни не постраждає.

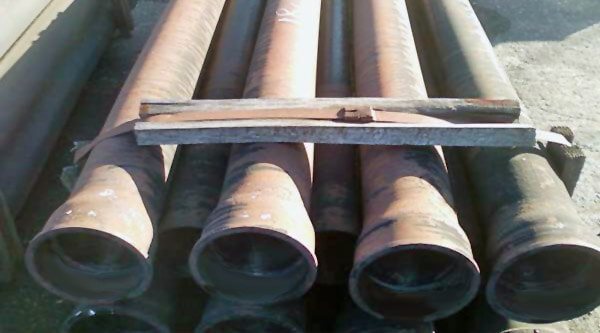

Чавунні труби

Труби з чавуну були ще нещодавно найпопулярнішим вибором для влаштування мереж як внутрішньої, так і зовнішньої каналізації.

Чавун має відмінні фізичні та хімічні властивості, що забезпечують йому популярність і зараз. І, якщо в системах внутрішньої каналізації чавун сьогодні можна зустріти в будинках, побудованих кілька десятиліть тому, то як труби для зовнішньої прокладки чавун використовуються і сьогодні.

До явних переваг труб з чавуну можна віднести такі якості:

• не іржавіють;
• мають високу міцність, що дозволяє прокладати їх у землі, не побоюючись, що труби деформуються під впливом ваги ґрунту або навантажень від транспорту, що проїжджає;
• труби з чавуну дуже довговічні та мають термін служби до 80 років.

Але є й недоліки. Головними недоліками є:

• велика вага, що ускладнює транспортування та укладання;
• підвищена крихкість – трубу можна розколоти, вдаривши молотком або неакуратно зачепивши об камінь;
• внутрішня поверхня чавунних труб не така гладка, як у полімерних, і поступово на ній наростають різні забруднення, що веде до звуження прохідного діаметра труб і появи засмічення;
• значна вартість порівняно з трубами із пластику.

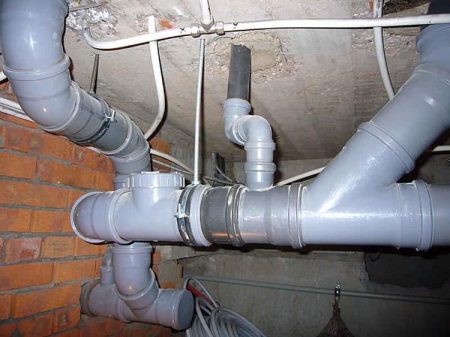

Особливості монтажу

Розглянемо, як здійснюється монтаж пластикових труб каналізації. У приватному будівництві, як правило, монтуються трубопроводи самопливної каналізації. Як правильно зібрати такий трубопровід? Під час монтажу таких конструкцій зручно використовувати розтрубне з’єднання труб.

Таке з’єднання можна виконати без інструментів, крім того, при необхідності з’єднання можна розбирати. Наприклад, розбирання може знадобитися, якщо складання була неправильною або потрібно зробити ремонт. Це з’єднання виконується так:

• Не завжди довжина труб відповідає проектній. Чим різати каналізаційну трубу? В ідеалі потрібно виправити труборіз, тому що тільки за допомогою його можна розрізати трубу максимально рівно.
• Труби розташовують так, щоб розтруби були направлені в протилежний напрямок струму рідини сторону.
• Перед виконанням з’єднання слід добре очистити сам розтруб і кінець труби, який вставлятиметься в нього.

• Необхідно переконатися, що в розтрубі є гумове кільце ущільнювача, яке забезпечує герметичність з’єднання. Додатково слід використовувати герметик для труб каналізаційних на основі силікону. Зберіть з’єднання на герметики і можете бути впевненим у їхній надійності.
• Виготовляється приміряння, за результатами якої на гладкій трубі слід поставити мітку, що позначає глибину її входження в розтруб до упору.
• Для того, щоб трубу було легше ввести в розтруб на неї, слід нанести силіконове мастило. У крайньому випадку замість змащення можна взяти рідке мило.
• Трубу не слід вводити в розтруб до упору, потрібно буде залишити компенсаційний зазор у розмірі 1 см. Визначити, на яку глибину введена труба допоможе мітка, що поставлена ​​заздалегідь.

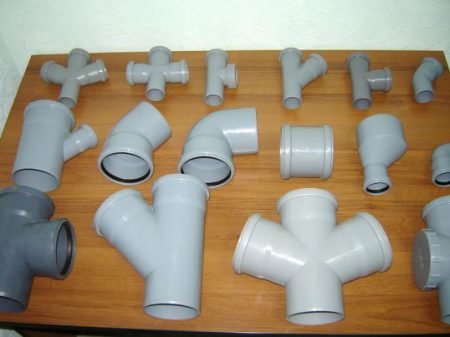

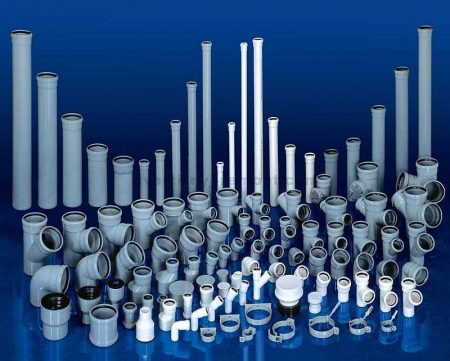

• Для збирання трубопроводу використовуються комплектуючі – трійники, заглушки, хрестовини, засувки. Хрестовини та трійники дозволяють приєднати до магістралі додаткове відведення. Необхідно вибирати трійники з кутом 45 градусів, оскільки деталі з прямими кутами сприяють утворенню засмічення. Тимчасові заглушки встановлюють у тому випадку, якщо існуюче відведення на даний час не потрібне. Якщо потрібно підключити додаткове обладнання, легко заглушки зняти. Обов’язково встановлюються на трубопроводіод та засувки. За їх наявності можна відключити частину системи, якщо її потрібно розібрати. Щоб зібрана труба не провисла через кілька років експлуатації на стіні, необхідно встановити спеціальні тримачі.

Отже, пластикові каналізаційні труби – це найбільш практичний та зручний матеріал для монтажу трубопроводу каналізації. Залежно від проекту слід вибирати напірні або безнапірні труби, а також планувати найбільш вдалий спосіб з’єднання.

Матеріал труб для каналізації

Сьогодні в будівництві застосовуються різні матеріали, у тому числі і під час прокладання інженерних мереж, до яких і належать мережі каналізації. Залежно від призначення та умов експлуатації використовують каналізаційні труби з наступних матеріалів:

• керамічні;
• бетонні;
• азбестоцементні;
• чавунні;
• полімерні (ПП, ПВХ, НПВХ та ін.).

Усі каналізаційні стоки можна умовно розділити на господарсько-побутові (фекальна каналізація) та поверхневі стоки талих та дощових вод. Залежно від призначення каналізаційної мережі вибираються умови її прокладання, діаметр та матеріал труб. Про те, які труби, у якому разі краще вибрати, читайте далі.

Види каналізаційних труб

Існує два види матеріалів, що використовуються для цих цілей: пластик та метал.

Пластикові труби

Найбільш затребуваними останніми роками є пластикові труби, які користуються більшою популярністю в порівнянні з металевими, оскільки їх легше транспортувати і монтувати.

Труби із пластику діляться на:

• із поліетилену низького тиску (ПНД);
• із пластику високого тиску (ПВД);
• полівінілхлоридні (ПВХ);
• поліпропіленові (ПП).

Ці матеріали відрізняються один від одного ступенем міцності, витривалості та вартості. Труби з різного виду пластику призначені для різних цілей: деякі придатні тільки для ХВС або дренажних систем.

Більш міцні, які за стійкістю до термічних навантажень цілком можна порівняти з металом, рекомендують використовувати для систем опалення. Для монтажу каналізації пластикові труби є найбільш зручними.

До переваг належать:

• Хімічна інертність. Всі пластикові труби стійкі до будь-яких речовин: кислот, лугів, солей, активних форм кисню. Вони не вступають у хімічні реакції. Розчини, що змиваються в каналізацію, не завдадуть шкоди.
• Гладка поверхня. Кожна нерівність чи шорсткість у каналізаційній трубі є її слабким місцем. Тут утворюється наліт, який з часом призводить до перекриття просвіту. У разі такої ситуації каналізацію доводиться чистити. Пластикові труби гладкі, тому наліт на їх стінках не утворюється і вона не засмічується.
• Стійкість до корозії. Пластик, на відміну металу, не окислюється під впливом вологи і кисню. Вони не схильні до корозії навіть при знаходженні у вологому ґрунті завдяки властивостям матеріалів, з яких виготовлені.
• Невелика вага. Труби із пластику легкі. Їх простіше транспортувати, з ними легше працювати та вартість їх нижча.

До недоліків можна віднести:

• Складний монтаж. Для того, щоб з’єднати дві труби, необхідно мати спеціальний зварювальний апарат та набір різних муфт. Зварювання теж має ряд особливостей, наприклад, велику складність представляє підбір правильної температури та тривалості дії.
• Гнучкість. Пластикові не можна робити занадто довгими, вони можуть просто згинатися під власним тягарем. Ця особливість диктує необхідність обрізання труб та створення додаткових стиків.

Металеві труби

Металеві труби завжди виготовляються з одного матеріалу – з чавуну. Такі користувалися популярністю в середині 20 століття, але після появи більш дешевих пластикових аналогів, відійшли на другий план.

У порівнянні з пластиковими ці труби мають:

• Висока міцність. Чавунну трубу можна зробити будь-якої довжини. Вона не згинається під вагою власної ваги, тому її не треба розпилювати і заново з’єднувати. Чим менше в каналізаційній системі ділянок з’єднання труб, тим вона надійніша.
• Довговічністю. Чавунні, встановлені 60 років тому досі придатні до експлуатації, що говорить про високу їхню надійність. Варто звернути увагу, що довговічність багато в чому залежить від правильності вибору та монтажу труб.
• Простий монтаж. Чавунні труби мають розтруб. Поєднувати їх дуже просто: достатньо вставити один кінець в інший.

До недоліків таких труб відноситься здатність вступати в хімічні реакції, схильність до корозії і велика вага.

Це цікаво! Існує відносно новий вид чавунних труб безрозрубні. Вони мають спеціальне покриття зсередини, що робить їх гладкими та стійкими до корозії, але не містять розтрубів. Це підвищує їхню герметичність, але ускладнює монтаж. Вартість таких труб вища, ніж розтрубна.

Каналізаційні труби відрізняються не лише за матеріалом, а й за діаметром.

Які бувають каналізаційні системи

Система каналізації дозволяє утримувати в чистоті вулиці та будинки. Адже саме завдяки їй усі продукти нашої життєдіяльності та брудні води не виплескуються у ґрунт, а стікають у очисні споруди, в яких проходять обробку. Після подібного очищення води можуть зливатися в ґрунт, не забруднюючи навколишнє середовище.

При виборі каналізаційної системи слід враховувати фінансові можливості та особисті переваги

Всі знають, що головною проблемою середньовічної Європи була велика кількість мишей, пацюків і сморід на вулиці. Адже, незважаючи на те, що на той час вже була винайдена примітивна каналізація відкритого типу, помої та стічні води зливались прямо на вулиці з вікон житлових будинків та квартир. Крім неприємного запаху, такий підхід до зливних вод приваблював комах, бактерії та гризунів, що є причиною страшних хвороб.

На даний момент існують різні види каналізаційної системи. Насамперед, вони діляться на кшталт своєї організації.

Типи каналізації:

1. Централізована – це система, яка є конструкцією підземних труб, розташованих по всьому місту і провідних в загальну систему очищення. Саме такою системою користуються мешканці багатоповерхових будинків, а також господарі деяких приватних споруд. Варто зазначити, що така комунікація проведена не у всіх заміських житлових комплексах, а за її експлуатацію потрібно щомісяця сплачувати певну суму.

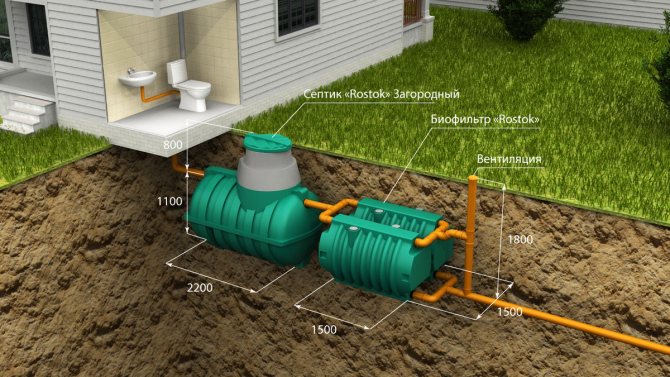

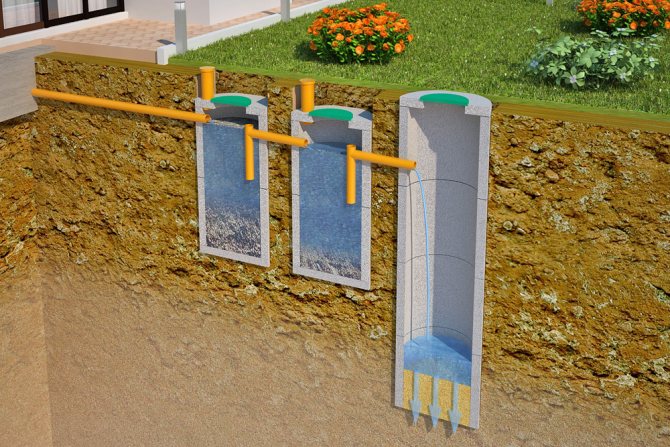

2. Автономна – конструкція, яка використовується для обслуговування заміського будинку та поряд з якою не пролягає централізована каналізація. Таку конструкцію господарі будинків найчастіше зводять самостійно.

Це не єдиний пункт, яким поділяються на види всі каналізації. Також вони можуть відрізнятися за призначенням.

Різновиди каналізаційних систем у сфері застосування:

1. Господарсько-побутова система необхідна переробки стоків, організованих у процесі життєдіяльності людини. Саме така система є у кожному житлі. До неї надходять стічні води із туалету, душової, раковини тощо.
2. Промислові каналізації необхідні систематизованої переробки рідких промислових відходів. Вони застосовуються для заводів.
3. Зливова система каналізації дозволяє усунути надлишки атмосферних опадів. Саме завдяки ній наші вулиці не затоплює вода у сезон дощів.

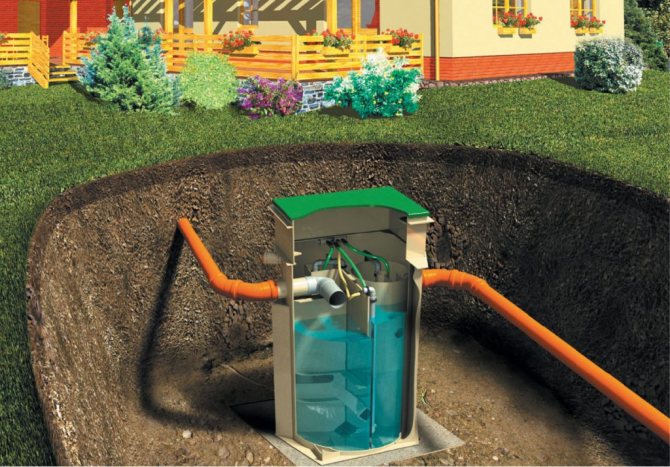

Також такі каналізації діляться за своєю конструкцією. Існують системи роздільного типу, тут різні види стоків зливаються до різних резервуарів. У напівроздільних системах стоки спочатку йдуть окремими трубопроводами, але потім зливаються в загальний резервуар.
