Котельня в котеджі: основні елементи та правила проектування

Утеплення котельні в приватному будинку рекомендується проводити зовні. Це тим, що при цьому не відбувається зменшення внутрішнього простору, виключається утворення конденсату, і вибір теплоізоляційних матеріалів значно розширюється. При теплоізоляції котельні зсередини не рекомендується застосовувати горючі та легкозаймисті утеплювачі.

До таких відносяться пінопласт, пінополістирол, пінополіуретан. Їх можна використовувати лише для зовнішнього утеплення. Якщо вони використовуються для внутрішньої теплоізоляції, то необхідне якісне оздоблення приміщення, що виключає можливість займання утеплювача.

Зовнішнє утеплення зазвичай проводиться в процесі будівництва, але можна зробити його і з вже наявними спорудами.

Утеплення котельні зовні включає наступні дії:

1. Очищення та ремонт цегляної чи бетонної стіни. Великі тріщини та сколи потрібно заштукатурити, поверхню стіни вирівняти;
2. Обклеювання стін теплоізоляційними матеріалами. Найчастіше для цього використовують пінопласт. Він має хороші теплоізоляційні властивості, водонепроникний, має малу вагу і простий у монтажі. На листи пінопласту наноситься спеціальний клей точково чи тонким шаром на всю поверхню. Пінопласт у процесі утеплення щільно притискається до стіни. Монтаж починається знизу нагору. Стики герметизуються за допомогою монтажної піни;
3. Армування поверхні утеплювача Пінопласт покривається шаром клею, який утоплюється пластикова сітка;
4. Фінішне оздоблення. Після повного висихання поверхня оштукатурюється. Використовується декоративна чи проста штукатурка. В останньому випадку проводиться наступне фарбування стін або встановлення оздоблювальних матеріалів.

При зведенні господарських будівель як котельня здебільшого встановлюють пласку покрівлю. Це більш економічний та простий варіант. Але в будь-якому випадку потрібне утеплення даху. Найчастіше перекриттям для плоского даху служить бетонна плита. Утеплення плоскої покрівлі проводиться зовні:

1. Встановлюється гідроізоляційний шар. Можна використовувати бітумні мастики або рулонні матеріали, наприклад, грн.ройд.
2. Укладається шар утеплювача. Рекомендується використовувати жорсткі види теплоізоляційних матеріалів, такі як пінопласт, пінополістерол, пінополікретан. Листи утеплювача кріпляться за допомогою спеціального клею. Шви проклеюються. Для надійності можна додатково закріпити теплоізолятор за допомогою спеціальних пластмасових дюбелів.
3. Створюється цементна стяжка. Поверх утеплювача заливається цементний розчин шаром 15-20мм, розрівнюється та залишається для висихання на кілька днів.
4. Встановлюється зовнішнє покриття. Можна використовувати грн.ройд, мастику, бітум. Вони будуть додатковою гідроізоляцією даху. Можна використовувати сучасні матеріали, що наплавляються на основі бітуму. Вони випускаються в рулонах і легко монтуються.

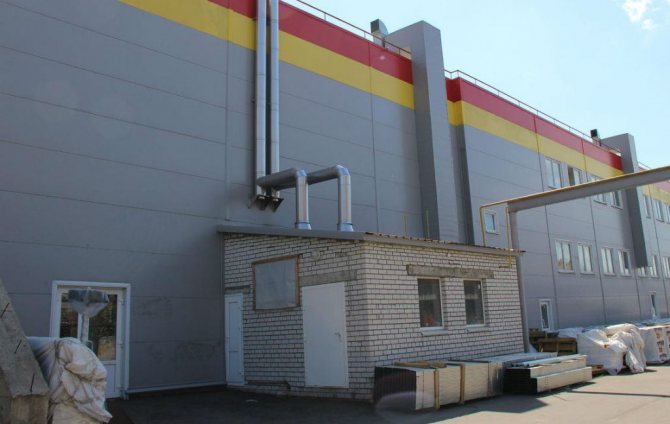

При утепленні котельні, розташованої в окремій будові, не слід забувати про труби, якими до будинку йде теплоносій. Теплоізоляція труб необхідна зменшення тепловтрат магістралей.

Для утеплення трубопроводу, прокладеного в землі, використовуються міцні вологонепроникні матеріали: пінопласт, пінополіуретан, спінені полімери.

Сучасна промисловість пропонує готові конструкції для утеплення труб у вигляді шкаралупок або порожнистих циліндрів.

Однією з основних умов якісної та безпечної роботи котельні є наявність вентиляції та димохідної труби для видалення продуктів згоряння палива. Від ефективності роботи димоходу багато в чому залежить КПД опалювального котла.

Утеплення димової труби котельні необхідне збереження хорошої тяги. При проходженні диму через трубу відбувається нагрівання стінок і остигання диму.

Тяга зменшується, і дим повільніше рухається, що може призвести до скупчення чадного газу в приміщенні котельні. Ще однією проблемою неутеплених труб є виникнення конденсату на внутрішній поверхні.

Це призводить до руйнування та необхідності частішого очищення димоходу.

Азбестові або металеві труби утеплюються за допомогою негорючих матеріалів: мінеральної вати, скловати, волокнистих або засипних утеплювачів. До них відносяться екловата, вермікуліт, керамзит, перліт.

Зверху утеплювач заливається цементним розчином для захисту від намокання.

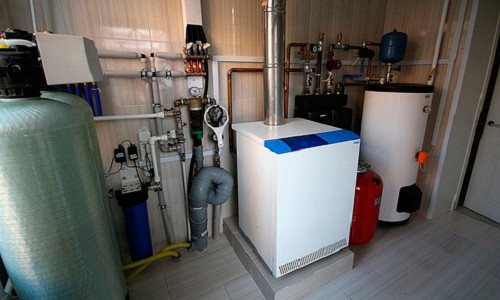

Котельні котеджу можуть бути розташовані в підвалі, на цокольному поверсі або прибудовані до будинку. У поодиноких випадках котельня знаходиться окремо на деякому видаленні. У цьому приміщенні встановлюється все необхідне обладнання для обігріву будинку та його гарячою водою. Проектування виконується згідно з правилами. Окрема котельня – це зручно та безпечно.

Серце системи опалення – це котел для котеджу. Різноманітність моделей дозволяє вибрати будь-який вид палива в залежності від ситуації. Найкращий варіант – це коли до будинку підведений газ, в такому випадку потрібно встановлювати газовий або настінний котел. Він також може працювати на зрідженому газі, який зберігається в газгольдері.

За відсутності газу доводиться шукати альтернативи. Найдорожче обійдеться опалення електрикою. Обігрів твердим паливом найдешевший, але незручний, тому що постійно потрібно підкидати дрова або вугілля.

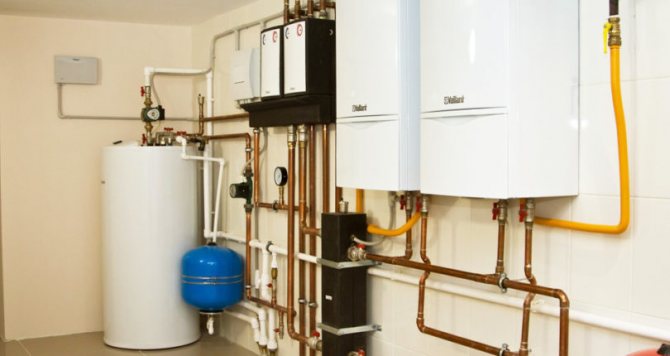

Також у котельні котеджу знаходяться такі елементи системи опалення:

• циркуляційні насоси;
• гідрострілка чи колектор;
• розширювальний бак;
• група безпеки;
• автоматичні відвідники повітря;
• димар.

Якщо у вас стоїть твердопаливний котел, обов’язково потрібно встановлювати теплоакумулятор. Це ємність великого обсягу, яка згладжує перепади температури теплоносія, запобігає закипанню котла та продовжує періоди між завантаженнями палива.

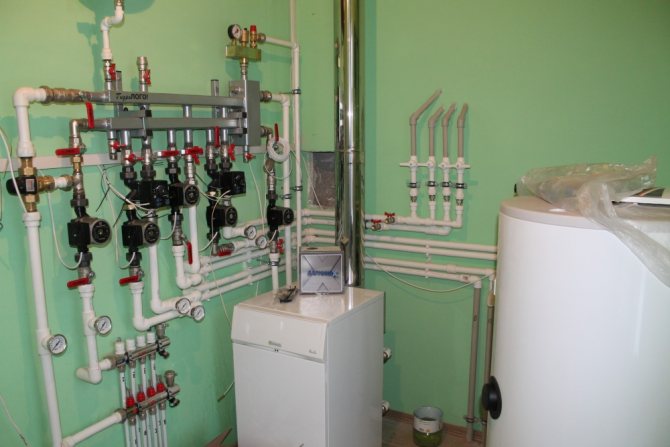

У котельнях для котеджу, крім опалювального обладнання, встановлюються елементи системи гарячого водопостачання. Контури ГВП та обігріву пов’язані між собою.

Гаряча вода для господарських потреб, як і теплоносій у батареях, нагрівається казаном. Але для великих будинків не можна встановлювати двоконтурний котел із прямим підживленням з водопроводу.

Потрібно створити циркуляційну схему ГВП, що неможливо без бойлера непрямого нагріву.

Якщо циркуляції не буде, то, відкриваючи кран, кожен раз вам доведеться спускати воду, що остигнула, з труб. Витрата води збільшується у кілька разів, та й це незручно. Уявіть, скільки часу потрібно, щоб помити руки теплою водою на третьому поверсі будинку.

Крім бойлера непрямого нагріву, для системи ГВП потрібні:

• мембранний бак;
• циркуляційний насос;
• манометр.

Для обв’язування всіх елементів опалення та ГВП потрібна запірна арматура, фільтри грубої очистки з сіточкою (грязевики), роз’ємні з’єднання «американка». Також бажано утеплити труби для зменшення тепловтрат, тому що обігрівати котельню нарівні з житловими приміщеннями котеджу немає сенсу, тому там температура завжди нижча.

Проекти котелень для котеджів складаються згідно з встановленими стандартами. Для кожного виду палива правила дещо відрізняються. При цьому можна виділити загальні вимоги:

• не можна ставити в одному приміщенні більше двох казанів;
• монтаж димаря повинен відповідати СНиПам;
• стіни та підлога повинні бути зроблені з негорючого матеріалу (цегла, бетон) або облицьовані керамічною плиткою;
• протипожежні вхідні двері;
• висота стелі не менше 2,5 м;
• загальна площа приміщення щонайменше 6 кв. м;
• наявність вікон для провітрювання.

Все обладнання повинно встановлюватись таким чином, щоб до нього був вільний доступ для обслуговування. Обов’язково робити відступ від стін щонайменше півметра, краще метр. За правилами «доброго тону» необхідно робити розведення труб паралельно та перпендикулярно. Все має бути за рівнем, красиво та акуратно.

Окрема котельня в котеджі – це технічне приміщення, де розташоване все обладнання для опалення та ГВП. Відповідно, воно вже не займає місця у житловій зоні, не шумить і не псує інтер’єр. Розташування елементів системи опалення в окремому приміщенні зводить до мінімуму можливість пошкодження будь-яких вузлів через неакуратність, туди можна обмежити доступ для дітей.

Ще це безпечніше. У житті буває всяке обладнання може поламатися. Буває, що через несправність димоходу виникає зворотний потяг, внаслідок чого чадний газ потрапляє в приміщення.

Пропонуємо ознайомитись Сонячні колектори для опалення будинку: ціни та відгуки

Також потрібно розуміти, що в котлах (особливо твердопаливних) та бойлерах непрямого нагріву високий тиск, вони можуть вибухнути. І останнє – це пожежна безпека.

У котельні немає горючих матеріалів, тому ризик пожежі зводиться до мінімуму.

Автономне опалення будинку з використанням радіаторної системи або теплої підлоги потребує монтажу котельного агрегату та підключеного до нього обладнання.

Зазвичай для цього виділяється спеціальне приміщення всередині будівлі, зводиться додаткова прибудова або споруда, що окремо стоїть.

З метою безпеки котельня в приватному будинку повинна відповідати чинним вимогам СНиП, крім того, це забезпечує зручність експлуатації опалювального обладнання. Якщо як джерело тепла вибрано газовий котел, то проект котельні для приватного будинку вимагає узгодження.

Основні вимоги

Котельний агрегат (залежно від габаритів та типу) можна встановити в окремому приміщенні на першому поверсі, у підвалі будинку або на горищі (але це має передбачати планування будинку, яке визначається на етапі проектування).

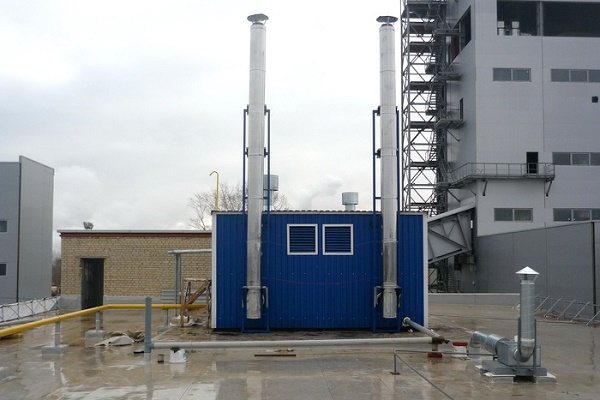

Також допускається використання автономного модуля (контейнера з міні-котельні), зведення спеціальної прибудови або окремої будівлі. Як окрема споруда може застосовуватися готова мобільна котельня, змонтована з сендвіч-панелей та оброблена негорючими матеріалами.

Опалювальний агрегат може бути твердопаливним, рідкопаливним або газовим. Залежно від різновиду опалювального агрегату, вимоги до котельні в приватному будинку мають деякі відмінності.

Норми проектування котельні у приватному будинку передбачають:

• дотримання вимог щодо розмірів приміщення;
• встановлення не більше двох котельних агрегатів в одному приміщенні;
• відсутність горючих матеріалів в обробці поверхонь та покрівельного настилу;
• наявність дверей на вулицю та в будинок (для прибудови);
• грамотний вибір та встановлення дверей: вони повинні входити до категорії протипожежних та відкриватися назовні, а також двері суміжного приміщення в будинку;
• безперешкодний доступ до всього опалювального обладнання;
• установку вікна з кватиркою для природного освітлення та аварійного провітрювання, стулки вікна повинні відчинятися назовні, а площа скла відповідати об’єму приміщення (0,03 м2 на 1 кубометр);
• наявність природної чи примусової вентиляції, яка розраховується так: (ширина приміщення x висота стель x довжина приміщення) x 3. У результаті отримуємо обсяг повітря, який необхідно замінити за одну годину;
• наявність димаря, якщо цього вимагає тип котла (для агрегатів потужністю менше 30 кВт допускається виведення димоходу через стіну);
• підключення водопроводу (для заповнення та підживлення опалювального контуру) та каналізації (для зливу води із системи);
• монтаж окремого фундаменту для котлів масою понад 200 кг (допускається встановлення моделей меншої ваги на підлогу із залізобетону).

Важливість утеплення труб опалення на вулиці та в будинку

Опалювальний котел, електричний, твердопаливний або газовий, виконує два завдання: нагрівання теплоносія та підтримання його температури на необхідному рівні протягом тривалого часу.

Чим швидше остигає вода в процесі циркуляції за нагрівальним контуром, тим більше ресурсів потрібно для її постійного підігріву. Більшими будуть витрати на оплату палива та електроенергії.

Зайві витрати можна усунути, правильно утепливши опалювальний котел.

Якщо він не забезпечений хорошим теплозахистом, велика частина тепла, що виробляється, йде в атмосферу, не передаючи енергію у воду опалювального контуру і зменшуючи корисний вихід енергоресурсу.

Щоб уникнути цього, роблять утеплення та зберігають тепло.

Вибір утеплювача

Утеплення котла можна зробити двома способами. При більш тяжкому способі навколо обладнання зводиться споруда з вогнетривкої цегли.

У сучасному житловому будівництві використовуються такі теплоізолюючі матеріали, як грн.ройд, азбест, скловата, базальтова та мінвата.

Мінеральна вата нестійка до дії вологи. Скловата, на відміну від мінеральної вати, не боїться намокання, але, розкладаючись, розпорошується в повітрі, що створює загрозу здоров’ю людей, що знаходяться поруч.

важливо

Базальтова вата поєднує в собі переваги мінеральної та скловати, не маючи їх недоліків.

Азбест за результатами досліджень є канцерогеном, що робить його використання дуже обмеженим.

Теплоізоляція котла

Теплоізоляція відбувається у такому порядку:

• Зупинка роботи котла, у випадках: електричного – відключення від мережі, газового – припинення подачі газу, твердопаливного – очікування завершення процесу горіння, та у всіх випадках перекриття з’єднання котла з трубами нагрівального контуру.
• Очищення обладнання від забруднень зовні та обробка поверхні казана антикорозійним складом.
• Якщо котел утеплюється азбестом, то на корпус котла накладається грн.ройд, на нього металева сітка, на сітку наноситься азбоцементний розчин.
• Якщо утеплення провадиться із застосуванням одного з видів вати, до котла спочатку приварюється металевий каркас. Він є решіткою з металевих рейок.
• На каркасі розміщується шар утеплювача. Скловата намотується на каркас шаром близько 40 мм, базальтова вата в плитах накладається поверх каркасу і закріплюється на ньому.
• Вся конструкція накривається зверху металевою сіткою.
• Покривається вапняно-шлаковим розчином.
• Після висихання останній шар фарбується.

Важливим завданням є утеплення безпосередньо з’єднаної з казаном витяжної труби – димоходу.

Утеплювати димар необхідно з наступних причин:

• Чим вище температура у відвідній трубі, тим більша тяга та швидкість руху повітря в ній, менша небезпека надходження продуктів горіння до приміщення.
• Якщо стінки димоходу холодні, посилюється виділення конденсату при з’єднанні продуктів горіння з повітрям, у результаті з’являється іржа та зменшується термін служби димоходу.
• У керамічних та азбестових трубах наявність конденсату у поєднанні з різким охолодженням призводить до промерзання та руйнування стінок димоходу.

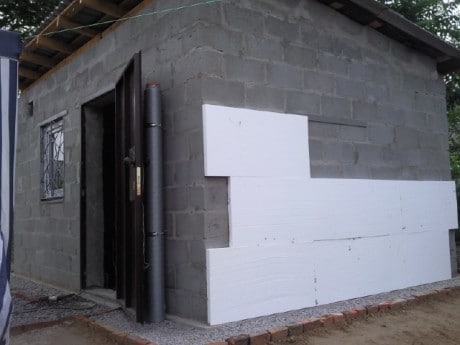

Утеплення будівлі котельні також необхідно, щоб уникнути втрат тепла та збільшення витрат на опалення. Процес включає утеплення стін і даху котельні.

Як утеплювач краще використовувати жорсткі види утеплювачів: пінопласт і пінополістирол.

Плити закріплюються клеєм, потім стіни покриваються штукатуркою, на даху утеплювач промазується шаром цементного розчину, який після висихання додатково покривається шаром гідроізоляції – грн.ройдом, бітумом чи мастикою.

Останнім часом тему утеплення всього і вся почали торкатися дуже часто. На цьому будується цілий бізнес у багатьох компаній. Всі пропонують унікальні рішення, які краще, ніж у Вашого сусіда і всієї «сели» загалом. Не оминули так само утеплення труб опалення. Але чи так важливо це робити сьогодні? Давайте розберемося докладно.

Збудували собі будинок. Котельню поставили окремо. Зібралися Ви робити опалення в будинку. Підходить до Вас монтажник і каже: «Знаєте, магістралі опалювальних труб бажано б утеплити». А Ви йому у відповідь: «Навіщо, якщо вони лежать нижче за глибину промерзання. Нічого з ними не станеться. Нехай і залишаються». І тут буде Ваш великий недогляд…

Якщо раніше ніхто з утепленням як таким не морочився. Всі енергоносії коштували копійки і ніхто не звертав увагу на трохи більше звичайного рахунки, що приходять. То зараз ситуація кардинально змінилася. Комунізм скінчився і тепер доводиться вигадувати кожну копійчину. Тому що світло, газ та вугілля стали коштувати на кілька порядків дорожче. Зекономити цю копійчину допомагає утеплення.

рада

Найважливіший фактор утеплення труб – це максимально зберегти тепло, яке транспортується від котельні до будинку. І важливо не просто утеплити чимось, аби було. Важливо зробити розрахунки та зрозуміти, який матеріал з якою товщиною та щільністю потрібно використовувати.

Подивіться докладне відео про утеплення труб опалення на вулиці (не забудьте передплатити канал)

У будинку ситуація дещо змінюється. Різниця температури між теплоносієм у трубах та температурою в будинку значно менша, ніж на вулиці. Але різниця все одно зберігається. Тому в будинку труби опалення також важливо утеплювати.

Пропонуємо ознайомитись Як зробити сонячну батарею з транзисторів або діодів

Основним завданням ефективного опалення є доставка теплоносія до приладу опалення (радіатори, тепла підлога, конвектори тощо) з мінімальними тепловтратами. Тоді і гроші заощаджуватимуться, і в будинку буде тепло.

Часто чую заперечення, що навіщо утеплювати труби у будинку. Нехай віддають тепло. Все одно все залишиться у будинку. Частково само собою правда. Але знову ж

1. Якщо є втрати на магістралі, прилад опалення може недоотримати потрібного тепла. Відповідно потрібне приміщення не буде достатньо прогріто
2. Труби у Вас можуть йти у стяжці, у стіні, по стелі. Ви справді впевнені, що Вас влаштує отримувати крапельки тепла звідти?
3. Утеплювачі для труб опалення не тільки коштують не так дорого. На чому власне економимо щось?

Чим утеплювати труби?

Варіантів маси: мінеральна вата, базальтове волокно, пінопласт, спінена гума, спінений поліетилен, скловата. І ще з десяток варіантів

У будинку цілком достатньо скористатися спіненим поліетиленом. Він і за ціною доступний і за властивостями досить непоганий. Надворі ситуація більш індивідуальна. Тут користуйтесь простим правилом: чим товщі утеплювач, тим краще.

Якось так.

Як утеплити трубу димоходу своїми руками: основні параметри конструкції

Утеплення труби димоходу різними матеріалами

На малюнку представлений приклад утеплення труби димоходу мінеральною ватою та оцинкованим листом (ліворуч), та утеплення мінеральною ватою та декорованим шлакобетоном (праворуч). Вказаний приклад розглянуто для димоходу з азбоцементної труби.

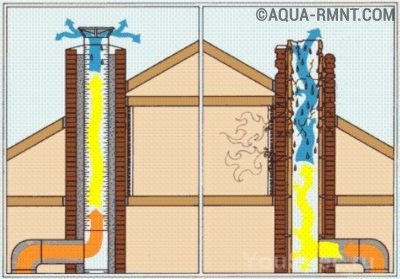

Порівняльний приклад роботи теплоізоляції наведено на малюнку, як кажуть: «Знайди 10 відмінностей».

Захисна дія утеплювача

Шар матеріалу утеплювача захищає конструкцію від утворення конденсату всередині та від вивітрювання зовні.

Існує кілька способів самостійного утеплення. Різниця з-поміж них обумовлена ​​використовуваним матеріалом.

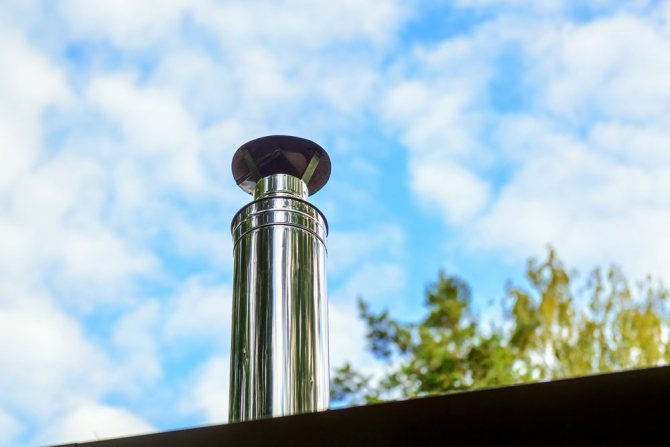

Для варіанта «Багато» можна використовувати готовий сендвіч димар. Такий виріб виготовляється на підприємствах і поєднує оптимальні показники та властивості утепленого димоходу. Вам залишиться лише зібрати його як конструктор, виходячи із потрібної висоти конструкції.

Як обшити сауну вагонкою своїми руками.

Перш ніж розпочати роботу, потрібно визначитися з матеріалом утеплювача. Використовувати можна майже будь-який, варто лише враховувати, що димар нагрівається до високих температур, а отже утеплювач має бути термостійким та негорючим.

Пішли в минулі часи, коли димарі виконувалися переважно з цегли. З появою газових та твердопаливних котлів їх стали виготовляти з металу, та й азбестові труби теж не рідкість. Утеплення різних труб потребує індивідуального підходу.

Для теплоізоляції труб камінів і печей, що не є основним джерелом обігріву, а періодично, що використовуються, трубу досить оштукатурити. Найчастіше цей спосіб використовується для цегляних труб, але застосовується і для металевих.

Для димовідводів печей та опалювальних котлів використовується інший метод. Це так звані сендвіч-димарі. Такі конструкції є у ​​продажу, але коштують вони недешево. За обмеженого бюджету їх можна виготовити самостійно.

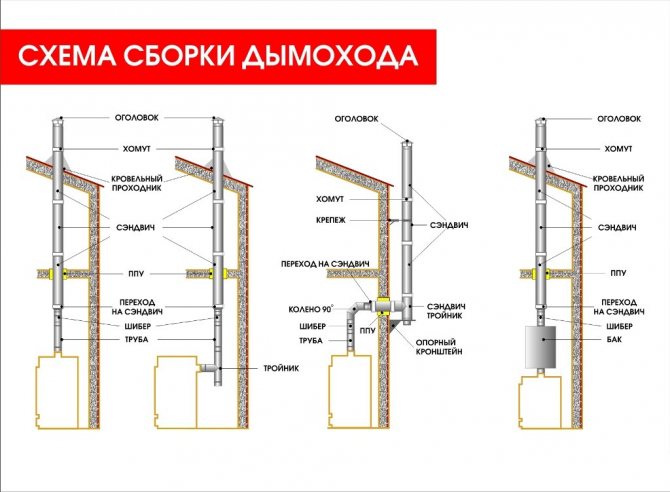

Сендвіч-димохід можна купити на будівельному ринку або виготовити своїми руками

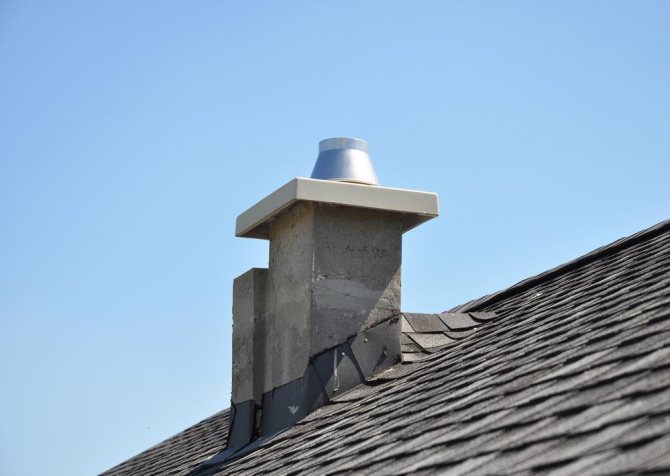

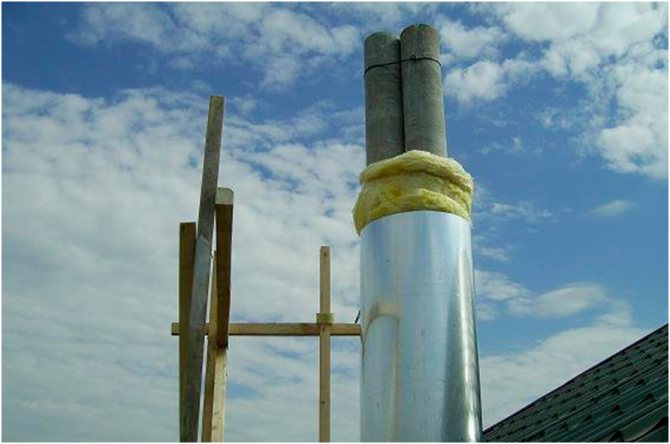

За таким же принципом утеплюється азбестова труба. Крім мінеральної вати можна використовувати сипучий утеплювач.

Найкращим утеплювачем для азбестової труби вважається мінеральна вата. Цей матеріал найчастіше покривається вологонепроникною захисною плівкою, що для азбесту дуже важливо через його здатність вбирати вологу. Для теплоізоляції сипучим матеріалом навколо труби необхідно змонтувати захисний кожух, в який і засипати теплоізолятор. Для запобігання потраплянню всередину вологи зверху зазор між трубою та кожухом заливається розчином цементу.

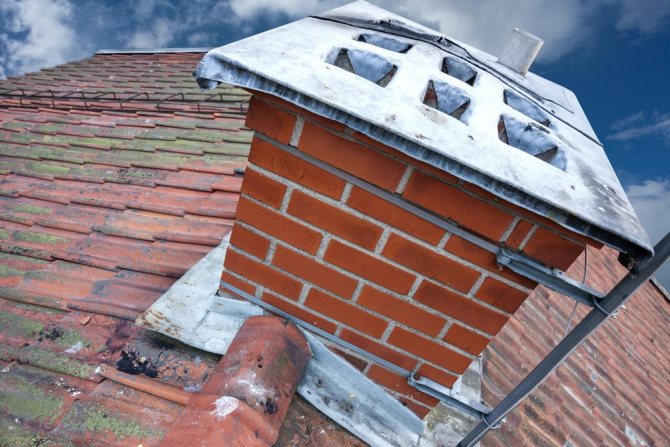

Цегла, як і азбест, здатна просочуватися вологою, тому важливо подумати не лише про утеплення, а й гідроізоляцію. Найпростіший спосіб – штукатурення, але набагато надійніше зробити це мінеральною і базальтовою ватою.

Цегляний димар можна захистити та утеплити оштукатурюванням.

Підходить також утеплення шлакобетонними плитами та розчином або щитовими матеріалами.

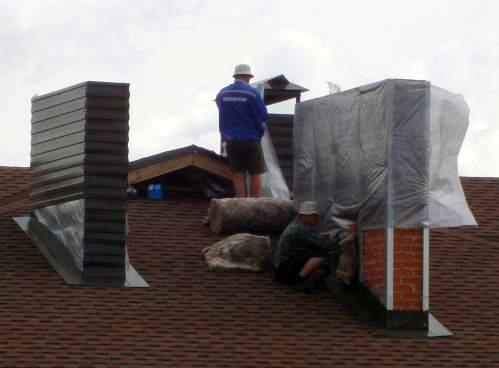

Спосіб утеплення потрібно продумати ще на стадії спорудження димоходу, у деяких випадках знадобиться заздалегідь закласти в кладку дріт для кріплення, щоб не псувати цеглу.

Перед тим як приступити до теплоізоляції, підготуйте все необхідне для роботи. Очистіть трубу від пилу, закрийте тріщини і відколи. Важливо, щоб поверхня була суха, інакше якість теплоізоляції знизиться.

Ощукатурювання

1. Суміш перемішується з водою за допомогою будівельного міксера у пропорціях, вказаних виробником. Правильніше спочатку налити в ємність воду, потім додавати суху суміш.
2. Шпателем або кельмою розчин наноситься плямами по всій поверхні труби та розрівнюється. Штукатурний розчин вирівнюється по всій поверхні труби
3. Труба обтягується сіткою армуючої по плямах розчину, які закріплять її на поверхні. Сітка потрібна для зміцнення штукатурного шару, вона відіграє роль каркасу.
4. Поверх армуючої сітки накладається перший шар штукатурки. Важливо, щоб він покрив всю поверхню без перепусток. Для того, щоб шар штукатурки тримався на поверхні димоходу, використовують армуючу сітку.
5. Штукатурка розрівнюється і залишається для просушування.
6. Після цього накладається ще кілька шарів, кожен із яких потрібно просушити. Для оптимальної теплоізоляції знадобиться 3-5 шарів.
7. Після просушування останнього шару труба для естетичності забарвлюється у колір даху.

Якщо утеплення труби проводиться власноруч, необхідно враховувати той факт, що температура нагрівання системи може бути дуже високою – до 200-300 градусів. Як утеплювач для димохідних труб підійде тільки повністю позбавлений якості горючості матеріал. Такими є різні волокнисті утеплювачі, скловата, мінеральна вата, шлакобетонні плити.

У продажу є готові циліндричні утеплювачі. Вони забезпечують повний захист димоходу та забезпечені спеціальним екраном із фольги. Теплоізоляційні трубчасті конструкції бувають різних діаметрів, тому ними можна здійснити утеплення різногабаритних димоходів.

Перед тим, як розпочати утеплювати димохідну сталеву чи будь-яку іншу металеву трубу своїми руками, необхідно перевірити правильність встановлення конструкції. Димар повинен відповідати всім технологічним нормам.

Найпростіше утеплити металевий димар уже готовою «шкаралупою», підібраною під діаметр труби.

Висуваються такі вимоги:

• оптимальна тяга у системі досягається лише за наявності труби висотою від 5 метрів;
• відстань між трубою і схильними до горіння деталями покрівлі (перекриття, кроквяна система) становить не менше 250 мм;
• якщо конструкція покрівлі включає горючі матеріали, а саме шифер, грн.ройд або ондулін, утеплена труба оснащується спеціальним іскроуловлювачем. Він є сітчастою пластиною з нержавіючої сталі, що оперізує димар по верху. Для запобігання потраплянню в іскрогасник сміття сітка накривається металевою «шапочкою».

Пропонуємо ознайомитись: Будівництво димоходу з цегли

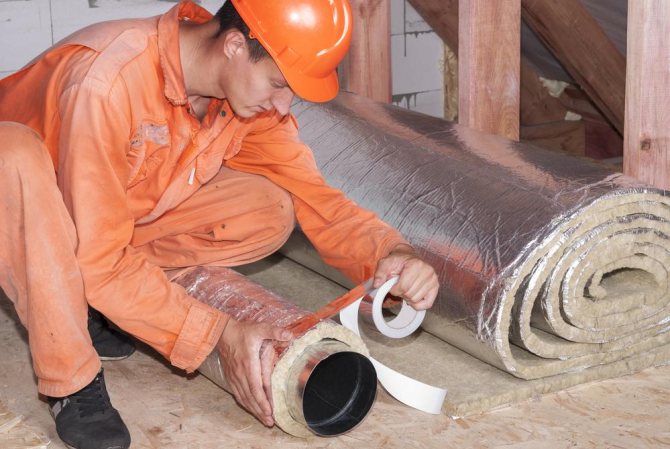

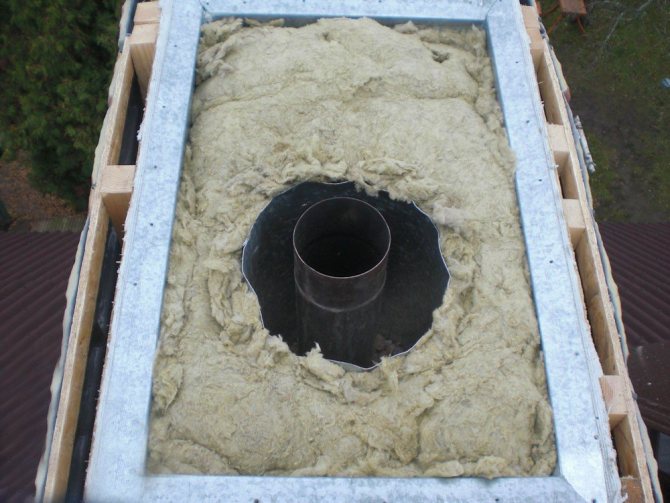

Роботи з обмотки металевої димохідної труби можна розпочинати після перевірки системи щодо відсутності несправностей. Також варто переконатися, що для утеплення були придбані тільки негорючі матеріали. Слід додатково ознайомитись з інструкцією виробника, яка є на упаковці утеплювача.

Процес утеплення котла

Вибір способу утеплення залежить від типу опалювального котла. Для твердопаливного обладнання, в якому періодично відкривається топка, утеплення проводиться за допомогою вогнетривкої цегли. Котел обкладається з усіх боків, у результаті чого ви отримуєте аналог печі, всередині якої встановлений опалювальний агрегат.

Газові та електричні казани утеплюються переважно за допомогою рулонних матеріалів. Основні етапи процесу:

• Перевести котел у неробочий стан. Електричні відключають від мережі, у твердопаливних чекають, поки прогорить все паливо, газові відключають, перекривають подачу газу. Крім цього, необхідно перекрити канали подачі та виходу теплоносія.
• Зовнішні поверхні котлів очищають від забруднень та обробляють засобом, що захищає від корозії.
• Навколо казана створюють металевий каркас.
• На каркасі закріплюють шар утеплювача. У випадку рулонних матеріалів товщина теплоізолюючого шару повинна бути не менше 40 мм. Утеплювач у вигляді плит фіксують впритул один до одного на металевому каркасі.
• На утеплювачі фіксують металеву сітку, яка виконуватиме роль армуючого шару.
• Поверх металевої сітки наносять вапняно-шлаковий склад.
• Після повного висихання шару штукатурки роблять забарвлення.

Також відомий спосіб утеплення з використанням грн.ройду. Матеріал укладається безпосередньо на екран котла, на ньому закріплюється металева сітка, а поверх неї наноситься азбоцементний склад.

Облаштування котельні у приватному будинку: вимоги СНіП

Теплоізоляція для котелень – одне з найскладніших завдань, з яким доводиться справлятися власнику будинку. Складність такого заходу пов’язана з тим, що котельня сама є приміщенням пожежонебезпечним.

Але без утеплення залишати котельню не можна, оскільки втрачатися тепло з неї не повинно. Досягти хорошого результату вдасться, якщо правильно підібрати теплоізоляційний матеріал і грамотно його укласти.

Навіщо необхідно утеплювати котельню?

Добре утеплена котельня здатна зберігати тепло в приміщенні, забезпечувати напрям теплоносія в житлові приміщення, а не на вулицю. Але такого ефекту вдасться досягти лише вибравши відповідний утеплювач. Визначення вдалого матеріалу залежить від того, які фінансові можливості має власник і яким чином він виконуватиме саму процедуру.

Кожен сучасний утеплювач має свої технічні характеристики. Серед існуючих варіантів подібної продукції є утеплювачі, що відрізняються низькою горючістю. Особливо добре в цьому плані поводиться базальтова теплоізоляція.

Але все одно, перед тим, як вибирати матеріал, потрібно визначитися з робочим об’єктом. Зазвичай починають із утеплення того обладнання у котельні, яке відповідає за генерацію тепла.

Якщо утеплюється звичайний котел, буде потрібно утеплювач, який витримує дуже високі температури. Так зване базальтове супертонке волокно підійде дуже добре, оскільки йому не страшне нагрівання до 200 °.

Щоправда, базальтовий утеплювач обійдеться приблизно вдвічі дешевше.

Якщо необхідно утеплити промислову установку, значних витрат не знадобиться. Справа в тому, що такі види обладнання спочатку мають захист від втрат тепла.

Проте доведеться провести утеплення труби. У тому випадку, якщо ці елементи нагріваються понад 70°, використовувати для їх утеплення пінопласт або інший утеплювач із низькою вогнестійкістю не можна.

Базальтове волокно тут знову підійде найкраще.

Такий спосіб вибирають, якщо у власників немає можливості провести внутрішнє утеплення. Подібний підхід вважається не вдалим, оскільки на стіні під утеплювачем можуть з’явитися пліснява або грибок. Через це багато хто відмовляється від внутрішнього утеплення, а схиляється у бік зовнішнього. Воно виявляється більш безпечним та практичним.

Для виконання такої роботи підійдуть різні утеплювачі. Це може бути базальтова або мінеральна вата, пінопласт або піноплекс. Поверх теплоізоляції укладаються сайдинг або інший варіант облицювання. За рахунок неї також виходить збільшити теплоізоляційні можливості поверхні.

Теплоізоляція котельні дозволяє отримати не тільки гідне утеплення, але й хорошу економію. Проте не можна забувати про необхідність утеплення ще й інших приміщень. Інакше витрати на опалення все одно виявляться більшими.

Прагнення зробити своє життя більш комфортним цілком зрозуміле і зрозуміле. Але у разі нестачі інформації чи практичного досвіду може статися так, що котельня стане джерелом біди. Наша стаття розповість вам, як забезпечити безпеку котельні.

Для опалення будинків у приватному секторі найбільш поширені опалювальні котельні на природному газі. При відомих перевагах даного опалювального обладнання воно представляє одночасно і серйозну загрозу як для мешканців будинку, так і для самої будівлі.

a) Як забезпечити температурний режим у прибудованому приміщенні. Розраховувати на те, що тепла, що виділяється котлом під час роботи, буде достатньо велика помилка. b) Котельне обладнання краще купити до початку виконання робіт.

Це дозволить врахувати особливості та вимоги до розміщення котла, зазначені у паспорті виробником, а також уточнити розміри та розміщення технологічних отворів у будівельних конструкціях для підведення труб, димоходу тощо.

Зверніть увагу

c) Місце для прибудованої автономної котельні повинно бути вибрано в обов’язковому порядку вздовж глухої стіни будинку, або якщо такої можливості немає, віконні або дверні отвори в стіні, що примикає до котельні, потрібно закласти.

d) При визначенні розмірів котельні необхідно орієнтуватися на такі параметри:

• Площа (для одного опалювального котла) приміщення має бути не менше 4 м2.
• Висота стель має бути не менше 2,5 м.
• Загальний об’єм приміщення повинен бути не менше 15 м3e) При визначенні розмірів котельні краще орієнтуватися на вимоги до монтажу газового котла, навіть якщо планується використовувати інший вид палива.

Основні вимоги

Основні нормативи щодо габаритів приміщення:

• висота стелі: повинна бути від 2,5 м за потужності опалювального агрегату понад 30 кВт, для менш потужних котлів показник становить не менше 2,2 м;
• об’єм котельні: від 15 м3 (якщо опалювальний агрегат планується встановити у підвалі, то при розрахунку обсягу приміщення потрібно додати 0,2 м2 на кожний кВт потужності котла);
• площа котельні має становити мінімум 6 м2.

Мінімальна площа дозволяє забезпечити безпеку роботи обладнання, але для зручності монтажу та обслуговування опалювальної системи все ж таки рекомендується облаштовувати більш просторі котельні.

У котельні приватного будинку, схема якої розробляється з урахуванням особливостей обраного агрегату, необхідно передбачити вільний доступ до елементів обв’язування котла, що регулює арматуру, електроустаткування.

З 2003 року параметри котелень у приватних будинках регламентуються СНиП 42-01-2002. Саме цей документ потрібно використовувати, коли топкова проектується самостійно.

Вимоги:

• Підлога в котельні повинна бути бетонною або облицьованою негорючою плиткою.
• Якщо стіни виконані з пального матеріалу (у випадку з дерев’яними або каркасними будинками), їх оштукатурюють або облицьовують плиткою, металовими панелями і т.д.
• Під облицювання підлоги, стін та стелі передбачається монтаж негорючого утеплювача (зазвичай це базальтовий картон).
• Для розташованої в підвалі або цокольному поверсі котельні вимоги набагато суворіші: обробка повинна бути паро- і газонепроникною.

Норми БНіП дозволяють встановити газовий котел невеликої потужності (не більше 30 кВт) безпосередньо в будинку: на кухні або іншому приміщенні, яке відповідає всім вимогам безпеки (у тому числі вимогам щодо габаритів, вентиляції та скління).

Такий варіант підходить в першу чергу для агрегатів із закритою камерою згоряння, які оснащені коаксіальним димоходом, виведеним назовні крізь стіну. Це дає можливість змонтувати обігрівач у будь-якому зручному місці.

Пропонуємо ознайомитись Підключення одноконтурного котла до бойлера непрямого нагріву

При цьому слід врахувати:

• мінімальні габарити приміщення: площа – 6 м2, об’єм – 15 м3, висота стель – 2,5 м;
• мінімальну площу скла вікна – 0,5 м2;
• ширину дверей – від 0,8 м;
• для вентиляції в нижній частині дверей або стінових конструкцій повинні бути передбачені отвори, що дозволяють забезпечити вільний рух повітряних потоків.

Якщо в приватних будинках встановлюються газові котельні агрегати потужністю понад 30 кВт, для такого обладнання обов’язково виділяється окреме приміщення всередині будинку або передбачається облаштування котельні зовні (у прибудові або окремій будівлі).

Проект газової котельні потрібно погодити у наглядових органах.

Розміри котельні для газового котла в приватному будинку регулюються СНіП. Для потужного опалювального агрегату рекомендується звести окрему будову з вогнестійких матеріалів.

Вимоги до газової котельні в приватному будинку включають:

• фундамент прибудови або окремої споруди не повинен бути спільним із фундаментною основою будинку;
• під котельний агрегат у підлоговому виконанні потрібно змонтувати фундамент, окремий від котельної фундаменту (залізобетонну подушку);
• подіум, на який планується встановити агрегат, може височіти над рівнем підлоги (з урахуванням монтажу покриття) на 10-15 см.

До котелень, призначених для працюючого на твердому паливі устаткування, висуваються менш жорсткі вимоги, оскільки агрегат у разі не належить до вибухонебезпечним. Тому проектування та будівельні роботи можна виконати самостійно.

Облаштувати котельню можна на цокольному поверсі чи підвалі.

При облаштуванні необхідно врахувати такі вимоги:

• Розмір котельні залежить від потужності агрегату та регламентується загальними вимогами СНіП – мінімальна площа становить 8 м2.
• На підлозі перед твердопаливним котлом поверх негорючої теплоізоляційної підкладки укладають сталевий лист. Решта поверхні підлоги також має бути негорючою, тому використовується бетон або вогнестійке покриття.
• Монтаж будинкової котельні для твердопаливного котла обов’язково передбачає стаціонарний вертикальний димар, діаметр якого повинен відповідати розмірам вихідного котельного патрубка. У димарі потрібно передбачити ревізійний отвір для контролю та очищення каналу відведення продуктів згоряння.

• Особлива увага приділяється витяжній системі, оскільки спалювання твердого палива потрібно надходження повітря в камеру згоряння відкритого типу. При цьому в повітря приміщення може проникати чадний газ. Планом має передбачатись облаштування витяжного каналу. Його перетин розраховується так: 8 см2 на 1 кВт потужності котла для топкової на рівні першого поверху і 24 см2 на 1 кВт для розташованого в підвалі приміщення.
• Вимоги до топкової також включають наявність протипожежних засобів – приміщення обладнають щитом із вогнегасником тощо. Перелік обов’язкових засобів пожежогасіння вказаний у БНіП.

Чим утеплити котел твердопаливний

Якщо ви придбали димар у вигляді сендвіч-труб з утепленням, тоді ви можете не переживати за їхню функціональність. Вони виконані у вигляді циліндрів, які вже заповнені утеплювачем. Для решти варіантів слід задуматися, як утеплити трубу димоходу? Навіщо взагалі утеплювати димарі твердопаливних котлів?

Так як твердопаливні котли працюють на великій потужності, вони забезпечують вироблення тепла на гранично високих температурах, внаслідок чого гази від згоряння палива переміщуються в димар, стінки якого нагріваються. Оскільки зовні температура набагато нижче, ніж усередині, утворюється конденсат.

Особливо небезпечною дія конденсату стає у весняний період, коли відбувається розморожування труб.

Конденсат – це не просто вода, це рідина з низькою кислотністю, яка осідаючи на стінках конструкції, здатна її руйнувати. Крім того, при викиді сажі та інших хімічних елементів від продуктів згоряння вони приєднуються до конденсату, тверднуть та утворюють кірку. Велика її кількість призводить до звуження проходу, через що зменшується сила тяги.

Які переваги ви отримаєте, якщо утеплите димар?

• Виключається накопичення конденсату на стінках димоходу та його руйнівна дія на покриття труб.
• Утеплення дозволяє швидше випаровуватися шкідливим парам після спалювання палива.
• Знижується перепад температур між зовнішньою та внутрішньою стінкою димоходу, що збільшує тривалість його служби.
• Підвищується міцність конструкції.
• Ізоляція виконує роль каркаса, що зміцнює, за поганих погодних умов, якщо труба розташована на вулиці.
• Енергозберігаючий ефект, який скоротить тепловтрати в димарі і цим дозволить заощадити на паливі для прогріву труби.

Щодо недоліків, то їх практично немає, та й назвати їх недоліками не можна. Утеплення конструкції, по-перше, позначиться на вашому бюджеті, тому що потрібно буде закупити необхідні матеріали, а по-друге, труба з товстим шаром ізоляції важить набагато більше, і її вага може призвести до псування покрівлі або фундаменту. Тому подбайте про це питання заздалегідь.

Процес утеплення практично однаковий для казанів різного типу. При цьому результат значною мірою залежить від застосовуваних матеріалів. Чим утеплити твердопаливний котел, ми вже писали вище, а тепер розглянемо відповідні матеріали для електричних і газових котлів:

• Мінеральна вата. Має низьку теплопровідність, легко фіксується. Недоліком вати є висока гігроскопічність, що значно погіршує теплоізоляційні характеристики матеріалу. Реалізується в рулонах та у вигляді матів.
• Скловата. За своїми теплоізоляційними характеристиками не поступається мінеральній ваті. Основна перевага – матеріал не гігроскопічний. При роботі зі скловатою слід використовувати окуляри, спецодяг та рукавички.

Великою популярністю користується утеплення за допомогою поліуретану, що наноситься за допомогою спеціального обладнання. За своїми теплоізоляційними та експлуатаційними характеристиками пінополіуретан значно перевершує скловату та мінеральну вату.

Утеплення своїми руками – порядок дій

Утеплення вимагає тільки та частина димаря, яка розташована на вулиці або на горищі, що не опалюється. При цьому труби, закріплені на фасаді будівлі, потрібно повністю ізолювати, включаючи і горизонтальну ділянку, що проходить через стіну.

Вибір методу утеплення визначається матеріалом, з якого влаштований газовий димар. Роботи з утеплення димоходу від газового котла залежать не тільки від конструкції, але і від обраного матеріалу.

Утеплити азбоцементну трубу можна трьома принципово різними методами. Для їхньої реалізації підійдуть мінеральна вата, цегляна кладка або штукатурка.

Ізоляція димаря – це дієвий інструмент проти багатьох руйнівних факторів. Безумовно, утеплення димарів своїми руками не зможе повністю захистити систему від згубного впливу атмосферних опадів або вітру. Але воно дозволяє реально продовжити експлуатаційний термін труби. Відбувається це за рахунок таких обставин:

1. Виняток ймовірності опадання на стінки труби конденсату, насиченого агресивними кислотами. Продукти горіння палива в даному випадку просто випаровуються разом із струменем диму.
2. Зменшення температурних перепадів між гарячою парою та охолодженою поверхнею димового каналу.
3. Створення енергозберігаючого ефекту. Належно утеплені труби для димоходу зазнають менших енергетичних втрат, ніж труби без ізоляції. Це сприяє економії палива, що використовується для підтримки високої температури печі.
4. Підвищення міцності конструкції димаря. Завдяки ізоляції, що виконує роль каркаса, що зміцнює, димохідна труба стає більш стійкою до поривів вітру.

Правильно підібраний утеплювач здатний підвищити морозостійкі якості системи. Частково усувається негативний вплив високих температур на ділянки покрівлі навколо димаря. Це дозволяє надовго відстрочити ремонт самого даху. Утеплена система має високі естетичні якості, оскільки ізоляція сприяє тривалому збереженню первинного зовнішнього вигляду труби.

Утеплений димар служитиме довше, ніж труба без ізоляції.

Димарі різних типів та конструкцій вимагають різних методів утеплення. Існують типи ізоляції залежно від призначення димаря.

Сталеві димарі можуть використовуватися для декоративних печей та камінів, що не виконують функцію постійного джерела опалення. Ізолювати такий димар достатньо шаром штукатурного розчину. Цей метод застосовується в основному для утеплення димоходів з цегляної кладки, але можлива варіація, розрахована для металевих труб.

Суміш готується із спеціальної суміші та води. Технологічно вірним спочатку влити воду в ємність для розмішування, а вже після додати туди суху суміш. Після збивання будівельним міксером повинна вийти щільна однорідна маса.

Для утеплення труби каміна або декоративної печі можна застосувати спеціальну штукатурку

Розчин наноситься на поверхню, що ізолюється, плямами за допомогою шпателя. Грудки розчину необхідно розподілити рівномірно по всій площі труби. Ці ділянки необхідні для закріплення на них армуючого каркаса сітки зі скловолокна. Без каркаса товстий шар штукатурки може незабаром розтріскатися і стати непридатним.

На армуючий каркас спочатку наноситься чорновий шар штукатурки, що прилягає до повітропроводу. Після накладання основної товщини штукатурки можна формувати чистовий шар обробки.

Утеплення функціональних димарів своїми руками можна здійснити за допомогою конструкції типу «сендвіч». Цей спосіб є найбільш популярним та ефективним у плані захисту конструкції від конденсату та економії енергії. Конструкція сендвіч-димоходу складається з двох металевих труб та шару мінеральної вати між ними. Причому труба з великим діаметром в даному випадку є захисною гільзою, менша труба і буде димовідведенням.

Пропонуємо ознайомитися: Пластикові басейни (42 фото): з поліпропілену та інші моделі. Монтаж чаші своїми руками вуличних басейнів

Утеплена таким способом труба для димоходу не є пожежонебезпечною, оскільки шар обмотки захищений нержавіючою сталлю або оцинкованим залізом.

Мінеральною ватою можна утеплити і внутрішню, і зовнішню частину димоходу.

Формування конструкції сендвіч-димоходу відбувається у кілька етапів:

• у покрівельних перекриттях та самій покрівлі виконуються отвори, діаметр яких буде на 25 см більше димохідної труби;
• металевий димар слід ізолювати шаром базальтової вати (практичнішого різновиду мінеральної вати) товщиною не менше 5 см. Обмотка відбувається внахлест;
• утеплювач фіксується за допомогою сталевого дроту, який необхідно кілька разів обернути довкола труби;
• надівається кожух із труби більшого розміру. Якщо кожух був зроблений із листа тонкого заліза, він фіксується за допомогою адгезивної стрічки та стяжних ременів.

Переконавшись, що ізоляція була проведена правильно і не залишилося незафіксованих стиків, можна вдягати утеплені труби на патрубок печі через отвір у покрівлі. Після закінчення монтажних робіт зі з’єднання димоходу з джерелом опалення необхідно заповнити негорючим матеріалом лист металу, що оточує стояк. Для цього використовується керамзит, азбест чи глина.

На сьогоднішній день існує чимало варіантів, як утеплити трубу димоходу. Ці роботи можна провести самостійно, вибрати утеплювач для димарів теж досить просто. Головне, щоб конструкція димовідвідної системи відповідала всім необхідним вимогам. В іншому випадку теплоізоляція може стати абсолютно безглуздою витратою коштів.

Ощукатурювання

Чи потрібно утеплювати димар твердопаливного котла

Димарі утеплюються з метою зменшення кількості вологи, яка утворюється через різницю температури всередині і зовні димоходу. Конденсат є розчином з низькою кислотністю, який здатний руйнувати внутрішні поверхні димоходу, утворювати важкорозчинні комплекси з сажею. Все це призводить до зниження ефективності роботи котла через зменшення тяги.

Як утеплити димохід від опалювального котла на газу? Особливих відмінностей у утепленні димоходів для різних типів котлів немає, але деякі особливості роботи обладнання враховувати все ж таки слід. Наприклад, димові гази твердопаливних котлів мають вищу температуру.

Щоб утеплити трубу котла використовують базальтову вату, цеглу, штукатурку. Вибір матеріалу та правильно проведене утеплення дозволяють підвищити ефективність опалювальної системи, зменшити витрату палива. Вибираючи утеплювач, використовуйте такі рекомендації:

• димарі зі сталі, азбесту, кераміки краще утеплювати за допомогою базальтової вати;
• цегляний димар утеплюють за допомогою штукатурки або листів пінопласту;
• при підборі утеплювача слід враховувати його стійкість до високих температур, ультрафіолетового випромінювання (для вуличної частини димоходу), гігроскопічність;
• враховуйте конфігурацію труби, місце її розміщення.

Утеплення димоходу дозволяє уникнути накопичення конденсату, забезпечує швидше видалення шкідливих речовин, що утворюються при горінні, підвищує міцність усієї конструкції.

Як утеплити трубу газового котла на вулиці

Утеплення азбестової труби газового казана

Фото. Утеплення азбестового димовідведення котла

Спочатку слід сказати, що використання азбестових труб не рекомендується, оскільки азбест при сильному нагріванні починати тріщати і це може призвести до пожежі. Утеплювати азбестові труби слід на вулиці – ту частину димоходу, яка розташовується вище за горищне перекриття або виходить зі стіни на вулицю. Застосовувати для роботи базальтовий негорючий утеплювач Ізорок.

Для самостійної теплоізоляції азбестових труб твердопаливних котлів необхідно виготовити кожух зі сталі та заповнити його мінватою. Кожух для труби виготовляється на 120 міліметрів більше діаметра труби та з невеликих секцій по 1,5 метра. Секції один з одним повинні з’єднуватись щільно, без зазорів. А верх на вулиці, для захисту теплоізоляції від намокання необхідно замазати цементом.

Теплоізоляція азбестових труб мінватою своїми руками проводиться досить легко. Необхідно обмотати трубу базальтовим волокном, поверх утеплювача закріпити металевий кожух і стягнути його скобами. Додатково, поверх кожуха з оцинковки можна закріпити гідроізоляційний матеріал для захисту металу від корозії та запобігання намоканню мінерального утеплювача в трубі.

Утеплення сталевої труби газового казана

Утеплення димоходу котла базальтовою ватою
