Що таке ковпак?

Ще півстоліття тому, ковпаки на димарях можна було зустріти в країнах Балтії та Європи. Поступово ці захисні прилади з’явилися на всіх дахах країни.

Основна функція приладів –це створення перешкоди попадання у трубу води та поривів вітру.

Різні конструкції дозволяють збільшувати тягу в димарі, підвищувати продуктивність печей і котлів, що працюють на різних видах палива, створювати примусову вентиляцію приміщень будинку, підвалу.

Для чого потрібний ковпак на трубі димоходу

Традиція встановлювати на димарях ковпаки прийшла до нас із минулого. Ще в 19 столітті вони були лише кованими, адже інших способів готувати виріб із заліза просто не було. Оскільки праця коваля була недешева, то й дозволити собі таку прикрасу на даху могли далеко не всі. Натомість на багатих будинках та замках ковпаки на димар були прикрашені цілими композиціями з металу. Найчастіше зображували фігурки людей, тварин та птахів. Іноді власники будь-якого бізнесу замовляли як флюгер ізобвраження предмета, який символізував заняття господаря. Така собі наочна реклама.

Флюгарка на димар

Насправді функцій у парасольки, встановленої на димар, кілька:

• Захищає трубу від попадання води та снігу. При сильних опадів у трубі може виявитися достатня кількість вологи, щоб «замкнути» тягу. Одягнений зверху, але не заважає виходу диму ковпак, значно знижує її кількість. Тому форму ковпака варто підбирати виходячи не тільки з естетичних міркувань: якщо у вашому регіоні випадає багато снігу, то найкращий варіант – ковпак у вигляді маленького даху з вальцами з досить великим кутом. З таких парасольок добре сходить сніг.
• Ковпак на цегляній трубі димоходу захищає цеглу від руйнування. Більшість сучасних виробів мають спеціальні канавки для відведення конденсату, який неминуче утворюється на холодній металевій поверхні, при контакті з розігрітим димом (або повітрям, якщо це вихід вентканалу).
• Запобігає попаданню в димар комах, тварин, птахів, листя та інших предметів, які може занести вітер.
• Покращує потяг. Спеціально для покращення тяги розроблені дефлектори різних модифікацій, але будь-який грибок на трубі теж непогано справляється з таким завданням: воно підвищується приблизно на 20%.

Класифікація

Вибираючи козирок, враховуйте декілька параметрів.

За матеріалом

Від якості та виду матеріалів залежить довговічність козирка. При виборі варіантів, зверніть увагу на мідні пристрої. Такий матеріал, старіючи, стає привабливішим і надійно служитиме протягом 50 років.

Основну деталь – парасолька, краще виконувати з нержавіючої сталі або оцинковування. Або доведеться щорічно знімати ковпак та знову покривати його фарбою.

Поступаючись мідному козирку за терміном служби на 15-20 років, нержавіючі деталі коштують на порядок дешевше.

Титан – привабливий своєю довговічністю і хорошими властивостями металу, але коштує дорожче за нержавіючу сталь.

Тому в цьому питанні (який ковпак краще?) однозначної поради немає.

Хтось купує мідний ковпак з архітектурною композицією, або просту парасольку з оцинкування – будь-яка конструкція має надійно захищати димар. А зовнішній вигляд – це поняття другорядне.

За формою

Тут вибір настільки індивідуальний, що давати поради неможливо. Просто перерахуємо форми ковпаків, а вибір залежить від переваги покупців чи домашніх майстрів:

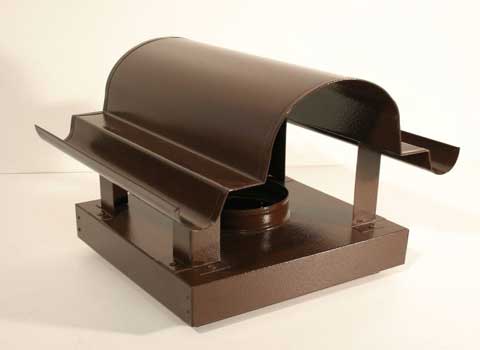

• напівциліндрична або склепінчаста;
• чотирисхилий, найпростіша і затребувана конструкція;
• шатрова – ближче до європейського стилю будівель та дахів;
• з двома схилами, зустрічається на половині дахів у країні;
• виконана у вигляді шпиля вежі, що нагадує ковпаки в готичних замках;
• плоска з невеликим скосом – таку конструкцію прийнято встановлювати на сучасний стиль архітектури будівлі.

Нерідко можна зустріти ковпаки із вбудованими флюгерами, з виконаною спеціальною заслінкою, що забезпечує достатню тягу та вихід відпрацьованих газів навіть за сильних поривів вітру.

Потік повітря, що надходить у димар, створює повітряну пробку і знижує до мінімуму кількість кисню в відсіку топки.

За призначенням

За призначенням захисні пристрої поділяються на:

• ковпак, що встановлюється на димар печі, що працює на твердому паливі;
• для обслуговування котлів опалення та піролізних печах, встановлюють козирки з відкритими соплами;
• казани, що працюють на газі, солярці оснащуються дефлекторами з відкритим соплом. Такі пристрої створюють додаткову тягу та можуть служити для вентиляції всього приміщення та створення сприятливих умов для згоряння палива.

Матеріали для виготовлення

Для виготовлення ковпаків використовуються різні листові матеріали. У ряді випадків застосовуються залишки матеріалів покрівлі (фальцевої), де застосовуються листові покрівельні матеріали.
Основними матеріалами для ковпаків є:

• листова сталь;
• листовий алюміній;
• мідний лист;

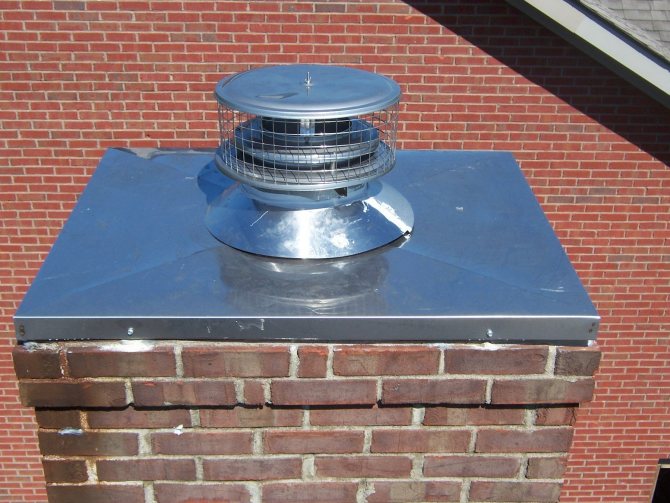

• лист із нержавіючої сталі;
• листок їх цинко-титанового сплаву;

Довговічність застосовуваних матеріалів різна. Ковпаки зі сталі зазвичай служать від 2 до 5 років. Листовий алюміній – 5-8 років. Найбільш довговічні наверши з нержавіючої сталі, міді та цинко-титанового сплаву. Термін їхньої служби може досягати 50 – 100 років.

Мідні ковпаки з плоскими дахами зазвичай застосовують на трубах будинків, збудованих у стилі «модерн».Для будинку в європейському стилі встановлюють ковпаки з напівкруглим навершям.

Ковпаки з щипцевим дахом застосовують у випадках, коли димова труба виконує ще й вентиляційну функцію. Наверши з кришкою, що відкривається, зручні для чищення димової труби від сажі. Найчастіше така необхідність виникає при використанні в якості палива дров або торф’яних брикетів.

При виготовленні флюгарок часто застосовуються вироби художнього кування.Для збільшення терміну служби кованих деталей їх необхідно піддавати вороненню. Самі флюгери, крім своїх естетичних переваг, показують напрям вітру.

Пристрій та принцип роботи

Стандартний прилад складається:

• циліндра;
• дифузора;
• парасольку.

Залежно від виду може оснащуватися додатковими, розташованими внизу приладу та по колу дифузора кільцевими відбоями. Принцип роботи будь-якого захисного пристрою однаковий:

1. Зверху пічної труби встановлюється прилад, який запобігає попаданню сильних поривів повітря в димар і створення в ньому повітряної пробки.
2. Потік, ударяючись і поширюючись по стінках циліндричної частини, втрачає свою силу і розпадається на невеликі струмки кисню. Одна частина таких потоків піднімається нагору, витягаючи з труби гарячі пари. Створюється повітряний вихор, що викидає дим вгору. Завдяки цій властивості збільшується рівень тяги.
3. Завдяки висхідним повітряним масам створюється перешкода попаданню вологи в трубу димоходу, а також підвищується продуктивність роботи агрегатів до 20%.

Різновиди ковпаків

Ковпак на димохідну трубу може значно відрізняти за своїм технічним призначенням. Для розуміння поділяють їх на три основні види:

1. Конусні.
2. Циліндричні.
3. Орні.

Конусний ковпак
Найбільшого поширення набув саме перший вид, за рахунок своєї вкрай низької вартості та простори монтажу. До основних переваг саме такої конструкції потрібно віднести можливість як якісного захисту каналу від опадів і сміття, а й формування тяги. Хоча, з функцією формування тяги конусні ковпаки справляються гірше, а все через особливості конструкції. З усіх боків відкритий, а особлива форма кришки дозволяє створювати розрядження, створюючи тим самим тягу.

Циліндричний ковпак

Але, краще з таким завданням здатний впоратися циліндричний парасольку. Він являє собою закритий циліндр із всередині конусною кришкою. Принцип роботи той самий, але за рахунок закриття більшого простору, тяга може посилюватися набагато краще. Та й захист від вітрів забезпечується більшою мірою, тобто погодні умови не впливають на формування тяги. Єдиний недолік – це погана робота в умовах туману, але цей недолік скоріше можна приписати до всіх пристроїв.

Поворотний ковпак

Ковпак на цегляний димар або металевий можна зробити і за іншою системою. Тут немає різниці для цегли або металу робиться, основний упор спрямовується на форму козирка. На відміну від двох інших типів – цей з’явився нещодавно і сміливо займає свою нішу, поступово витісняючи інші конструкції. Особливість легко читається по картинці, пристрій побудований таким чином, щоб залежно від того, як дме вітер, повертати свій капюшон за ним, тим самим формуючи всерединута середовище з гарною тягою. Круговий рух відбувається за рахунок спеціального шатуна із роликом. Єдине, така конструкція не досконала щодо забезпечення захисту від сміття.

Усі інші типи конструкцій можуть закривати канал залежно від переваг власника. Насправді конструкцій безліч, і всі їх перерахувати просто неможливо.

До речі, потрібно уточнити з якого матеріалу найчастіше робляться ковпаки:

• “оцинкування”.
• «Нержавіюча сталь».
• мідь.
• сплави титани та цинку.

Як правильно вибрати ковпак для димоходу?

Характеристики роботи та надійність дефлекторів перебувають у прямій залежності від видів опалювального приладу та палива.

Якщо використовується газовий котел, можна вибрати конструкцію відкритого типу з соплом. Козирок для пічної труби повинен відповідати виду установки та паливу, це правило закріплено у нормативних документах.

Газові котли мають невелику температуру горіння, і отже гази, що виходять у димар, нагріті до певної низької температури. На місці виходу пари, особливо при низьких температурах, починається обмерзання конденсату та поступове закривання льодом повітряного каналу. Якщо труба виконана з цегли, а казан працює на природному газі – в цьому випадку установка дефлектора заборонена.

Але печі та котли, що працюють на твердому паливі, розігрівають гази до 2600 на виході з димаря. Тому такі труби можна захищати ковпаками будь-якої форми з різних матеріалів.

Якщо використовуються якісні палети, рівень ККД і температура газів, що виходять, значно підвищується, такі димоходи облаштують конструкцією з відкритим соплом. Але на труби з цегли, потрібно встановлювати захист із парасолькою. Вона не дозволить потрапляти в канал води та руйнувати цеглу.

Підсумок – вибираєте козирок для газового казана, краще купити з відкритим соплом. Для обігрівачів, що спалюють всі види твердого палива або на солярці, можна встановлювати всі види і форми конструкцій.

↑Як класифікують ковпаки на димар за типом матеріалу

Саме матеріал, використаний під час виготовлення парасольки, визначає його довговічність. Кришка на димар, флюгарка, може бути виконана в основному зі сталі, міді та цинк-титану.

• Мідні

Це, мабуть, найпопулярніший матеріал для ковпаків. Мідь хімічно активний метал і з часом вступаючи в реакцію з іншими елементами може руйнуватися. Тому щоб забезпечити тривалий експлуатаційний термін (понад 50 років), монтують їх у повній відповідності до вимог монтажу.

При установці мідні димові труби кріплять за допомогою мідних або обміднених елементів кріплення. До речі, згодом вони стають ще красивішими – покрившись «шляхетною» патиною мідь набуває відтінку старовини.

• Сталеві трубні ковпаки

Елементи цього типу для даху зі сталі поступаються мідним за терміном експлуатації: залежно від форми та грамотності монтажу – 10–28 років.

• Цинк-титанові

За своїми технічними та експлуатаційними характеристиками цей матеріал близький до міді. Відповідно, термін їхньої служби складає близько 50 років.

Ковпак на трубу димоходу можна купити і з оцинкованої жерсті, поліестеру або пурала. Це економічніші варіанти, які протягом 10-5 років здатні зберігати свої захисні характеристики навіть в умовах різкого перепаду температур і підвищеної вологості.

Виготовлення своїми руками

Роботи виконуються у кілька етапів. Для виготовлення найпростішої конструкції потрібно підготувати кілька видів інструментів та матеріалів.

Інструменти та матеріали

Готуємо за списком:

• лінійку, рулетку, тонкий маркер;
• гумовий молоток для бляхарів;
• слюсарний молоток;
• дриль з набором свердел;
• шуруповерт;
• дюбеля для кріплення козирка;
• ножиці по металу;
• болгарку;
• верстат з наковаленкою та лещатами;
• заклепочник з набором заклепок;
• лист оцинковки, завтовшки 0,8-1 мм;
• сталевий куточок, з розміром полиці 30-40 мм.

Покрокова інструкція

Козирок для пічної труби своїми руками виконується в кілька етапів:

1. По кресленню розмічаємо розгортку для козирка на листі металу. Роботу виконуємо уважно, дотримуючись всіх розмірів.


   Приклад креслення викрійки

2. Ножицями по металу або болгаркою вирізаємо деталь за основним контуром, краще різати метал з невеликим запасом, а потім обточити краї болгаркою із зачистним каменем.
3. На краю наковаленки або відрізка товстого металу з рівними краями за допомогою гумового куточка загинаємо по переривчастій лінії кромки під прямий кут.
4. Робимо невеликі загини для створення 4 скатного даху по лінії розмітки.



5. Згинаємо козирок і в місці з’єднання кромок за допомогою заклепок фіксуємо нашу конструкцію. Заклепки краще ставити частіше, наш грибок буде постійно піддаватися значним навантаженням при сильному вітрі.
6. Заклепками закріплюємо кронштейни для встановлення козирка на трубу. Якщо використовуємо простий лист металу, ковпак знежирюємо, проходимо ґрунтовкою і після її висихання покриваємо молотковою фарбою під основний колір покриття даху.



7. Дочекавшись повного висихання фарби, робимо у кожному кронштейні по 1 отвору, встановлюємо парасольку на місце. Розмічаємо, свердлимо отвори, вставляємо дюбелі.
8. Залишається встановити ковпак на місце і надійно закріпити його шурупами.

Перед виготовленням ковпака обов’язково виконайте креслення або ескіз з урахуванням перерізу або розмірів димоходу, якщо не впевнені, виконайте модель з картону. Потім встановіть її, за необхідності внесіть зміни. Тільки після таких операцій перейдіть до розмітки контурів деталі на металі.

Різновиди та конструктивні особливості ↑

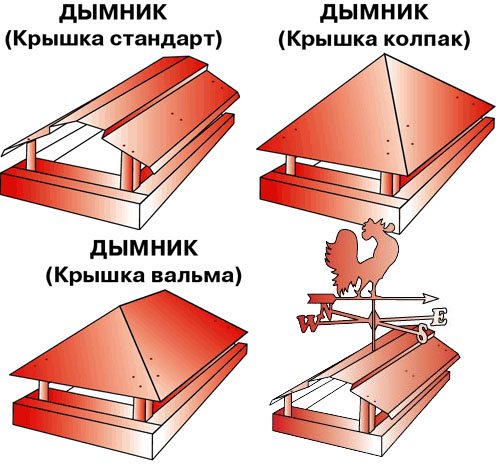

Димники бувають досить різноманітні на вигляд. Класичний ковпак на трубу димоходу є конструкцією за формою, що нагадує невеликий «будиночок» зі скатним дахом, його ще називають дах-книжка. Цікавіше виглядають димники з вальмовим дахом.
Сьогодні можна зустріти різні ковпаки на димарі – оригінальні з декоративними рішеннями, продиктованими новими архітектурними формами будівель або більш практичні з певними технологічними перевагами і т.д.

Наприклад, для даху будинку стилю модерн чудово підходять парасольки з плоскою кришкою, у той час як для будівель європейського стилю найчастіше використовують димарі з навершям у формі напівсфери.

важливо

Вибираючи модель ковпака для димовідвідної труби, параметри конструкції повинні бути співвіднесені з конструкцією даху.

фото флюгерів

Серед такого великого різноманіття різновидів димників можна назвати такі:

• з багатосхилими дахами – забезпечують найефективніше провітрювання, взимку запобігають накопиченню снігових мас;
• оснащені флюгером довільної форми та змісту: геральдичні символи, стилізовані зображення міфічних героїв чи тварин тощо;
• з кришкою, що відкривається – подібна конструкція значно спрощує роботи з технічного обслуговування димоходу;
• з вентиляційним отвором – воно дозволяє вільно виходити продуктам горіння;
• з іскроуловлювачем – призначені для печей, опалюваних дровами та торфом у будинках з покрівлею з горючих матеріалів.

Рекомендуємо

У будинках на дров’яному опаленні небажано використовувати ковпаки з пофарбованої сталі, оскільки вони швидко покриваються кіптявою та змінюють колір під впливом високої температури.

Ковані ковпаки на димарі, флюгарки з різьбленням та просічками можна вважати справжніми витворами мистецтва. Виготовлення ковпаків на димарі, які відповідали б стилістиці архітектури будівлі, схожі на роботу художника і досить трудомісткі.

Флюгарка вентиляційнаНазваРозмірОцинковкаКольоровий1 Простий40 х 40900110040 х 521050125052 х 52120013502 Простий + сітка40 х 40950115040 х 521100130052 х 52125014000 21200135052 х 52135015004 Декоративний40 х 401200135040 х 521350150052 х 52150016505 Складний40 х 40130014505 50 06 Подвійний40 х 401300145040 х 521500165052 х 5216001750

ковпаки на димар: розміри, ціна

Дефлектори для твердопаливних казанів.

Димарі для вугільних та дров’яних котлів зазвичай виконуються з нержавіючої сталі або кераміки. Їхня внутрішня поверхня є гладкою, що сприяє посиленню тяги. Осади та конденсат у керамічних та нержавіючих трубах стікають у конденсатозбірник. Якщо створюється ковпак власними руками, необхідно робити конструкцію згідно з інструкцією, інакше вона буде менш ефективною.

На силу тяги та її стійкість найбільше впливає вибору труби, тому перед придбанням чи створенням дефлектора необхідно точно розрахувати необхідну довжину. Для вугільних казанів зазвичай встановлюються труби довжиною до 8 метрів. Завдяки монтажу дефлектора можна скоротити трубу приблизно на 20 відсотків.

Варто зазначити, що котли на дровах працюють так само, як і вугільні, тому на них встановлюється дефлектор, який закривається зверху кришкою. Винятком є ​​піролізні котли. ККД таких виробів становить до 92 відсотків. У трубах таких котлів температура диму може досягати 180 градусів. Це стає причиною утворення великої кількості конденсату. Через це на трубі може з’явитися льоду, а за теплої погоди скупчуватися сажа. Саме тому наВказаний тип котлів рекомендується ставити ковпаки з відкритим соплом. Такі конструкції перешкоджають попаданню в димар опадів, але не перешкоджають виходу низькотемпературного диму.
