Вбудований навіс захистить вас і ваш автомобіль від дощу, снігу та іншої негоди. Такий навіс примикає до стіни будинку і займає небагато місця

Коли йдеться пробудівництві навісу для вашого автомобіля

, крита парковка, прибудована безпосередньо до стіни будинку, – найчастіше найдорожче і елегантне рішення. На чому зупинитися: на навісі, що окремо стоїть або прибудованому до будинку?

При виборі прибудованої конструкції є можливість заощадити: три опорні стовпи, три Н-подібні анкерні кріплення плюс бетонні фундаменти.

Сполучні елементи (дюбеля, болти, підкладні шайби) ми взагалі не беремо до уваги. Крім усього іншого, вимощення вздовж стіни, до якої примикає крите паркування, стає корисною площею підлоги прибудови.

Проте влаштування навісу, що примикає до стіни будинку, має свої нюанси, які потрібно обов’язково врахувати. Як зробити прибудову правильно? Найкращим і доступним матеріалом для каркасу навісу є соснові бруси та дошки. Всі дерев’яні елементи перед монтажем слід обробити спеціальним складом, антисептиком, який робить деревину стійкою до впливу погодних умов. А ще потрібно запобігти контакту деревини з грунтом. Для покриття навісу найкраще подіййдуть прозорі хвилясті або трапецієподібні плити з ПВХ – стільниковий полікарбонат. Можна використовувати і сталевий, однак, у цьому випадку під навісом не буде такого природного освітлення, як при прозорій покрівлі.

Конструктивною відмінністю запропонованої системи є те, що вода не просто збігає до країв навісу, вона стікає з обох кінців до центру. Це досягається завдяки лагам перекриття товщиною 14 см, які до середини треба робити тоншими. Ви, звичайно, можете зробити і звичайний односторонній ухил даху і з того ж ПВХ. Ухил повинен становити 1-2%, інакше дах у центрі буде надто низьким.

Для вашої зручності можна зробити два входи в комору – з боку паркування та з боку двору Покрівлю можна зробити односхилим з ухилом від стіни, тоді вода в негоду буде стікати з паркування Вимощення вздовж стіни також корисно використовується – вона стає частиною підлоги паркування для вашого автомобіля можна сконструювати і як окремо вартий, якщо такий варіант більше підходить до вашого планування території

Як варіант окремого навісу для машини можете використовувати такі розміри і пристрій дерев’яного навісу

Увага! Для незначного ухилу підходять не всі прозорі пластикові покрівельні матеріали. Вибрані нами ПВХ-листи трапецієподібної форми відмінно підійдуть для спорудження такої конструкції.

Багато матеріалів, що застосовуються для влаштування покрівлі, не мають необхідних технічних характеристик і придатні лише для конструкцій з кутом нахилу не менше 15%. Для відведення дощової води в центрі даху встановлюється дренажна система, що складається із зливного жолоба (ширина 70 мм), дощеприймача та водостічної труби. Елегантніше рішення — використовувати замість труби оцинкований ланцюг. Якщо ви захочете побудувати дах за своїм проектом, обов’язково врахуйте, що він повинен витримувати нагрізання від снігу в зимовий період.

Пропонуємо креслення каркасу для навісу. Розміри конструктивних елементів вказані у сантиметрах

Розмір навісу вибирають виходячи з власних умов, але при цьому важливо дотримуватись наступної вимоги: верхні краї крокв, на які лягає покриття, повинні знаходитися в одній площині з ухилом до зливоприймача. Цього легко досягти, якщо монтувати крокви по шнурах, натягнутих між крайніми кроквами з обох боків.

Будуємо дерев’яний навіс для машини

Отже, з одного боку навіс спирається на балку, прикріплену до стіни за допомогою дюбелів та болтів з інтервалом 1,5 м: з іншого – на балку, що лежить на стовпах, які встановлені на бетонні опори. Паркування можна поєднувати з невеликою коморою, для цього необхідно встановити додаткові опорні стовпи для кріплення стін.

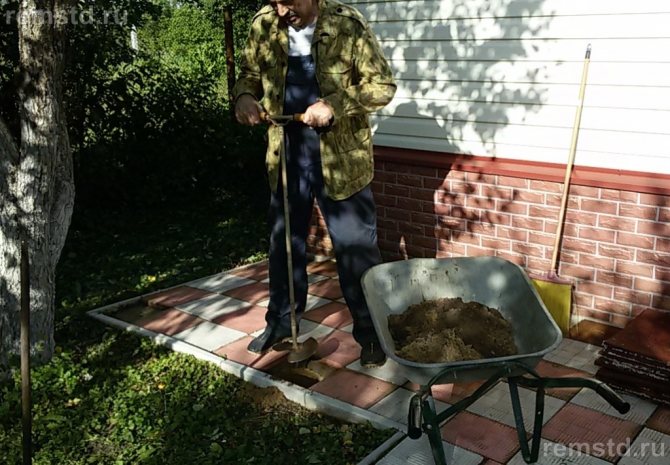

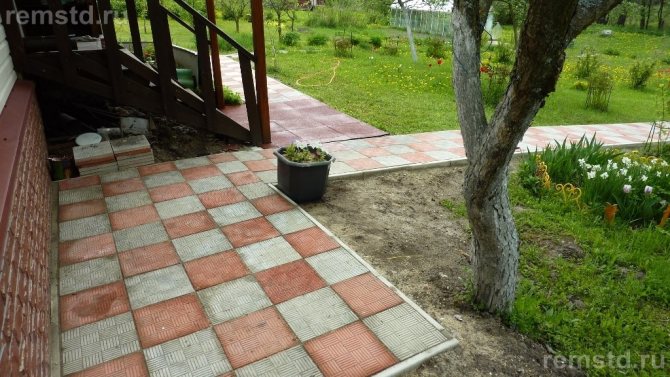

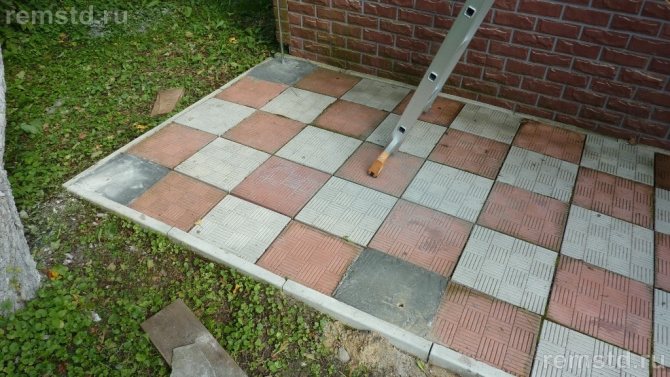

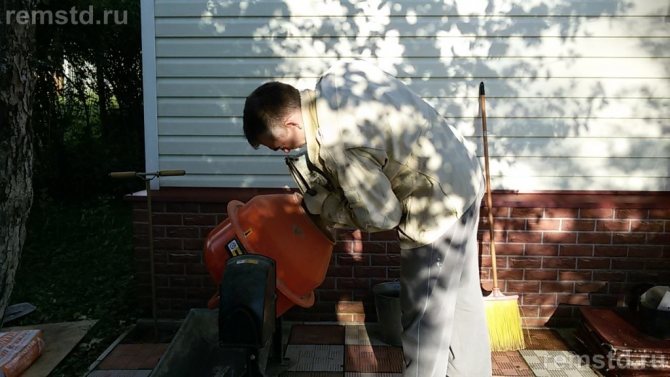

До початку монтажу дерев’яного каркаса потрібно розмітити та забетонувати опори з Н-подібними анкерами під стовпи. Адже бетон повинен затвердіти, на що потрібно не менше 5 днів. Розмір бетонної опори в плані — 30 х 30 см, глибина 40 см. Верхній рівень фундаменту повинен бути нижчим за чисту підлогу на товщину дорожнього покриття паркування. Можна обійтися і без анкерів, у цьому випадку до основи стовпа кріпиться сталевий черевик із квадратним фланцем, який потім буде закріплений у бетон за допомогою дюбелів.

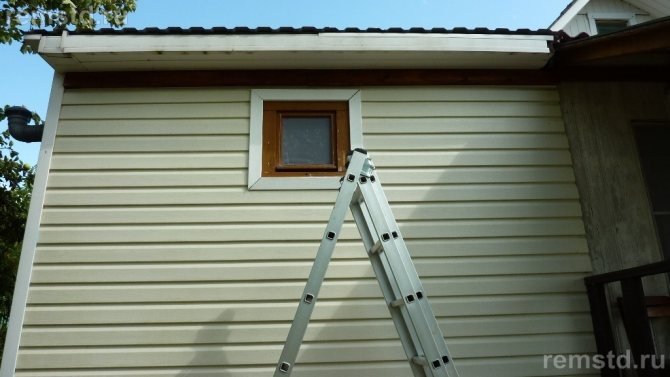

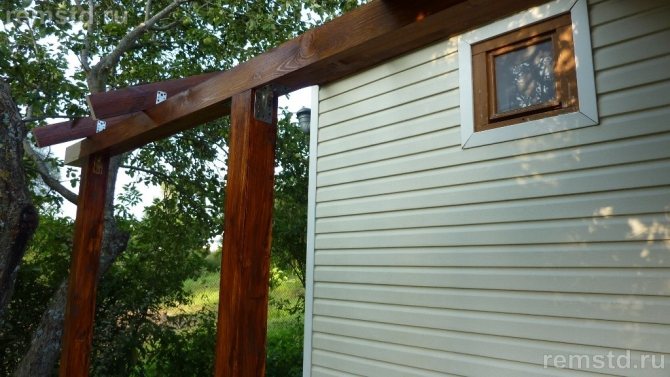

Починаємо монтаж з місця примикання навісу до стіни будинку

1. У дерев’яній балці просвердліть отвори для кріплення до стіни, відстань між ними — не більше 1,5 м. Позначте місця свердління отвору в гені з таким же інтервалів один від одного, щоб вони точно збігалися з отворами в балці. Важливо, щоб балка була закріплена горизонтально. При цьому зважте на висоту віконних перекриттів, розташування вентиляційних отворів та інших подібних будівельних елементів. Дерев’яна балка, закріплена на стіні, несе приблизно половину)всього навантаження конструкції, поетом) для її кріплення необхідно використовувати глухі болти діаметром не менше 10 мм і дюбеля, що підходять до них. Якщо балка, що служить для стикування зі стіною, виступає більш ніж на 1,5 м від кута будинку, необхідно встановити опорний стовп.

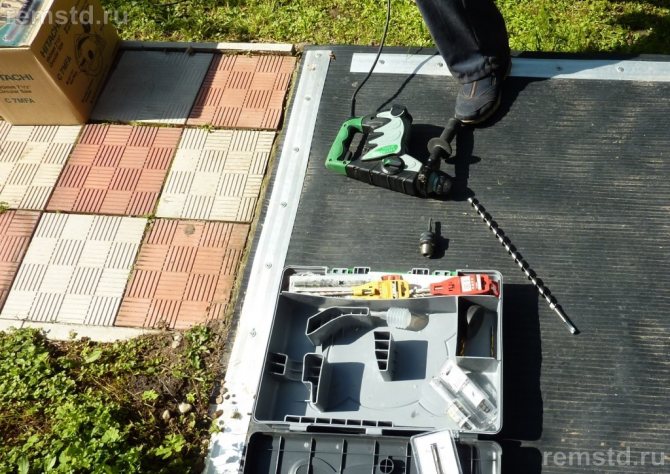

2. Просвердліть у стіні отвори для дюбелів і ретельно очистіть їх від пилу та крихти, що утворилися під час свердління. Вставте дюбеля та прикрутіть балку.

3. Для стикування двох балок необхідно підрізати їх наполовину товщини і накласти одна на одну. Для закріплення стику обов’язково використовуйте анкерне кріплення, тобто на стику балка повинна нахилитися до стіни.

4. Верхній край опорних стовпів, необхідних для кріплення стін комори, підріжте по товщині для кріплення до балок і затішіть стамескою або сокирою.

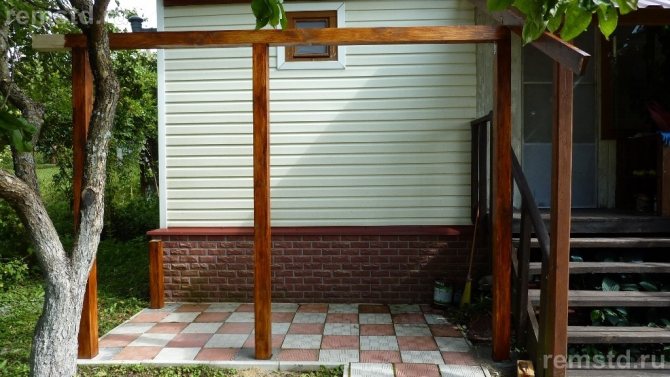

5. Прикрутіть опорні стовпи до балки. Сам стовп встановлюється на бетонній опорі. При кріпленні балки до монолітної стіни можна використовувати цангові кріплення, якими дерев’яна балка пробивається наскрізь, ними користуються при монтажі металопластикових вікон. При кріпленні до облицювальної кладки (через її незначну товщину) можна використовувати звичайні, .

Встановлення стовпів

1. Стовпи закріплюються в Н-подібний анкер за допомогою струбцини і виставляються вертикально.

2. У такому положенні за допомогою гнучкого водяного рівня або будівельного рівня визначається верхній край стовпа – він має бути на одному рівні з верхнім краєм балки, закріпленої до стіни.

3. За потреби стовпи підрізаються або підклинюються підкладками, після чого закріплюються. Якщо замість анкерного кріплення використовується металева склянка з фланцем, то вона спочатку наживляється на дюбелі в бетонній опорі, потім за допомогою підкладок стовп виставляється у вертикальне положення та закріплюється. Після того, як стовпи встановлені, до них кріпиться несуча балка. Стики балки повинні спиратися на стовпи, а сам стик виконується так само, як у балки, що прикріплена до стіни. Балка кріпитьсядо стовпів за допомогою болтів. Рівні несучих балок, закріплених на стіні та на стовпах, повинні збігатися.

1. Так виглядає в готовому вигляді кріплення стовпа до бетонної опори з Н-подібним анкером. 10 мм з відповідними дюбелями 4. Обов’язково простежте, щоб місце стику балок мало анкерне кріплення до стіни.6 . Для кріплення стін комори необхідно встановити додаткові опорні стовпи 7. До початку монтажу необхідно забетонувати опори з Н-подібними анкерами 8. Верхній рівень фундаменту повинен бути нижчим за чисту підлогу на товщину дорожнього покриття паркування

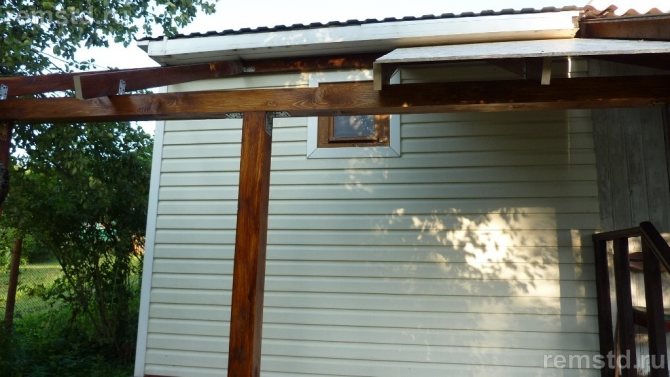

Кроквяна система

1. Крокви перекриття краще кріпити за допомогою товщиною 2 мм. Спочатку вони прикручуються до крокв, а потім до балок, що несуть. Знизу це кріплення практично непомітно. Якщо пластин немає, використовуйте шурупи або цвяхи завдовжки 120-150 мм, заганяючи їх у вертикальну грань кроквяного бруска під кутом.

2. Вода стікає до центру, тому в середині конструкції два кроквяні бруси розташовуються так близько один до одного. щоб між ними помістився стічний жолоб шириною 70 мм. По ньому вода відводиться до ринви або ланцюга.

3. Нахил даху навісу досягається завдяки різній товщині кроквяних брусів. По обох краях кріпляться цілі бруски, а при наближенні до центру їх товщина зменшується на 1,5 см. Нахил при цьому складе 2-4°.

9. Стовпи закріплюються в Н-подібний анкер за допомогою струбцини і виставляються строго вертикально 10. При необхідності стовпи підрізаються до рівня балки безпосередньо за місцем 11. Стики балки мають спиратися на стовпи 12. Балка кріпиться до стовпів за допомогою болтів 13. Крокви краще кріпити за допомогою вузьких металевих пластинок товщиною 2 мм 14. Два кроквяні бруси перекриття в середині конструкції розташовуються близько один до одного, але так, щоб між ними помістився стічнийжолоб 15. Для спорудження стін комори прибийте до стовпів решетування з планок 16. Кріплення до стовпів здійснюється за допомогою шурупів

Покрівля

Для встановлення покрівельних листів необхідно використовувати спеціальні кріплення. Обов’язково застосовуйте ущільнювальні шайби підкладки. Краї покрівельних листів стикуються з нахлестом в 20 см. Стик листів повинен обов’язково розташовуватися на кроквяному брусі. Поздовжні стики укладають із захопленням на дві хвилі. Місце примикання навісу до стіни будинку необхідно загерметизувати за допомогою стійкого до ультрафіолетового проміння прозорого силікону або . Не забудьте ущільнити стики між покрівельними лисицямитамі зливоприймачем.

Комірка

Для спорудження стін комори прибийте до стовпів лати з планок, до яких кріпляться стінові панелі. Кріплення до стовпів здійснюється за допомогою шурупів. Для кріплення дверної коробки потрібно встановити додаткові опорні стійки з перемичкою.

• Що таке полікарбонати?
• Підготовчі роботи
• Кований або металевий каркаси
• Як кріпиться козирок над дверима?
• Кріплення козирка на клинові анкери або дюбелі
• Як монтувати полікарбонат
• Дерев’яний каркас для козирка з полікарбонату

Встановлювати козирок із полікарбонату своїми руками можна як у нових будинках, так і у старих.

Козирки з полікарбонату – захист ганку від попадання опадів на зону вуличних дверей. Вони призначені для обмеження попадання природного сміття та вологи на територію, яка пов’язана безпосередньо з місцем проживання людини. Ця прибудова до будинку виконує практичні функції. Красиво виконаний козирок прикрашає вхід будинку, надає йому закінченого та оригінального вигляду.

Козирок із полікарбонату своїми руками можна зробити, використовуючи для каркасу дерев’яну чи металеву конструкцію.

Покрокова інструкція з виготовлення та монтажу навісу своїми руками

Розглянемо покроково, як зробити навіс для дому своїми руками. Починати будівництво потрібно з планування конструкції, місця розміщення. Весь процес можна поділити на кілька етапів:

• розробка плану майбутньої споруди (схеми, креслення);
• вибір та підготовка матеріалу;
• збирання та підготовка необхідного інструменту;
• виготовлення елементів конструкції;
• встановлення опорних стовпів та монтаж заставних;
• збирання каркасу;
• покрівельні та оздоблювальні роботи.

Схеми та креслення

Схема необхідна складання кошторису (розрахунку кількості матеріалів, вартості). Якщо обмеження щодо бюджету немає, то для складання схеми, ескізу та креслення навісу можна звернутися до дизайнера. Професіонал розробить проект навісу, що гармонійно впишеться в екстер’єр будинку. Якщо такої можливості немає, можна знайти схему в інтернеті, адаптувати розміри навісу під конкретний фасад і приступати до будівництва.

Нижче на малюнку представлена ​​типова схема односхилих, металевих навісів з покрівлею з стільникового полікарбонату, що примикає до стіни. Для виготовлення такої споруди самостійно потрібні навички зварювальника, оскільки деталі конструкції з’єднуються нерозбірним зварним швом.

Підготовка матеріалу

Після того, як креслення готове, можна приступати до підготовки матеріалу. Необхідно зачистити труби, обробити дерев’яні деталі конструкції антисептичним засобом. Антисептики вбираються в структуру деревини та захищають її від вологи, комах-шкідників, грибка.

Підготовка інструменту

Залежно від матеріалу, з якого планується виготовляти навіс, для проведення робіт можуть знадобитися різні інструменти. Для металу:

• УШМ (болгарка) – для зачистки швів, різання металевих труб тощо. ;
• дриль із свердлом по бетону або дереву – для підготовки монтажних отворів під кріплення;
• шуруповерт – для кріплення покрівельного матеріалу;
• зварювальний апарат – для з’єднання металевих елементів конструкції.

Для складання конструкції з дерева необхідно мати:

• циркулярную пилу или лобзик;
• будівельну рулетку;
• куточок;
• олівець;
• рівень або виска – для вирівнювання положення опорних стійок конструкції.

Виготовлення елементів конструкції

Нюансів, пов’язаних із виготовленням елементів конструкції, досить багато. При виготовленні окремих деталей, необхідно суворо дотримуватись розмірів, вказаних на кресленні. В іншому випадку, при подальшому складанні каркаса виникнуть проблеми, для усунення яких потрібно використовувати додатковий обсяг матеріалу, що призведе до збільшення кінцевої вартості конструкції.

Односхилий навіс під покрівлю із профільованого металевого листа збирається з наступних елементів:

• опорний брус;
• крокви – можна використовувати бруски перетином 5×5 або 5×7 см;
• обрешітка – підійдуть обрізні дошки 2,5 10 або 2,5 15;
• опорні стовпи можна використовувати металеві труби, до верхньої частини яких приварюють пластини з отворами для кріплення поперечного кроквяного бруска.

Монтаж заставних до стіни

Опорний брус для дерев’яного навісу монтується на початковому етапі складання каркаса, розташовується горизонтально і кріпиться максимально надійно. На такий брус можна легко закріпити крокви. Для кріплення крокв зручно використовувати перфоровані куточки або спеціальні кріплення для бруса.

Складання дерев’яного навісу та покрівельні роботи

На малюнку нижче схематично зображено, як правильно збирати основні вузли навісу.

Насамперед, кріпиться напрямний брус на стіні та встановлюються опорні стовпи. Далі на стовпи укладається та закріплюється поперечний брус (на малюнку мауерлат). Потім можна приступати до встановлення основних крокв, після чого на них монтується решетування. Останній етап – монтаж профлиста чи полікарбонату. Для кріплення покрівлі використовують різнокольорові покрівельні шурупи.

Навіс для приватного будинку можна створити самостійно, але краще скористатися послугами професіоналів. Компанії, які займаються виготовленням подібних виробів, можуть зробити гарний навіс із прикрасами з кованих металевих прутів та за прийнятною ціною.

Час читання: 8 хвилин Немає часу?

Надішлю матеріал на вашу електронну пошту

Важливою частиною екстер’єру заміського будинку є навіс. Він покликаний захищати частину двору від опадів та ультрафіолетових променів, а також виконує декоративну функцію. Невелика ділянка, закрита зверху матеріалом, є навісами прибудованими до будинку. Фото подібних споруд можна побачити у цьому огляді. При цьому опори конструкції виводяться на необхідну висоту. Приєднання до основної будівлі передбачає кріплення однієї сторони конструкції до стіни будинку.

Навісна конструкція дозволяє створити чудову зону відпочинку на свіжому повітрі.

Що таке полікарбонати?

Полікарбонат – це сучасний матеріал, який використовують як покрівлю підсобних приміщень, навісів для автомобілів, майданчиків для барбекю. Він популярний у створенні козирків над балконами багатоповерхових будинків, козирків та альтанок. Дачники використовують для теплиць. Він має такі якості, як:

• легкість;
• високий ступінь міцності;
• здатність пропускати ультрафіолетові промені.

Полікарбонат для козирка можна вибрати будь-якого кольору, розміру, форми та товщини.

Для влаштування козирка найчастіше використовують металевий каркас. Для покриття вибирають стільниковий або монолітний вид полікарбонату. Монолітний полікарбонат виглядає як звичайне силікатне скло і не має порожнин, тільки набагато легше та міцніше. Його покривають на заводі-виробнику спеціальною захисною плиткою, яка не допускає сонячного випромінювання. Монолітні листи полікарбонату легко гнуться і піддаються обробці. Стільниковий полікарбонат має багатошарову комірчасту структуру, яку видноозброєним поглядом. Своєю незвичністю він приваблює замовників, які створюють на основі оригінальні покриття. Всі листи полікарбонату мають ширину 2,1 м і довжину або 6 м, або 12 м. Для покриття козирка підійде лист товщиною 8 мм.

Повернутись до змісту

Вибір матеріалів для будівництва навісів

На етапі проектування конструкції обов’язково постає питання про вибір матеріалів, з яких виготовлятиметься майбутня споруда. Вибір залежить від бюджету та дизайнерського рішення. Якщо планується будівництво навісу прямокутної форми з односхилим дахом, можна вибрати будь-який доступний матеріал: дерево, метал – неважливо. З двосхилими варіантами надходять аналогічним чином.

Для виготовлення навісу із напівкруглим дахом рекомендується використовувати метал, т.к. він легше гнеться і втрачає форму надалі. Дерево у цьому випадку програє. Виготовити напівкруглі деталі конструкції із брусків складно, для цього потрібне спеціальне обладнання. Крім того, дерево з часом може деформуватися, аж до руйнування покрівельного покриття.

Що стосується довговічності, фахівці рекомендують металеві конструкції, вважаючи, що вони краще опираються корозії. Однак сьогодні існує великий вибір просочок, які здатні захистити дерев’яні деталі конструкції та в рази збільшити їх термін служби.

Як покрівельний матеріал можна використовувати будь-яке сучасне покриття. Краще покрити дах стільниковим полікарбонатом, т.к. він здатний пропускати сонячне проміння. Добре виглядають навіси з покрівлею з профільованого листа. Ондулін та інші схожі на нього матеріали використовуються рідше, тому що для них необхідно облаштовувати складніші обрешітки, або використовувати замість неї фанеру, що збільшує вартість конструкції.

Кований або металевий каркаси

Найпоширеніший каркас для козирка кований, виконаний на замовлення. Його можна зробити своїми руками, якщо є навичка роботи із залізом. Кований каркас можна замінити металевим, маючи зварювальний апарат та болгарку. Такі козирки кріпляться на металеві чи ковані кронштейни до стіни будинку на висоті 1,5-1,8 м від низу дверей. Такий вигляд підійде, якщо козирок буде невеликого розміру, призначеного для захисту верху дверей від дощу.

Для каркасу вам знадобиться інструмент:

• зварювальний апарат потужністю 220 В;
• болгарка;
• дриль з набором свердл;
• шуруповерт з битою для вкручування шурупів;
• самонарізи з прокладками для полікарбонату;
• шурупи різної довжини для кріплення кронштейнів до стіни;
• вимірювальна стрічка.

Будівельні матеріали:

• металева труба квадратного чи прямокутного перерізу 25х25 мм;
• лист полікарбонату, що підходить за розмірами;
• фарба по металу для фарбування металевих деталей конструкції козирка.

Для надання округлої форми каркасу в трубі з внутрішньої частини робляться вирізи у формі трикутника, які дозволяють гнути трубу. Після згинання та надання потрібної форми трубі вирізи стуляються і їх фіксують зварюванням.

Послідовність робіт

• роблять дві однакові заготівлі, які будуть краями козирка;
• їх з’єднують кількома металевими відрізками, задаючи довжину козирка;
• по краях під кутом 90 градусів приварюють кронштейни, які будуть тримати конструкцію;
• їх зміцнюють металевою трубою з краями козирка, отримуючи трикутну опору;
• в трубах просвердлюють отвори більшого діаметра, ніж шурупи;
• такі ж отвори виготовляються в полікарбонаті;
• усі місця з’єднань зачищають;
• металеву конструкцію фарбують спочатку ґрунтовкою по металу, а потім обраною фарбою;
• Після того, як фарба висохне, каркас міцно кріпиться на стіні будинку і накривається полікарбонатом.

Повернутись до змісту

Як кріпиться козирок над дверима?

Козирок над дверима може кріпитися до стіни будинку, якщо вона виконана з цегли, дерева, пінобетону та досить міцна. Тоді невеликий козирок, що прикриває вхід від дощу та снігу, може кріпитися на кронштейни, які закріплюють дюбелями, шурупами. Найкраще для закріплення каркасу на стіні використовувати перфоратор та надійні кріпильні пристрої. Якщо при будівництві будинку монтаж козирка був передбачений і перед входом є готові заставні, козирок приварюється до них. Якщо закладнийїх немає, то їх можна виставити, хоча це не завжди можливо. Міцність кріплення козирка обумовлюється правильним кутом буріння та забивання у стіну заставних, під якими закладні елементи будуть закріплені у стіні. У процесі виготовлення каркаса до нього з боку стіни приварюють металеві вуха, чиї отвори повинні дорівнювати перерізу заготовлених закладних елементів. Щоб при зварюванні заставних захистити фасад будинку від крапель розплавленого металу, застосовують захисні щитки з тонколистового железа или другого негорючего материала.

Повернутись до змісту

Інструкція з самостійного встановлення перголи

Збудувати навіс до будинку своїми руками – це справа цікава і корисна. Така прибудова завжди потрібна на приватному подвір’ї.

Розглянемо приклад складання альтанки-перголи. Наша альтанка виглядатиме так.

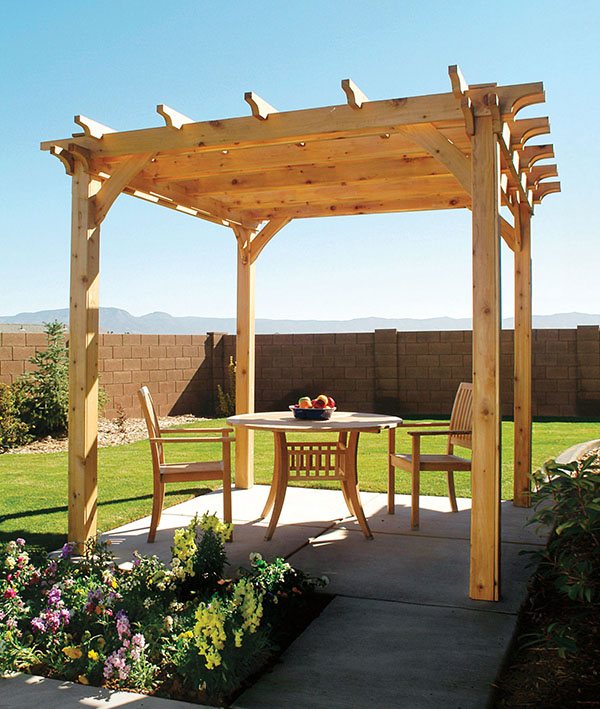

Зовнішній вигляд завершеної перголи

Після монтажу навколо можна висадити кучеряві рослини (лозу, виноград, гліцинія, альпіністська рослина), щоб принести озеленення. Структурна схема складання альтанки наведена нижче.

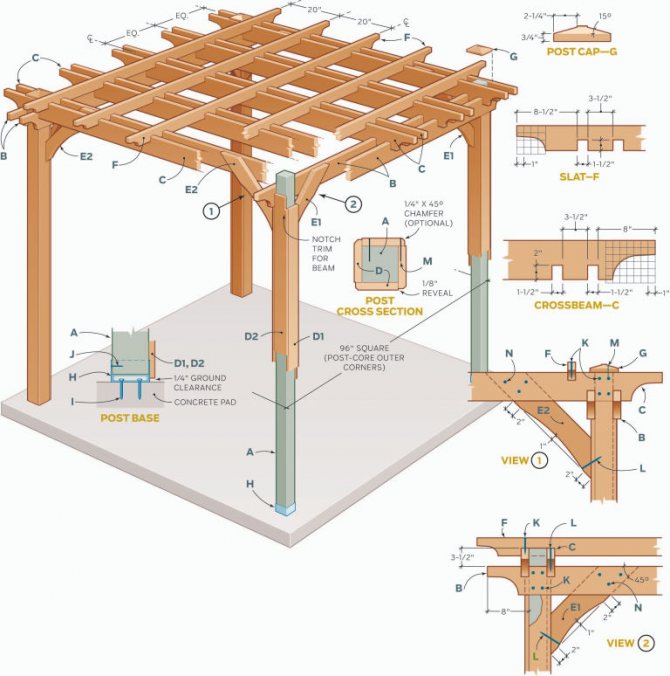

Схема складання альтанки з розмірами (в дюймах)

Альтанка загалом нагадує італійську конструкцію садів епохи Відродження. Часто до них і довкола викладають бутові доріжки.

Альтанка розміром 2,5 х 2,5 метра (8 футів). Матеріал справа вибору господаря. Попередньо перед складання пиломатеріал необхідно обробити антисептиком або просоченням.

На підготовленому підставі розмічають місце під установку стовпів-опор

Для встановлення стовпів розмічають точки встановлення металевих пластин по центрах та закріплюють сталевими анкерними болтами. Стовпи вимірюють за рівнем та закріплюють вертикально в монтажних пластинах.

Встановлюються за рівнем вертикальні опори (1), по обидва боки перші горизонтальні (2,3)

Скріплення балок між собою та обшивка вертикальних опор

Матеріали для конструкції кожен вибирає виходячи з призначення навісу та засобів, а нюанси установки залежать від використовуваних матеріалів.

Фінішним етапом будівництва приватного будинку є складання та встановлення навісу. Багато хто плутає навіс зі звичайним козирком над ганком, хоча це різні конструкції. Потрібно розуміти, що козирок кріпиться тільки до фасаду, тоді як навіс має опорні конструкції, змонтовані на прилеглій ділянці. Простіше кажучи, для навісу необхідний каркас на стовпах, палях або інших несучих елементах, які встановлюються безпосередньо біля фасаду будівлі. Кріплення навісу до стіни будинку зовсімне обов’язково, але такий спосіб дозволяє трохи заощадити, т.к. знижує витрати на виготовлення споруди. Як вибрати тип навісу, побудувати його, як прикріпити навіс до стіни будинку – це важливі нюанси.

Кріплення козирка на клинові анкери або дюбелі

Найпростіший і найпоширеніший спосіб кріплення козирка до стіни – кріплення його на клинові анкери або дюбелі. Анкери є сполучною стрижнем між двома поверхнями. Вони міцніші за дюбелі і призначені для кріплення важких конструкцій. Для використання анкера спочатку висвердлюють отвір у поверхні стіни та акуратно забивають у нього анкер за допомогою молотка. Діаметр свердла підбирають такого ж розміру, що й анкер, що використовується. Після його встановлення затягують динамометричним ключем.. Потім відкручують гайку, знімають з анкера. Встановлюють елемент, що монтується, і закріплюють її гайкою разом з прокладкою, яку закручують до упору.

Фасадні дюбелі – надійні кріплення, що мають високий рівень надійності. Їх використовують для бетонних стінок. Спочатку намічають олівцем місця кріплення, потім на цьому місці просвердлюють отвір, в який забивається пластикова частина дюбеля, а вже в неї – металевий цвях.

Будинок, побудований з шлакоблоків або інших м’яких пористих матеріалів, не дозволяє міцно закріпити козирок на стіні. Тоді кріплення кронштейнів укріплюють двома стійками. Стійки можуть бути дерев’яними чи металевими. Дерев’яні опори роблять з будь-яких міцних порід дерева, закопуючи їх на глибину нижче за промерзання ґрунту на 15-20 см. Ту частину опори, яка буде знаходитися в землі, обробляють ізоляційним водонепроникним матеріалом, який захистить дерево від гнилі. Якщо використовуватисябудуть металеві стійки, то можливий варіант заливання майданчика бетоном, в який будуть вкладені заставні, на які приварять металеві стійки.

Напевно, неможливо уявити ґанок сучасного будинку без козирка, розташованого над ним. У сучасних проектах житлових будинків ця конструкція несе не лише функцію захисту ганку та дверей від атмосферних опадів, а й декоративну функцію. Це передбачає наявність великої кількості даних пристроїв, що відрізняються за матеріалом виготовлення, габаритами, формами та порядком кріплення.

Етапи робіт з виготовлення навісу з полікарбонату

1. Виїзд до Замовника, виміри, укладання договору, передплата 50%. Якщо Ви маєте точні креслення (можна від руки), то для укладення договору Ви можете під’їхати до нас на виробництво або менеджер приїде до Вас у Києві.
2. Закупівля матеріалу для навісу: сталевий профіль, полікарбонат
3. Обробка матеріалу від атмосферного впливу.
4. Зварювання елементів конструкції на нашому виробництві.
5. Зачищення зварювальних швів.
6. Обробка металу перед фарбуванням, знежирення.
7. Ґрунтовка елементів конструкції.
8. Фарбування пульверизатором частин металоконструкції навісу.
9. Доставка та монтаж навісу на ділянці Замовника.
10. Остаточний розрахунок за договором.

Виготовлення козирка

На квадратній трубі болгаркою роблять надрізи так, щоб не зробити в ній наскрізний отвір. Надрізи виконуються по всій довжині труби з кроком від 3 до 4 см. Після завершення, закріпивши один кінець труби, акуратно вигинають її, надаючи форму майбутнього козирка. Після досягнення необхідного вигину прорізи прихоплюють зварюванням, щоб форма вигину не змінилася. У такий спосіб вигинають і другу трубу. Щоб форма вигину була однакова, її періодично прикладають до першої порівняння.

Потім із такої самої труби, за допомогою болгарки, нарізаються перемички. Довжина перемички вибирається з необхідних розмірів козирка. Нарізавши необхідну кількість перемичок, з допомогою зварюванням з’єднують між собою 2 вигнуті труби. Отриману конструкцію зачищають, ґрунтують і фарбують у вибраний колір.

Наступним етапом вирізують полікарбонат за розміром козирка. Розмічають на звареній конструкції вузли кріплення полікарбонату, в яких він прикріплюватиметься до козирка і дрилем висвердлюють отвори під шурупи.

Монтаж конструкції

Спосіб кріплення козирка до стіни може бути різним. Вузол кріплення конструкції до стіни дозволяється виконувати анкерами, дюбель-цвяхами, можна просто методом зварювання. Найбільш просто і швидко вузол кріплення козирка виконується зварюванням.

Вибравши необхідну висоту та приклавши його до цегляної стіни, розмічають місця кріплення по всій довжині вигину. За допомогою перфоратора висвердлюють в місцях розмітки глибинної отвори від 10 до 12 см і діаметром в залежності від використовуваної арматури. Нарізають за допомогою болгарки арматуру на шматки завдовжки від 12,5 до 14,5 см. Необхідно відзначити, що діаметр арматури, що використовується, повинен бути більше 12 мм. Після закінчення нарізки, підготовлені заставні елементи, забивають у стіну з використанням молотка.

Закінчивши забиття, прикладають готовий виріб до закладних деталей, і кожен вузол кріплення козирка приварюють до вигнутої труби. Після завершення зварювальних робіт у місцях їх виконання відновлюють лакофарбове покриття. Можливий варіант кріплення і не до самої труби. У цьому випадку на неї попередньо приварюються вуха, в яких висвердлюється отвори діаметра, аналогічного діаметру заставних. Готова конструкція вушками одягається на заставні, забиті в цегляну стіну, і після етого в кожному вузлі приварюється.Для того, щоб при зварювальних роботах не зіпсувати фасад будинку, слід користуватися захисними щитами.

Це може бути тонколистовий метал або інші негорючі матеріали.

Закінчивши зварювальні роботи, вирізаний за розмірами лист полікарбонату накладають на козирок зверху і шурупами по металу, з використанням шуруповерта, кріплять його. Роботу закінчено.

Звичайно, для подібної роботи потрібен спеціальний інструмент, такий як зварювальний апарат, болгарка та перфоратор. Але ви можете зробити своїми руками саме таку конструкцію, яку захочете.

Увага, тільки СЬОГОДНІ!

Козирок із полікарбонату над ганком часто доводиться монтувати, коли оздоблення фасаду будинку завершено.

З одного боку, це вірне рішення. Виконати оздоблювальні роботи довкола вже встановленого навісу практично неможливо. Але після утеплення будинку пінопластом, виникають сумніви в надійності кріплення козирка на облицювання. Пінопласт – це не той матеріал, в якому можна закріпити металевий каркас. Товщина пінопласту на облицювання від 5 см і більше. У кращому випадку міцний масив стіни розташований на цій відстані. Якщо стіна нерівна і пінопласт клеїли на ляпухи, ця відстань ще більша.

Але виявляється можна закріпити просто та надійно.

Пінопласт, покритий сіткою та структурною штукатуркою, набуває деякої міцності на зминання. Він, як і раніше, уразливий при ударі гострим предметом, але здатний витримати навантаження, розподілене по площині. Звичайно, конструкція повинна бути максимально легкою. Конкретний козирок, разом із полікарбонатом, важить не більше 100 кг. Його змонтували вручну дві особи.

Кріплення каркаса виробляють за допомогою металевих анкерів, що закручуються.

Усього на каркасі 6 анкерів.

Послідовність дій така.

Після закручування болти необхідно пофарбувати в колір каркасу.

Остаточно надійність кріплення козирка зможе перевірити лише черговий ураган. Тоді можна буде говорити про надійність такого монтажу.

Асортимент комплектуючих для козирків Krovent

Ви можете збільшувати та зменшувати розмір козирка. Козирки стикуються разом за принципом 1+1, що дозволяє робити монолітні конструкції незалежно від розміру.

При купівлі кількох козирків у нашому магазині діють знижки.

Кронштейн для козирка

У складі навісного козирка включений притискний профіль та кронштейн, які дозволяють створювати захисні кріплення над балконами, дверними отворами тощо. Вигляд самого козирка визначається залежно від місця встановлення та від матеріалу виготовлення. Щоб козирок перебував у гармонії з усім будинком, його конструкцію потрібно ретельно продумати, починаючи від правильного вибору форми кронштейна і закінчуючи оптимальними розмірами.

Типорозміри кронштейнів

Залежно від особливостей використаннякронштейн для козирка

представлений у різних видах:

• 600мм – поширені для захисту поштових скриньок, кондиціонерів, банкоматів, прорізів, воріт;
• 850мм – захищають віконні та дверні отвори, ворота, банкомати;
• 1000мм – захищають крильця та балкони;
• 1200мм – для широких балконів і ганків.

Дизайн кронштейнів може бути оригінальним чи стандартним у вигляді прямокутних форм. Завдяки міцній конструкції кронштейн здатний довго прослужити та доповнити загальний вигляд будівлі. Виготовляють ці конструктивні елементи з різних матеріалів, які будуть ідеально виглядати з полікарбонатом або іншими навісами. Стандартно встановлюється 2 кронштейни, але можуть використовуватися 3 або більше — залежно від ширини козирка.

Основна перевага кронштейна

Він дозволяє швидко здійснювати кріплення та демонтаж усієї конструкції козирка до будь-якої поверхні, плюс до всього повністю закріплює всю конструкцію козирка. Надійність використання козирка залежить від міцності кронштейна та його правильної конструкції. Для виготовлення кронштейнів може використовуватися міцний та легкий матеріал – алюміній.

Щоб замовитикронштейн для козирка

– Необхідно визначитися з його розміром і формою. Найбільш поширені кронштейни серії Н і D. Перші відрізняються міжосьовою відстанню в межах 120мм з довжиною п’яти в 210мм, а другі мають відстань між осьовою межею 195мм з довжиною п’яти в 290мм. Завдяки широкій різноманітності кронштейнів можна створювати стильні та красиві козирки, а особливі кріплення можуть імітувати цілісність конструкції.

Чим складнішою буде конструкція козирка, тим більше необмежені можливості надаються для створення кронштейнів. Варіант конфігурації кронштейна вибирається з розрахунку ціни та якості. Реалізуються ці конструктивні елементи у вигляді строгих прямокутних форм, а й у вигляді плавних ліній різної складності. Вся конструкція козирка здатна витримувати серйозні навантаження завдяки вдалому підбору профільної труби та кронштейну.

Якісна та міцна конструкція кронштейна дозволить створити легкий козирок, який вдало виглядатиме з усіх боків. Вид кронштейна, як і всієї навісної конструкції, визначається залежно від фантазії та можливостей, тому обмежень у створенні такого навісу практично немає.
