Кроквяна система двосхилий даху – нескладна конструкція, доступна для пристрою своїми руками навіть початківцю забудовнику. Потрібно лише заздалегідь зробити підрахунки, ознайомитися з деталями та етапами зведення покрівлі, підрахувати потрібні для монтажу матеріали. При розрахунках, слід врахувати, що здатність двосхилий даху, що несе, залежить від впливу на неї навантажень від вітру, снігу, ваги матеріалів.
Для того щоб процес будівництва кроквяної системи двосхилий даху дався Вам якомога легше, нижче представлена ​​докладна покрокова інструкція з монтажу кроквяної системи своїми руками.

Вимоги до будівельних матеріалів

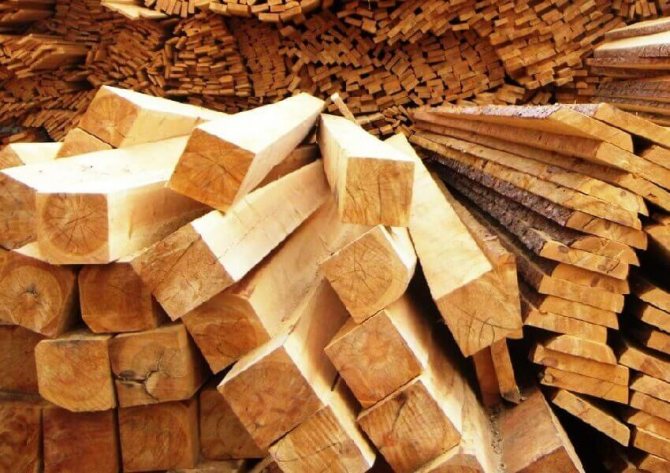

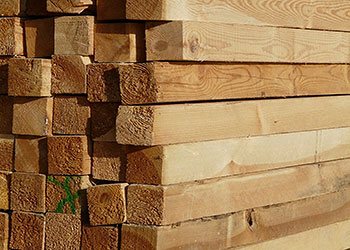

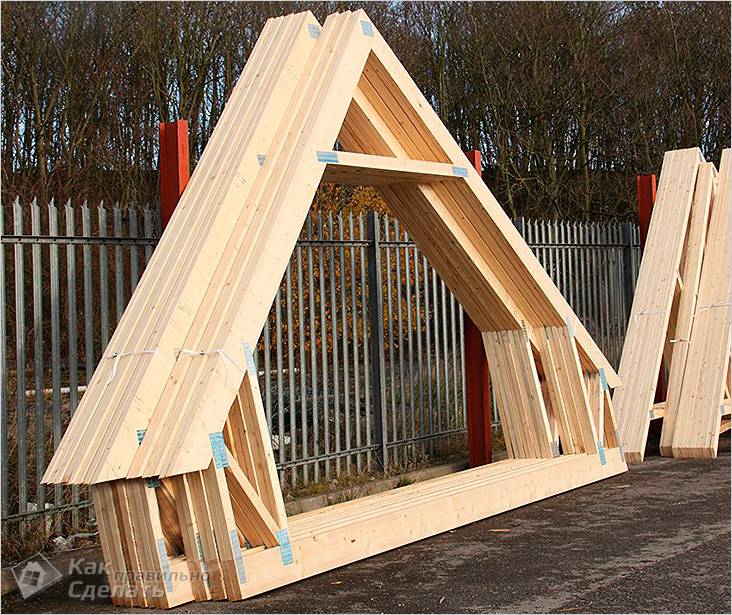

Для влаштування кроквяної системи найкращим варіантом буде використання пиломатеріалів з хвойних порід деревини – сосни, ялини або модрини, I – III сорти.

Матеріал для крокв береться не нижче II сорту, мауерлат виготовляється з дощок або бруса II сорту, для стійок і прогонів береться матеріал II сорту, обрешітка виготовляється з пиломатеріалу II-III сорту, це залежить від покрівлі. Ригелі, затяжки виконують із матеріалу I Сорту. На накладки, підкладки можна використовувати матеріал III сорту.

Зверніть увагу! Пиломатеріал має бути сухим з ​​вологістю не більше 20%. Перед встановленням його слід обробити вогнезахисними складами та антисептиками проти грибкових захворювань.

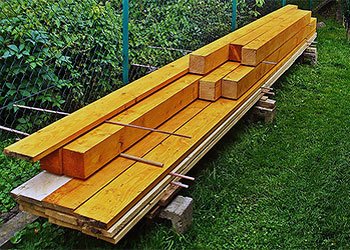

Зберігати пиломатеріал потрібно під навісом, забезпечивши захист від сонця та вологи. Майданчик для складування вирівняти, перекласти пиломатеріал підкладками для вентиляції.

Для монтажу потрібні елементи кріплення: стяжки, пластини, шпильки, болти з шайбами ​​і гайками, саморізи з прокладками ЕРDМ, товщиною 2,8мм, монтажна стрічка, кронштейни оцинковані.

Кронштейни застосовуються при кріпленні мауерлату, кріплять їх цвяхами або шурупами.

КР куточки служать для прикріплення крокв до мауерлат, перешкоджають зміщення крокв.

Весь матеріал кріплення повинен бути виготовлений з високоякісного матеріалу і мати захист від корозії.

Як розрахувати площу фронтону

Якщо дах ще не встановлений на будинку, висота ската фронтону визначається власником. Інакше він повинен бути виміряний з мансардного простору.

Практичний досвід показав, що оптимальна висота схилів у нежитловому будинку не повинна перевищувати 0,7 м, а в житловому — одного метра.

Якщо власник планує обладнати мансарду, то вона має бути не менше двох метрів заввишки. В цьому випадку буде достатньо місця для встановлення світильників на даху, що зробить приміщення більш просторим.

Під час розрахунку висоти ската фронтона слід враховувати, що з установки крокв потрібен простір. Тому, принаймні, три ряди цегли мають бути покладені по висоті. В іншому випадку в майбутньому кроквяна система вийде за межі схилу, що, у свою чергу, призведе до проблем при встановленні покрівлі.

Увага: Помилки при проектуванні та будівництві фронтону можуть призвести до негативних наслідків, таких як тріщини у пінцеті та навіть до обвалу.

Для монтажу двосхилий рами необхідні такі елементи:

• Скейтборди;
• Сталеві болти для кріпильних елементів;
• Крокви;
• До біса;
• Ізоляційні матеріали, зокрема фольга, ущільнювальні матеріали тощо.

Перед початком робіт рекомендується встановити ринву для стін і дахів і платформу, яка послужить основою для майбутнього фронтону.Потім паралельно зовнішнім стінам укладається конькова плита. Верхня його частина прикріплена до крокв, які поступово падають під певним кутом і з’єднуються із зовнішніми стінами.

Крокви кріпляться до стельових панелей на стиках крокв. Сама фронтон має форму рівнобедреного трикутника і монтується відповідно до теореми Піфагора.

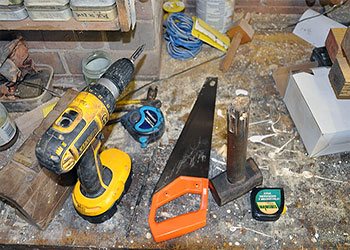

Інструменти для зведення кроквяної системи

Для монтажу кроквяної системи двосхилим даху знадобиться наступний набір інструментів:

• рулетки різної довжини 5, 10, 20 метрів;
• маркери, олівці;
• шнур для натяжки;
• молотки, різних призначень, гвоздодер;
• ножиці, для розкрою;
• покрівельний ніж;
• шпатель;
• скотч;
• ножівки, електропилки, електродриль з різними свердлами та насадками;
• шуруповерт з насадками;
• розмітки, рівні горизонтальний та вертикальний;
• рейки, лінійки;
• піна монтажна;
• страхувальний ремінь та мотузка – для безпечної роботи.

Весь інструмент на покрівлі містити в сумці для інструментів з метою безпеки.

Варіації дахів

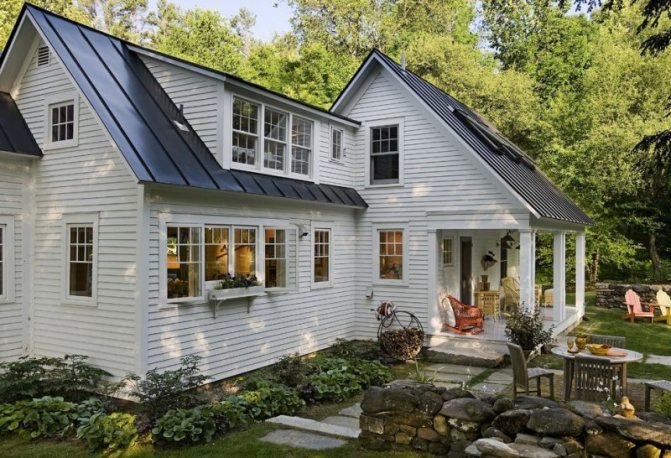

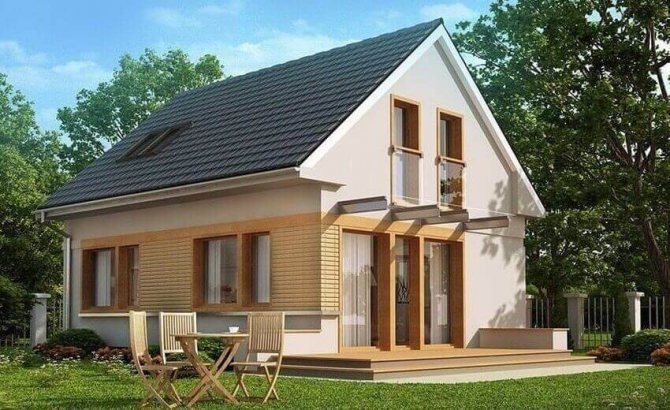

Симетрична. Цей вибір цілком виправданий: надійна конструкція формується за рахунок симетричних схилів, навантаження розподіляється рівномірно. При необхідності збільшити навантаження встановлюють кроквяну систему.

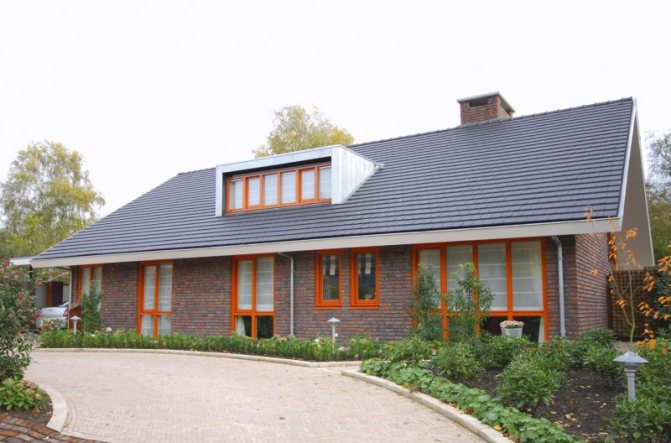

Асиметрична. Нахил скатів виконаний під різними кутами, на одній із сторін господар зможе облаштувати приміщення. В цьому випадку навантаження розподіляється неоднаково, знадобиться ретельно розрахувати здатність навантаження фундаменту з несучими стінами, грамотно вибрати покрівельні матеріали, розрахувати їх кількість, змінити спосіб утеплення, зовнішньої обробки і гідроізоляції.

Несиметрична. Для конструкції характерна наявність внутрішнього чи зовнішнього зламу, як на фото двосхилим даху.

Кожен з варіантів має свої особливості та переваги, які слід уважно вивчити, щоб не помилитися у виборі конструкції.

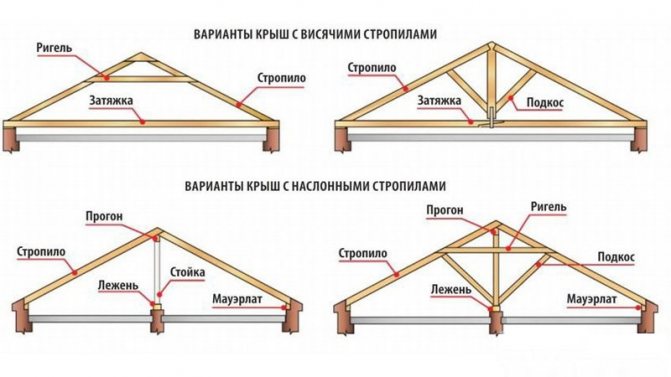

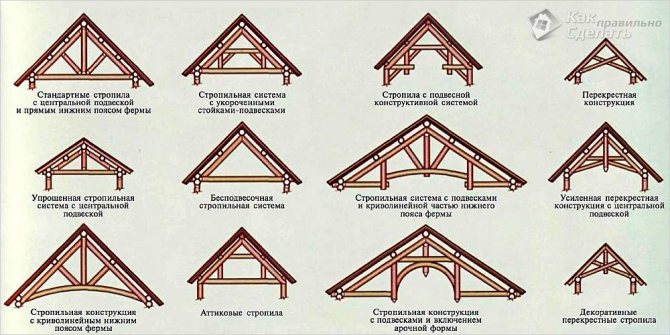

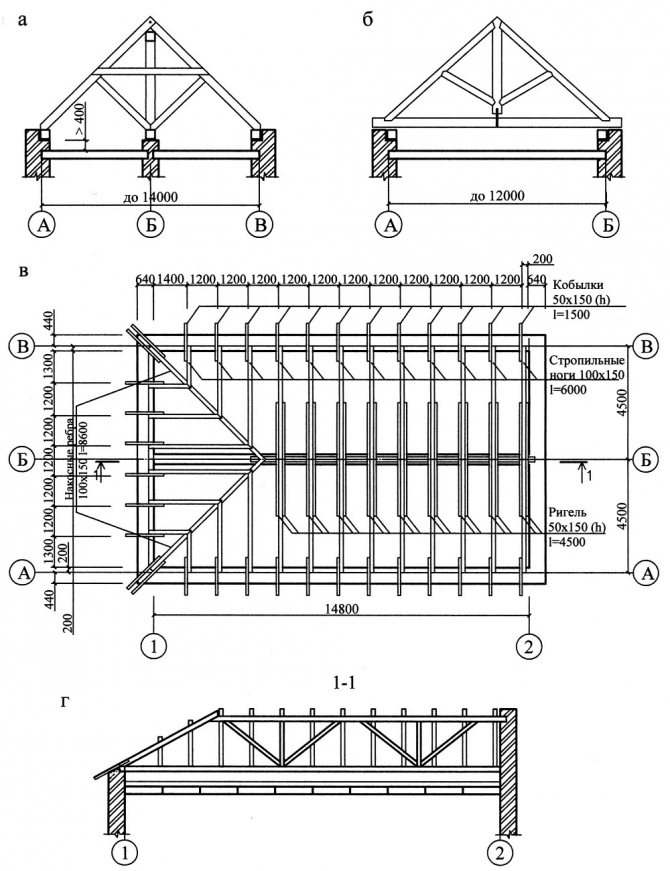

Види кроквяних систем для двосхилим даху

Наслані крокви

Спираються на мауерлат і стійки, встановлені на внутрішню стіну, з рівним кроквами кроком. Для надання жорсткості при прольотах 6 м додатково ставлять підкоси.

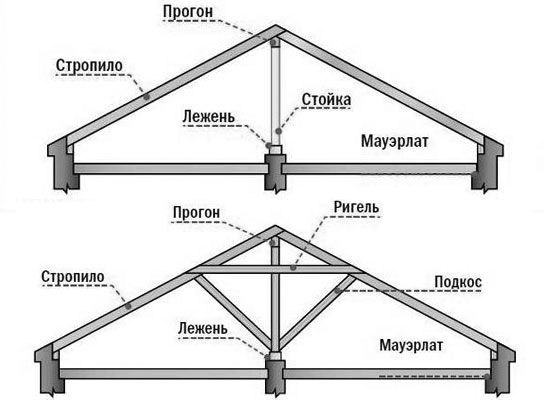

Схема наслонних крокв двосхилим даху

Висячі крокви

Якщо будівля невеликої ширини, можна влаштовувати кроквяну систему, коли крокви спираються на мауерлат або стіни без проміжних опор. Максимальний проліт – 9 метрів. Такі покрівлі іноді можна влаштовувати без мауерлата. Крокви встановлюються на стіну, з використанням прокладок, на крокви в такому варіанті, діє згинальний момент.

Щоб розвантажити, ставляться дерев’яні або металеві накладки. Вони надійно укріплюють кут. Для висячих крокв більшого прольоту встановлюється бабка та підкоси. Для висячих систем крокви влаштовують більшого перерізу, і пиломатеріал вибирають не нижче I II сорту.

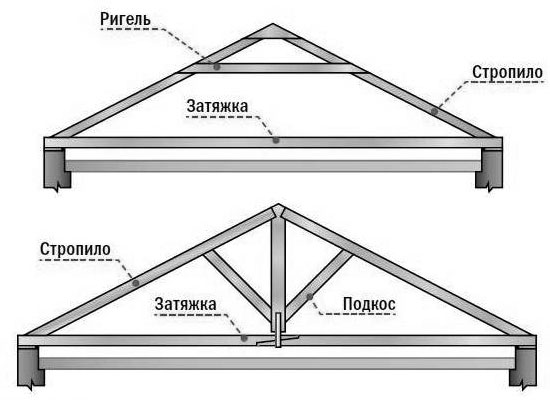

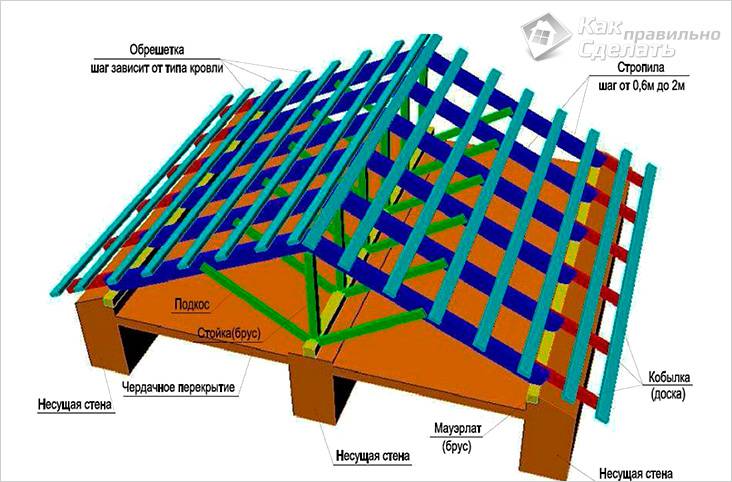

Схема висячих крокв двосхилим даху

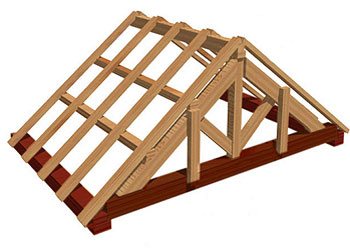

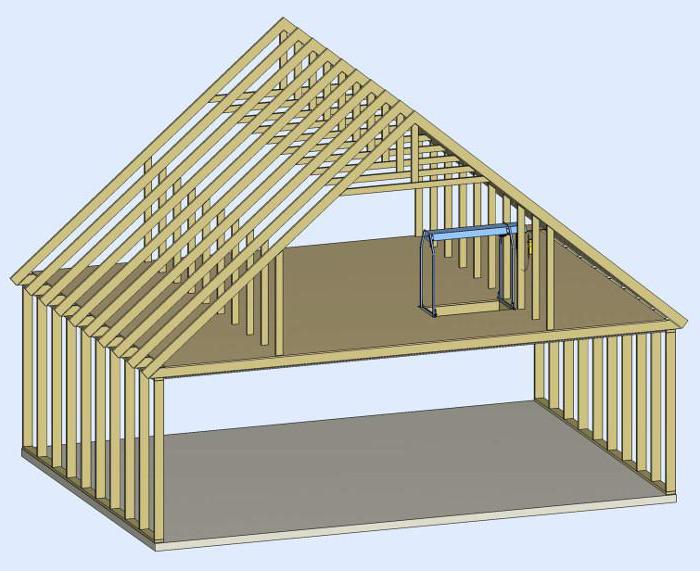

Розрахунок кроквяної системи

Визначити потрібне в кроквяній системі переріз бруса двосхилий даху, можна зібравши всі навантаження, що впливають на неї: вага покриття, решетування, снігу, тиск вітру, опади.

Постійні навантаження можна визначити за вагою 1 м2 покрівельного покриття, решетування. Важливо, щоб вага на 1 м2 покрівлі була в межах 40-45 кг.

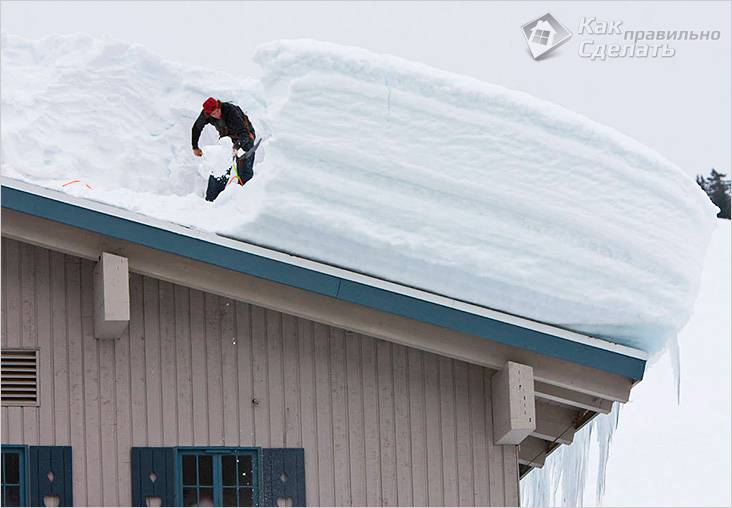

Змінні навантаження від снігу, вітру розраховуються за табличними значеннями нормативних документів СНиП, залежно від висоти будівлі, температурної зони. Навантаження від снігу дорівнює його вазі, помноженого на коефіцієнт, що залежить від ухилу ската. Всі ці розрахунки виконуються під час проекту.

А якщо немає проекту і покрівля зводиться на невелику будівлю? Потрібно подивитися на будівництво будинку по сусідству, яке виконується за проектом, за площею покрівлі однаковою з вашою спорудою. Кроквяна система двосхилий даху послужить зразком.

Розміри бруса для крокви

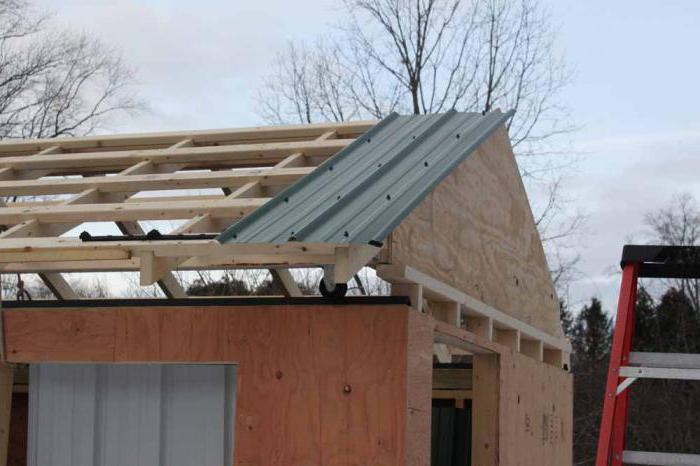

На верхній точці укладається коник, який з’єднує крокви. Висота ковзана залежить від нахилу покрівлі. Нахил впливає вибір матеріалу покриття. Мінімальні розміри такі:

• для черепичних покрівель, шиферу 22 гр.;
• для металочерепиці – 14 гр.;
• ондулін – 6 гр.;
• профнастил — 12 гр.

Оптимальний кут 35-45 гр. нахилу, забезпечує швидке скидання води та снігу. У регіонах із сильними вітрами, покрівлі роблять пологими і тоді кут нахилу в межах 20-45 градусів.

Визначити висоту можна за формулою: Н=1/2Lпр*tgA. Де А кут нахилу, L-ширина будівлі.

Розрахувати довжину крокви на двосхилий дах можна за формулою: Lcтр=1/2Lпр*sinA.

Завдання спрощується при використанні готової таблиці. Від ширини будівлі та кута нахилу залежить коефіцієнт. Коефіцієнт помножити на 1⁄2 ширини будівлі.

Крокви виготовляють з брусків сосни або ялини, перетином 50х100 мм, 50*150 мм.

Розмір крокв залежить від кроку. Крок крокував менше, встановлюється більша кількість, перетин зменшуватиметься. Відстань між кроквами у двосхилий даху знаходиться в діапазоні від 600 мм до 1800 мм, все залежить від конструкції даху і матеріалів, що використовуються для її будівництва.

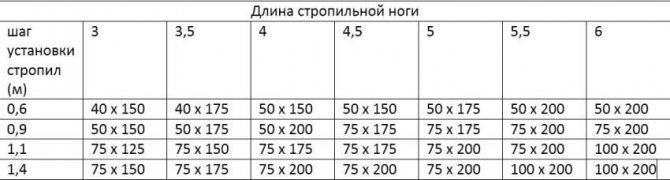

Таблиця розмірів крокв, залежно від кроку їх встановлення

Довжина

крокв, мм

Відстань між кроквами, ммРозмір перерізу бруса крокв, ммдо 3000120080 × 100 до 3000180090 × 100 до 4000100080 × 160 до 4000140080 × 180 до 4000180090 × 180 до 6000100080 × 200 до 60001400100 × 200

Покрівля не закінчується на рівні стін, її продовжують на 500 мм назовні. Кроквяна нога може виступати, або нарощується дошка або брусок. У такому разі волога не потрапляє на стіну, не заливається фундамент.

Особливості конструкції

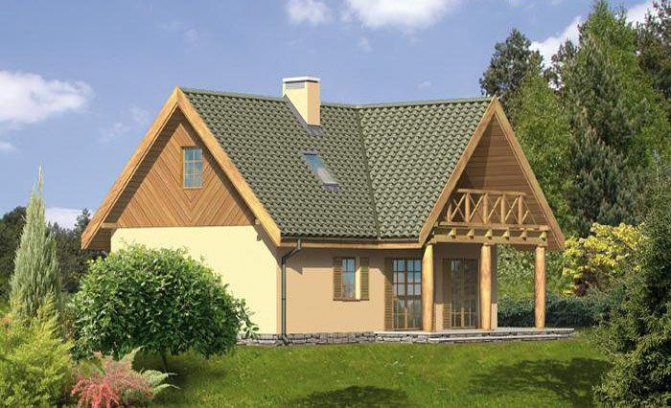

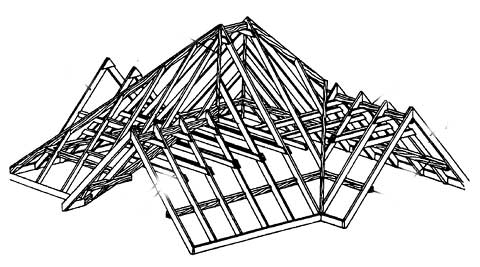

Кроквяна система трифронтонного даху
Несучу кроквяну конструкцію трифронтонного даху можна зробити за допомогою наступних елементів:

• кроквяних ніг;
• особливих конькових прогонів;
• затяжок у великій кількості;
• балок перекриття;
• стійок;
• Мауерлат.

Мауерлат використовують для перерозподілу навантажень – це важливий компонент, здатний передавати тиск із покрівлі на стіни будинку. Кроквяні ноги вгорі слід з’єднувати, використовуючи прогони. Їх виконують із брусків, які також необхідно з’єднати між собою. При великих снігових, вітрових чи тимчасових навантаженнях може виникнути потреба у використанні додаткового проміжного прогону.

На розрахунок довжини крокв впливає те що, що довжина діагональних крокв більше, ніж в накосных. При недостатній величині можна вдатися до нарощування.

При монтажі кроквяної системи може виникнути головна складність – пристрій вузла, в якому відбувається стик накосних елементів з одним з кінців ковзана, а діагональних – з іншим. Виходить одночасний стик трьох крокв. Важливою умовою роботи з цим вузлом є збереження перпендикулярності між центральними кроквами всіх скатів і коньковим брусом.

При монтажі будь-якого даху не варто забувати про організацію гідро- та пароізоляції.. Ці заходи дозволять уберегти дерево від неприємних впливів, запобігти утворенню грибка та плісняви. Ізоляцію укладають таким чином, щоб її напрямок було перпендикулярно скатам даху. Плівку гідроізоляції укладають, залишаючи невеликий напуск, щоб унеможливити протікання. Але велика складність з’явиться при влаштуванні гідроізоляції розжолобків. Монтаж цих місць ускладнює той факт, що тут відбувається затримання снігу, а отже накопичення вологи.

Серед важливих етапів монтажу кроквяної системи можна назвати пристрій обрешітки, укладання теплоізоляції та покрівельного матеріалу.. При цьому тип обрешітки визначається вибраним покриттям покрівлі. Так, для металочерепиці знадобиться пристрій обрешітки з дощок, для профільованих металевих листів підійдуть необрізні дошки. А ось для бітумної черепиці та інших м’яких покриттів найкраще використовувати суцільну решетування з листів фанери або ОСБ-плит.

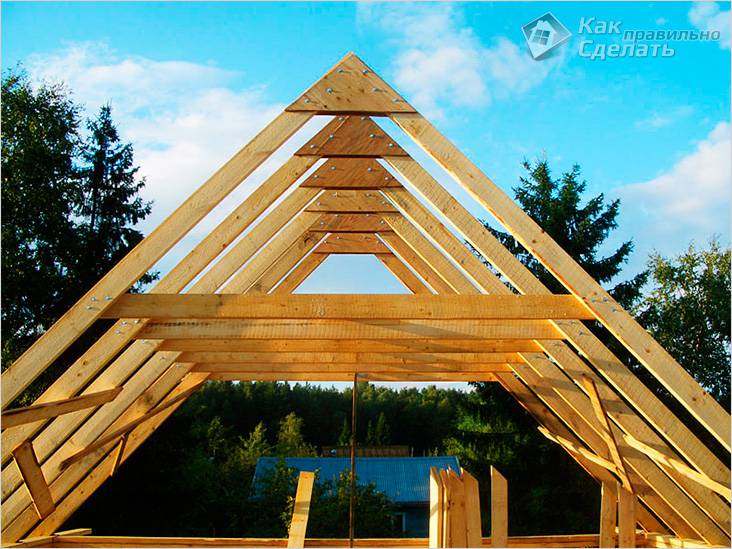

Покроковий монтаж конструкції кроквяної системи двосхилим даху

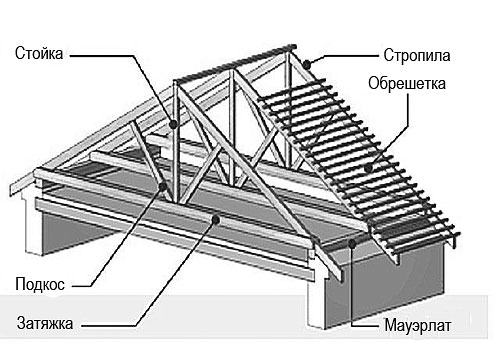

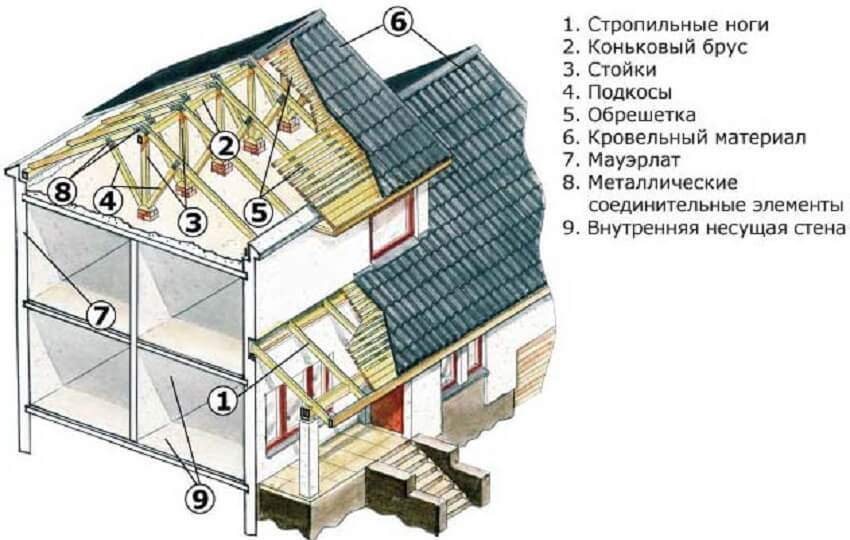

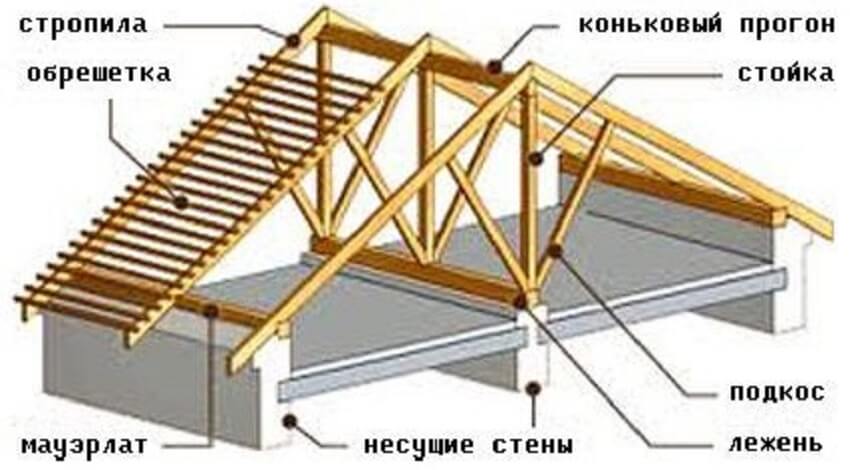

Кроквяна система двосхилий даху складається з наступних елементів:

1. Мауерлат.
2. Лягай.
3. Стійки.
4. Крокви.
5. Підкоси.
6. Затягування.
7. Обрешітка.

Монтаж мауерлату

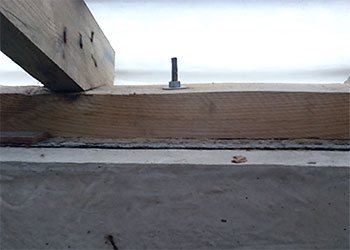

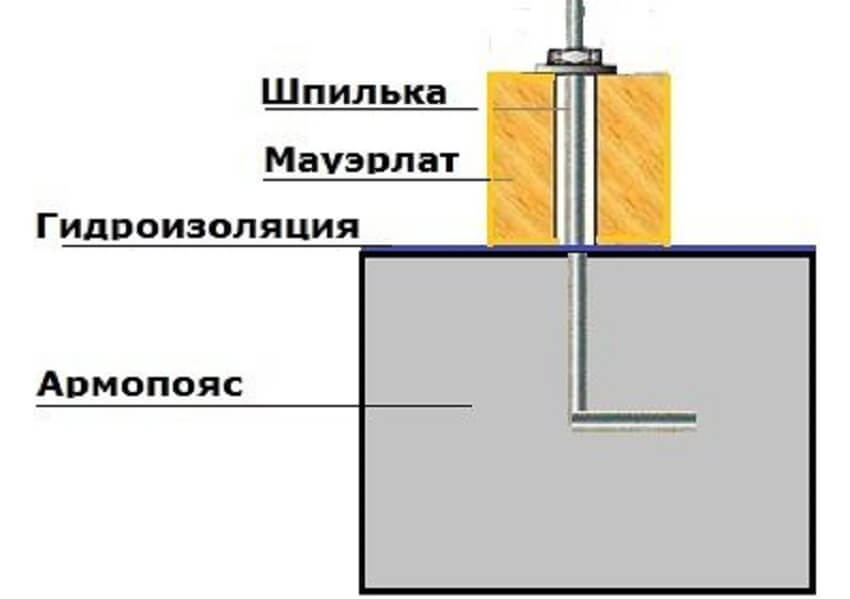

Кріплення мауерлату до монолітного залізобетонного поясу

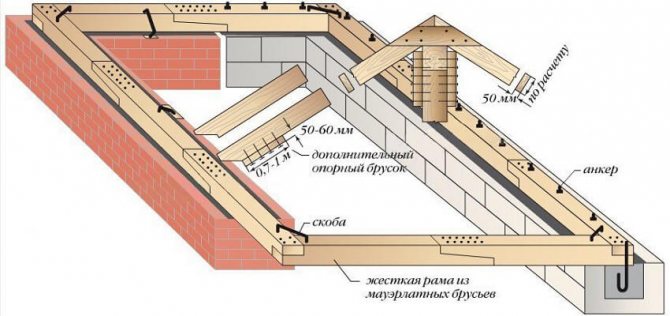

Мауерлат розподіляє рівномірно навантаження на стіни будівлі, його монтаж можна виконати кількома способами:

• кріпитися до стіни через армований залізобетонний пояс зі шпильками;
• шпильки вставляються у кладку;

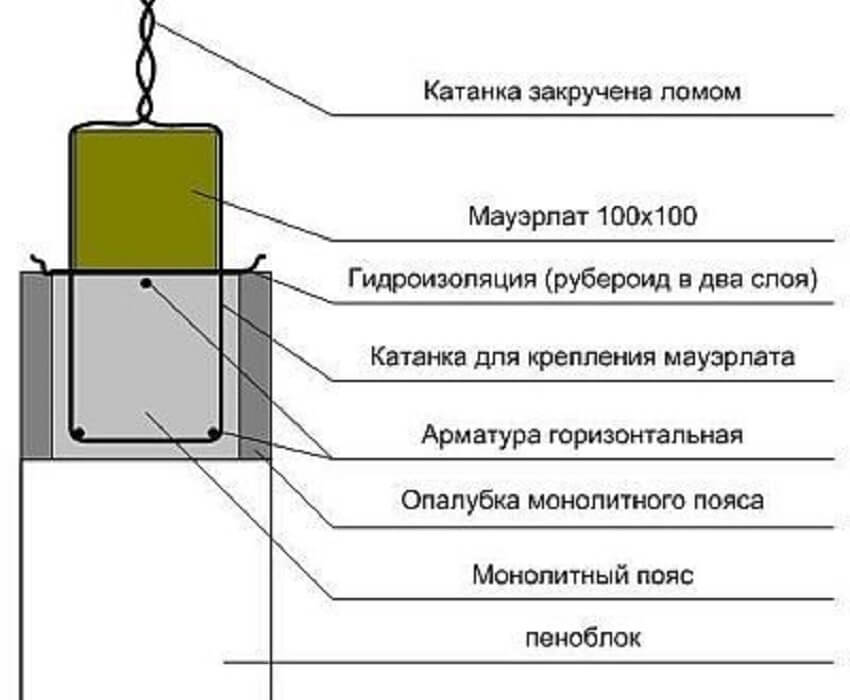

• простий та поширений спосіб для простих покрівель, кріплення катанкою.

Для нього беруть брус перетином 100х100 мм, 150х150 мм або 200х200 мм. Який переріз вибрати, залежить від розмірів покрівлі та її покриття. Мауерлат стикують по довжині, для цього зробити запив по 100 мм, довжиною 500 мм, скласти бруски та скріпити шпильками.

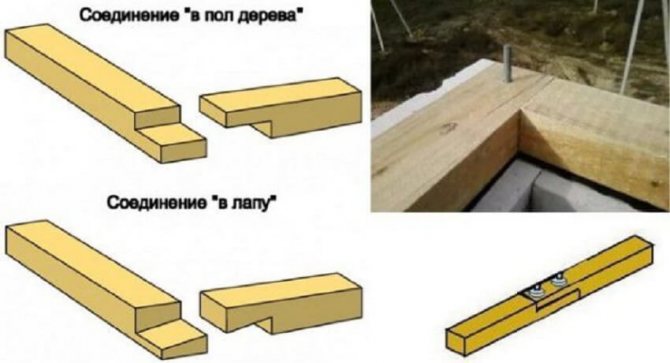

У кутах мауерлат пов’язують врубками на підлогу бруса, скріплюють скобами або болтами. У дерев’яних будівель, мауерлат це останній вінець. На цегляних стінах виконати монолітний армований залізобетонний пояс, перетином 400х300 мм. По поясу виставити штирі з різьбленням 12 мм у діаметрі, через 120 мм, для кріплення.

У мауерлаті висвердлити отвори діаметром 12 мм, укласти так, щоб штирі пройшли в отвори. Зверху затягнути гайками. Попередньо під брусок укладаємо два шари грн.ройду або толю. З зовнішнього боку стіни, мауерлат закласти цеглою. Укладання мауерлата виконати на рівну по горизонталі та вертикалі основу. Потрібно перевірити рівнем горизонтальність поверхні. Перевірити діагоналі. За потреби вирівняти підкладками.

Інструкція монтажу лежнів, стійок, крокв, підкосів та затяжок

Влаштування кроквяної системи двосхилий даху своїми руками виконується в наступному порядку:

1. Виконати монтаж лежня, при надісланих кроквах.
2. Розмітити крок встановлення кроквяних ніг.
3. Заготовити за розміром стойки.
4. Встановити їх, якщо необхідно розкріпити розпірками.
5. Укласти прогін. Перевірити геометрію. Встановити кріплення.
6. Приміряти першу кроквяну ногу, розмітити місця підрізування.
7. Зробити розмітку точок і встановити крокви на початку і в кінці даху, натягнути між ними шнур, щоб вирівнювати по ньому інші елементи.
8. Встановивши кроквяну ногу, прикріплюємо її спочатку до мауерлат, потім до прогону ковзана, один до одного.
9. Прикрутити дротом до мауерлат кожну другу ногу.

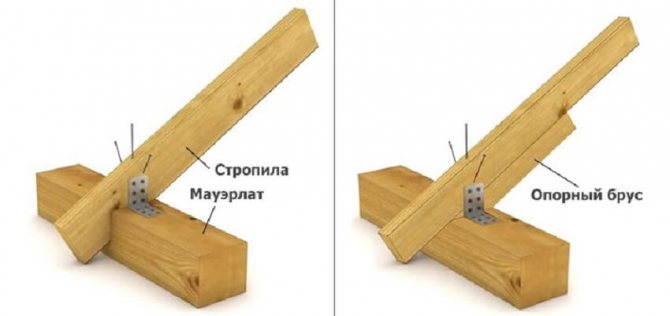

Кріплення крокв до мауерлат роблять за допомогою врубок, завзятих куточків і підшивного опорного бруска. Зміцнити цвяхами чи скобами.

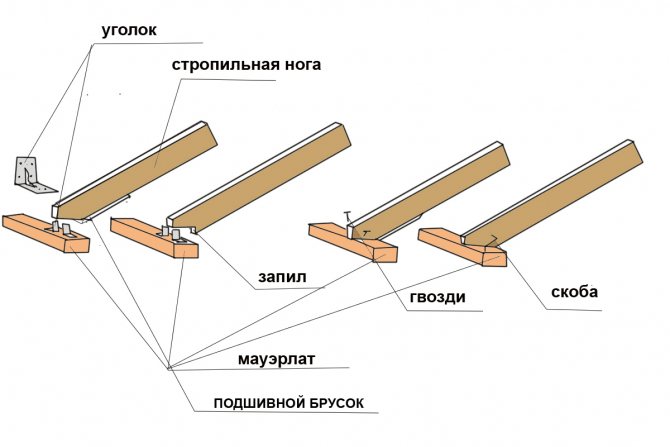

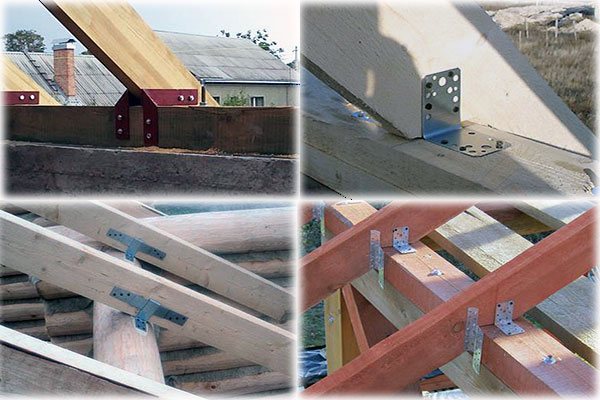

Способи кріплення крокв до мауерлат

Опорні стійки встановити на лежні або підкладки та накладки. Лежень це брус 50х100 мм або 50х150 мм, укладають на середню стіну з прокладки з грн.ройду. Під підкладки викласти цегляні стовпчики, висотою 2 цеглини.

Кроквяні ноги між собою з’єднуються на ковзані. Розглянемо поширені вузли з’єднання кроквяної системи:

1. Роблять пропили біля однієї ноги та запив біля іншої. Вставляють одну ногу в пропил інший і скріплюють болтом.
2. Встановлюють дерев’яні або металеві накладки.
3. За допомогою врубок в прогін закріплюють цвяхами або болтами.

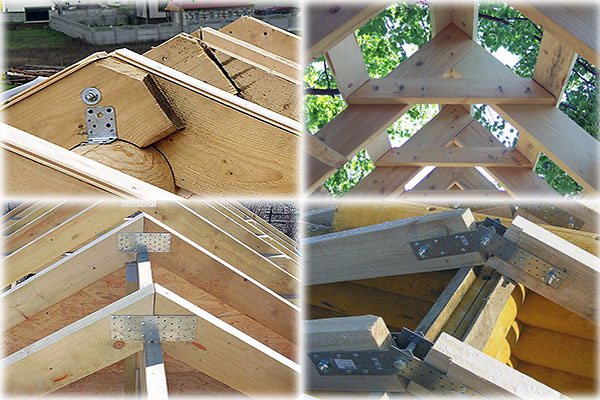

Способи з’єднання крокв на ковзані

Для стійкості покрівлі до вітрових навантажень встановлюють затяжки, підкоси та прогони. Затягування це брусок 100х150 мм, прогони та підкоси виконуються з бруска 50х150 мм або 100х150 мм.

З установкою сутичок надійність конструкції крокв підвищується. Переріз бруса однаково з кроквами. До ніг кріпляться болтами чи цвяхами. Влаштування підкосів додає жорсткості конструкції. Їх встановлюють щільно, до поверхні крокви

Пиломатеріал має стандартну довжину 6 м. Крокви можуть бути довшими. Тоді необхідно стикувати їх. Є кілька способів з’єднання:

1. Скріпити, наклавши бруски з двох сторін у місці стику, з’єднати їх цвяхами у шаховому порядку.
2. З’єднати нахлестом, однієї частини крокви на іншу, на відстані 1 метра, кріпити цвяхами у змінному порядку.
3. Виконати прируб навскіс, вирубати частину ніг крокви, з’єднати їх, зміцнивши болтами.

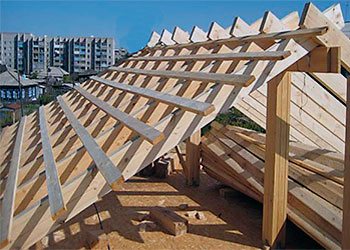

Влаштування обрешітки

По кроквах покрівлі влаштовується решетування. Вона служить для розподілу навантаження від покрівельного матеріалу, снігу на крокви. Відіграє роль повітряного зазору між покрівлею та кроквяною системою.

Конструкція обрешітки залежить від прийнятого покрівельного матеріалу:

• під м’яку черепицю решітку робити суцільною, на крокви укладається антиконденсатна плівка, зверху притискається контр рейкою, на неї прибивається решетування, потім плити ОСП і підкладковий килим, на верх укладаємо черепицю.
• під покрівлю з профнастилу решітку виконати розріджену. Крок обрешітки залежить від марки профнастилу, його товщини та кута нахилу покрівлі.
• решетування під стандартний шифер робити з кроком 500 мм з бруска 75х75 мм або 50х50, а так само дошки від 30х100 мм. Слід зважити на особливості конструкції покрівлі, при остаточному виборі відповідного варіанту.

Пиломатеріал, з якого виготовляється решетування, це сосна першого або другого сорту. Ширину бажано брати не більше 14 см. При ширині більше дошки можуть покоробитися і пошкодити покрівельний настил. Довжина цвяхів втричі повинна перевищувати товщину решетування. Дошки укласти вздовж ковзана. Першу дошку встановити більшу товщину на висоту покрівельного покриття.

Суцільне лати влаштовувати по скату покрівлі.

Першим шаром класти вздовж коника дошку від неї на відстані 500-1000 мм наступною і так далі. Другим шаром стелити решетування напрямком вздовж крокв. Стик між дошками влаштовувати тільки на кроквах у розбіг. Цвях утоплювати повністю з головкою в м’якоть деревини.

Рекомендуємо подивитися відео, де наочно можна подивитися на конструкцію кроквяної системи двосхилим даху, послухати поради професіоналів з будівництва дахів.

Карнизні звіси

Влаштовуються захисту від атмосферних опадів, грають естетичну роль. Карнизні звиси влаштовують щільно без щілин. Завершальний етап з влаштування покрівлі.

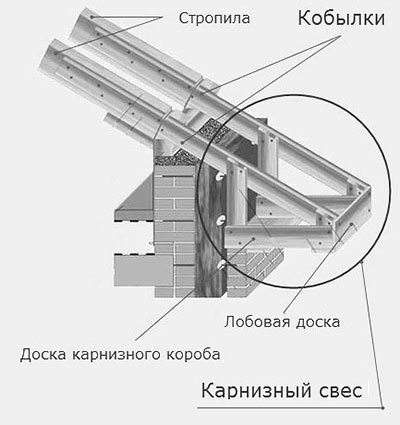

Схема пристрою карнизного звису двосхилим даху

Фронтон

Двосхилий покрівля має два фронтони. Вони мають форму трикутника, з вершиною у коника і бічні сторони збігаються зі схилами покрівлі. Фронтони підтримують крокви та огороджують горищне приміщення. Захищають від вітру та опадів, надають стійкості покрівлі.

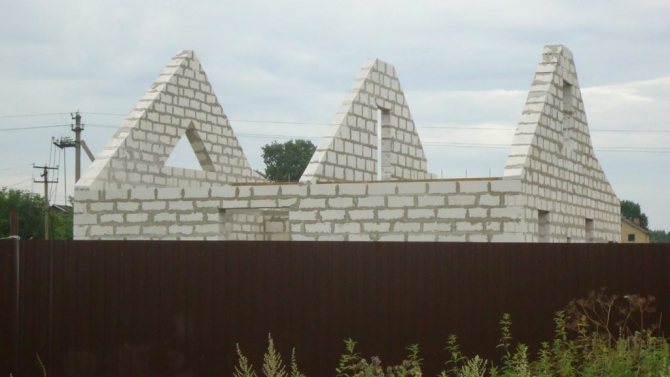

У дерев’яних будинках фронтон роблять каркасним. У цегляних будинках, каркасними або з цегли. Фронтони з цегли або газоблоку, зводяться раніше за пристрій покрівлі. Вимагають дуже точного виконання.

Каркасні фронтони вписують у готовий отвір, коли кроквяна система вже зібрана.

Каркас роблять із брусків або дощок. Елементи каркаса з’єднують на шипах або підлогу дерева, кріпитися все цвяхами. Обшивають, прибиваючи дошки, вагонку чи сайдинг, витримуючи колористику в обробці фасаду будівлі. Для влаштування віконного отвору під нього роблять додатковий каркас за розмірами вікна. Якщо горище утеплене, то фронтон теж потрібно утеплити. Утеплювач закладають у середину каркаса. Застосовується мінераловатний із зниженою горючістю утеплювач. З зовнішнього боку каркас оббивають гідро-ветрозахистною плівкою або вітрозахисною мембраною, з внутрішньої сторони під оздоблювальний матеріал прибивають паронепроникну плівку або паронепроникну мембрану.

Що таке фронтон даху та яких видів він буває

Фронтон – це продовження торцевої стіни будівлі, що закриває горище від перекриття до з’єднання зі схилами покрівлі.

Зазвичай щипцова стіна будується з того ж матеріалу, що й стіни, але іноді використовується інший тип – наприклад, цегли, а фронтон – з дерев’яного бруса, дощок і т.п.Причинами використання інших матеріалів найчастіше є пізніше спорудження фронтону під готовий дах, економія будматеріалів чи інші міркування.

Форма щипцевої стіни може бути різною, вона визначається типом і конфігурацією даху. Архітектори виділяють такі типи пристроїв фронтону двосхилим даху:

• Трикутний.Найпоширеніший тип, що зустрічається повсюдно.Найчастіше має форму рівнобедреного трикутника, але при несиметричній формі скатів фронтон повторює контури поперечного перерізу горища у вигляді нерівностегнового трикутника.

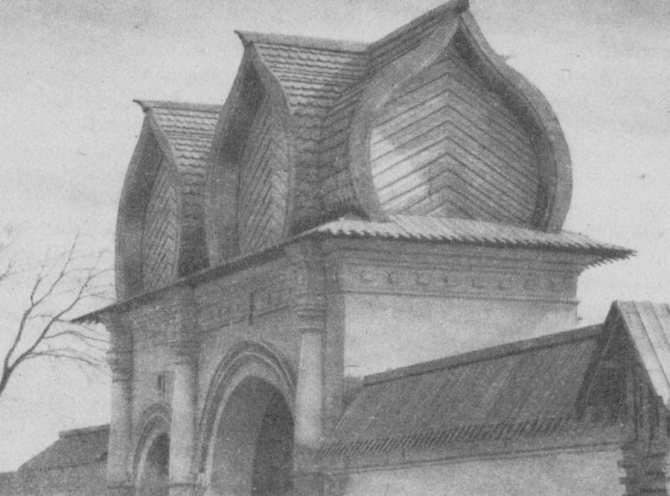

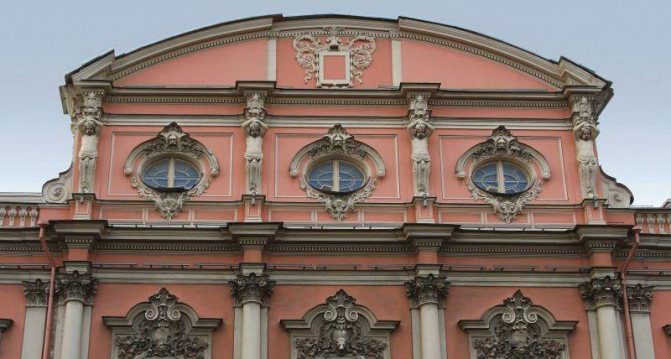

• Напівкруглий або лучковий.Застосовується при будівництві будівель з арочною формою даху, що не має вираженого коника і являє собою плавне сполучення двох скатів в одну дугу.У сучасному будівництві використовується вкрай рідко, був поширений за доби класицизму.
• Розкріпачений. Має виступаючі частини на площині,широко застосовувався за старих часів в епоху бароко.
• Трапецієподібний.Рід трикутного зі зрізаною вершиною,дах має плоску поверхню.

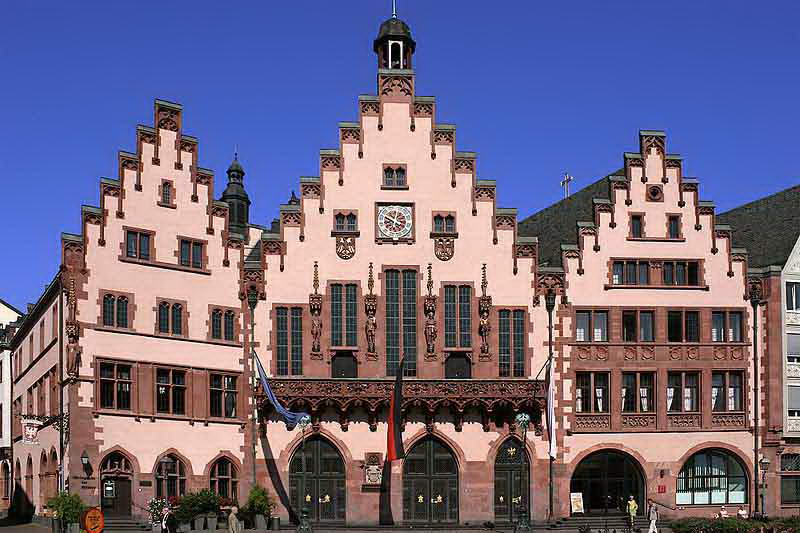

• Розірваний.Має у верхній частині розрив, який встановлювалося прикраса (найчастіше — статуя або ліпний геральдичний елемент).

Список типів можна продовжувати ще довго, але це не має сенсу.в даний час використовуються лише кілька варіантів. Основний тип – трикутний, часто зустрічається його різновид – п’ятикутний фронтон. Він виходить при мансардній формі даху зі зламаними схилами.

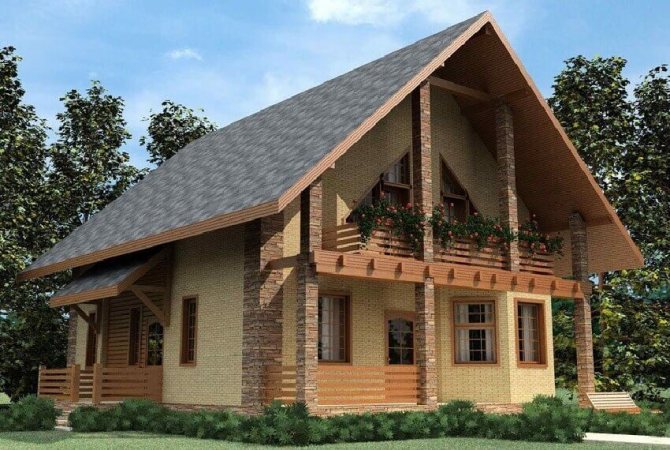

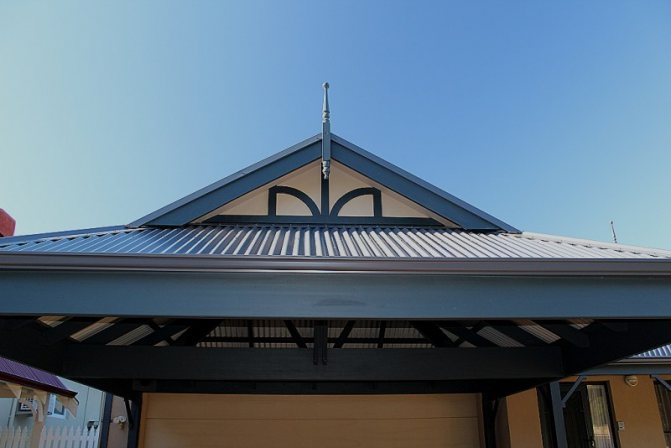

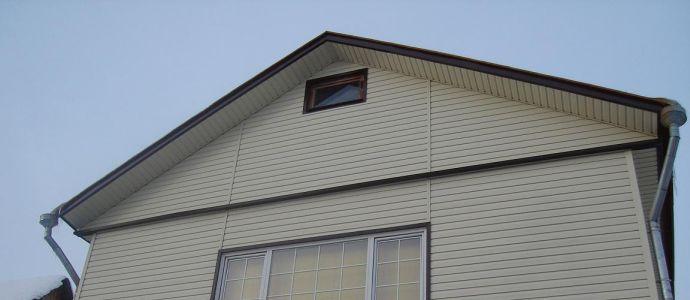

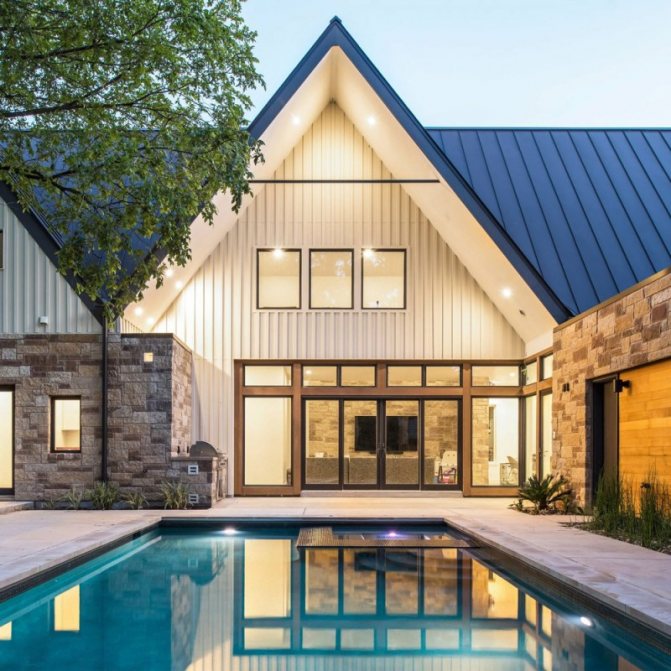

Фронтон двосхилим даху: фото
