Вимоги до скручування проводів

Скручування проводів між собою – найбільш популярний і простий спосіб, але водночас і найненадійніший. Щоб зрозуміти як правильно скручувати дроти, потрібно уявляти, які процеси можуть проходити у місці з’єднання. Згодом внаслідок температурного впливу відбувається ослаблення затиску. Це викликано лінійним розширенням провідника під час проходження великих величин струму. Контакт у місці з’єднання послаблюється, його опір збільшується, відповідноходить нагрівання місця скручування. Проводи окислюються і перегріваються, пропадає контакт або відбувається пробою ізоляції, що загрожує коротким замиканням і займанням.

Вимоги до скручування проводів регламентуються правилами установки електрообладнання (ПВЕ). Основні правила, які пред’являються до будь-якого способу з’єднання проводів, – забезпечити контакт без додаткового опору. Тобто ця величина у місці скручування має перевищувати мінімальне значення опору самих проводів. Це справедливо і до вимог механічної міцності, місце контакту не повинно бути менш міцним, ніж значення міцності самих проводів.

Тому, згідно з ПУЕ, просто зроблені з’єднання у вигляді скручування при монтажі електропроводки заборонені. Після виконання скручування потрібні додаткові операції, створені задля збільшення її надійності. Це може бути паяння, зварювання, опресування, механічний затискач.

Важливо відзначити, що скручування застосовується, тільки якщо провідники, що з’єднуються, виконані з одного матеріалу. Інакше утворюється хімічна сполука через окислення, яке швидко руйнує скручування.

Існують різні типи скруток:

• паралельна проста;
• послідовна проста;
• паралельна жолобком;
• послідовна жолобком;
• бандажна.

Підготовка до підключення проводів

Будь-які електромонтажні роботи слід виконувати зі знанням справи. Важливо пам’ятати, що від правильності їх проведення залежить безпека та життя всіх людей та тварин, які проживають у будинку, квартирі чи на дачі. Помилка неприпустима — у кращому разі хорошого контакту не буде. А це неробочі електроточки.

У гіршому випадку когось із членів сім’ї, друзів чи знайомих, які зазирнули у гості, може вдарити струмом від неправильно ізольованого з’єднання. Або відбудеться пожежа проводки, що загрожує пожежею.

Для якісного та правильного виконання з’єднань електричних проводів потрібні:

• знання основних видів та принципів з’єднання;
• наявність спеціальних інструментів для виконання електромонтажних робіт;
• наявність всіх витратних матеріалів, які стануть у нагоді при виконанні конкретного типу з’єднання;
• попередні тренування на окремих відрізках дротів.

Коли все необхідне, слід ретельно підготувати майбутнє місце роботи. Для цього потрібно знеструмити всі дроти, з якими належить мати справу. Це дуже важливий крок, який не можна ігнорувати!

Не маючи знань з електромонтажу, краще довірити заміну електричної проводки професійному електрику

Щоб не отримати удару струму, краще зайвий раз переконатися, що квартира чи будинок дійсно знеструмлені. У такому випадку зручно скористатися індикаторною викруткою – це недорогий інструмент, який можна придбати навіть в інтернет-магазині.

Зручно коли, крім бажання все зробити своїми руками, є ще й потрібний інструмент — з ним електромонтажні роботи виконувати в рази простіше і швидше.

У ситуації, коли є серйозні побоювання щодо проведення електромонтажних робіт власноруч, краще звернутися до електрика. Причому слід запрошувати лише досвідченого майстра, який має не лише досвід проведення подібних робіт, а й спеціальну освіту.

Послуги електрика будуть особливо актуальними, якщо має бути заміна проводки у всій квартирі/будинку. Заощаджувати на цьому не можна — у результаті можна заплатити подвійну чи потрійну ціну, або взагалі поплатитися своїм майном.

Зняття ізоляційного шару з дротів

Відразу хотілося б зупинитися на питанні, яке буде спільним для будь-якого способу. Перед тим, як з’єднувати дроти у загальний електричний вузол, їх необхідно зачистити від ізоляційного верхнього шару.

Це можна зробити за допомогою монтерського ножа. Метод цей нескладний, але велика ймовірність пошкодження струмопровідної жили. Щоб зробити все правильно, треба чітко дотримуватись покрокової інструкції:

1. Розташуйте провід на якійсь рівній поверхні (типу столу).
2. Притисніть вказівним пальцем лівої руки.
3. Правою рукою візьміть ножа і злегка втисніть його в ізоляційну оболонку дроту. Щоб не зачепити металеву жилу, розташуйте його до зрізу під кутом. Якщо кут буде прямим, є можливість кругового надрізу жили, внаслідок чого вона згодом може ламатися.
4. Тримаючи ніж у такому положенні. Вказівним пальцем лівої руки повільно прокрутіть провідник на один повний оберт, таким чином надрізавши ізоляцію по всьому колу.
5. Залишається тільки стягнути зрізаний шматок ізоляції.

Професійні електрики зараз вже обов’язково мають у своєму арсеналі такий пристрій, як стрипер. Це багатофункціональний інструмент, за допомогою якого можна зняти ізоляцію з дроту або обробляти кабель. Він може бути простим, напівавтоматичним та автоматичним. Найголовніше, що при знятті ізоляції стрипером не ушкоджується струмопровідна жила. Під кожен стандартний діаметр жили у подібного інструменту є калібрований отвір з ріжучою кромкою.

Довжина, яку необхідно зачищати жили проводів, для кожного способу з’єднання різна.

Існуючі способи з’єднання провідників

Основні способи з’єднання провідників у будинку чи квартирі

Для з’єднання проводів можуть бути зроблені кількома способами:

• зварювання – найбільш надійний спосіб, що забезпечує високу надійність з’єднання, але вимагає навичок та наявності зварювального апарату;
• клемні колодки – просто здійсненне і досить надійне з’єднання;
• пайка – добре працює якщо струми не перевищують нормативні і з’єднання не гріється до температур, вище за норму (65°С);
• опресовування гільзами – вимагає знань технології, спеціальних кліщів, але з’єднання надійне;
• використання пружинних затискачів – wago, ЗІЗ – швидко встановлюються, за умови дотримання умов експлуатації забезпечують хороший контакт;
• болтове з’єднання – просте у виконанні, використовується зазвичай у складних випадках – за необхідності переходу з алюмінію на мідь і навпаки.

Конкретний тип з’єднання вибирається з багатьох чинників. Необхідно враховувати матеріал провідника, його перетин, кількість жил, тип ізоляції, кількість провідників, які з’єднуватимуться, а також умови експлуатації. З цих чинників і розглянемо кожен із типів сполук.

Скрутка дротів

Це з’єднання входить у найбільш уживані і визнані помилковими види з’єднань електричних проводів.

Недолік скручування: поява зазору через перепади температур, що з’являються під час лінійного збільшення металу провідників внаслідок протікання струму навантаження великої величини. Внаслідок цього відбувається окислення жил, і спостерігається ослаблення контакту. Теж стосується і з’єднання мідного та алюмінієвого проводів.

Скрутка, згідно з останніми вимогами ПУЕ, для монтажу забороняється, але рекомендується використовувати для низькоточних ліній для конкретного з’єднання мідних проводів або тільки алюмінієвих.

Існує кілька рекомендацій для виконання скручування.

В першу чергу неприпустиме з’єднання мідного та алюмінієвого дроту, у цьому випадку мідний провідник повинен бути опромінений припоєм, у тому випадку якщо з’єднується багатожильний та одножильний дроти, багатожильний провідник також піддається лудженню.

Якщо необхідно з’єднати два одножильних дроти у разі облома дроту, провідник поділяється на дві жили. Жили розрізаються і ріжуться з відривом друг від друга, щоб місця крутки не контактували друг з одним, достатньо 2 – 5 витків, які бажано пропаяти. Ізолювати скручування можна за допомогою кембрика, або навіть без ізоляції окремих провідників, взагалі, достатньо закріпити по довжині скручування смужки ізоляції. Після цього скручування ізолюється заспівом ізоляції аботермоусадкою кількість витків ізоляції відповідно до вимог ПУЕ не менше ніж 3.

Пайка

Спосіб паяння містить у собі з’єднання всіх жилок проводки за допомогою розплавленого припою. Найчастіше цим способом спаюють дроти виготовлені з міді. Але на сьогоднішній день винайшли різні флюси, які можуть спаювати і алюмінієві жилки. Однак електрики не схвалюють та утримуються від подібних з’єднань. Але іноді бувають ситуації, коли не залишається нічого іншого, як з’єднати мідний та алюмінієвий провід, застосувавши при цьому спеціальні флюси.

Переваги:

• з’єднання проводів між собою за допомогою паяння набагато надійніше, ніж скручування;
• спаювати між собою можна багатожильні кабелі;
• надійніший в експлуатації та не вимагає додаткових перевірок;
• відноситься до одного з дешевих способів монтажу електричних вузлів.

Недоліки:

• потребує великої витрати часу та праці, оскільки матеріал до роботи потрібно правильно підготувати;
• цей спосіб вимагає кваліфікованого працівника, який вміє працювати з паяльником.
• навіть з огляду на трудомісткість паяння, не можна не визнати того, що цей спосіб набагато ефективніший, ніж скручування.

Зварювання – висока надійність у будь-яких умовах

При з’єднанні дротів зварюванням провідники скручуються, а кінець їх заварюється. В результаті утворюється кулька з металу, яка забезпечує в будь-яких умовах стабільне і дуже надійне з’єднання. Причому надійне воно не тільки в плані електричних характеристик, а й механічно теж метал з’єднаних проводів після розплавлення утворює моноліт і вичленувати окремий провідник неможливо.

Зварювання – важливо нагріти метал, але не оплавити ізоляцію

Недолік такого типу з’єднання проводів – з’єднання виходить на 100% нероз’ємне. За потреби щось змінити, треба відрізати сплавлений шматок і переробляти все наново. Тому для таких з’єднань залишають деякий запас дротів — на випадок можливої ​​переробки.

З інших недоліків – необхідний зварювальний апарат, відповідні електроди, флюс та навичка роботи. До того ж, займає зварювання чимало часу, потрібно захищати навколишні предмети, а ще незручно працювати зі зварювальником на висоті. Тому електрики цей тип сполук практикують у виняткових випадках. Якщо ж ви робите для себе і вмієте непогано поводитися зі зварювальним апаратом, можете потренуватися на обрізках. Основний фокус у тому, щоб не розплавити ізоляцію, але зварити метал.

Після остигання місце зварювання ізолюють. Можна використовувати ізоленту, можна — термозбіжні трубки.

Спосіб паралельного з’єднання

Паралельне з’єднання – проста операція, яка має на увазі спосіб, при якому два дроти, зачищені на однакову довжину, прикладаються паралельно один до одного. Далі, оголені кінці перехрещуються те щоб краю торкалися друг до друга. Потім обертальним рухом приступають до закручування. Крутити потрібно в один бік, в який — байдуже.

Ізольовані частини провідників не повинні скручуватися між собою. Спочатку провідники крутяться руками, формуючи напрямок, а потім докручуються пасатижами. При цьому пасатижами беруться кінці проводів для надання рівномірності скрутці. Спосіб «паралельно жолобком» має на увазі те, що при скручуванні одна жила нерухома, а друга обплітає її. Для цього, починаючи від кінця ізоляції, одним дротом робиться три-чотири витки навколо другого. Перший із щільним дотиком прокладаємо паралельнодругому і наприкінці виконуємо знову три – чотири витки.

Різьбове з’єднання провідників

З’єднання під болт, допускає з’єднання дротів із різноіменного металу. Гвинти рекомендується постійно підтягувати, через те, що відбувається з часом, ослабленням контакту внаслідок перепаду температур, при підвищеному струмовому навантаженні. Для запобігання ослаблення використовується гровер, він вибирає зазор, що з’являється, і сприяє надійності контактного з’єднання. Різьбове з’єднання за допомогою гвинта громіздке і займає багато місця.

З’єднання клемами

Найбільш широко використовується цей вид з’єднання в побутовій техніці, а також електропроводки автомобіля. З’єднання відрізняється надійністю, хоча через перепади температур в результаті додавання навантаження або частого поділу з’єднання відбувається облом дроту або відгорання клеми. Заміна відбувається після опресування за допомогою підручного інструменту та припаювання місця з’єднання проводів із клемою.

З використанням наконечників

Для отримання щільного контакту застосовують наконечники – відрізки трубки із струмопровідного матеріалу, сплющені з одного боку.

Провід заводяться всередину, наконечник стискається опресувальником у порядку, розглянутому в розділі про опресування.

Проколюючі та відгалужувальні затискачі

Проколюючі та відгалужувальні затискачі є покупними виробами. У їх конструкції передбачені два роз’єми. Один під жилу, що перебуває під напругою, другий – під СІП.

У пристрої затискача передбачено болт, який закручується ключем. Болт приводить у дію контакти, які проколюють ізоляцію струмопровідного дроту, з’єднуючи тим самим дроти між собою. На кінець дроту СІП одягається ізолюючий ковпачок для ізоляції вільного краю дроту, який входить у комплект із затискачів. Затискачі дозволяють проводити роботи під напругою.

Опресування

Перед тим, як з’єднати дроти між собою без паяння, необхідно підготувати всі інструменти та аксесуари. В цьому випадку знадобляться трубчасті гільзи, в який вставляються жилки кабелів, призначених для монтування та відпресовують їх. Таким чином, гільза і проводи одночасно деформуються в певних місцях, що і забезпечує надійний контакт.

Плюси:

• Провід з’єднуються раз і назавжди. При цьому електроконтакт не вимагає додаткового обслуговування. Опресовування дозволяє з’єднувати між собою кабелі з мідними та алюмінієвими жилками.

Мінуси:

• Щоб провести роботу необхідно мати спеціальні кліщі або обтискний прес, а також правильно підбирати гільзи. Їх розмір залежить від кількості дротів, які потрібно з’єднати в один вузол.

Перед тим, як з’єднати алюмінієвий провід із мідним, їх потрібно попередньо обробити, щоб у процесі експлуатації вони не окислювалися. Алюмінієві дроти обов’язково обробляються кварцово-вазеліновою пастою, щоб створити захисну плівку та уникнути окислення. Мідь обробляється тільки вазеліном, щоб знизити тертя при обтиску і цим уникнути пошкодження жил, що з’єднуються.

Важливо! При монтажі електричних контактів важливо пам’ятати, що завершенням кожного з’єднання проводів є його ізолювання. Для цього найчастіше використовують ізоляційну стрічку, якою обмотують вузли проводки.

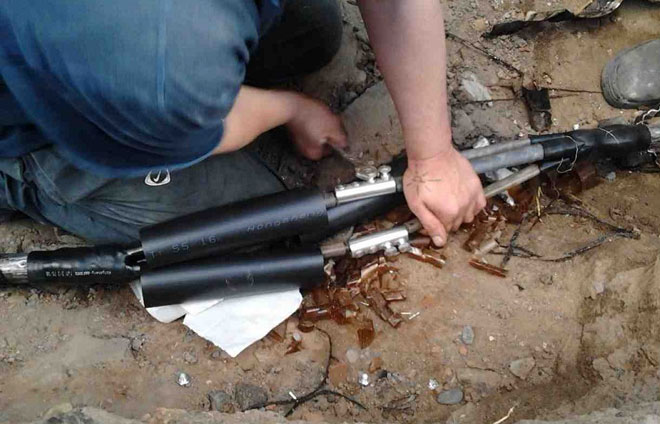

Сполучні кабельні муфти

Сполучна кабельна муфта дозволяє з’єднати кілька шматків кабелів без напруги з мінімальними втратами потужності мережі. У їх пристрої є гільзи з болтовими з’єднаннями, що дозволяють фіксувати струмопровідні частини кінців кабелів між собою та надійні ізоляційні матеріали. Муфти різняться за своїм виконанням. Найбільш популярний варіант з термозбіжною ізоляцією.

Затискач «Горіх»

«Горіх» або «Горішок» є двома пластинками, по кутах яких розташовані болти. Провід перед роботою необхідно зачистити та з’єднати пластинками. Після цього поверхня покривається карболітовою оболонкою для ізоляції.

Переваги:

• низька собівартість пристрою;
• не складний у використанні;
• з’єднує дроти, виготовлені з різних матеріалів та перерізу;
• добре ізолює вузол.

Недоліки:

• кріплення не надійне, згодом болти слабшають і їх потрібно періодично підтягувати;
• не підходить для встановлення в розподільчій коробці через незручні розміри.

Пружинні затискачі

Багато спорів викликає такий метод, як зрощування проводів за допомогою пружинних затискачів. На практиці найчастіше застосовують два типи затискачів WAGO та ковпачки ЗІЗ. Ці два пристрої мають один спільний елемент – сильну пружину, що створює надійний контакт із проводом.

Саме ця пружина і викликає суперечки. Критики цієї системи стверджують, що згодом пружина слабшає, і якість контакту знизиться. Таке зниження призведе до нагрівання пружини та її більшого послаблення. Тобто існує ймовірність того, що через деякий час температура нагріву досягне такого рівня, коли пластиковий корпус почне деформуватися, ну а до чого це може привести невідомо.

Прихильники такого способу з’єднання стверджують, що якщо зрощення виконане у повній відповідності до вимог виробника, проблем зі з’єднанням бути не може.

Насправді, на ринку електротехнічної арматури існує безліч контрафакту, який жодною мірою не відповідає вимогам, що пред’являються до продукції такого роду. Ліцензована продукція працює в електричному обладнанні роками і не викликає ніяких нарікань.

Клемники та клемні колодки: як відрізнити міцні та ненадійні конструкції

Найчастіше клемні колодки використовують у ланцюгах освітлення з відносно невеликими навантаженнями. Їх виконують із різних матеріалів та різної форми.

У закритому пластмасою корпусі є отвори для встановлення зачищеного дроту та проріз під головку затискного гвинта.

Всі прості клемники виготовляють із дешевого прозорого поліетилену зі вставками із тонких латунних гнізд із гвинтовим затискачем, як показано на верхній частині картинки.

Їх недоліки:

• тонкостінна латунь легко лопається при нормальному затиску металевої жили гвинтом;
• слабке різьблення на гайці не витримує навантажень при затягуванні дроту;
• нижня кромка гвинта виконана з гострими гранями, які сильно деформують провід, навіть обтиснутий у наконечниках НШВІ.

Працювати з такими конструкціями важко. Вони не надійні, ламаються, створюють зайве нагрівання проводки.

Після підключення кожної жили до гвинтового з’єднання необхідно перевірити якість з’єднання: клемник беруть в одну руку, а дріт в іншу. Різке просмикування не повинно зруйнувати створений контакт.

Більш якісні клемники створені з міцної, гладкої пластмаси з товстими металевими трубками та затискними пластинами, що не роздавлюють метал жили. У них міцні гвинти та гайки.

З їхньою допомогою зручно підключати дроти з різних металів, наприклад, алюмінієву квартирну проводку стикувати з гнучкими мідними жилами світлодіодної люстри або світильника. Але нехтувати наконечниками НШВІ не варто.

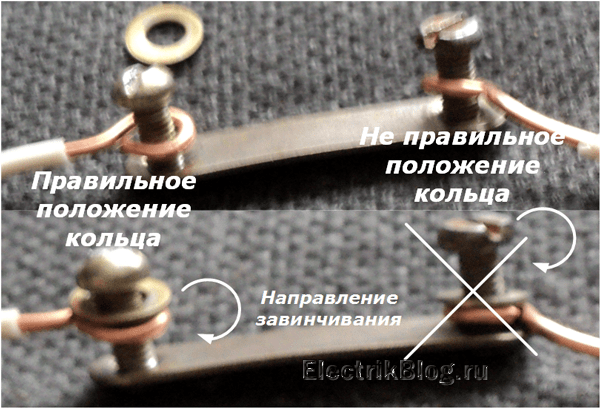

Раніше були поширені клеми з гвинтовим затиском під кільце, що забезпечує більш щільний контакт жили з клемою. При монтажі слід звертати увагу на правильне встановлення його за напрямом закручування гвинта.

Зусиллям здавлювання кільце повинне стискатися всередину, а не розгинатися назовні, послаблюючи контакт.

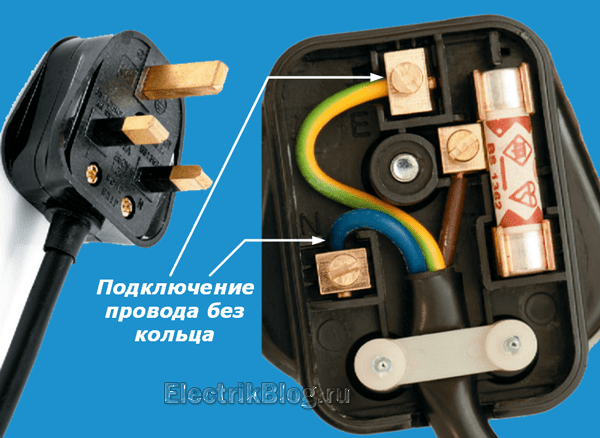

При підключенні без кільця прямою ділянкою метал жили мають у своєму розпорядженні ближче до різьблення, стежать при затиску за його положенням. У затягнутому положенні він має бути добре зафіксований, не випадати. Перевіряться просмикуванням.

У всіх без винятку клемниках стежать за станом ізоляції дроту. Вона ніде не повинна потрапляти під різьблення, заважати створенню електричного контакту.

Клемні з’єднання дозволені всіма правилами електричного монтажу. Однак, вони вимагають періодичного огляду і утиску гвинтових затискачів приблизно раз на один два роки в ланцюгах з допустимими навантаженнями. Після перевантажень та коротких замикань їх слід оглядати одразу.

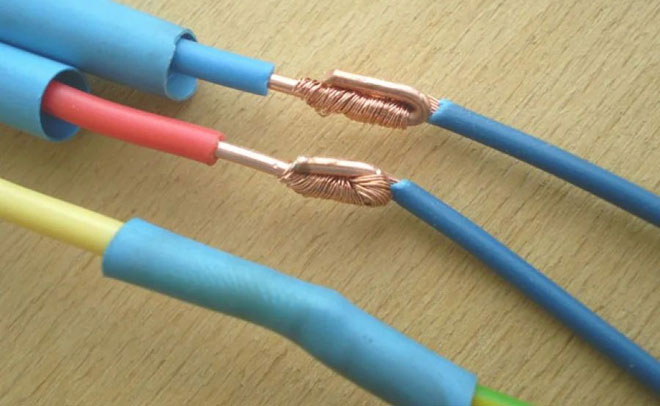

З’єднання багатожильних та одножильних провідників

Дане з’єднання починається з добірки перерізу багатожильного дроту до одножильного. Багатожильний провідник не повинен бути меншим за переріз одиночного, інакше він прогорить у місці їх з’єднання. Фіксують їх пайкою або зварюванням або методом обтиску при використанні кабельних гільз.

При паянні дроти очищаються від ізоляції, потім багатожильний провід накручується на одножильний, а потім проводиться паяння. Потім місце паяння захищається ізоляцією. При обтисканні місця контактів зачищаються, надягається гільза, яка обжимається обтискними пресами кліщами в декількох місцях.

З’єднання проводів із перерізом різного діаметру

З’єднання проводів з перерізом різного діаметра можливе при розрахунку щільності струму на ділянках, якщо щільність на ділянках допустима, їх можна з’єднувати шляхом паяння, скручування, клем або болтових з’єднань. Технології з’єднання не відрізняються від процесу з’єднання проводів з однаковим перетином і були розглянуті вище.

Як проводити роботи у воді та землі

Робота з електрикою вимагає дотримання всіх заходів безпеки та використання лише електрозахищеного інструменту. Усі роботи можуть виконуватися лише за вимкненої електрики.

Як з’єднати алюмінієві та мідні провідники

Будь-який, навіть електрик-початківець знає, що пряме зрощування мідного і алюмінієвого проводів неприпустимо. У місці контакту починаються окислювальні процеси, що призводять до нагрівання і втрати контакту.

Тому для зрощування проводів різного типу застосовують або клемні колодки або ботове зрощення.

Затискачі для ламп (будівельно-монтажні клеми для світильників)

Для швидкого та зручного підключення ламп або бра, wago має спеціальні клеми 224 серії. З їх допомогою можна з’єднувати алюмінієві або мідні дроти різного перерізу та типу (одножильні або багатожильні з жорсткими дротиками). Номінальна напруга цієї сполуки 400 В, номінальний струм:

• для мідних провідників – 24 A
• 16 A для алюмінієвих.

Способи з’єднання проводів у люстрах та бра за допомогою затискачів wago

Перетин провідників, що підключаються з монтажного боку:

• мідні 1,0 ÷ 2,5 мм² – одножильні;
• алюмінієві 2,5 мм² – одножильні.

Перетин провідників, що підключаються з боку люстри/бра: мідні 0,5 ÷ 2,5 мм² – одножильні, багатожильні, луджені, опресовані.

При з’єднанні мідних дротів обов’язково використання контактної пасти, а алюмінієві дроти необхідно зачищати вручну до чистого металу.

Є у цієї продукції два недоліки. Перший – ціна на оригінальні клеми висока. Другий є маса підробок за меншою ціною, але якість їх значно нижча і саме вони горять і плавляться. Тому, незважаючи на дорожнечу, купувати краще оригінальні вироби.

Підключення розеток

Зазвичай на розетки приділяється окрема лінія. У коробці є три кабелі по два або три провідники. Кожен дріт забарвлюється у свій колір. Як правило, коричневий – це фаза, блакитний – нульовий провідник, а жовто-зелений провід – заземлення. Так чи інакше – у коробці всі дроти з’єднуються за кольорами, формуючи групи.

Як тільки провідники відокремлені за кольорами, їх складають, витягують, підганяючи під однакову довжину. Не варто відрізати надто коротко – залишайте 100-міліметровий запас, щоб за потреби була можливість повторно провести з’єднання. Вибравши відповідний спосіб з’єднання, необхідно з’єднати дроти.

У старих будинках заземлення немає, а отже – дротів буде лише два. Іноді в кабелі дроту – одного кольору. Щоб визначити, де фаза, а де нуль, потрібно використовувати індикаторну викрутку, щоб визначити фазу.

Як підключити вимикач з однією клавішею

Якщо в кімнаті є вимикач, з’єднання в коробці буде трохи складніше, ніж тільки з розетками. Тут буде три групи провідників, але з’єднання – іншого типу. Є:

– Вхідний кабель – від іншої коробки або безпосередньо від щита;

– Провід для люстри;

– Провід від вимикача.

Схема має працювати так. Живлення (тобто фаза) надходить клавішу вимикача. Від його виходу подається провід на світильник. Як тільки контакти вимикача замкнуться, люстра горітиме. Заземлення та нейтральний провід потрібно скручувати разом.

Підключення вимикача із двома клавішами

Підключення вимикача з двома клавішами у розподільчій коробці – складніше, ніж при одноклавішному вимикачі.

Схема характерна тим, що до пристрою на 2 групи ламп необхідно прокладати кабель з трьома жилами (якщо немає заземлення). Один провідник під’єднується на спільний контакт, а два інші – на вихід до клавіш. Потрібно запам’ятати, який провідник (за кольором) було підключено до спільного контакту. Фаза, що надходить, з’єднується із загальним проводом вимикача. Нейтральні дроти від входу, а також з двох лампочок скручуються – три провідники разом. Залишається фазний провід від ламп та два – від вимикача. Їх зпоєднують попарно – один провідник від вимикача до фази однієї лампочки, а другий вихід до лампи, що залишилася.

Що робити, якщо проводів кілька

Для з’єднання проводів використовую різні способи, але необхідно розуміти, що садити на одну лінію комп’ютер і потужний апарат недоцільно. Тому перед тим, як приступити, до виконання робіт з прокладання проводів у будинку треба зрозуміти, як і куди буде підключений той чи інший прилад. Так, пральну або мийну машини необхідно підключати по окремій лінії.

Який варіант віддати перевагу?

Щоб правильно вибрати спосіб виконання з’єднань провідників, слід врахувати особливості своєї ситуації, оцінити обсяги майбутніх робіт та свої вміння. Якщо йдеться про заміну люстри, то немає сенсу вивчати тонкощі зварювання та купувати зварювальний апарат. Тут можна витратитися на покупку оригінальних німецьких клемників WAGO.

Коли має бути повномасштабний ремонт квартири чи будинку із заміною проводки, то доцільніше тут використовувати спосіб зварювання. Якщо немає навичок роботи з цим обладнанням, то можна потренуватися робити якісне опресування та створити всі контакти самостійно.

У розподільчих коробках часто використовують гвинтові або самозатискні клемники. Але тут один нюанс — їх час від часу слід підтягувати. Тому потрібно так розмістити коробки, щоб забезпечити простий доступ до них для проведення ревізії.

Нероз’ємні затискачі одноразового використання. Якщо потрібно розірвати з’єднання та створити нове, то доведеться відрізати старий контактний вузол

Використовувати звичайне скручування і, як раніше, намотувати зверху ізоленту, вкрай небезпечно. Тим більше, що цей варіант заборонено електромонтажними правилами.

Як з’єднати дроти навушників

Іноді у справних навушників обламується кабель біля штекера, але є штекер від несправних навушників. Бувають також інші ситуації, в яких необхідне з’єднання проводів у навушниках.

Для цього потрібно:

1. обрізати обламаний штекер чи нерівно обірваний кабель;
2. зачистити зовнішню ізоляцію на 15-20 мм;
3. визначити, який із внутрішніх проводів є загальним та перевірити цілісність усіх провідників;
4. обрізати внутрішні проведення за принципом: один не чіпати, загальний на 5 мм і другий на 10 мм. Це робиться зменшення товщини з’єднання. Загальних провідників може бути два – на кожен навушник свій. У цьому випадку вони скручуються разом. Іноді як загальний провідник використовується екран;
5. зачистити кінці дротів. Якщо як ізоляцію використовується лак, він згорить у процесі лудіння;
6. залудити кінці на довжину 5 мм;
7. на провід надіти шматочок термозбіжної трубки довжиною на 30 мм більше, ніж очікувана довжина з’єднання;
8. на довгі кінці одягнути шматочки більш тонкої термозбіжної трубки довжиною 10 мм, на середній (загальний) не одягати;
9. скрутити проводки (довгі із короткими, а середній із середнім);
10. пропаяти скрутки;
11. відігнути пропаяні скрутки назовні, до незахищених країв, насунути на них шматочки тонкої термозбіжної трубки і прогріти її феном або запальничкою;
12. насунути на місце з’єднання термозбіжну трубку більшого діаметру і прогріти.

Якщо все було зроблено акуратно, а колір трубки підібрати за кольором кабелю, то з’єднання непомітно і навушники працюватимуть не гірше за нові.

Поради від досвідчених монтажників

Існує безліч спірних питань, як у способах з’єднань, так і в застосуванні окремих монтажних виробів. Але ряд правил стосується всіх майстрів, які займаються електромонтажем.

Наприклад, суворо заборонено з’єднання скручуванням алюмінієвих провідників з мідними. Процес швидкого окислення призводить до руйнування комутації та виникнення небезпечної точки, яка у будь-який час може заіскрити чи спалахнути.

Ще кілька важливих правил:

• Невміле використання ножа може призвести до витончення жили та втрати якостей струмопровідності. Найкраще використовувати стрипер, який акуратно видаляє оболонку, не завдаючи провіднику шкоди.
• Якщо ви використовуєте спосіб скручування – як самостійне з’єднання або перед опресуванням – беріть дроти із запасом. Краще зробити скручування максимально щільно, а потім обрізати кінчики.
• Оголені провідники потрібно вставляти в затискачі, клеми та гільзи до упору і так, щоб вільна частина була повністю закрита ізоляцією – зачищених жил не повинно бути видно.
• При самостійному облаштуванні проводки обов’язково враховуйте кольорове та інше маркування проводів – так набагато легше проводити з’єднання без ризику комутації жил різного призначення.

Якщо провідник покрився оксидною плівкою, її необхідно акуратно видалити або контактною пастою, або дрібною шкіркою. Діаметри гільз, наконечників, ковпачків краще підбирати за розміром.

У разі використання ізоленти накладайте витки внахлест. Одного шару недостатньо, краще пройтися уздовж з’єднання 2-3 рази, обов’язково зробивши останній виток на ізоляції. Поодинокі провідники у гвинтових затискачах тримаються слабо. Тому рекомендується зачищений кінець згинати вдвічі або робити з нього довільну петельку.

Після закінчення робіт обов’язково перевірте надійність з’єднань – злегка посмикуйте за дроти. Буває так, що комутація зроблена невдало, і жила просто вислизає з клемника. Якщо дозволяє обсяг распредкоробки, наприклад, щити вміщують багато проводів і пристроїв, залишайте кабель із запасом. Іноді потрібне перемикання і зайва довжина стане в нагоді, якщо з’єднання нероз’ємні або підгорілі.
