Що таке вентиляція і навіщо вона потрібна?

Вентиляція за своєю суттю є звичайним провітрюванням. І в перекладі з латинського ventilatio – саме це і означає. Але в сучасному, ширшому значенні вентиляцією називають процес видалення відпрацьованого повітря з приміщення та заміну його чистим зовнішнім. При цьому зовнішнє повітря може попередньо очищатися, підігріватися, охолоджуватися, зволожуватися або осушуватись – залежно від потреб. Навіщо ж потрібна вентиляція?

• Насамперед, для комфортного та безпечного знаходження у приміщенні людей та інших живих істот. Це регулюється Санітарними правилами та нормами (СанПіН).
• Вентиляція також необхідна для підтримки потрібного середовища для безпечної експлуатації будівельних конструкцій, предметів інтер’єру, меблів, оздоблювальних матеріалів та інших предметів, що знаходяться у приміщеннях.
• Вентиляція потрібна для зберігання чогось. Це може стосуватися не тільки льохів, комор, а й гардеробних.
• Важливою функцією вентиляції є забезпечення будь-яких технологічних процесів. Насамперед, це стосується кухні, де відбувається приготування їжі. Але в приватному будинку може бути і майстерня, де господар може щось пиляти, стругати, паяти, зварювати і т.д.

Вентиляція повинна забезпечувати певні санітарно-гігієнічні умови в приміщеннях, які оцінюють за температурою, відносною вологістю, чистотою повітря та швидкістю його руху. Зрозуміло, що у різних за своїм функціональним призначенням приміщеннях вентиляція не може і повинна бути однаковою. Це реалізується у різний спосіб, які ми докладно розглянемо нижче.

Класифікація та види вентиляційних систем

Створення у котеджі вентиляції обумовлено тим, що в ньому має відбуватися безперервний обмін повітряних мас. Старе, використане повітря з великою кількістю вуглекислого газу, необхідно видаляти з приміщень, замінюючи кисень, що постійно містить, новим — з вулиці.

Якщо зупинити цей повітрообмін, мікроклімат усередині швидко стане далеким від сприятливого для здоров’я людей.

За нормами для житлових кімнат, оптимальна атмосфера – це температура в районі 20-25 градусів і відносна вологість – 30-60%, залежно від пори року і показань на градуснику за вікном

Щоб підтримувати встановлені ГОСТами параметри повітрообміну, система вентиляції в будинку, зроблена своїми руками або із залученням сторонніх монтажників, повинна постійно змінювати повітря в приміщеннях.

Наприклад, для житлових кімнат у котеджі кратність повітрообміну за годину встановлена ​​на «1». Тобто за годину в них має повністю замінюватись весь об’єм повітря.

Призначення вентиляції полягає у боротьбі з такими факторами:

• надлишковим теплом;
• пилом, що з’являється постійно;
• зайвою вологістю повітря;
• шкідливими газами та парами.

Кожна людина, що знаходиться в будинку, цілодобово видихає вуглекислий газ. Також у житловій будові є каміни, газові та електричні плити, численні побутові прилади, тобто джерел тепла, вологи, пилу та газів у котеджі маса. І все це необхідно видаляти із приміщень, щоб мікроклімат у них був придатним для проживання.

За способом переміщення повітря вентиляційні системи бувають:

1. З природною тягою.
2. З механічним спонуканням.

Перший варіант передбачає рух мас повітря за рахунок існування різниці тиску зовні і всередині будівлі. При цьому воно може бути організованим — з використанням засувок, що регулюються, і неорганізованим — виключно через вікна, двері та продухи в фундаменті.

У другому випадку повітря змушують рухатися приміщеннями та вентиляційними каналами за допомогою механічних пристроїв. Цей варіант енергозалежний, але ефективніший.

Головний недолік механічної системи вентиляції полягає в залежності її від електропостачання. Без живлення від електромережі вентилятори перестануть крутитись, а ефективність повітрообміну відразу різко знизиться

За призначенням системи вентиляції поділяються на:

• припливні;
• витяжні;
• комбіновані.

Перші працюють на подачу повітря у житло зовні, а другі на витяжку з будівлі. Третій варіант – припливно-витяжні конструкції є симбіозом перших двох. Особливості розрахунку припливно-витяжної системи ми детально розглянули у статті.

Природний спосіб повітрообміну

Для організації природної системи очищення повітря потрібно, щоб навколишня атмосфера навколо будинку відповідала екологічним характеристикам заміської зони. Крім цього, матеріал для стін повинен застосовуватися природним або штучним, з природних матеріалів:

• деревина;
• солома, цегла;
• піноблок, газоблок, керамзитовий камінь, монолітний керамзитобетон;
• інші типи бетонів із легким заповнювачем.

Види природної вентиляції

Виведення вентиляції на покрівлю

Для забезпечення нормального повітрообміну в приміщеннях великої площі одного-єдиного повітроводу буде недостатньо.

Вентсистем має бути кілька:

1. Влаштування природної вентиляції в приватному будинку неможливе без притоку повітря. Забір повітряних мас повинен починатися з найчистіших (житлових) приміщень – вітальні чи спальні. Щоб припливне повітря краще прогрівалося, отвори для нього повинні розташовуватись поблизу радіатора опалення або іншого обігрівача
2. Свіже повітря має пройти по всьому будинку. Його висновок необхідно передбачити на кухні, у ванній чи туалеті
3. Витяжні труби повинні височіти над дахом мінімум на 1,5 м. Це забезпечити сильнішу тягу
4. На кухні монтується окрема примусова витяжка, що підключена до вертикального каналу. Вона візьме на себе частину навантаження. Примусову витяжку бажано також облаштувати у душовій чи ванній кімнаті.
5. Замінити вентиляційні отвори, що обладнані в стінах, можна віконними клапанами

Принцип дії

Синіми стрілками показано напрям припливу повітря до приміщення, червоними – його виведення

Наших предків вентиляція житлових приміщень хвилювала набагато менше. Дерев’яні вікна з нещільно прилеглим склом, не надто герметичні двері цілком забезпечували достатню природну вентиляцію без будь-яких додаткових пристроїв. Отвори для припливу та виведення відпрацьованого повітря обладналися лише у підвальних приміщеннях та льохах.

З приходом на будівельний ринок сучасних оздоблювальних матеріалів та пластикових вікон питання забезпечення вентиляції житлових приміщень постало гостріше. Відсутність у будинках найменших щілин призвела до появи конденсату та спертого повітря. Якщо і ви стали помічати, що в будинку з’явився їхній надлишок, і тривале перебування в приміщенні призводить до дискомфорту, саме потурбується про природну (а в деяких випадках і штучну) вентиляцію.

Вентиляційний вихід на покрівлю

Як зробити «правильну» природну вентиляцію у приватному будинку? При проектуванні такої системи важливо зрозуміти принцип її роботи. Адже циркуляція повітря залежатиме лише від правильності розрахунків. Найменшої помилки буде достатньо освіти застоїв повітряних мас.

Природна вентиляція у приміщеннях функціонує за рахунок перепаду тиску. При цьому:

• тепле повітря піднімається лише вгору; холодний знаходиться внизу (він рухається в той бік, де тиск нижче, тобто до стелі, де тепле повітря менш щільне)
• в зимовий час через різницю температур (а значить, і тиску) вентиляція функціонує краще
• повітря необхідно забезпечити вільний прохід по всьому будинку; для правильного розподілу повітряних потоків бажано продумати розташування приміщень та міжкімнатних перегородок ще на етапі будівництва

Гідності й недоліки

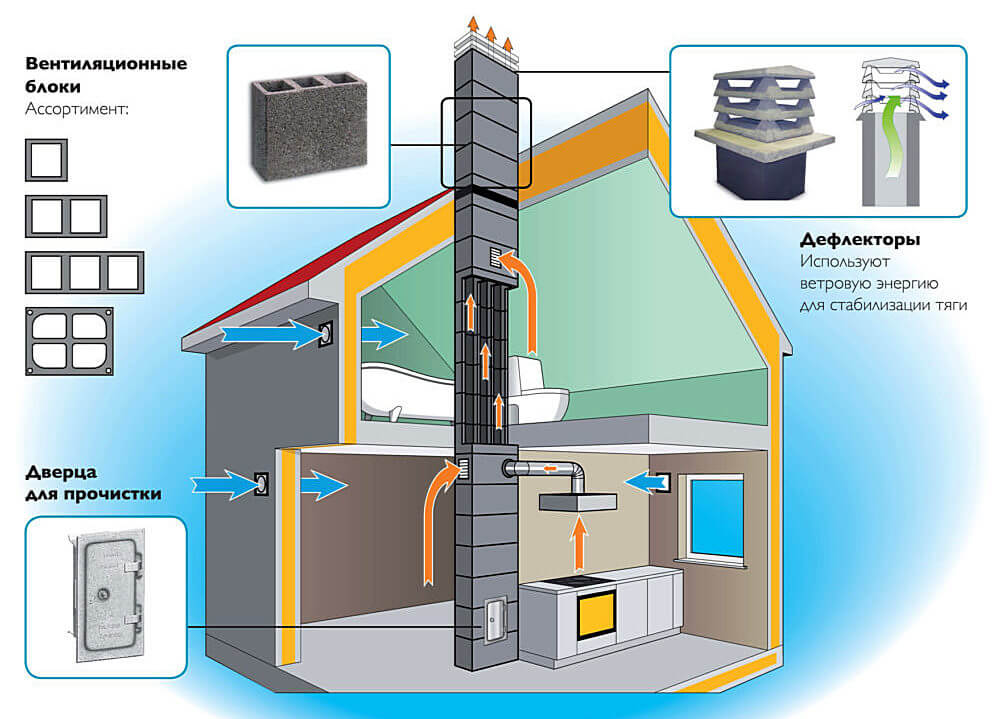

Схема природної вентиляції у приватному будинку

Перерахуємо основні плюси подібних пристроїв:

ПЛЮСИ:

• тепле повітря піднімається лише вгору; холодний знаходиться внизу (він рухається в той бік, де тиск нижче, тобто до стелі, де тепле повітря менш щільне)
• в зимовий час через різницю температур (а значить, і тиску) вентиляція функціонує краще
• повітря необхідно забезпечити вільний прохід по всьому будинку; для правильного розподілу повітряних потоків бажано продумати розташування приміщень та міжкімнатних перегородок ще на етапі будівництва

Хоча недоліків у вентиляційних систем чимало, їх можна мінімізувати при грамотному і продуманому монтажі. До її мінусів можна віднести:

МІНУСИ:

• недостатній приплив повітря у літній період, коли перепади температур у приміщенні та на вулиці, особливо за відсутності вітру, незначні; у цьому випадку допоможе звичайне провітрювання будинку з відкритими вікнами та дверима
• наявність протягів у холодну пору року; забір повітря взимку можна трохи зменшити, відрегулювавши клапан вентиляційного отвору; врахуйте також, що у «чистих» приміщеннях має розташовуватися лише припливний отвір; якщо тут встановити і витяжку, ви отримаєте лише протяг і значну втрату тепла; повітря обов’язково має проходити по всіх приміщеннях
• у певних умовах (наприклад, зміні напряму вітру або температурі в приміщеннях нижче, ніж на вулиці) вентиляція може почати працювати у зворотному напрямку: забір повітряних мас починається з витяжки; але подібне явище можливе лише за недостатньої кількості отворів для припливу повітря
• у малоповерхових будинках через недостатній перепад висот природна витяжка може працювати слабо, тому повітропровід слід піднімати на достатню висоту вище ковзана.

Природної вентиляції буде недостатньо, мабуть, лише за умови розміщення будинку в загазованому районі. У цьому випадку використовуються примусові витяжні системи з багатоступеневою фільтрацією. Їх монтаж потрібен також за значної площі приміщень.

Пластикові труби для повітроводів використовувати дуже небажано. У них накопичуватиметься пил, що заважає нормальному проходженню повітря. Плюс у вітряну погоду повітропроводи шумітимуть. Тому для їхнього облаштування краще використовувати спеціальні антистатичні труби.

По проектуванню природної вентиляції в будинку, що будується

Основним принципом складання схеми природної вентиляції у приватному будинку у процесі будівництва є розташування шахт. Їх влаштовують виключно у внутрішніх перегородках, щоб забезпечити підтримку основної частини труби у теплі. Цей принцип дозволяє отримувати достатню потужність витяжки, особливо при негативних температурах вуличного повітря.

Для обладнання шахт витяжних рекомендується використовувати прямокутні елементи. Вони дозволяють суттєво заощадити внутрішній простір будинку, але за наявності вільних площ можна монтувати круглі труби, які створюють більш інтенсивний потік.

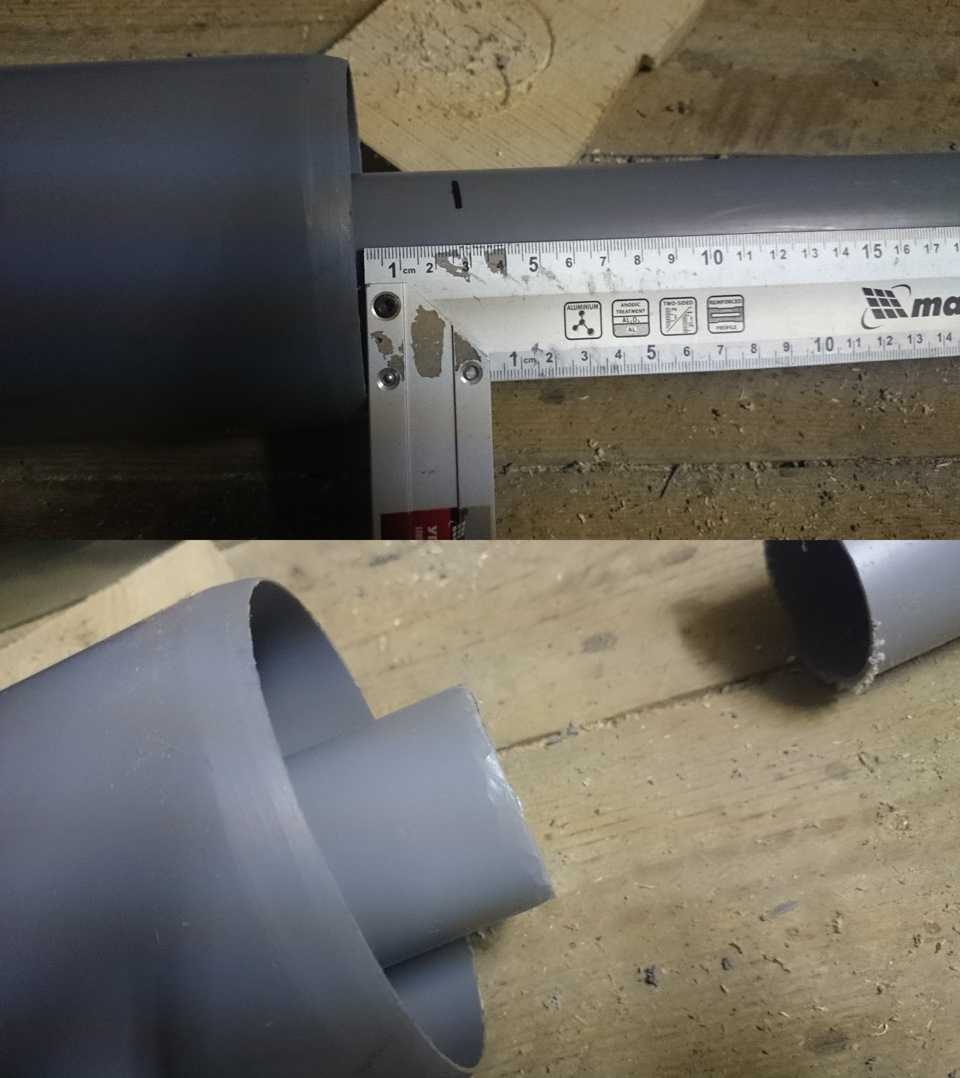

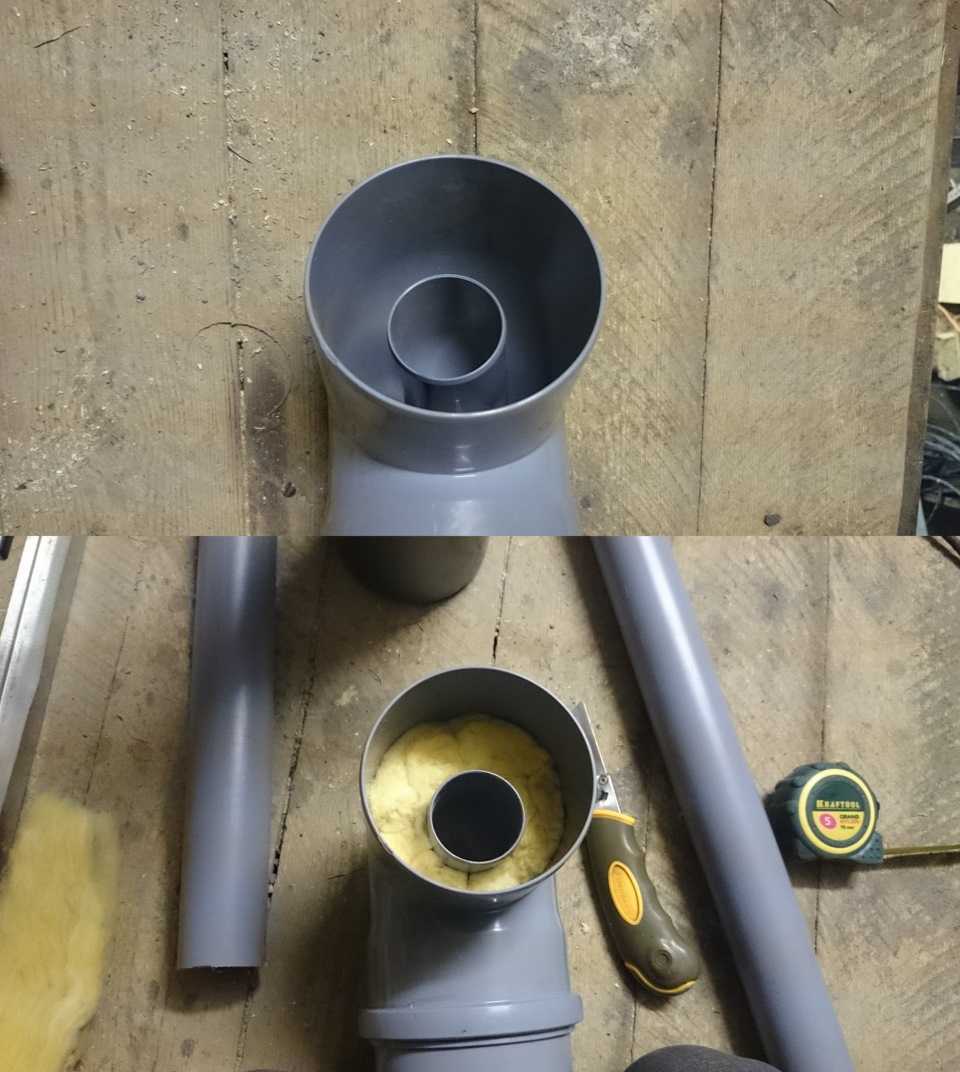

Як труби для повітроводу використовують водопровідні пластикові труби, т.к. при застосуванні гофрованих виробів виникають слабкі, але відчуваються людським слухом шуми.

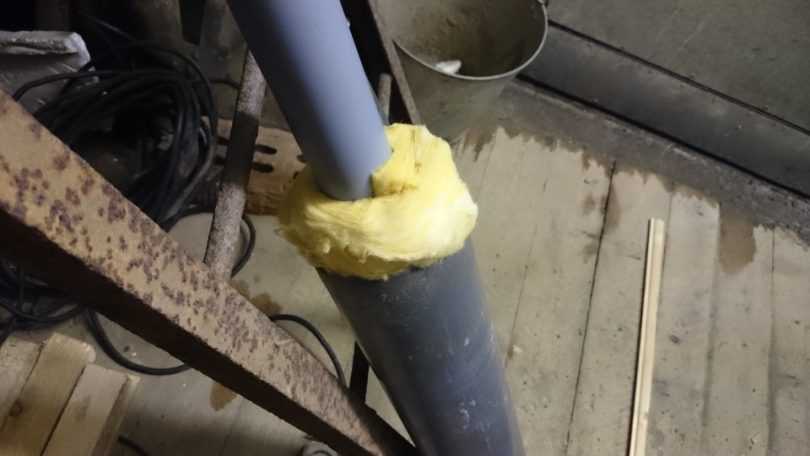

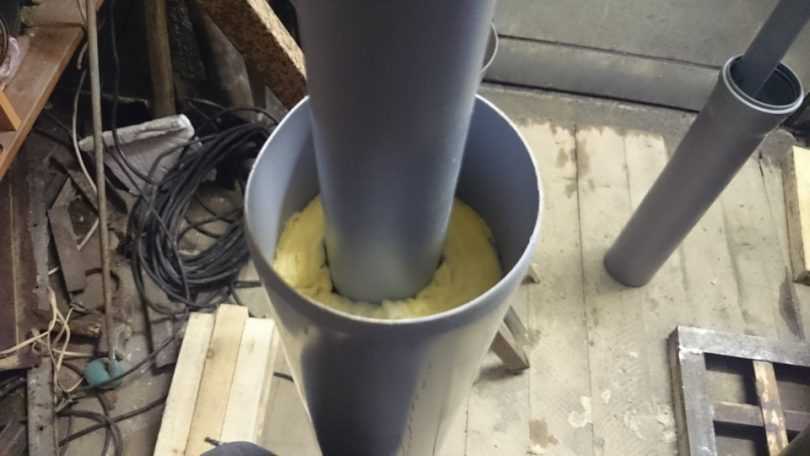

При виведенні вентиляційних труб через мансардний поверх, що не опалюється, на покрівлю, рекомендується подбати про додаткове утеплення повітроводу в цьому приміщенні.

При монтажі витяжної труби рекомендується дотримуватись вертикальності, якщо підтримати цю умову неможливо, обхідні укоси слід робити з кутом відхилення не перевищує 30 градусів. Кожен перехід зі усуненням від головної вертикальної осі забирає близько 10% потужності.

Слід уважно поставитися до стикувальних вузлів повітроводу. Неточне зчленування окремих елементів, сторонні предмети, шорсткості ускладнюють процес ефективної роботи витяжки. Популярні казино стрімери та їх повні біографії на сайті

Чим вище труба повітроводу, тим ефективніший процес витяжки. Винос вентиляційного грибка рекомендується встановлювати на 500 мм вище ковзана покрівлі.

Рекомендована висота вентиляційних каналів над дахом.

Припливний спосіб вентиляції

Цей метод очищення повітря є актуальним для випадків, коли зовнішнє повітря має показники чистоти, відмінні від нормативних, і впускати такі потоки в житловий простір неможливо без видалення шкідливих домішок або неприємного аромату. Витяжну систему з додатковим очищенням повітряних потоків важко влаштувати своїми руками, оскільки потрібен монтаж пристроїв та приладів, яких немає у разі природної вентиляції. Витяжне припливне очищення виконують, якщо стіни приватного будинкуроєни з різних матеріалів, але застосовується внутрішнє або зовнішнє утеплення шарами:

• пінополістирол бетону, пінопласт;
• сендвіч-панелями;
• вакуумними плитами та блоками;
• SIP панелями;
• стільниковими матеріалами.

Якщо будівля зводиться за технологією «термодім» або «ізодом» канадських будівельників, необхідно зробити примусове постачання повітряних потоків для поліпшення мікроклімату внутрішніх приміщень.

Витяжна вентиляція

З однієї тільки назви ясно, що вентилятор встановлений у витяжці. Варіантів не так багато. Але схеми та вимоги такі самі, як і до різноманітності поставок. Хоча слід похвалитися тим, що сьогоднішні виробники зробили так, щоб вихлопна система була простою в обслуговуванні.

Традиційний варіант витяжної вентиляції полягає у встановленні вентиляторів на даху, частіше в горищному просторі, де вони підключаються до витяжних каналів. З них коротка труба виводиться через покрівельний матеріал назовні. На кінці труби є навіс для захисту від опадів.

Більш сучасним варіантом є вентиляція у стіні. В основному це повітроводні вентилятори, які встановлюються в стіну під стелею. Виробники сьогодні пропонують цей тип обладнання з різною потужністю та розмірами. Таким чином, підібрати необхідну модель, що відповідає вимогам та розрахункам по вентиляції, не складе значних труднощів.

Матеріал для повітроводів

Декілька слів про матеріал, з якого роблять витяжний вентиляційний канал у приватному будинку. Найчастіше використовують оцинковані труби, причому круглого перерізу. У них опір повітряному потоку мінімальна. Друге місце за популярністю займають пластикові димарі. З ними проблем більше – вони накопичують статику, що сприяє накопиченню пилу, менш стійкого до вогню. До плюсів можна віднести більш простий монтаж, наявність готових фасонних елементів, за допомогою яких легко створити будь-якіну систему. Що стосується цих матеріалів вибір за вами — що більше подобається, те й використовуйте.

Чого не варто робити – виганяти витяжний канал із цегли. По-перше, це дорого (потрібний ще й фундамент під нього), по-друге, по експлуатації він найпроблемніший, оскільки має нерівні стінки, що сприяє накопиченню пилу. У цегляних стінках, не закритих металевою гільзою, накопичується конденсат, через що цегла швидко руйнується. Загалом цегляні витяжні канали — минуле століття.

Додаткові пристрої

Що ще може бути необхідно у витяжній системі, так це зворотні клапани. Вони перешкоджають руху повітря у зворотному напрямку, що виникає при перекиданні тяги». Коли тиск у квартирі/будинку стає нижчим, ніж на вулиці. Також зворотні клапани перешкоджають поширенню запахів із кухні/туалету по інших приміщеннях, підключених до каналу.

Загалом, пристрій витяжної системи простіше. Але лише за умови правильного розрахунку перетину вентканалу, правильно складеної траси та грамотного монтажу.

Природна чи примусова

Вентиляція буває двох типів – природною та примусовою. Що краще? Сказати однозначно складно. Кожен вирішує сам, враховуючи всі переваги та недоліки обох типів.

Природна вентиляція в будинку працює за рахунок різниці тисків у приміщенні та на вулиці (за рахунок існування тієї самої «природної тяги»). Її плюси – безшумність, незалежність від електроенергії. Мінуси — мала продуктивність, через що необхідні труби великого перерізу, неможливість контролювати/регулювати інтенсивність роботи, залежність від стану зовнішнього середовища. Влітку природна вентиляція часто не працює, а буває працює у зворотному напрямку. Це коли через витяжной вентканал «тягне» гаряче повітря до приміщення.

У примусовій вентиляції рух повітря забезпечують вентилятори. Вона може бути регульованою, працює за будь-якої погоди, але лише за умови наявності електроенергії та працездатних вентиляторів. І це – мінус. Навіть дві. Перший – енергозалежність, другий – шум, який видають вентилятори під час роботи. Тому в системах примусової вентиляції багато хто воліє використовувати пластикові димарі. Саме через те, що вони «тихі».

Союз вентиляції з рециркуляцією

Рециркуляційною називають СВ, коли повітря, яке видаляється з приміщення, повертається назад через приплив з домішкою свіжого повітря. Недоліком є ​​те, що застосування її обмежене БНіП, а в регіонах з холодним кліматом вона працює не дуже ефективно. Дія її обмежена межами одного приміщення.

Рециркуляція дозволяє заощадити на електроспоживання через те, що потужність витрачається тільки на підігрів невеликого обсягу повітряної маси, що забирається з вулиці.

Схему рециркуляційної системи можна перетворити на звичайну припливно-витяжну вентиляцію шляхом закриття рециркуляційного клапана та повного відкриття припливного та витяжного. Якщо зробити все навпаки, система починає проганяти повітря по колу.

Коли клапани припливний та витяжний відкрити лише частково, почнеться підмішування свіжого зовнішнього повітря. Регулюючи ступінь відкриття, оптимізують надходження елементів, що забезпечують комфортну життєдіяльність.

Яка схема краща для котеджу?

Для визначення того, що і як найкраще організувати вентиляцію в приватному будинку, необхідно враховувати безліч факторів, у тому числі ефективність роботи всіх інженерних мереж та опалювального обладнання в будівлі.

При виборі правильного типу системи вентиляції зверніть увагу на:

• кліматичні показники території;
• наявність джерел неприємних та небезпечних забруднювачів повітря поблизу будинку;
• призначення окремих приміщень;
• індивідуальні архітектурні особливості будівлі;
• наявність газових печей чи котлів, і навіть камінів чи дров’яних/вугільних печей;
• кількість постійних жителів у котеджі та ін.

Для самостійного проектування та монтажу рекомендується лише природна вентиляція. Для розрахунків використовуються спрощені методи із середніми значеннями. Це легко зрозуміти.

Для житлових приміщень повітрообмін визначається на рівні 30 м3/год, для ванних та туалетів – у діапазоні 25-30 м3/год, а для кухонь – 70-100 м3/год. На підставі цих даних та кубатури приміщень слід лише розрахувати ширину вентиляційних каналів, а потім розгорнути їх у будівлі.

Найкраще це робити на етапі проектування будинку. Часто найкращим рішенням є повітровідвідник у центрі будівлі, вихід якого знаходиться вище за ковзани даху.

Правильний розрахунок механічної вентиляції потребує спеціальних знань. Помилки в розрахунках можуть призвести до постійного виходу з ладу вентиляційного обладнання та надто дорогих установок.

Якщо будинок побудований у дво- або триповерховому плануванні і для нього вибрано систему примусового повітрообміну, то краще довірити його проектування професіоналу. Встановлення може бути виконане вручну.

Однак, якщо у вас немає досвіду в таких питаннях і ви не хочете в майбутньому стикатися з проблемами, слід також довірити встановлення всього вентиляційного обладнання фахівцю.

У порівнянні з механічною вентиляцією, природна вентиляція дешевша, менш шумна і не залежить від наявності електрики. Однак її важче регулювати. Крім того, конструкція сильно залежить від зовнішніх кліматичних факторів.

Але відсутність електричних вентиляторів означає відсутність проблем із поломками та технічним обслуговуванням.

Примусова система вентиляції в приватному будинку в комбінованому або тільки витяжному або припливному виконанні складніша в монтажі та експлуатації. Однак це дозволяє заощадити на опаленні та більш точно контролювати мікроклімат у будинку.

Норми природної вентиляції

Сучасні СНІПи регламентують норми вентиляції житлових приміщень виходячи із значення повного обміну повітря у споруді, і вимірюється в числі разів чи метрів кубічних на годину.

Норми для одноповерхових житлових споруд становлять:

• житлові приміщення постійного перебування – 1 повний обмін на годину;
• кухня – від 60 м3/година (витяжка);
• санвузол – не менше 25 3/год (витяжка);
• інші приміщення – 0,2 повного обміну на годину.

Крім даних нормативів, слід враховувати значення витрати зовнішнього повітря одну людину. Цей показник становить 30 3/годину.

Норми природної вентиляції у багатоповерховому будинку враховують наявність додаткових приміщень:

• пральня – 90 3/год;
• спортзал – 80 3/час;
• вбиральня – 0,2 повного обміну на годину;
• газові котельні – 1 повний обмін на годину + 100 3/год.

Для обладнання вентиляції підвалів, технічних поверхів та мансард існують спеціальні вимоги та норми.

Для садових будинків

У разі закон не зобов’язує встановлювати будь-які комунікації. Тим не менш, така необхідність виникає, коли на стінах з’являється конденсат і стає помітною пліснява. Ще один індикатор — запах вогкості і органічних матеріалів, що розкладаються, з яких побудована споруда. Таким напастям найменше схильні дерев’яні будівлі. При зведенні блокових або цегляних конструкцій слід серйозно задуматися, як вони провітрюватимуться.

Влітку в спеку вікна зазвичай відриті, але в холодну пору жар від печі може викликати головний біль, а неминуче залпове провітрювання призведе до необхідності терміново підкинути ще дров. Проблема дається взнаки, коли температура падає нижче нуля. Якщо будівля досить утеплена, щоб у ній можна було проживати взимку, для неї підходять усі технічні рекомендації щодо влаштування вентиляції, придатні для житлової будівлі.

Для ІЖС

Ряд обмежень вводить Постанову Уряду РФ №47 «Про затвердження Положення про визнання приміщення житловим» та санітарні правила СП 60.13330.2012:

• не допускається влаштування вентканалів на відстані менше 10 см від електропроводки та газових труб;
• категорично заборонено об’єднувати повітроводи кухонь та санвузлів, а також інших нежитлових площ із житловими. До останніх відносяться спальні, дитячі та вітальні;
• не можна проектувати системи, у яких можливий відтік із однієї квартири до іншої, якщо у будівлі від двох квартир і більше.

Тут говориться про те, що кожен квадратний метр повинен відповідати чинним санітарно-технічним нормативам за кратністю. Цим терміном позначається відношення обсягу повітряних мас до простору, що вони проходять за одиницю часу. За цим параметром у санітарних правилах СП 55.13330.2016 встановлюється мінімальна продуктивність працюючої примусової вентиляційної системи. У спальні та вітальні кисень повинен повністю оновлюватися щогодини, на кухні необхіднийчасний приплив в обсязі від 60 м3, у санвузлі та нежитлових кімнатах – від 25 м3 на годину. При відключених вентиляторах або за відсутності людей допускається кратність від 20% обсягу приміщення за годину.

Розташування та розміри каналів вентиляції

Мінімальний розмір сторони каналу природної вентиляції – 10 см., а мінімальна площа перерізу – 0,016 м2., що приблизно відповідає діаметру стандартної труби вентканалу – 150 мм.

Канал мінімального розміру забезпечить витяжку повітря в об’ємі 30 м3/годину при довжині вертикальної труби більше 3 м. Для підвищення продуктивності витяжки збільшують площу перерізу каналу або довжину каналу. Канали довжиною менше 2 м не забезпечують необхідної інтенсивності природної вентиляції.

На практиці довжина каналу вентиляції на поверсі зазвичай визначається конструктивними міркуваннями — числом і висотою вище розташованих верхніх поверхів, висотою горища, довжиною труби над дахом. На поверсі довжина всіх каналів має бути однаковою. Робиться це для того, щоб сила тяги в кожному каналі на поверсі була приблизно однією і тією ж.

Розміри перерізу каналів на поверсі те ж саме роблять однаковими, але вже з конструктивних міркувань — так зручніше. Продуктивність каналу вентиляції в тому чи іншому приміщенні поверху налаштовують, вибираючи розмір вентиляційної сітки.

Канали вентиляції з приміщень будинку на різних поверхах розміщують поряд, поєднуючи їх у блок каналів вентиляції.

З конструктивних міркувань кілька вентиляційних каналів із приміщень одного поверху намагаються прокласти поруч, в одному місці — створюють блок каналів вентиляції.

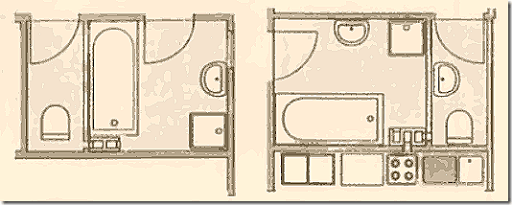

Приклади оптимального поєднання витяжних вентиляційних каналів на поверсі в один блок (стояк).

Блок каналів вентиляції в кам’яних будинках зазвичай розміщують усередині внутрішньої стіни будинку, що несе, або прибудовують до стіни.

Блок викладають із матеріалів для кладки, наприклад, цегли. У цегельній кладці зручно робити канали перетином, кратним розмірам цегли з урахуванням товщини швів — 140х140 мм. (1/2 х 1/2 цегли, 196 см2) або 140х270 мм. (1/2 х 1 цегла, 378 см2)

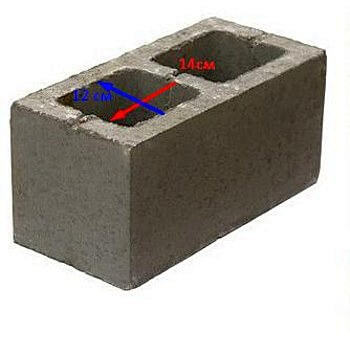

Блок керамзитобетонний вентиляційний двоканальний 390х190х188 мм. Прохідний переріз одного каналу 168 см2
Бетонні блоки для кладки каналів вентиляції у приватному будинку. Висота блоку 33 см., ширина 25 см., товщина стінки 4 см. Прохідний перетин одного каналу 12х17 см. (204 см2)

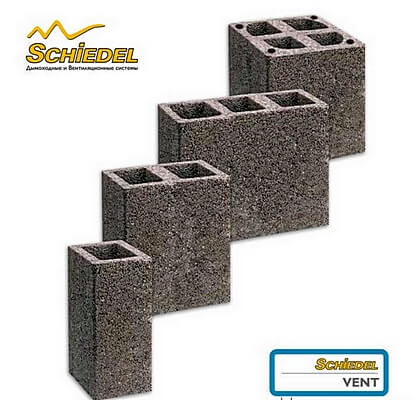

Випускають пустотілі бетонні блоки спеціально призначені для кладки вентиляційних каналів.

Блок каналів вентиляції з матеріалів для кладки обов’язково повинен мати опору на фундамент або на залізобетонне перекриття.

В інших випадках, наприклад, у дерев’яних або каркасних будинках, блок каналів вентиляції збирають із пластмасових або сталевих оцинкованих труб. Блок із труб закривають коробом.

Як кілька каналів об’єднати в один канал

У приватному будинку кількість каналів невелика, тому об’єднувати потоки повітря з кількох каналів (приміщень або поверхів) в один, як це часто роблять у багатоквартирних будинках, немає потреби. Кожен канал природної вентиляції у приватному будинку повинен починатися в приміщенні та закінчуватися в оголовку на даху. Будь-яке поєднання двох і більше каналів погіршує роботу вентиляції.

У деяких випадках все ж таки виникає необхідність кілька каналів поєднати, об’єднати в один загальний канал природної вентиляції.

Продуктивність каналу вентиляції

Продуктивність одиночного каналу витяжної вентиляції перетином 12х17 см.(204 см2) з бетонних блоків в залежності від висоти каналу та температури в приміщенні:

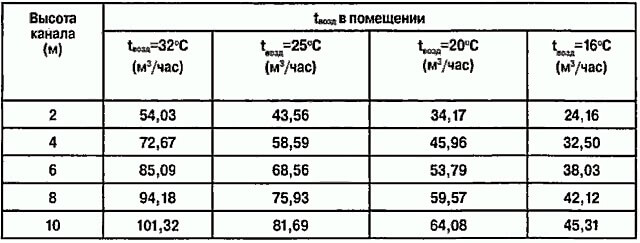

Продуктивність каналів природної вентиляції перетином 12 х 17 см. (204 см2) залежно від висоти каналу та температури в приміщенні (при температурі зовнішнього повітря 12 оС)

Щоб визначити продуктивність для проміжних значень висоти каналу, побудуйте графік залежності по осях: висота каналу та продуктивність.

Подібні таблиці можна знайти для каналів вентиляції, які виготовлені з інших матеріалів.

Втім, для каналів вентиляції такого ж перерізу (204 см2), але виконаних з інших матеріалів, продуктивність буде відрізнятися від зазначеної в таблиці незначно.

Для каналу іншого перерізу величину продуктивності таблиці допустимо пропорційно збільшити або зменшити.

Для збільшення продуктивності каналу вентиляції однієї і тієї ж висоти необхідно збільшувати пропорційно площу перерізу каналу. Для цього, наприклад, вибирають бетонний блок з отвором більшого розміру або використовують для вентиляції одного приміщення два або три канали зазначеного вище розміру.

Припливні клапани

Необхідність застосування клапанів викликана повною герметичністю сучасних віконних конструкцій, що виключає проникнення в будинок вуличного повітря через зазори між рамою і коробкою, як це відбувалося раніше зі звичайними дерев’яними вікнами. Нехай і в невеликому обсязі, але приплив все-таки був. Свою лепту вносили також вхідні двері, що не мали кількох контурів ущільнення, як сьогодні, щілини під підвіконнями та інші «нещільності». Звичайно, можна впускати свіже повітря в будинок, поставивши похило-пповоротну стулку вікна в режим провітрювання, проте не варто забувати, що робити це доведеться постійно – і взимку, і влітку, незважаючи на погоду. Так само як і у відкрите вікно, у зазор, що утворюється, легко проникає дощова волога, пил і шум (звукоізоляція знижується майже в два рази) і відчутно дме, а взимку по периметру стулки виникає холодна зона і на рамі навіть може з’явитися льоду. До того ж при поривах вітру вікно сильно «свистить» і плескає, розхитуючи петлі та створюючи серйозний акустичной дискомфорт. Ще один нюанс: вікно у режимі щілинного провітрювання – справжній подарунок для зломщика.

Зняти ці проблеми дозволяє оснащення вікон вентиляційними клапанами. Моделі різних марок відрізняються за продуктивністю, способом монтажу, типом управління і можливостями регулювання. Як приклад подібних пристроїв можна навести вентклапани REHAU AEROVENT+, які є три щілинних отвори, виконаних фрезою у верхній частині притвора і закритих з обох боків кришками. Прорізи можуть мати різні типорозміри, а загальна довжина клапанів становить від 275 до 700 мм. Нарвужна кришка забезпечена протимоскітною сіткою і шторкою-заслінкою, що саморегулюється: вона прикриває канали у разі сильного вітрового натиску або великого термічного перепаду, тим самим обмежуючи надлишковий приплив. Внутрішня кришка влаштована так, щоб спрямовувати струмінь вуличного повітря вгору, під стелю. Там він швидко поєднується з теплим повітрям приміщення, набуває комфортної кімнатної температури і заміщає собою відпрацьоване повітря абсолютно невідчутно для людини — без «крижаних дуновінь» та протягів. Клапан працює на природній тязі, не вимагаючи участі користувача в процесі, а оснастити ним можна вікно з будь-якою товщиною профілю, причому не тільки на стадії виготовлення, а й коли воно вже встановлено в отвір.

Щілинні отвори в притворі закривають спеціальною кришкою

У кришці REHAU AEROVENT+ є акустична вставка з поролону

Для визначення максимальної продуктивності клапана використовують величину різниці тисків 10 Па: у AEROVENT+ цей показник становить 30 м³/год, що є санітарною нормою подачі свіжого повітря на одну людину

При оснащенні вікна вентклапаном температура в приміщенні знижується не більше, ніж на 1–2⁰С. Його вплив на звукоізоляційні властивості конструкції теж мінімальний: рівень шуму підвищується всього на 1-2 дБА, до чого людське вухо несприйнятливе. При необхідності в кришку пристрою може бути поміщена акустична вставка з поролону, яка стане додатковою перешкодою для шуму.

Спеціально для будинків великої площі компанія REHAU розробила клапани GLASSOVENT (AR75). Вони розраховані на провітрювання відразу кількох приміщень (максимальна довжина виробів 2,5 м) і досягають продуктивності 113 м³/год на один погонний метр пристрою. Модель передбачає як ручне, так і електроприводне управління і чотириступінчасту систему регулювання. Клапан розташовують між торцем склопакета і профілем стулки, тому в разі раніше встановленого вікна пакет знадобиться замі.нитку. У оснащення пристроїв входять порожнисті (теплоізольовані) заслінки, а також високоефективні електростатичні фільтри тонкого очищення Pollux.

Оскільки з установкою вентклапану більше не треба відкривати-закривати стулки по багато разів на день, знімається навантаження на фурнітуру та ущільнювачі, що унеможливлює часте регулювання вікна і в кінцевому підсумку значно продовжує термін його служби.

Конструкція стінового клапана

Замість віконних клапанів можна використовувати стінові, а в приміщеннях без вікон (комора, вбиральня) вони взагалі є безальтернативним варіантом. Пристрої є трубкою діаметром від 40 до 160 мм і довжиною від 200 до 1000 мм, на зовнішньому кінці якої знаходиться захисна решітка або оголовок, а на внутрішньому – компактний блок з клапанним механізмом. Монтують їх у наскрізний отвір у стіні в зоні вікна (якщо таке є), головне – щоб припливна струмінь швидко змішувалася з тепомним повітрям, що піднімається від радіатора. Є клапани, що передбачають встановлення під підвіконням або прямо за опалювальною батареєю. Вироби оснащують тепло- та звукоізолюючими вкладишами, фільтрами, датчиками температури та вологості з автоматичним регулюванням інтенсивності потоку.

Підвіконний клапан

Ще один варіант припливних клапанів – підвіконні. Вироби мають ширину близько 400 мм та встановлюються безпосередньо за кромкою підвіконня над радіатором. Повітрозабірний канал проходить під віконною конструкцією і з зовнішнього боку прикритий відливом, так що при погляді з вулиці пристрій себе не виявляє. Клапани не знижують шумозахисні властивості вікна, не порушують його цілісність та не вимагають пророблення отворів у стінах. Вироби тепло- та звукоізольовані, забезпечені фільтром та позв.олять регулювати обсяг повітря, що надходить, плавним пересуванням заслінки.

Актуальність забезпечення притоку повітря

Схема вентиляції в приватному будинку своїми руками має передбачати не тільки відведення, а й приплив повітря у достатній кількості. Якщо не подбати про це, можна вважати, що в будинку немає правильної вентиляції. Герметичність вікон та дверей стає причиною того, що в будинку перестає функціонувати природна вентиляція та спостерігається процес застою повітря. Крім того, робота примусового повітрообміну призведе до зворотного ефекту, коли через канали природної витяжки повітря поч.немає рухатися у зворотному напрямі разом із усіма запорошеними накопиченнями.

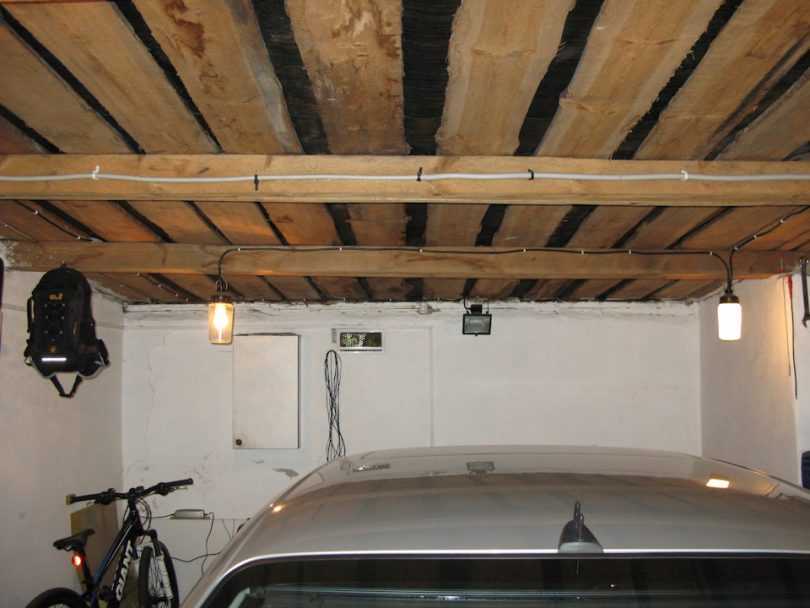

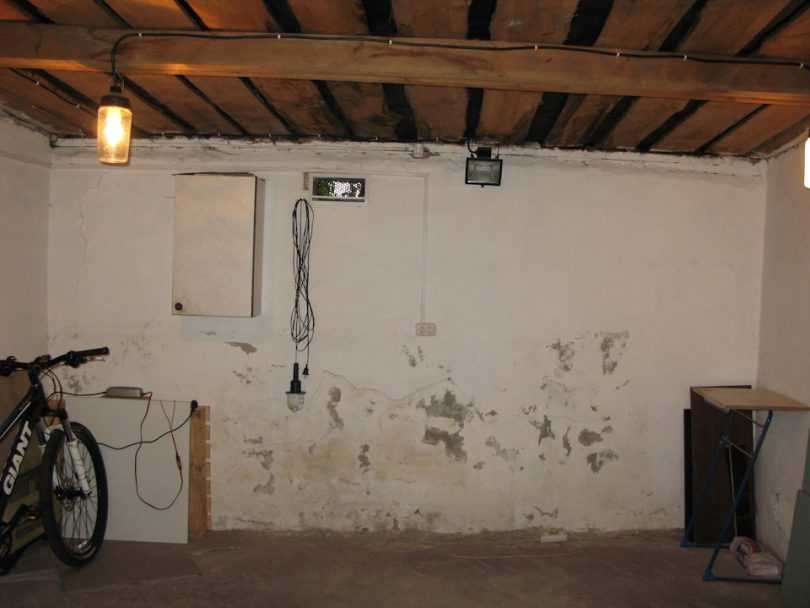

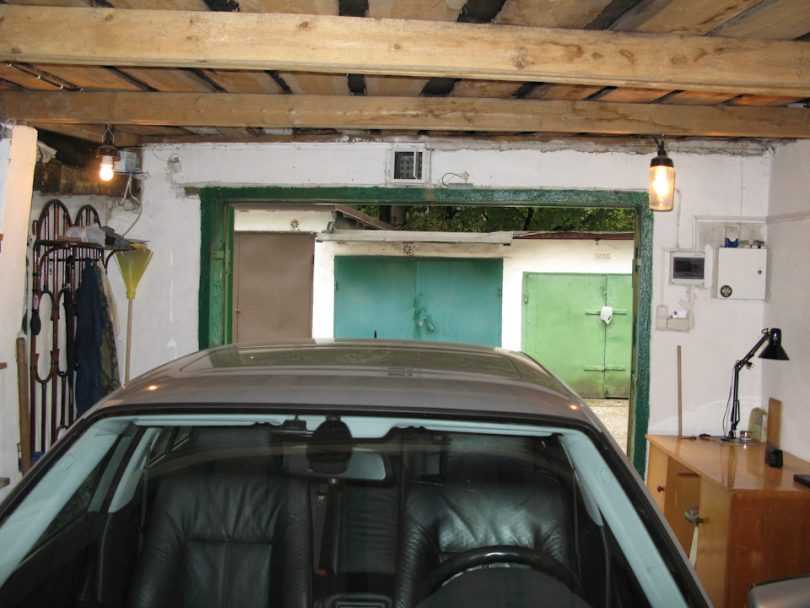

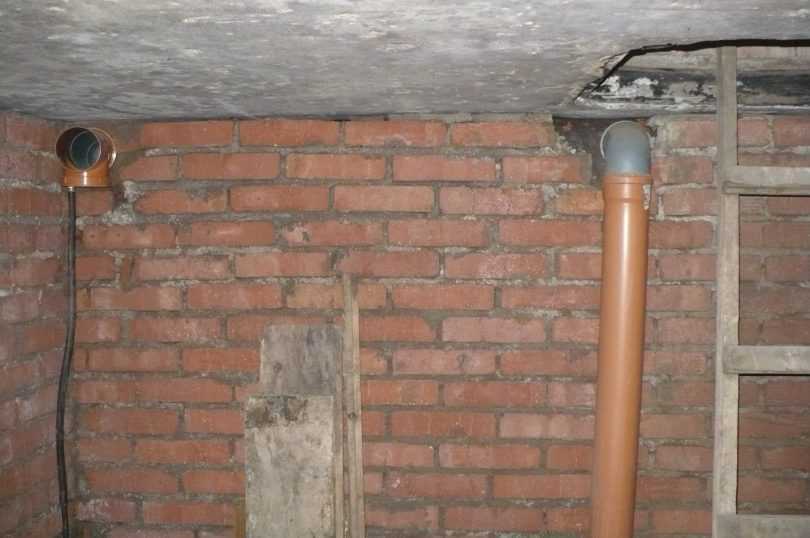

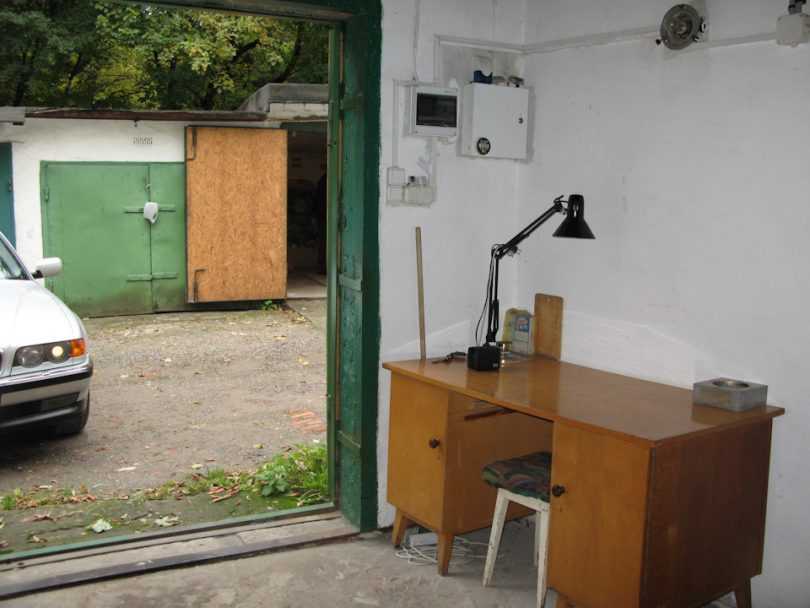

Облаштування вентиляції у льоху в гаражі. Тонкощі процесу. Види та переваги вентиляційних систем. Монтаж вентиляційної системи власноруч, необхідні інструменти.

Правила організації системи вентиляції повинні враховувати те, що сучасні вікна, двері не пропускають у приміщення свіже повітря, як це було раніше. Вони немає тих зазорів, які допускалися застарілими нормативами СНиПов. Навіть при добре організованій системі вентиляції повітря в будинку може виявитися впертим, що є основною ознакою того, що в ньому відсутня аероциркуляція. У таких приміщеннях встановлюються стійкі технічні та токсичні запахи, що походять від клею, шпалер,лінолеуму та інших будівельних та меблевих матеріалів. Може з’являтися волога та конденсат.

Система вентиляції ванної кімнати у приватному будинку

Облаштовуючи систему вентиляції своїми руками у ванній кімнаті, необхідно враховувати, що в ході користування ванною кімнатою, там виникає надмірна вологість, з’являється конденсат. Металеві деталі та елементи, на яких збирається конденсат у ванній, починають іржавіти.

Схема вентиляції ванної кімнати має бути передбачена проектом. Вона передбачає влаштування вентиляційної шахти, вхід в яку з боку ванни закривається ґратами. Припливне повітря може потрапляти у приміщення ванної через відкриті кватирки та зазор між дверима про підлогу. Природна вентиляція забезпечить оптимальну вологість та температуру у приміщенні ванної кімнати.

Корисна порада! Якщо ванна кімната розташована на другому або третьому поверсі будинку, для усунення вологості та конденсату, застосовується примусова вентиляція. У такій системі використовують вентилятор.

Для гардеробних та комор

Вбиральня або комора повинні бути вентильованими. Без вентиляції приміщення матиме запах, вологість збільшуватиметься, а на стінах навіть може з’явитися конденсат та пліснява.

Схема природної вентиляції цих приміщень повинна виключати надходження повітря з гардеробу або шафи в житлові приміщення.

Якщо двері цих кімнат відчиняються в коридор або кухню, то ці кімнати вентилюються так само, як і житлові приміщення будинку для забезпечення припливу свіжого повітря з вулиці у вікно (якщо є) або в стіну встановлюється клапан подачі повітря. У дверях шафи або сховища в нижній частині між дверцятами та підлогою повинен залишатися зазор або зроблено інший отвір для подачі повітря, наприклад, у нижній частині дверей повинні бути вставлені вентиляційні грати.

Свіже повітря надходить у гардеробну або комору через клапан подачі, потім виходить через дверний отвір у коридор, а потім йде на кухню, у витяжний повітропровід природної вентиляції будинку.

Між гардеробом або підсобним приміщенням та приміщенням з природним вентиляційним каналом має бути не більше двох дверей.

Якщо двері шафи відчиняються у вітальню, то рух повітря для вентиляції шафи повинен бути організований у зворотному напрямку – з вітальні, через отвір у двері, у вентиляційний канал шафи. У цій версії вбиральня оснащена природним вентиляційним каналом.

Як зробити вентиляцію в лазні своїми руками

Почнемо з питання, як зробити вентиляцію у лазні своїми руками. Важливо, щоб у лазні добре провітрювалася підлога, оскільки саме вони стикаються з водою, і, якщо їх не висушити, довговічність підлоги значно знизиться.

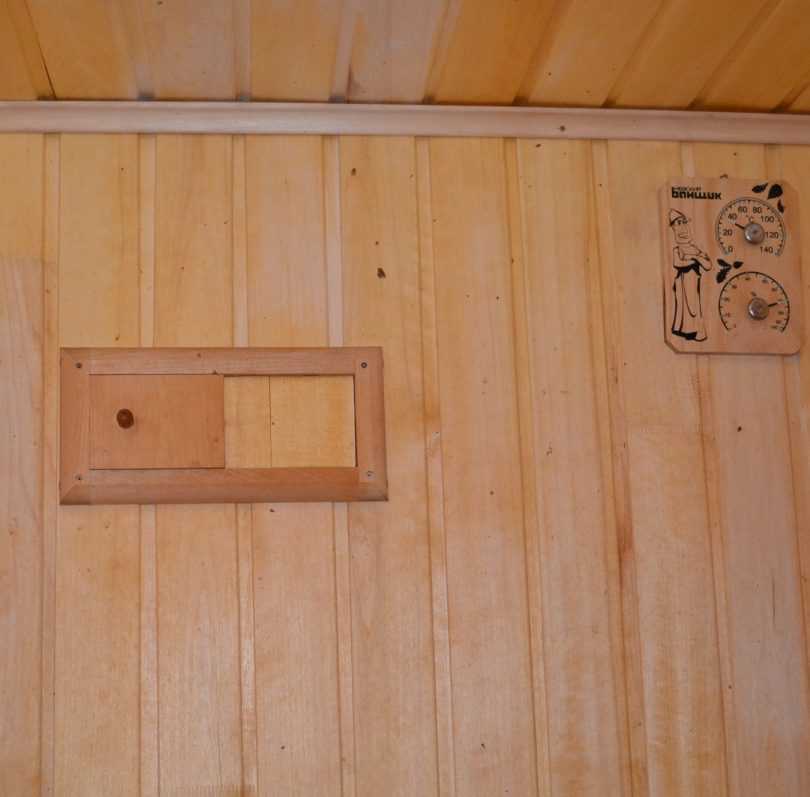

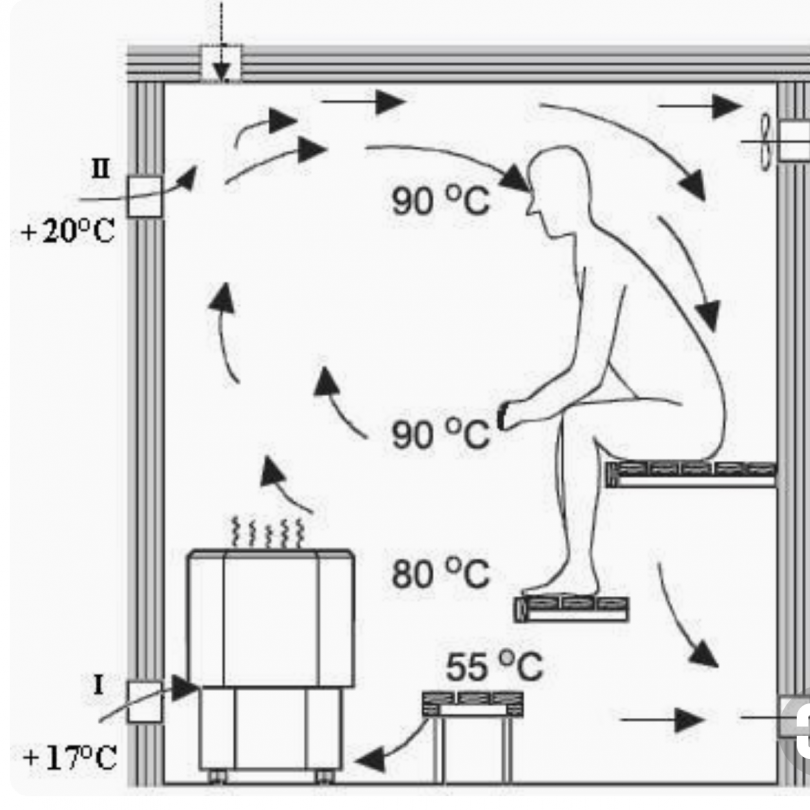

Одне вентиляційне вікно встановлюється знизу: повітря з вулиці має проникати знизу, біля печі, витісняти гаряче повітря нагору, а саме прогріватись. При цьому друга витяжка буде під стелею. Можливий варіант встановлення двох вікон для виходу повітря: можна спрямувати потоки повітря в необхідну сторону.

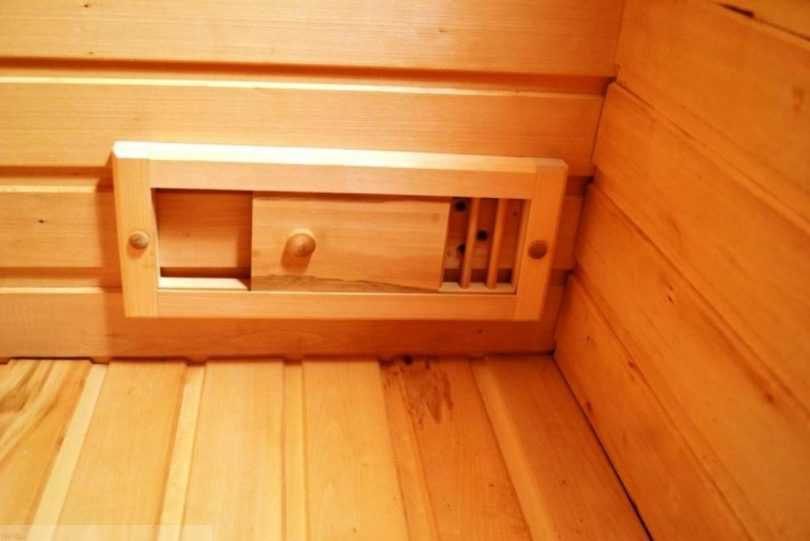

Крім того, важлива величина прорізів для вентилювання та можливість регулювання створюваного просвіту. Тому часто на віконця ставлять дверцята-засувки: їх можна прикрити настільки, щоб потік повітря був комфортним для провітрювання, і він рівномірно поєднувався з теплим.

Оптимальним варіантом, коли ми робимо вентиляцію в парилці своїми руками, є закладення вентиляційної системи у проект лазні.

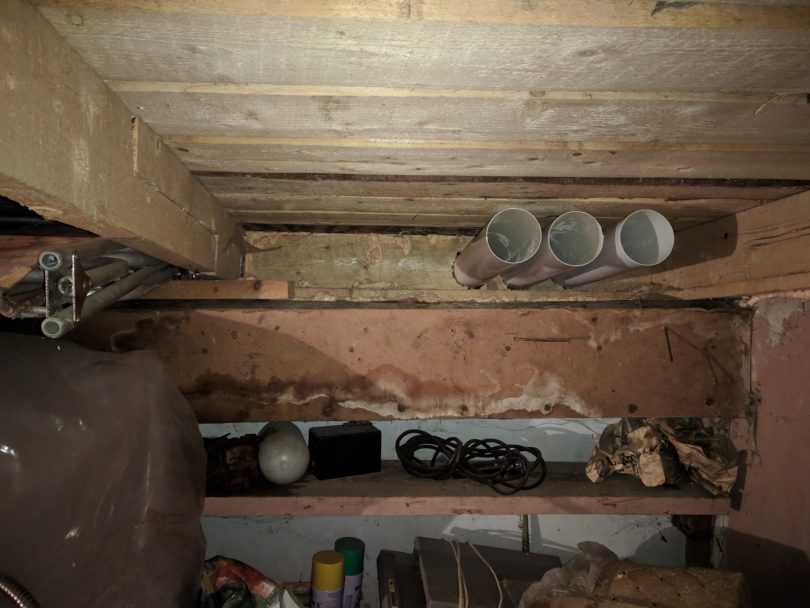

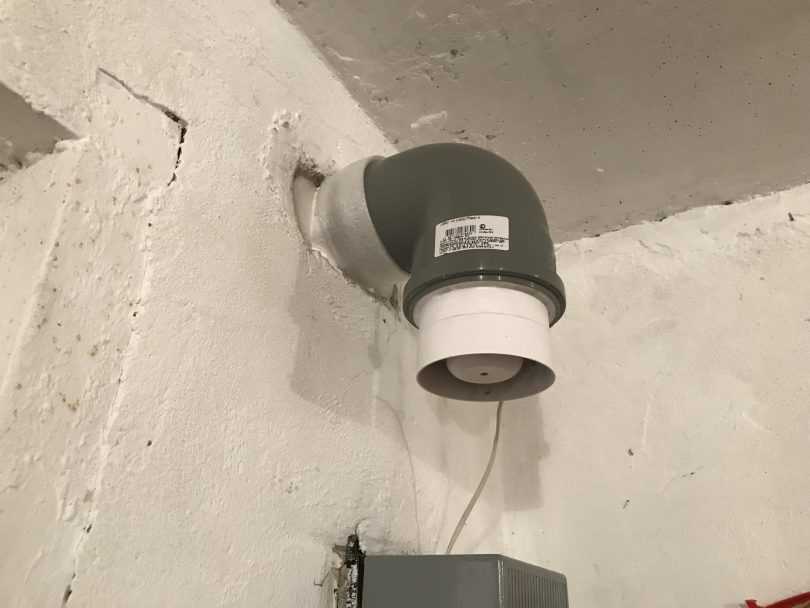

Вентиляція у підвалі

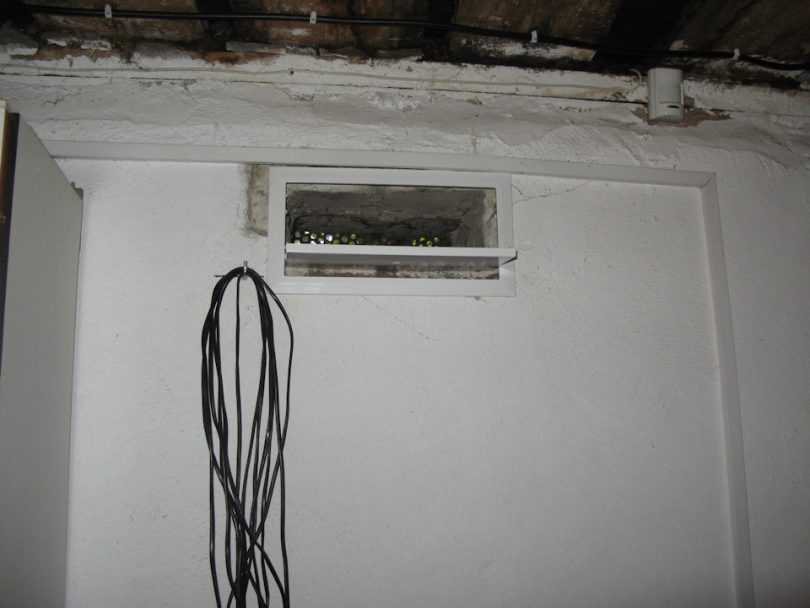

Ще одним важливим місцем у заміському будинку, де має бути встановлена ​​система вентиляції, є підвал (льох). Усунення вологого повітря з цього приміщення є необхідною умовою для попередження появи грибка та збереження стін та підлоги підвалу від вогкості.

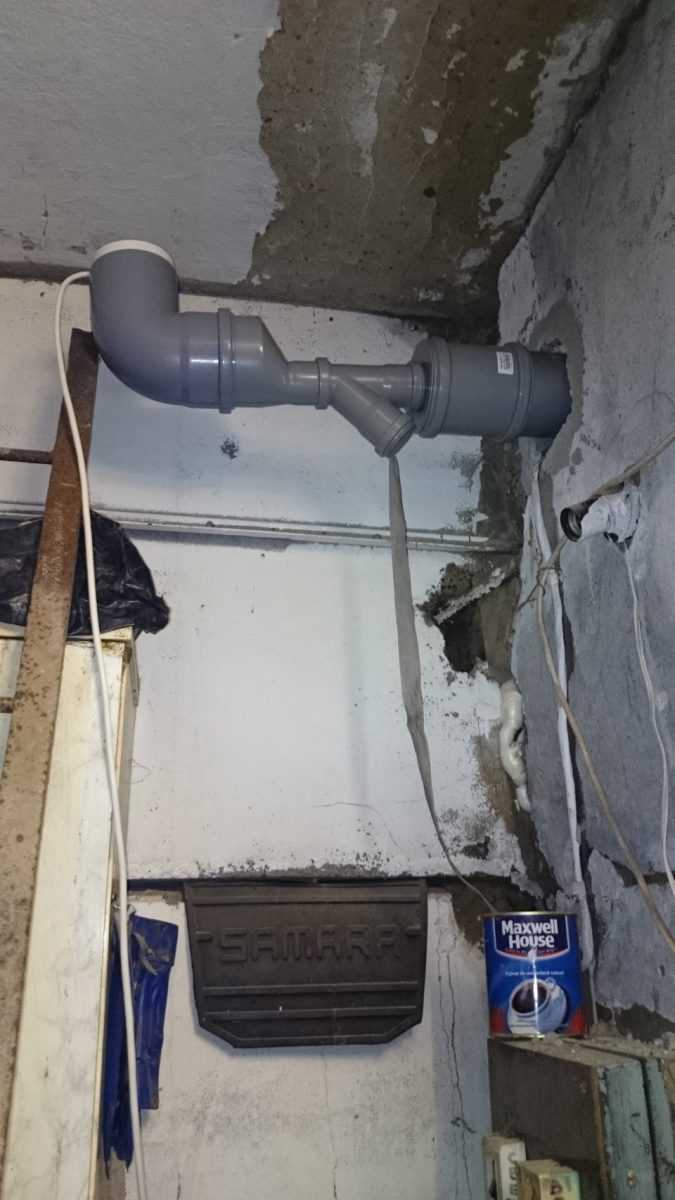

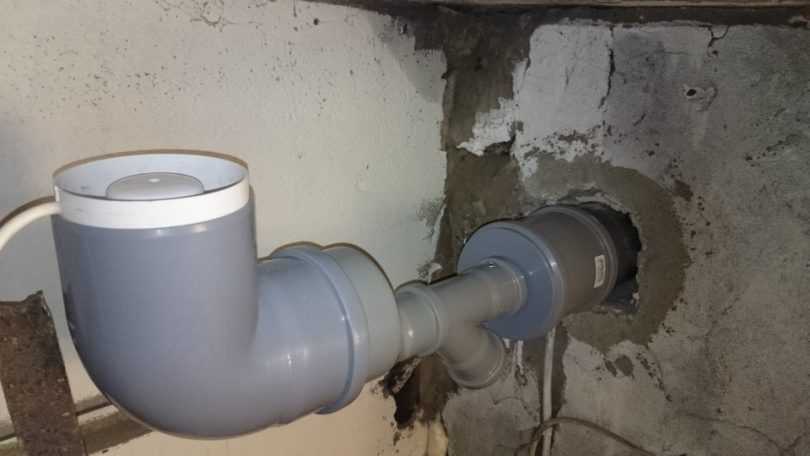

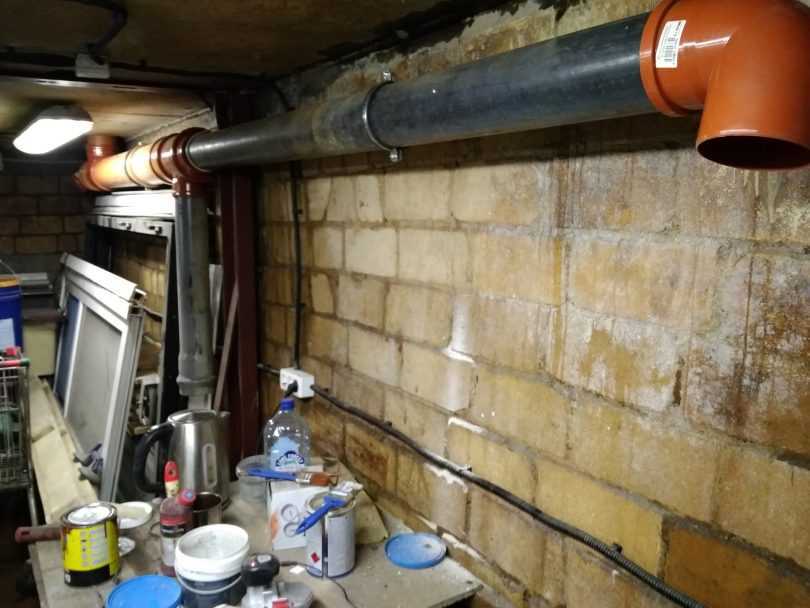

Якщо ми робимо вентиляцію в підвалі самостійно, необхідно почати зі схеми майбутньої вентиляції з урахуванням того, чи знаходиться підвал на стадії будівництва або вже готовий. Потім виконуються розрахунки під дане приміщення: повітрообмін та діаметри труб. Вже на підставі схеми та всіх розрахунків виконується закупівля необхідних матеріалів (в основному це труби) та встановлення самої вентиляції.

Перша рекомендація з приводу того, як зробити вентиляцію в погребі своїми руками, стосується виведення повітроводу у цоколя будівлі та використання двотрубної системи вентиляції із зовнішньою прокладкою каналів. Це необхідно, щоб волога не конденсувалася на одній витяжці і не неслася назад у підвал, а виведення труб біля основи будівлі простіше в установці і не вимагає додаткових маніпуляцій з дахом.

Вентиляція на горищі

Безперебійний повітрообмін запобігає утворенню конденсату під дахом. Це продовжить його життя і позбавить вас необхідності робити постійні ремонтні роботи. Взимку ваш дах не буде покритий льодом, а влітку хороша вентиляція запобігатиме зайвій спеці від сонячних променів.

Для правильної вентиляції горища у приватному будинку використовуйте перфоровані софіти. Вони виглядають акуратно та декоративно, а також захищають від комах. На додаток до цих елементів використовуються також покрівельні аератори та вентильовані ковзани.

Товщина оболонки є достатньою для вентиляційного зазору, як правило, не більше п’яти сантиметрів. Якщо ви використовуєте м’який покривний матеріал, зробіть невеликі зазори в кронштейнах у відповідь для проникнення повітря.

У найскладніших ділянках даху зі складною геометричною формою використовуються точкові аераційні пристрої.

Холодне горище	Великий обсяг та відсутність внутрішніх перегородок значно полегшують завдання встановлення системи повітрообміну. Він може бути прокладений через хребет та карниз, а також через гуртожитки. Вентиляційні отвори у фронтонних стінах служать як повітроводи.
Тепле горище	Наявність горища на горищі ускладнює завдання. Вентиляційні канали розташовані між кроквами. Якщо вони недостатньо високі для забезпечення необхідного проміжку, крокви повинні бути подовжені відповідними рейками.

Декілька порад від покрівельників:

• горищну вентиляцію необхідно захищати від пилу, так як вона швидко вбирає вологу та негативно впливає на теплоізоляцію даху;
• всі вентиляційні отвори на горищі повинні бути обладнані захистом від птахів, комах та опалого листя;
• вентиляційні канали мають бути рівномірно розподілені по всій довжині. Будь-яке звуження негативно впливатиме на продуктивність системи;
• При довжині даху понад 10 метрів рекомендується примусова вентиляція під дахом.

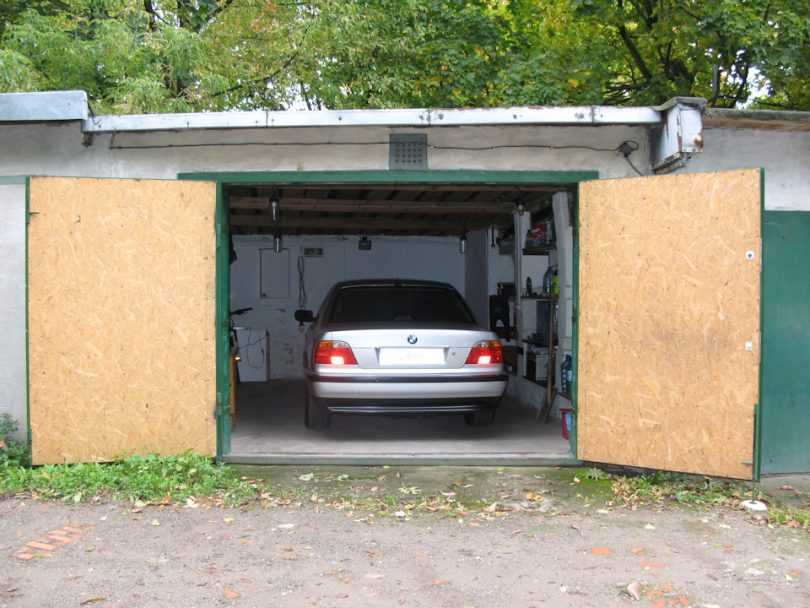

Вентиляція у гаражі

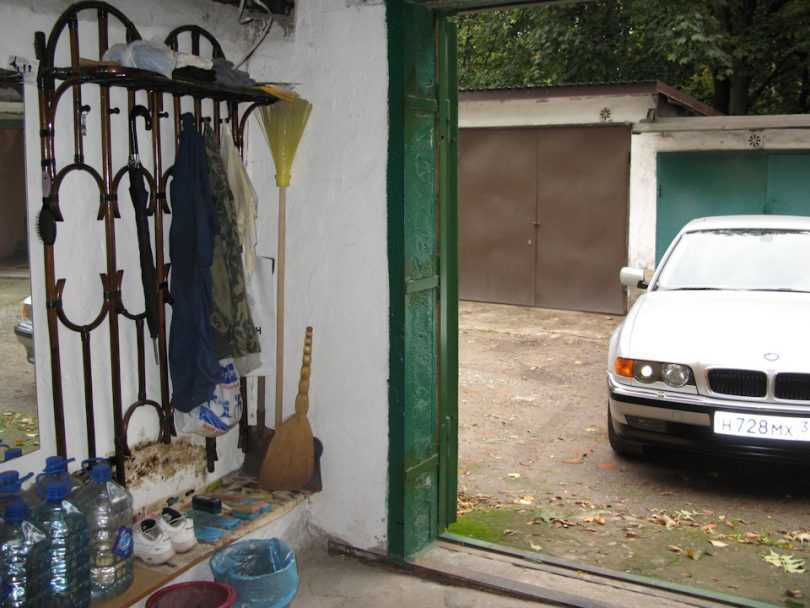

Правильно організована система вентиляції у гаражі сприяє виведенню випарів від засобів для догляду за автомобілем та безпосередньо вихлопних газів. Також вона важлива для запобігання появі конденсату, який утворюється від вологи, що потрапляє в гараж разом з автомобілем (сніг і бруд). Це не тільки захистить саме приміщення, а й дозволить заодно висушити сам автомобіль та убезпечити його від корозії.

Щоб зрозуміти, як зробити вентиляцію в гаражі своїми руками, потрібно спочатку визначитися з типом системи вентиляції. Найчастіше в гаражах встановлюють природну вентиляцію через її простоту та відносну дешевизну.

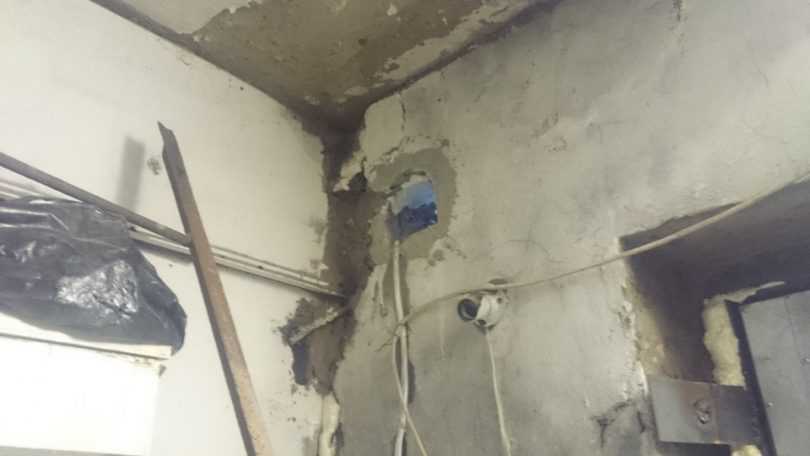

Для визначення діаметра припливних та витяжних труб знову знадобляться невеликі розрахунки, а саме діаметр вентиляційних отворів. Потім повинні бути зроблені вентиляційні отвори, в які монтуватимуться димарі.

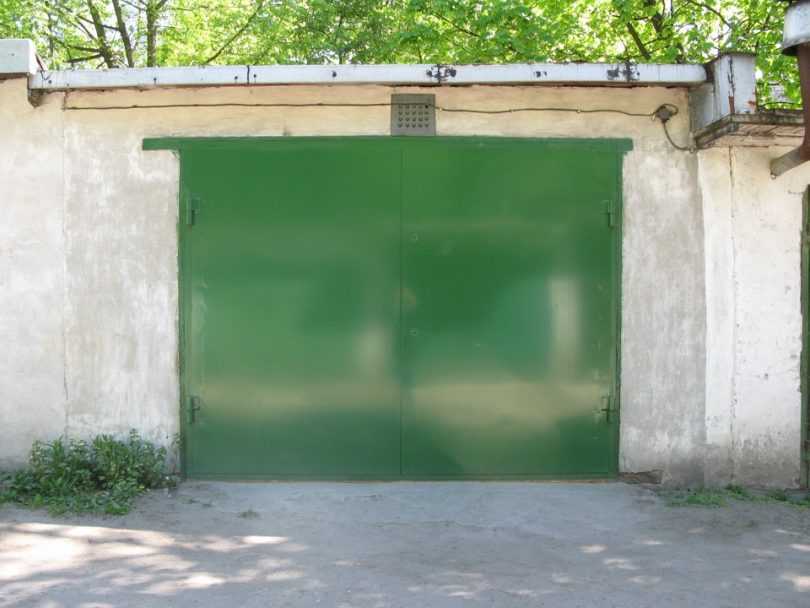

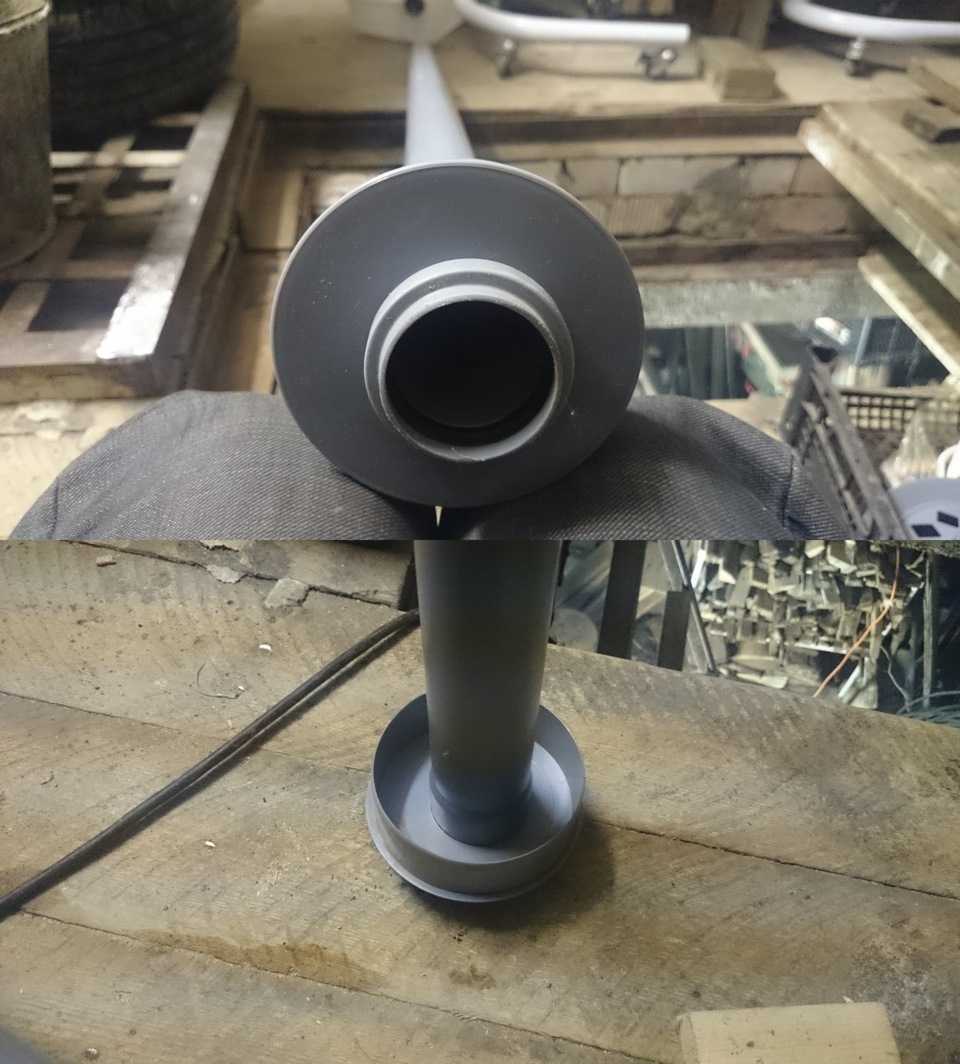

На одному боці гаражі ці отвори мають бути на висоті 10-15 см від підлоги, а з іншого боку навпаки – на відстані 10 см від стелі. Сама труба виводиться над дахом на максимальну висоту (не менше 50 см), щоб забезпечити інтенсивніший повітрообмін.

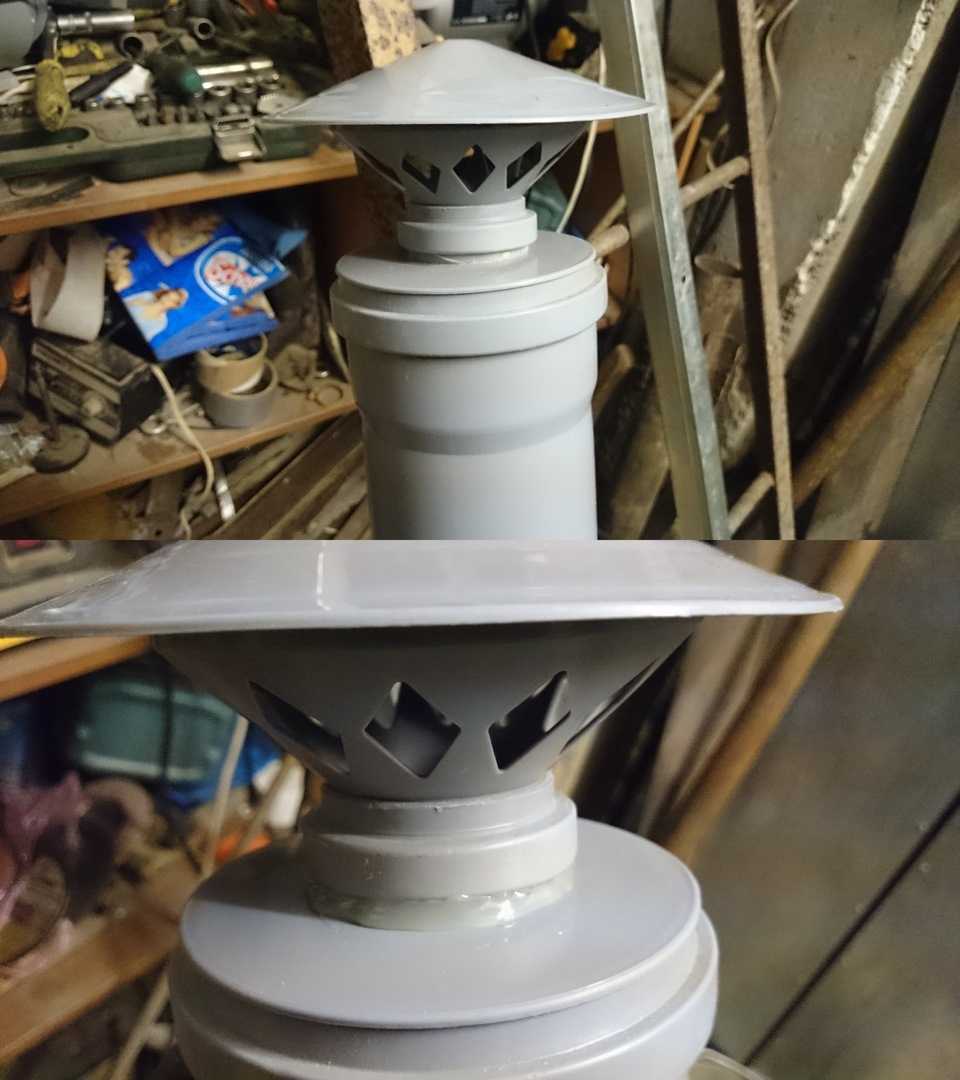

Після закінчення робіт із встановлення труб важливо закласти всі зазори герметиком, саму трубу прикрити захисним ковпаком, а також закрити бічні вентиляційні отвори гратами від бруду та проникнення дрібних тварин.

Щоб краще розібратися в оснащенні приватного будинку системою вентилювання, можна подивитися відео, як зробити вентиляцію своїми руками.

Для садових будівель

Перший варіант малоефективний і застосовується для невеликих споруд, призначених для проживання у теплу пору року. Приплив у цьому випадку здійснюється завдяки стіновим або віконним клапанам, а також перетічним ґратам, які встановлюються на двері. Традиційне рішення – піч з димарем. Якщо його немає, можна провести трубу від стелі до покрівлі, розташувавши на максимальну відстань від вікон і дверей, щоб не виводити назовні свіжий кисень. На даху для неї краще зробити козирок, абие заливало дощем, а в кімнаті закрити її клапаном на випадок, якщо прийдуть холоди. Діаметр можна прийняти до 20 см, але для невеликої кімнати та 5 см буде достатньо.

Висота має становити від 3 м – інакше тяги не буде. Згідно СанПіН 2.1.2.2645-10 труба не повинна виступати над покрівлею більше ніж на 1 м.

Замість труби — пластикової чи металевої — можна задіяти шланг із поліефіру чи алюмінієвої фольги. Виводити верхню частину не обов’язково через дах. Щоб забезпечити перепад тисків, достатньо буде зробити вихід під покрівельним схилом, закривши його сіткою. Вентканал закладають у стіну при її зведенні, або монтують поряд з нею.

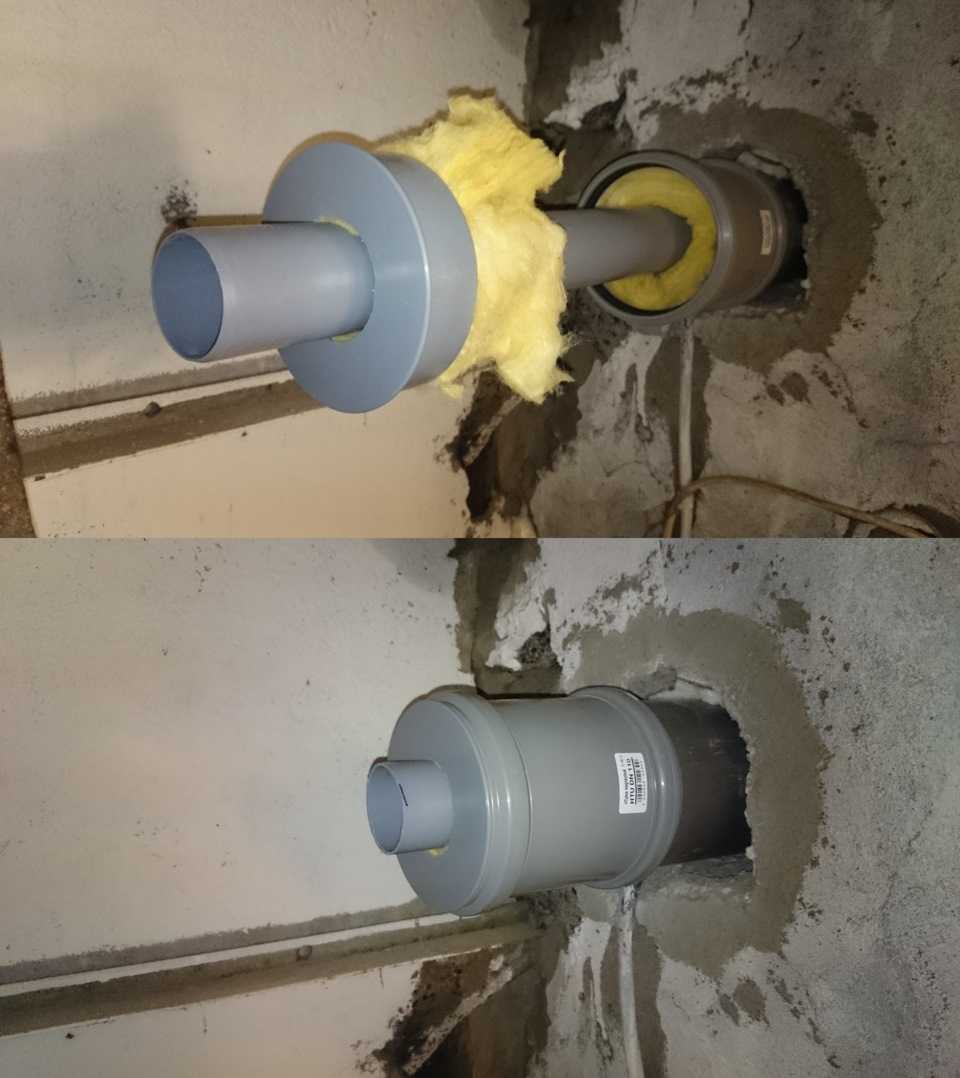

Щоб не зіпсувати гідроізоляцію стін та перекриттів, краще скористатися спеціальними муфтами, що оберігають її від проникнення вологи. Їх нескладно знайти у магазині чи зробити самостійно.

Розташовувати шахту краще вертикально. Чим більше горизонтальних ділянок та вигинів, тим нижча ефективність.

Усередині цегляної стіни можна прокласти прямокутний витягнутий канал, але такий переріз не забезпечує ефективної роботи, на відміну від круглого. До того ж стіни, придатні для внутрішньої прокладки, повинні мати значну товщину.

У котельні

Якщо заміський будинок обігрівається газом, у ньому обов’язково передбачають окреме приміщення для розміщення обладнання. Газовий котел є об’єктом підвищеної небезпеки, тому вимоги до обладнання котельної витяжки досить серйозні.

Вентиляція котельні монтується окремо і не врізається в загальну витяжну трубу, найчастіше для позбавлення від диму та газу застосовують зовнішню трубу.

Для доставки зовнішнього повітря котельні використовують припливні прилади. Слабким місцем припливно-витяжної системи природного типу в котельнях є залежність від потужності вітру. У тиху, безвітряну погоду забезпечити хорошу тягу неможливо.

Повороти вентиляційних каналів знижують ефективність на 10%.
