Переваги дерева

Перекриттями називають горизонтальні конструктивні елементи будівель та споруд, що розділяють їх на поверхи або відокремлюють від технічних приміщень (горища або підвалу). Залежно від цього, з якого матеріалу побудовано будинок, перекриття може бути монолітними, збірними залізобетонними чи дерев’яними.

Для будівництва приватного будинку найбільше підходять перекриття по дерев’яних балках, так як вага їх менша, ніж у конструкцій з інших матеріалів, та й зведення їх своїми руками обходиться дешевше та простіше.

Дерев’яні міжповерхові перекриття можуть влаштовуватися в будинках з будь-якого матеріалу, крім монолітного залізобетону. Зводяться вони одночасно з будівництвом стін у міру спорудження останніх на висоту чергового поверху. У каркасних дерев’яних будинках перекриття можуть виконуватися одночасно з влаштуванням каркасу всієї будівлі, ще до її утеплення та обшивки.

Влаштування підлоги по дерев’яних балках

Після укладання балок можна приступити до настилу перекриття. Існують різні конструкції міжповерхових перекриттів. Усі вони будуються за одним принципом.

Наведемо лише загальний пристрій для горищного та перекриття першого поверху. Перекриття між першим та другим поверхами утеплювати немає потреби, тому що температура на цих поверхах приблизно однакова.

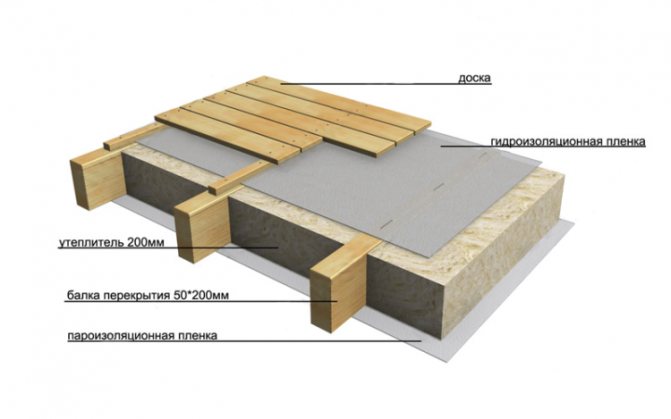

Горищне перекриття робиться за наступною схемою: на балки перекриття знизу підшиваються пароізоляція, після якої набиваються дошки, вагонка, плити ОСБ або інше покриття. Далі укладається теплоізолятор потрібної товщини.

У статті «Утеплення даху» ми розглядали як самостійно підрахувати необхідну товщину утеплювача для даху. Для горищного перекриття розрахунок проводиться так само.

Далі на балки розстеляється гідроізоляційна плівка. За бажання, поверх неї можна настелити дерев’яне покриття.

Утеплення на першому поверсі трохи відрізняється. У разі пароізоляційна плівка розташовується зверху, а гідроізоляція знизу. Докладніше про влаштування дерев’яної підлоги на лагах читайте у статті «Влаштування дерев’яної підлоги»

Наприкінці статті пропонуємо вам переглянути відео з якого ви дізнаєтеся як простим способом зробити звукоізоляцію міжповерхового перекриття по дерев’яних балках.

Правильна конструкція перекриття

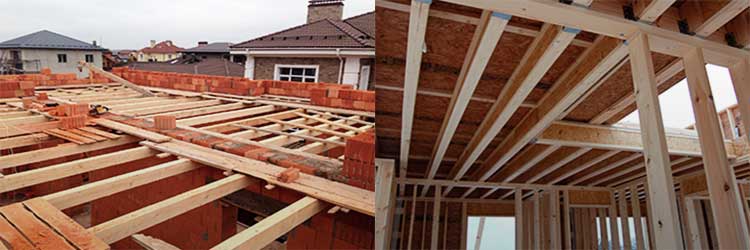

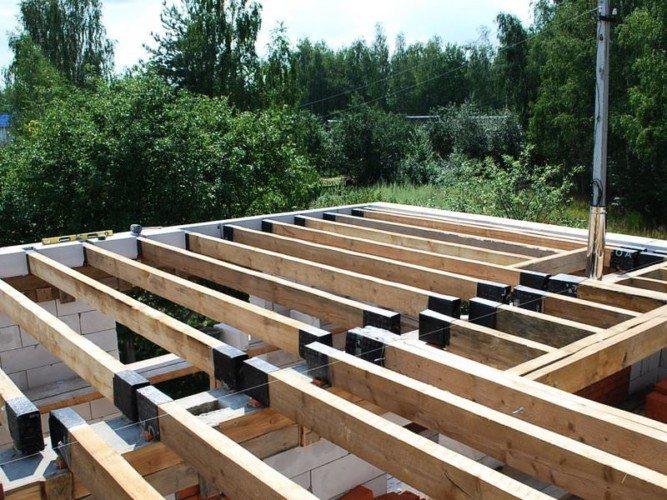

Межатажні перекриття з дерева влаштовуються балками. Як їх зазвичай використовують брус. Розмір перерізу залежить від величини прольоту, який необхідно перекрити, а також від величини передбачуваного навантаження на перекриття і порід деревини, що використовуються. Найчастіше застосовується брус із шириною перерізу 100 мм та висотою перерізу 150-200 мм.

Далі саме перекриття утворюється шляхом монтажу дощок підлоги верхнього поверху та підшивки матеріалів стелі нижнього поверху. Часто можна бачити, що дошки підлоги укладаються прямо на балки, але правильніше спочатку змонтувати балки лаги, а вже по них робити настил з дощок. Другий варіант найкращий, тому що дозволить зробити правильне міжповерхове утеплення по дерев’яних балках.

Справа в тому, що в пирозі, на який так схожа начинка міжповерхового перекриття, обов’язково повинні бути шари пароізоляції.

Вони виконуються із спеціальної мембрани з певним коефіцієнтом паропроникності, а верхній шар мембрани пропускає пару лише в одному напрямку – із утеплювача у повітря. Тому між мембраною і дощатим щитом підлоги необхідний повітряний прошарок, який буде відводити пару з-під дощок. Інакше останні просто почнуть гнити.

Мембрана у разі укладається на балки міжповерхового перекриття, а повітряний зазор утворюється з допомогою товщини лаг, покладених перпендикулярно балкам.

Пара відводиться з-під дощок через спеціально прорізані в підлозі отвори або щілинні плінтуси, що використовуються для окантування периметра приміщення.

Зверніть увагу!Нижній шар мембрани має бути з матеріалу з дуже низьким коефіцієнтом паропроникності.

Це необхідно, щоб волога з нижніх приміщень не просочувалася вгору через міжповерхові перекриття, а також не затримувалась у шарах утеплювача. Все повітря з поверху повинне відводитися в атмосферу лише через вентиляційні канали чи вікна для провітрювання.

Технологія утеплювальних робіт

Дерев’яні міжповерхові перекриття – варіант, що найчастіше зустрічається в індивідуальному домобудуванні. Їхня конструкція однакова і в дерев’яному, і в газобетонному будинку. Вона є площиною з ребрами жорсткості, між якими і укладають матеріал, що використовується для утеплення. Схема перекриття будинку представлена ​​малюнку нижче (рис. 6).

рис. 6

При влаштуванні горищних і підвальних перекриттів балки зазвичай залишають з одного боку незашитими, що вносить корективи в технологію робіт – для утеплення підлоги насипними і плитними матеріалами (керамзитом, мінеральною ватою), потрібен пристрій додаткового фальшпідлоги між балками. Але тип матеріалу ви вільні вибирати самі, спираючись на знання їх властивостей.

Утеплення підлоги

Для цих робіт найкраще використовувати спінений поліетилен. Усі роботи ведуться з підпілля. Від рулону відрізається шматок, що дорівнює довжині проміжку між балками. Найзручніше закріплювати його будівельним степлером, використовуючи скоби висотою, що дорівнює двом товщинам матеріалу. Застосовувати фольгований матеріал недоцільно – у підполі немає джерела променистої енергії.

Утеплення міжповерхових перекриттів

рис. 7

Утеплювач між поверхами повинен відігравати роль та звукоізоляції, тому використання пінопластів для цієї мети небажане.Найкращий варіант – мінеральна вата або керамзит.

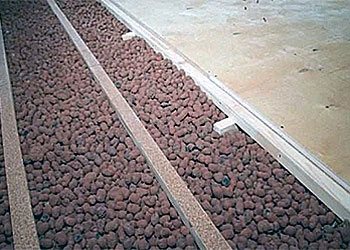

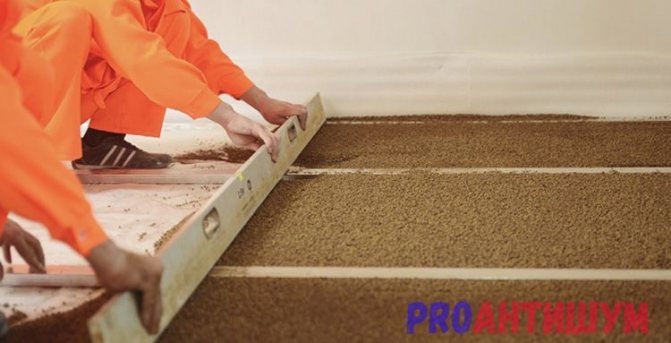

Керамзитове засипання (рис.7) може бути занадто важким. Щоб вона не відірвала матеріал стелі в нижньому приміщенні, на балки прибиваються рейки перетином 2 на 2 см. По них викладають дошки, які будуть основою неї. Гідроізоляція не потрібна, але поверх керамзиту треба укласти геотекстиль (нетканий матеріал), що унеможливлює попадання пилу в приміщення.

рис. 8

Мінеральна вата (мал.8) вимагає гідроізоляції і зверху, і знизу (що надходить з нижнього поверху повітря насичене вологою). Як оригінальне рішення гідроізоляції, що дозволяє поєднати приємне з корисним, між балками, прямо на дошки стелі нижнього поверху, укладається спінений фольгований поліетилен (фольгою вниз). Мінеральну вату можна класти на нього, якщо це рулонний матеріал. Плита більш щільна та важка. Тому треба вчинити так само, як і у випадку з керамзитом.лотити черепні бруски і укласти на нього дощату решетування. Тоді між шаром пінофолу та перекриттям залишиться простір, необхідний фользі для відображення променистої енергії. Без дотримання цієї умови вона не працюватиме.

Зверху мінеральну вату накривають плівкою. Вона відіграє роль гідроізоляції, а також запобігає потраплянню в приміщення механічних частинок (скловолокна) та летких речовин із просочення. Плівка може бути як звичайна, так і мембранна, що пропускає пари в одному напрямку. Вона укладається непроникною для води стороною нагору, до підлоги (рис.9).

рис. 9

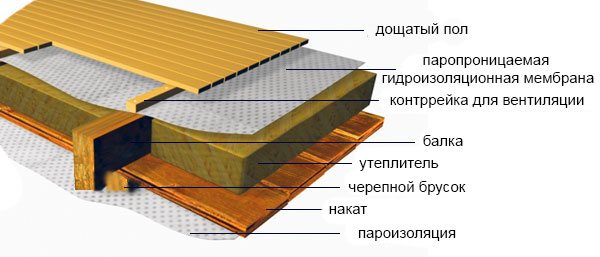

Шари утеплення

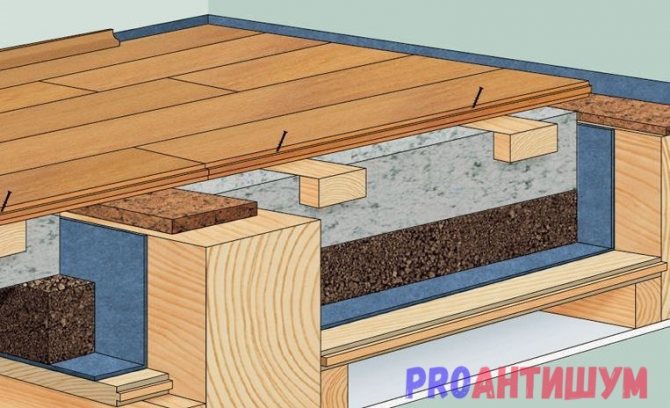

Отже, якщо уявити пиріг утеплення міжповерхового перекриття в розрізі, він складатиметься з наступних шарів:

• дошки покриття підлоги верхнього поверху;
• брехня;
• пароізоляція підлоги;
• балки із прокладеним між ними шаром теплозвукоізоляції;
• пароізоляція стелі;
• облицювання стелі.

У багатоповерхових будинках утеплення міжповерхового перекриття актуальне лише у випадку, якщо це перекриття виконано між підвалом і першим поверхом, а також у разі перекриття між верхнім поверхом і горищем, що не опалюється.

Якщо ж перекриття поділяє два житлові опалювальні поверхи, то роль ізоляційного матеріалу для утеплення мізерна. У цьому випадку набагато важливіші звукоізоляційні властивості конструкції. При тому, що тепло- і звукоізоляційні матеріали входять в одну групу при класифікації за призначенням та технологічною ознакою, властивості їх можуть бути різні.

Ці відмінності потрібно враховувати, застосовуючи той чи інший матеріал у конкретному міжповерховому перекритті.

Звукоізоляція плит перекриття

Звукоізоляція плит перекриття Звукоізоляція залізобетонних перекриттів в житлових будинках – дуже важливе питання, від правильного підходу до вирішення якого залежить комфорт і спокій у кожній квартирі. На сьогоднішній день існує чимало варіантів, як досягти хороших показників звукоізоляції як зверху плити перекриття, так і знизу. І перш ніж перейти безпосередньо до опису можливих рішень цієї проблеми, звернімося до фізики. Що ж це за звук, від якого всі хочуть золуватися? А може залишити все як є і не втягувати бюджет у додаткові витрати? Наскільки потрібна звукоізоляція у квартирі?
У всіх багатоповерхових житлових будинках можуть виникати три типи звуків. Це ударний, повітряний та структурний. Ударний звук ми відчуємо, коли сусіди зверху щось упустять, пробіжить дитина або в ході перестановки переміщатиметься значних розмірів шафи. Повітряний шум передається також зверху вниз, але іноді надто гучна музика може долинати і з нижніх поверхів. Повітряні шуми створюються акустичним шляхом і через їх здатність поширюватися через товщу плити перекриття, нам інодідоводиться бути мимовільними слухачами сімейних сварок сусідів. Ну а вплив структурного шуму ми піддаємося, коли звук поширюється по всіх складових будинку. Наприклад, це гуркіт ліфта, що рухається, або робота в підвалі якого-небудь механізму. Можна з упевненістю сказати, що навряд чи знайдеться людина, якій сподобаються сторонні звуки у квартирі після важкого робочого дня або єдиного вихідного дня. Тому звукоізоляція — це запорука добрих стосунків із сусідами та здоров’я.ної системи.

Дуже добре, коли про звукоізоляцію дбають забудовники. Це, звичайно, певною мірою впливатиме на вартість квартири в результаті. Але зате Вам не доведеться ламати голову, чи варто ізолювати тільки плиту перекриття на стелі або додатково зробити звукоізоляцію підлоги.

Якщо Вам пощастило, і будівельники в процесі робіт приділили належну увагу звукоізоляції, то швидше за все у своїй новій квартирі Ви знайдете конструкцію підлоги, що плаває. Цей метод вважається найбільш сучасним та ефективним.

Плаваюча підлога передбачає поліпшення звукоізоляційних властивостей плит перекриття за допомогою використання мінеральної вати, спіненого поліетилену, деревоволокнистих плит або пінополістиролу. Головною особливістю плаваючої підлоги є те, що ізоляційний матеріал не стикається з перекриттями.

Технологічний процес пристрою плаваючої підлоги включає наступні етапи: ● оштукатурювання стін; ● вирівнювання перекриття; ● укладання звукоізоляційного матеріалу; ● укладання бетонної стяжки; ● укладання підлоги.

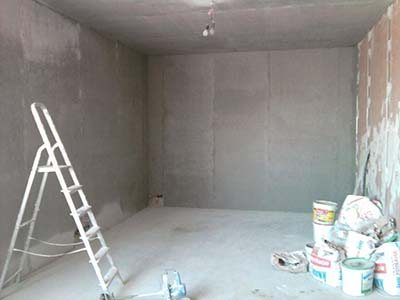

Оштукатурювання стін

. Підготовку плит перекриття до звукоізоляції починають із оштукатурювання стін. Штукатурку наносять до рівня необробленого перекриття, якщо стіни виготовлені з пустотілої цегли, пористого бетону або інших легких матеріалів. Якщо стіни зведені з потужних матеріалів (повнотілої цегли, наприклад), то штукатурку можна закінчити над бетонною стяжкою підлоги.

Оштукатурювання стін
Вирівнювання перекриття

. Залежно від характеру нерівностей для вирівнювання можна використовувати шпаклівку або масу, що самовирівнюється. Останню застосовують для значних заглиблень.

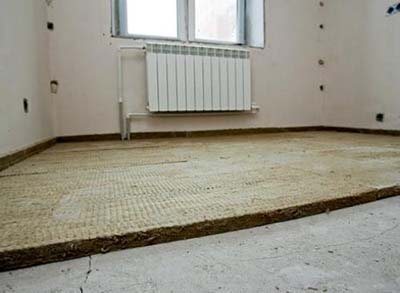

Укладання ізоляційного матеріалу.

По периметру всього приміщення, вздовж стін та навколо труб каналізації, опалення, водопроводу, які проходять через плиту перекриття, укладається компенсаційна стрічка. Вона буває різної товщини, від 5 до 20 мм, та підбирається залежно від матеріалу, який Ви використовуєте для звукоізоляції. Після цього укладається перший ряд звукоізоляційного матеріалу. Крайні частини можуть вимагати обрізки до потрібного розміру. Другий ряд починають із залишку від обрізки. Це потрібно для того, щоб виконатиперев’язування швів. Без цієї якості звукоізоляції можуть тільки погіршитися. При укладанні матеріалу необхідно суворо стежити, щоб між плитами не було зазорів і вони щільно стикалися. Поверх другого ряду плит звукоізоляції кріпиться будівельна плівка завтовшки трохи більше 0,2 мм. Смуги плівки розташовуються з нахлестом 20 см і закріплюються скотчем. В області стінок її потрібно заводити не менше ніж на 10 см. Плівка необхідна для того, щоб у матеріал не проникала вода з бетонної стяжки.

Укладання ізоляційного матеріалу для плит перекриттяУкладання бетонної стяжки.
Перед початком робіт із укладання стяжки у дверних отворах слід встановити дошку, яка запобігатиме витіканню бетону з приміщення. Після цього можна розпочинати безпосередньо виконання робіт. Для стяжки підлоги рекомендується використовувати дрібнозернистий пластичний або напіврідкий бетон. Він легко укладається та добре витримує навантаження. Бетонну суміш можна готувати самостійно, а можна придбати готову. Висота стяжки після заливання бетону має бути не менше 40 мм. Також варто виробленнюсти армування, щоб стяжка надалі не тріскалася. Зазвичай вистачає тонкого дроту (3-4 мм діаметром), розташованого через 200 мм. Бетонна стяжка буде сохнути близько 5 тижнів, після чого можна приступати до завершального етапу – укладання підлоги.

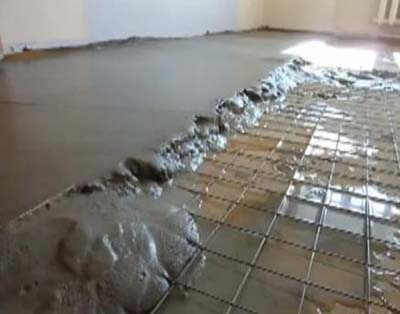

Укладання бетонної стяжки для плит перекриттяУкладання підлоги.
Розрахунок матеріалів для оздоблювальних робіт проводиться з урахуванням необхідного зазору вздовж стінок розміром не менше 10 мм. Який матеріал Ви не вибрали б, головним правилом є те, що елементи в жодному разі не можна прикручувати або прибивати до бетонної стяжки. Це знизить ефективність всієї Вашої роботи із звукоізоляції. Якщо, наприклад, Ви настилаєте паркетну підлогу, елементи можна кріпити до бетону за допомогою спеціального клею. Або використовувати розділовий шар (підкладку) та клеїти дощечки наньому.

Уклавши основні елементи, переходимо до оздоблювальних робіт. Якщо поверх рівня підлоги залишилася плівка, її потрібно обрізати. Після цього прикріпити плінтус. Їх зручно монтувати за допомогою цвяхів або шурупів. Але треба стежити, щоб планки не торкалися статі. Для цього на підлогу клеїться гумова стрічка (наприклад, віконний ущільнювач) або використовується еластична замазка. В цьому і криється весь секрет плаваючої підлоги: він зовсім не стикається зі стінами, що дає максимальний ефект звукоізоляції.

Для візуалізації повної картини технології укладання плаваючої підлоги ми також пропонуємо подивитися відео:

Окрім звукоізоляції міжповерхових перекриттів у проекті забудови житлового будинку має бути передбачена і шумоізоляція горищного перекриття. Жителі верхніх поверхів не повинні відчувати дискомфорту, пов’язаного з ударом крапель дощу або граду по металевому даху. Тому щодо цих робіт навіть існують нормативні вимоги. Індекс ізоляції не може бути меншим за 49 Дб.

Якщо ж забудовник залишив питання звукоізоляції на Ваш власний розгляд (що, на жаль, зустрічається досить часто), то насамперед Ви напевно замислитеся про зниження рівня шуму, що передається через стелю. Найбільш поширеними рішеннями цієї проблеми є монтаж стелі із гіпсокартону або натяжні стелі.

Стелі з гіпсокартону монтуються на встановлений каркас з профілів. Простір між ним та плитою перекриття заповнюється спеціальним матеріалом, який і відіграватиме головну роль у захисті Ваших вух від сторонніх звуків.

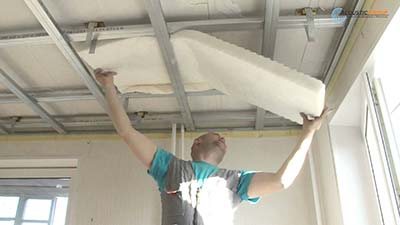

Звукоізоляція стелі
Натяжні стелі робляться за тим самим принципом. Тільки відрізняється спосіб монтажу самої тканини та вибір звукоізоляційного матеріалу.

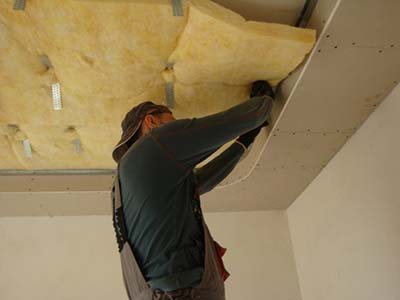

Звукоізоляція натяжних стель
Що краще вибрати, вирішувати лише Вам. Адже як гіпсокартон є відмінним матеріалом для втілення дизайнерських фантазій, так і стеля натяжна служить прекрасною прикрасою будь-якої кімнати.

На що ми хотіли б звернути увагу, то це тип звукоізоляційного матеріалу. Як відомо, зараз з’явилося безліч різних винаходів, серед яких є як м’які, так і жорсткі елементи. До м’яких належать з’єднання вати, повсті, скловолокна. Вони мають невелику вагу, маючи при цьому гарні звукопоглинаючі характеристики.

Жорсткі елементи – це матеріали, які виготовляються на основі мінеральної вати з додаванням перліту чи пемзи. Вони мають найменші показники звукопоглинання (до 50%). Також існують напівжорсткі звукоізолятори. За своїми характеристиками вони знаходяться посередині, тобто поглинають звуки більше, ніж жорсткі, але менше, ніж м’які. Виготовляють їх із спресованих матеріалів, а також елементів комірчастої структури (наприклад, пінополіуретану).

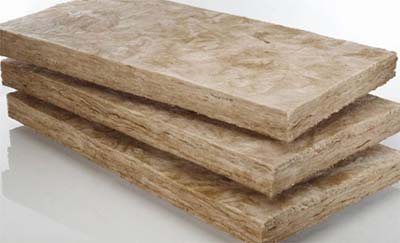

Шумоізоляційний матеріал
Не сумнівайтеся, що Вам під силу виконати звукоізоляцію власної квартири самостійно. Але ми настійно рекомендуємо звертатися за допомогою або консультацією до професіоналів. Як показує практика, дуже часто припускаються помилок, виправити які можна тільки почавши все спочатку. А це витрати, як матеріальні, так і фізичні. Щоб уберегти Вас від цього, ми розповімо про
типових помилках
, з якими нам доводилося зіштовхуватися: Існує якісний тонкий матеріал для звукоізоляції. На жаль, такого немає. Звукоізоляційний матеріал завжди має певну товщину та вагу. І відповідно чим ці показники менші, тим нижче здатність такого матеріалу утримувати шум за своїми межами.

2. Звукоізоляція стелі – найбільш надійний спосіб захистити себе від тупоту сусідів. Абсолютно навпаки. Максимальний ефект звукоізоляції досягається джерелом шуму. Тобто якщо сусіди згори погодяться провести роботи зі своєю статтю, то для Вас це буде найкращим варіантом. Але інша річ, що про таке домовитися виходить досить рідко.

3. Утеплювач є відповідним матеріалом та для звукоізоляції. Вирішивши заощадити і вбити двох зайців: утеплити і звукоізолювати плиту перекриття, не варто вибирати утеплювач як основний матеріал для роботи. По-перше, він не тільки не впорається із завданням із поглинання звуку, а й значно посилить резонанс. А це призведе до того, що всі Ваші зусилля будуть витрачені даремно.

Види утеплювачів для підлоги

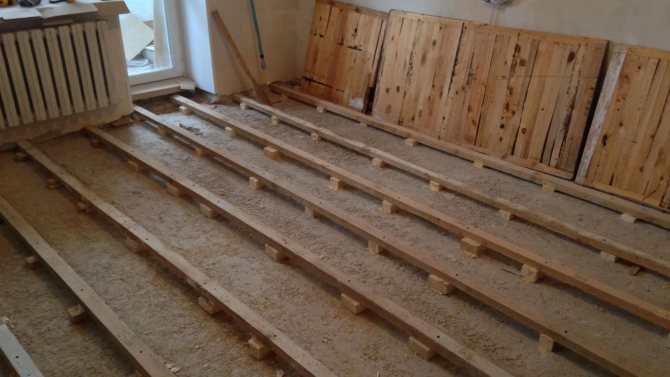

Лаги є широкі бруски, що встановлюються на ребро і що йдуть від стіни до стіни паралельно один одному. У ролі можуть виступати також пластмасові чи металеві балки. Далі на них кріпляться дошки чистової підлоги, тому дуже важливо правильно їх укладати, щоб згодом підлога не почала скрипіти або деформуватися.

Вибраний варіант утеплювача укладається між, а іноді й під лагами. Давайте спробуємо розібратися, якому матеріалу для теплоізоляції підлоги краще віддати перевагу, а від яких взагалі краще відмовитися.

Зовсім необов’язково лаги мають бути саме дошками. Нерідко це звичайний брус, що відрегульований за рівнем в одній площині. Головне добре їх закріпити і вирівняти так, щоб наступне укладання підлоги не принесло проблем власнику житла

Ми розглянемо найпопулярніші різновиди матеріалів для утеплення, що відрізняються досить високими показниками теплозбереження.

До них увійшли:

• тирсу або опилкова суміш;
• керамзит;
• скловата;
• мінеральна вата;
• ековата;
• піноплекс;
• пінополістирол.

Всі перераховані утеплювачі є досить повітряними, а значить пропускатимуть холод з великим небажанням. Крім того, якісно укладений шар утеплювача здатний запобігти появі в будинку підвищеної вологості, що теж важливо.

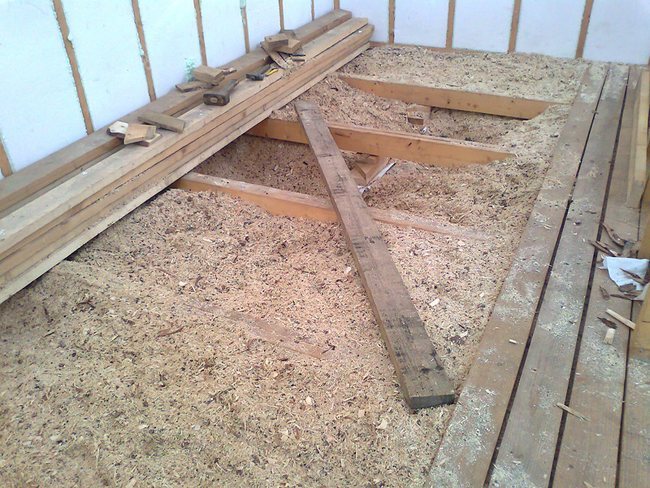

Варіант №1 – бюджетна тирса

Цей матеріал має нестабільні показники. Нерідко він просочується вологою, що в рази погіршує його теплозахисні показники.

В цьому випадку власнику краще потурбуватися нижнім шаром гідроізоляції, оскільки мокра деревина почати пріти, гнити, а це може викликати не тільки псування покриття, але й низку серйозних захворювань.

Часто, як порівняно бюджетний варіант, для утеплення підлоги використовуються котуни або тирса, схожі на пелети. У них тирса спресована і утримується за допомогою клейової основи.

У такого утеплювача показники теплопровідності будуть трохи кращими, але фахівці не радять утеплювати підлогу свого житла таким матеріалом. Вологостійкість його залишає бажати кращого.

Безумовно, якщо планується утеплення підлоги на дачі або в господарській споруді, то можна скористатися тирсою, але як утеплення підлоги в будинку вони зовсім непридатні. Краще не економити, а придбати більш дорогий та якісний утеплювач.

На думку фахівців, тирса є одним із найнебажаніших матеріалів для утеплення підлоги. Але бюджетність матеріалу нерідко бере своє. Досвідчені будівельники рекомендують використовувати тирсу тільки у разі утеплення підлоги господарських будівель

Класифікація шуму та методи боротьби з його поширенням

Щоб ефективно знизити гучність звуку, що проходить крізь перекриття, слід чітко розуміти, з чим доводиться боротися. В одних випадках достатньо укладання звукоізоляційного матеріалу, а в інших доведеться вносити зміни до структури стельової конструкції.

За нормативами у житлових приміщеннях комфортним рівень шуму вважається в межах 40 дБ, а шкідливим для слуху – понад 80 дБ.

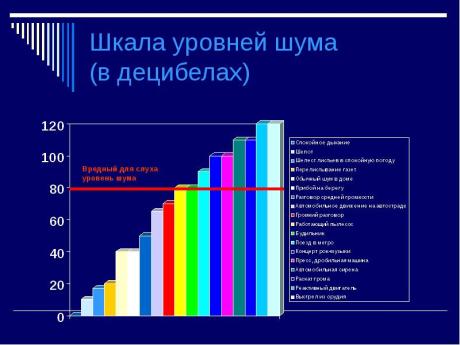

рівні звукових тисків різних джерел звуків

Правила звукоізоляції м’якими матеріалами

Ефективність шумоізоляційних робіт залежить від того, наскільки правильно дотримано технології, оскільки в іншому випадку це може обернутися дискомфортом при використанні готового приміщення. Враховуючи те, що кожен спосіб індивідуальний у плані монтажу, розглядати їх потрібно також окремо.

Звукоізоляція за допомогою піску

Процес звукового захисту перегородки за допомогою піску дуже трудомісткий, та й суперечок із цього приводу існує чимало. До того ж пісок створює великий тиск, через що забезпечуються характерні незручності. Якщо розглядати основні правила такого методу, вони такі:

1. Пісок має бути сухим, тому що вологість речовини не тільки додає ваги, а й стає причиною порушення гігієнічності готової ізоляції.
2. Потрібно робити комірчасту чорнову підлогу, щоб окремо кожен відсік заповнити піском, щоб уникнути поширення сторонніх звуків і шумів.
3. Можна поверх шару піску зробити «плаваючу» підлогу для кращого ефекту.

Технологія з піском має і певні технологічні особливості, які не можна залишити поза увагою:

1. На нижній стороні балки закріплюється рейка, а зазор, що утворився, обов’язково зашивається масивною фанерою, щоб уникнути розгерметизації швів. Додатково облаштовується пароізоляція.
2. Для зв’язування дерев’яних перегородок рекомендується робити невеликі прорізи під балку, оскільки саме так можна досягти максимального ефекту зчеплення. У результаті будуть забезпечені невеликі блоки для подальшого засипання піском.
3. При засипанні осередків піском рекомендується від верху відступати пару сантиметрів, щоб уникнути перенаповнення у разі підвищення вологості піску. Та й невеликий зазор формує оптимальні вентиляційні умови.
4. Після засипання блоків пісками потрібно покрити їх повстю, а потім настилається фанера.

Подібний «бутерброд», як кажуть досвідчені майстри, дозволяє уникнути нерівномірної шумоізоляції, оскільки всі деталі та конструкції будуть максимально міцно з’єднані між собою.

«Плаваюча підлога» для дерев’яних перекриттів

Технології надаються у великому асортименті, тому кожен клієнт, залежно від потреби, зможе вибрати найбільш практичний та ефективний варіант. І ось технологія «плаваючої» підлоги вважається однією з найдіючих методик.

Для створення «плаваючої підлоги» потрібно придбати наступні складові:

1. Герметиком.
2. Пружною прокладкою для ізоляції.
3. Не обійтись без лаг.
4. Настил підлоги створюється із ДСП або ОСБ панелей.
5. Плити з акустичної мінеральної вати застосовуються як оптимальна шумоізоляція.
6. А також знадобляться ізолюючі опори.

Досягти бажаного ефекту можна в тому випадку, якщо враховувати наступні рекомендації:

1. Важливо збільшити масу верхнього підлоги.
2. Лаги потрібно встановлювати на пружні опори, що відрізняються низькою частотою резонансної.
3. Висота лаг зростає на максимально можливий рівень.
4. Для облаштування ізоляційного шару підійдуть плити з мінеральної вати, що мають високий коефіцієнт звукопоглинання, завдяки чому вдається досягти бажаного ефекту.
5. Настил між підлогою та стінами потрібно відокремити за допомогою пружних ізоляційних прокладок.

Як показали дослідження, наявність «плаваючої» підлоги в системі шумоізоляції покриттів дозволяє створити комфортний простір у плані відсутності сторонніх звуків.

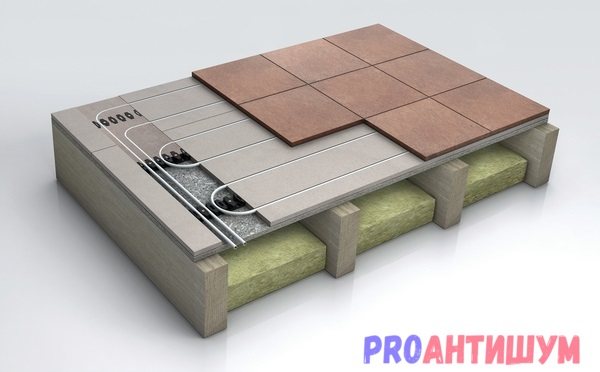

Тепла «плаваюча підлога»

Окрім стандартної «плаваючої підлоги» може застосовуватися тепла технологія, яка поєднує в собі не лише шумоізоляційні, а й теплоізоляційні властивості. Технологія дуже проста, але все ж таки поєднує в собі певні конструкційні якості, які не можна залишити без уваги:

1. Перед тим, як монтувати утеплювач, потрібно весь брус обробити антисептичним засобом, щоб уникнути подальшої деформації від підвищеної вологості.
2. Між балками готується чорновий настил з дощок товщиною 25-30 міліметрів, а потім верхній шар робиться і пароізоляції для захисту конструкції.
3. Після пароізоляції укладається утеплювач, причому тут потрібно укладати виріб не лише поверх балочної системи, а й між ними. Так усуваються містки холоду та формується бажана теплоізоляція. Технологія ідеально підходить для звукоізоляції.
4. Поверх утеплювача знову укладається слова пароізоляції. Так створюється парниковий ефект максимальної акумуляції тепла.

важливо!Всі шари повинні бути максимально герметичними та якісними, щоб уникнути містків холоду та вологості.

Чорнову підлогу краще робити з дощок завтовшки 30 міліметрів, але фахівці рекомендують використовувати ДСП у два шари, щоб уникнути відкритих стиків.

За рахунок того, що конструкція міцна та щільна, вона триматиметься на місці без додаткових кріплень. А також відсутність кріпильних елементів унеможливлює появу ударних шумів при використанні верхнього поверху.

Утеплення перекриттів мінеральною ватою

Утеплення будинку – це одне з найважливіших завдань, про яке необхідно серйозно замислитись ще на етапі проектування майбутнього будинку. Надійно утеплений будинок, це не тільки комфортне перебування в ньому в будь-який час року, а й серйозна економія грошей на такій важливій статті витрат, як опалення.

Значні тепловтрати в будинку відбуваються через підлогу та дах, відповідно перекриття мають бути добре та правильно утеплені.

Якщо в будинку передбачається неопалюваний підвал або підпілля, то для надійної ізоляції та збереження різниці температур у будинку та підвалі, необхідно ретельно утеплити перекриття. Утеплення перекриття над підвалом або підлогою, що не опалюється, проводиться з застосуванням м’яких плит утеплювача з мінеральної вати, які укладаються між лагами. Плитні перекриття утеплюють укладанням жорсткого плитного утеплювача необхідної товщини.

Схема утеплення дерев’яних перекриттів над холодною підлогою

• 1. Брехня;
• 2. Мінеральна базальтова вата;
• 3. Пароізоляція;
• 4. Вітро-вологозахисна мембрана;
• 5. Підшивка чорної підлоги;
• 6. Чистове покриття для підлоги;

Лаги перекриттів з дерева, зазвичай, встановлюються з кроком 0,6м чи 1м. Плитний утеплювач з мінеральної вати, при цьому укладається між лагами підлоги, на підшиті з нижньої сторони балок дошки або на дошки, закріплені до черепних брусків.

Утеплювач із мінеральної вати потребує захисту від вологи. Водяні пари переміщаються від теплого приміщення більш холодне. Тому після укладання утеплювача всередині теплого приміщення зверху його вкривають шаром пароізоляції. Полотна пароізоляційної плівки укладаються з перехлестом на 10-15см. Це забезпечить надійну пароізоляцію. Край полотен пароізоляції повинен заходити на стіни на 10 см вище за шар утеплювача. Закріплюють плівку плінтусами до стін, потім укладають підлогові дошки по дерев’яним л.агам та чистове покриття підлоги.

Утеплення залізобетонних перекриттів мінеральною ватою

Перекриття із залізобетонних плит, розташоване над підвалом, що не опалюється, можна утеплити, за допомогою жорстких плит з мінеральної вати. З цією метою залізобетонне плитне перекриття вирівнюють стяжкою і поверх укладають утеплювач необхідної товщини. Потім плити утеплювача вкривають шаром пароізоляції, далі на цементну стяжку 3-5 см укладається покриття підлоги.

• 1. Звукоізоляційні плити;
• 2. Вставка смуг із плит утеплювача;
• 3. Розділовий шар (п/е плівка);
• 4. Цементна армована стяжка (не менше 30 мм);
• 5. Покриття підлоги;

Балки в цегляному будинку

У цегляному будинку перед укладанням кінці укутують грн.ройдом або смолять. У простір між кінцем балки та цеглою прокладають утеплювачем, частіше – мінеральною ватою. Обов’язково залишають зазор для вентиляції, щоб матеріал не прів і не покривався конденсатом. Якщо пази не передбачені, то балки своїми руками фіксують на анкери, попередньо закріплені в цеглу або залізобетон.

Утеплювач міститься точно між лагами та балками, не більше і не менше. Допускається залишення 3-4 см для вентиляції. Пінопласт та полістирол використовувати в цьому випадку не бажано, тому що мають погану шумоізоляцію.

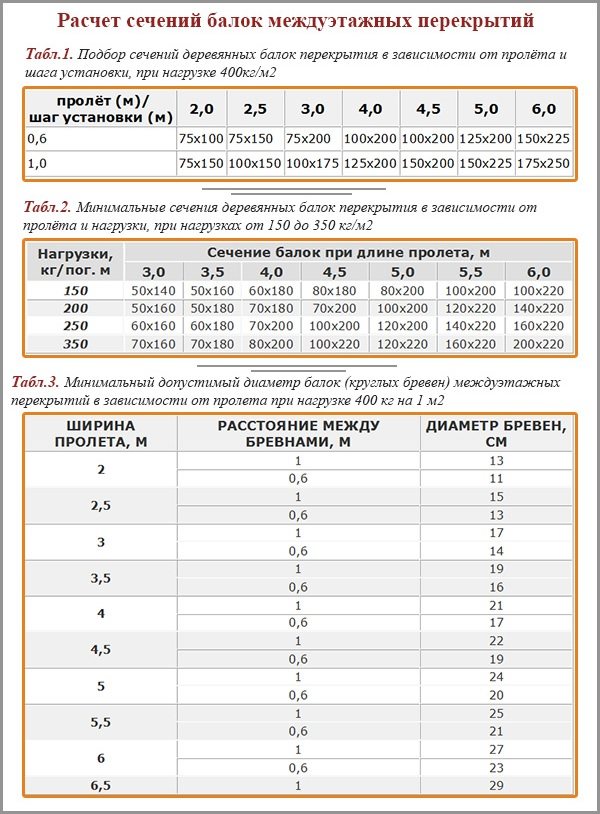

Розрахунок перерізів балок міжповерхових перекриттів

Допускається пристрій екструдованого пінополістиролу і матеріал, що пригнічує шуми, що деренчать. Далі викладається деревно-стружкова плита та покриття для підлоги.

Роль звукоізоляції виконують утеплювачі з листів пергаміну, використовують будь-який теплоізоляційний матеріал.

При будівництві міжповерхових дерев’яних перекриттів особливу увагу звертають на місця, де проходять варіанти труби: котельні, димові, камінні. Між балками та трубами проміжок потрібно зробити не менше 0,25 м. Навколо труб встановлюють азбестову прокладку. Замість азбесту можна купувати базальтин.

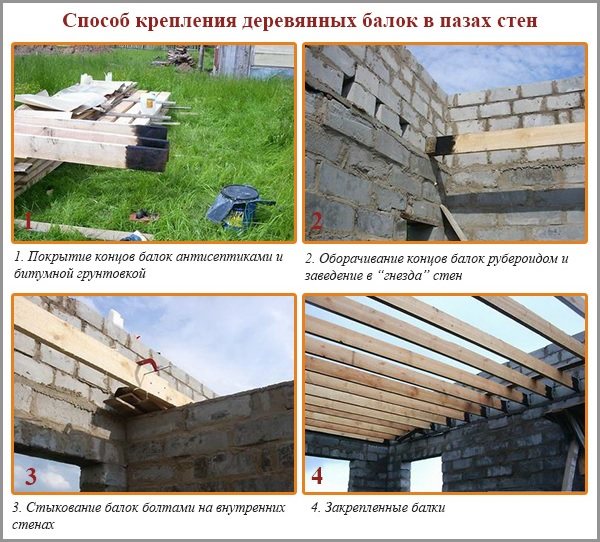

Спосіб кріплення дерев’яних балок у пазах стін

Алгоритм укладання бруса

Під час зведення стін, призначені для укладання бруса, застилають своїми руками кілька шарів грн.ройдом.За 1 день до укладання брус обробляють антипіреном розчином з метою захисту від вогню..

На кінцях брус обтесують під кутом 60° і обробляють антисептичним розчином, потім – смолою.

Кінці дерев’яного бруса обертають гідроізоляційний матеріал і поміщають в ніші. Відстань від кінців бруса до стін ніші повинна залишатися не менше 4 см. Цей пристрій заповнюється пінопластом або мінеральною ватою.

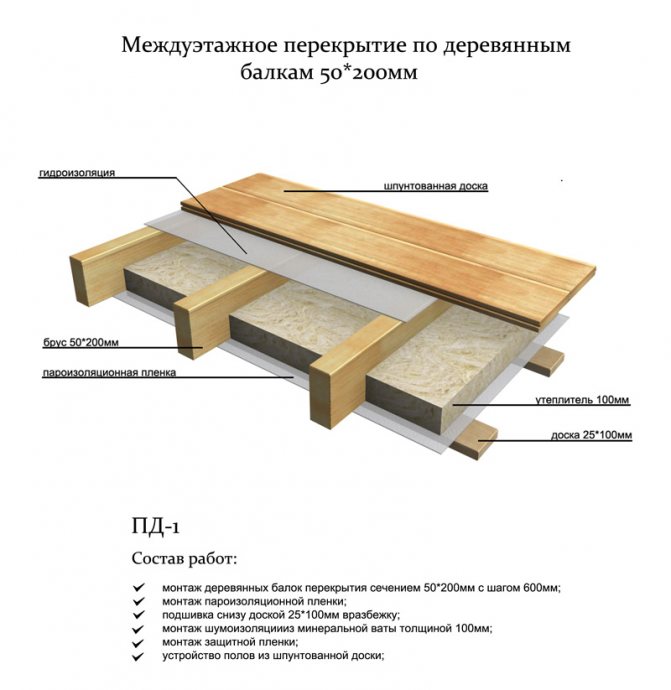

Перекриття в будинку з бруса своїми руками

Якщо стіна цегляна, і товщина стіни менша за дві цеглини, простір наповнюють розчином з цементу. Кожну третю балку фіксують анкером, який виступає зі стіни на 20 см, закладеним під час будівництва стіни. Попередньо в балці своїми руками висвердлюється пристрій під анкер, що відповідає діаметру та глибині.

У стіні брус додатково кріплять кронштейном, прикріпленим до дерев’яних балок.

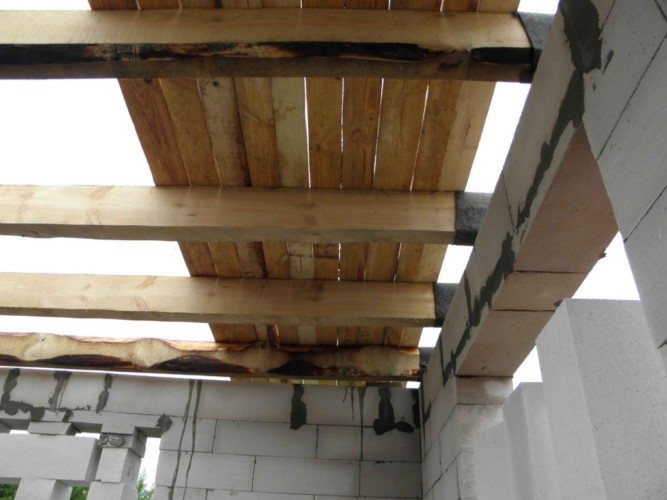

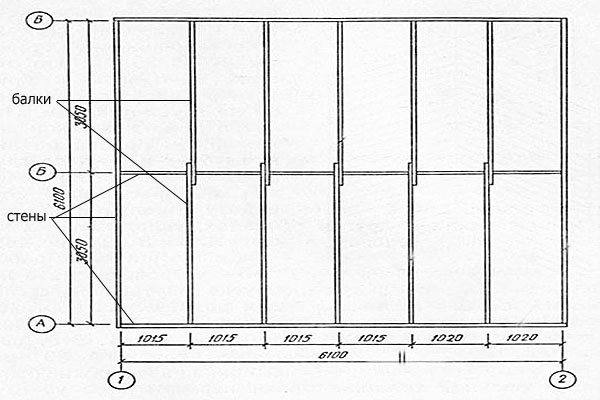

Балки кладуть від стін до центру, перевіряючи рівність укладання нівеліром. Виявивши нерівність, її усувають за допомогою просмолених дощок, підігнаних по ширині. Забороняється стісати брус або підкладати під тріски, так втрачається міцність конструкції.

Балки укладаються своїми руками строго паралельно один одному з однаковим кроком.

Крайні балки ніколи не мають тісно до стіни, залишають принаймні 10 см. Ніколи не встановлюють брус безпосередньо біля труби димаря.

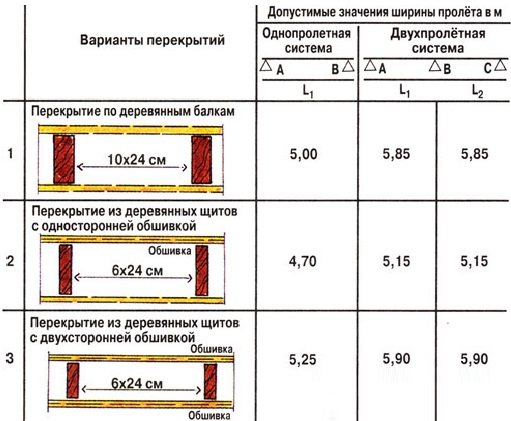

Таблиця розрахунку навантажень балок

При використанні для перекриття дощок слід подбати про те, щоб вони не скручувалися, коли на них будуть діяти різні навантаження.

Щоб це забезпечити, слід встановлювати їх на відстані не більше ніж 60 см одна від одної, а також виконати їх обшивку за допомогою жорсткого листового або плитного матеріалу, товщина якого буде більше 1,2 см.

Тут можна скористатися фанерою, плитами ДСП, ЦСП або ОСП. Роль обшивки – силовий каркас, а отже, збільшення здатності дерев’яних перекриттів, що несе. Одночасно, не варто забувати про те, що розташування короткої сторони плит має бути перпендикулярним у порівнянні зі встановленими балками перекриттів, а розташування з’єднань паралельних балок має бути розбіжним.

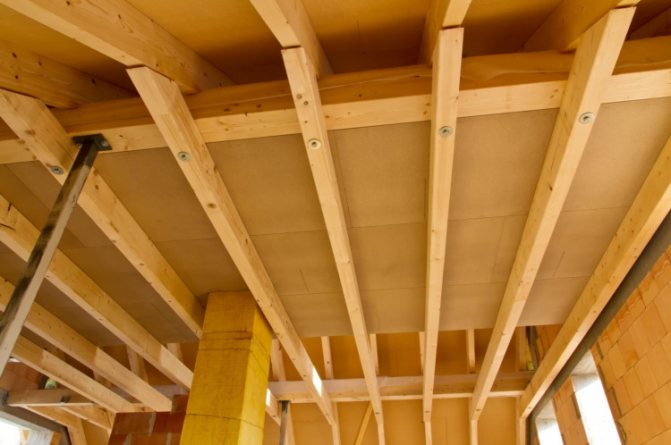

Для забезпечення зручного кріплення обшивального матеріалу до балок попередньо набивається:

• З нижньої сторони – решетування;
• З верхньої – лаги.

Під решетування вибирають дерев’яні дошки, що мають перетин не менше 2 на 9 см, вони закріплюються під кутом 90 градусів до балок, а відстань між ними має бути близько 60 см. При вже готовій решетуванні, як підшивкою можна користуватися гіпсокартонними листами, товщина яких приблизно дорівнює 1,2 см . розташування всіх країв у плитах або листах, має бути поверх опорних елементів у латах або каркасі.

При монтажі користуються шурупами, які мають довжину на 4 см більше ніж товщина гіпсокартону, або іншого плитного матеріалу, що використовується вами. Крок кріплення повинен дорівнювати 20 см. Зверху, на встановлені лаги обшивка може і не укладатися.

Як варіант, замість лаг, можна встановити дошки з готовими вертикальними розпірками, перетин яких 10 на 4 см . За допомогою них відбувається посилення жорсткості перекриттів, якщо висота дощок, які ви використовуєте.

Монтаж розпірок здійснюється в прольотах між балками, а відстань між розпірками не повинна перевищувати 210 см по відношенню до опор балок та найближчих вертикальних зв’язків. При кріпленні користуються цвяхами чи металевими кронштейнами. У разі використання бруса як балки, зміцнення конструкції перекриттів не є обов’язковим.

Як укласти міжповерхове стельове перекриття по дерев’яних балках?

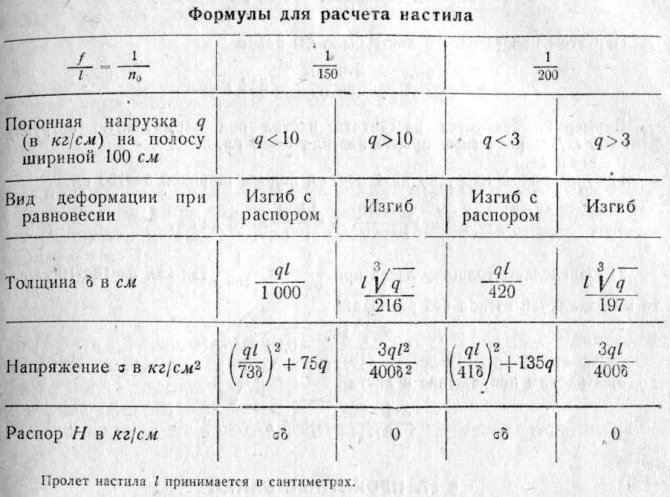

До початку установки робиться розрахунок балки на прогин. Знадобляться:

• швидше;
• бруски, що прибиваються до нижніх частин лаг (черепні дерев’яні бруски);
• матеріали для гідроізоляції;
• щити накати,
• підлогу та лаги.

Використання засипки недоречно, оскільки вона не має потрібних шумоізолюючих показників. Небажано пристрій поліуретану через високу токсичність.

Влаштування такого перекриття по балках багатошарове. Від його якості залежить комфорт проживання у приватному будинку. Тут використовуються варіанти: шумоізоляційні та теплоізоляційні матеріали.

Покрокове виконання монтажу по балках:

1. До балок кріпиться матеріал, що виконує роль стельового перекриття: фанера, ДСП, дошки та ін.
2. Один на інший, внахлест, викладається пароізоляційне стельове покриття, у разі потреби плівка закріплюється до балок будівельним степлером.
3. У стельове міжповерхове перекриття балками з особливою акуратністю укладають мінеральні мати.

Утеплювач має точно укладатися на балки. Пристрій є звукоізолятором. Якщо це пінопласт, то найкраще його фіксувати дерев’яними кілочками між балками та пінопластом.

Шар утеплювача в будинку закривають мембраною, яка захищає конструкцію від пари. Основне призначення цього шару – перешкодити проникненню елементів мінеральної вати усередину приміщення.

1. Пристрійміж балками та перекриттями заливають монтажною піною, залишки після застигання обрізають.
2. На закінчення виконується монтаж гідроізоляційного матеріалу у вигляді дощок, плит ДСП та ін.
3. Усі проміжки між стінами та плитами заповнюють повстю, тим самим будуть ослаблені звичайні та ударні звуки. На верхньому поверсі або горищі на стельове перекриття укладають гумово-пробкову доріжку, що забезпечує ідеальну звукоізоляцію. Весь периметр супроводжує проміжок у вигляді спіненого поліетилену або демпферної стрічки. По кутах формують отвори для вентиляції, які включають до загальної системи вентиляції в приватному будинку. Вони сприятимуть відведенню пари та вологи зі стельового пєрекриття.

Як перевірити якість перекриття балками?

Перевірити наявність перекосів дерев’яними балками, вони не повинні бути більше 1,5 см по вертикалі і 2 мм – по горизонталі. Зміна форми матеріалів не повинна перевищувати 0,7 мм на метр.

Під час ходьби не повинно виникати вібрацій чи шуму.

Якщо надалі планується застосування шпаклівки, по пінопласту натягують полімерну плівку. Далі фіксується підвісна стеля, гіпсокартон чи листи МДФ. На цьому етапі можна зробити чистове оздоблення стелі.

Будівельні вимоги до дерев’яних перекриттів

Щоб змонтувати своїми руками довговічне і безпечне дерев’яне перекриття між 1 і 2 поверхом, слід суворо дотримуватися технічних вимог, що пред’являються до них.

Теплоізоляційний шар

Якщо дерев’яна підлога буде розділяти верхнє і нижнє приміщення з різницею температур між ними понад 10°С, потрібно буде спорудження теплоізоляційного шару.

Це необхідно, наприклад, при облаштуванні перекриттів між першим поверхом та підпіллями, цоколем або між першим/другим поверхом та неутепленою мансардою.

Міцність балок

При спорудженні підлоги другого поверху дерев’яними балками слід приділяти особливу увагу міцності несучих конструкцій. Від того, наскільки міцними є дерев’яні балки перекриттів, залежить безпека експлуатації будівлі.

Згідно з будівельними нормативами для дерев’яних малоповерхових будівель граничне навантаження на перекриття першого поверху не повинно перевищувати 210 кг на кв.м., тиск на дерев’яну підлогу другого поверху – не більше 180 кг/кв.м. менше 105 кг/кв.

Максимальний прогин

Крім того, будівельні нормативи висувають вимоги до значень прогину дерев’яних балок перекриттів. Відповідно до СНиП цей коефіцієнт має перевищувати 1 до 250. Тобто, максимальний прогин дерев’яних несучих конструкцій під час експлуатації має бути менше 4 мм на метр довжини балки.

Поради щодо монтажу

Вибираючи шумоізоляцію для міжповерхових дерев’яних перекриттів, рекомендується використовувати вогнестійкі панелі мінвати, базальтової вати, керамзит, просочену антисептиком повсть. Інші рекомендації:

1. Використовувати фольгований ізолятор, якщо використовується пориста шумоізоляція.
2. Ізолювати кожен дерев’яний блок один від одного, це запобігатиме виникненню структурного шуму.
3. Залишати зазори між стінами, стелею та підлогою, що накриваються грн.ройдом, це дозволить уникнути тертя деревини.

При монтажі слід врахувати, що чим більша товщина загального шару ізоляційних прокладок, тим швидше гаситиметься і розсіюватиметься звукова хвиля будь-якого діапазону.

Розрахунок кількості матеріалу та його вартості

Розрахунок звукоізоляції міжповерхового перекриття здійснюється на основі наступних параметрів:

1. Товщина шумоізоляції, кількості шарів основного матеріалу.
2. Технологія монтажу. Якщо використовується рулонний шумоізолятор під чорнову підлогу, то розмір дорівнюватиме площі міжповерхового перекриття. Коли застосовується повсть на лаги або балки, додається метраж з урахуванням вигинів.

Монтаж перекриття на стадії будівництва потребує одного рулону грн.ройду. При покупці пластів мінеральної, базальтової вати попередньо обчислюється площа під ізоляцію без урахування балкових виходів. Фольгований матеріал, що стелиться під чорнову підлогу, беруть із запасом, враховуючи, що настил необхідно проводити із запахом листа.

Грамотно встановлена ​​шумоізоляція між поверхами забезпечить тишу в будинку та посилить теплозбереження. Ринок пропонує асортимент будівельних матеріалів для ізоляції перекриттів на стадії будівництва та обробки старих міжповерхових перекриттів, без демонтажу останніх.

Висновок

Технологія звукоізоляції перекриттів для дерев’яного будинку на відміну від цегляних та бетонних будівель має ряд особливостей, які безпосередньо пов’язані з конструкцією перекриттів їх властивостями та звукопровідними характеристиками. Наведені вище способи допоможуть ізолювати або значно знизити проникнення звукових хвиль між поверхами в каркасних котеджах, а також у будинках з оциліндрованої колоди або бруса.

Джерела
