Установка і налаштування супутникової антени своїми руками – вибір місця, принцип налаштування

Як правило, кабельне телебачення пропонує користувачам обмежений список каналів. З цієї причини для різноманітнішого проведення дозвілля можна застосувати супутникову тарілку.

Варто розібратися в тому, що є цим пристроєм, як виконати його установку і дізнатися, як настроїти супутникову антену самостійно.

При достатній кількості знань і наявності необхідних пристосувань зробити це буде неважко.

Достоїнства супутникового телебачення

Супутникове телебачення отримало велику популярність завдяки наступним достоїнствам:

  • Комплект устаткування має доступну вартість для широкого кола споживачів;
  • Відсутність абонентської оплати, яка є присутнім в кабельному телебаченні;
  • Наявність великої кількості каналів, що настроюються, і можливість його збільшення;
  • Висока якість подання зображення і звукового супроводу;
  • Легкість установки устаткування і його налаштування.

Функціонування супутникової тарілки

На дзеркало, яке є складовою цього устаткування, приходить сигнал. Він відбивається від дзеркала і поступає в конвертер-пристрій, який виконує конвертацію сигналу. Далі сигнал потрапляє на ресівер і в слідство на телевізор.

Супутникові тарілки розділяються на наступні типи:

  • Офсетний пристрій. Його встановлюють в напрямі нижче супутника, а не по прямій лінії. Це пояснюється тим, що сигнал, відбиваний від основи антени, поступає під кутом в конвертер. Супутникові антени цього виду мають вертикальне розташування відносно поверхні.
  • Прямофокусные супутникові тарілки мають конвертер, що закриває невелику частину дзеркала. Це буде непомітно, якщо пристрій матиме максимальну діагональ.

розташування супутникової антени

Правильне розташування антени

Вибір місця для монтажу супутникової тарілки (антени)

Перш ніж встановити супутникову антену самому варто визначити, де це можна зробити. Слід враховувати, що прилад досить вимогливий до місцевості.

Зверніть увагу!
Супутниковому сигналу не повинно нічого перешкоджати, наприклад, дерева або будівлі.

Інакше сигнал подаватиметься з невисокою якістю. По можливості необхідно усунути перешкоди і збільшити діагональ антени. До того ж варто правильно вибрати напрям, що залежить від місця знаходження будинку і інших чинників.

Складові комплекту устаткування

Складові комплекту устаткування

Комплект для монтажу цього типу телебачення включає наступні шість деталей:

  • супутникова тарілка

Цей пристрій складається з антени і дзеркала, і прийматиме сигнал від супутника. Залежно від особливостей місцевості і наявності перешкод визначається діагональ, яка варіюється від 60 см до 1,20 м.

  • конвертер

Пристрій виконує конвертацію отримуваного сигналу і подає його на тюнер. Для підключення декількох тюнерів передбачена різна кількість входів.

  • DiSEq (дисек)

Виріб призначений для скріплення декількох конверторів.

  • кабель для підключення
  • кронштейн для монтажу пристрою на стіні
  • DVB – ресивер

Ресівер необхідно правильно настроїти, щоб він приймав і передавав сигнал. Для безкоштовних каналів підійдуть недорогі пристрої. Отримання додаткових послуг вимагає наявність тюнера із спеціальними приймачами для карт.

Установка і налаштування супутникової антени своїми руками відео:

Додаткові деталі для установки супутникової антени

В процесі монтажу потрібно буде виконати з’єднання ресівера, дисека і конвертерів. Для цього застосовуються спеціальні F – коннекторы. Повинно їх бути близько десяти, але краще придбати додаткові елементи, оскільки вони може не вистачити або вони вийдуть з ладу. У комплектації виробу вже є кронштейн, але для його кріплення знадобляться анкера (спеціальні кріплення) і термоусадочная трубка, що використовується як ізоляційний матеріал. Крім того користувач повинен підготувати інструменти, які будуть потрібні для облаштування супутникової тарілки. Потім треба переходити до початку робіт по монтажу виробу.

Виконання підготовки перед налаштуванням

Супутникову антену необхідно зібрати і встановити способом, який вказаний в інструкції, що додається до неї. Потім виконується підготовка і налаштування кабелю, наявного в комплекті, своїми руками. Спочатку треба зробити зачистку верхнього шару ізоляції за допомогою плоскогубцев . В результаті буде виявлений екран, який складається з невеликих дротів. Вони відгинаються на кабель. Екран, виготовлений з фольги, необхідно усунути. Серцевина його розташована під захисним покриттям, нижню частину, якого оголяють. Її треба зачистити від покриття, що залишилося, і надіти на неї F – коннектор.

установка супутникової антени

На фото установка супутникової антени

Опис підключення системи

Здійснення підключення системи має на увазі виконання ряду дій і дотримання правил:

  • Скріплення трьох конвертерів і дисека із застосуванням трьох кабелів;
  • Дисек необхідно захистити від попадання вологи. При цьому небажано застосовувати ізоляційну стрічку, оскільки вона не здатна забезпечити надійний захист в даному випадку. Краще використати термоусадочную трубку, оскільки вона в результаті стискування щільно прилягатиме до кабелю.
  • Дисек підключається до тюнера шляхом прикручення.

Виконання налаштування антени

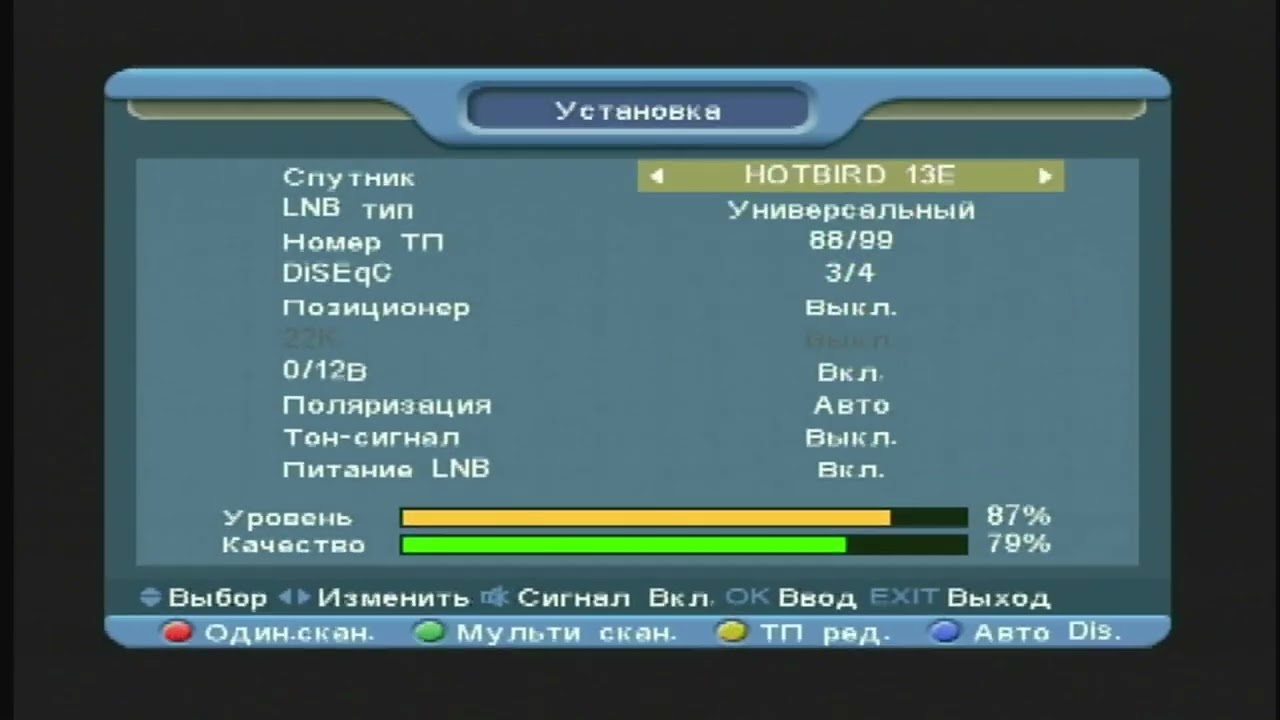

Перш ніж буде зроблено налаштування супутникової антени своїми руками варто перевірити, чи усі дроти знаходяться на своїх місцях. У тюнері необхідно виставити такі показники, як частоти, швидкість і полярність. Одна смужка, що з’явилася на ресівері, означає підключення антени і отримання сигналу, а друга покаже його міру. Він повинен досягати 40%, якщо налаштування виконані правильно. Потім користувач зробить налаштування сигналу. У цих цілях можна використати спеціальний прилад для налаштування супутникових антен.

налаштування супутникової антени

На фото налаштування супутникової антени

Збільшення рівня сигналу за допомогою повернення пристрою

Збільшення рівня сигналу за допомогою повернення пристрою

В даному випадку налаштування робиться завдяки повільному переміщенню тарілки до упору в одну із сторін. Якщо сигнал все ж відсутній, прилад необхідно опустити по кріпленню на декілька міліметрів. Його переміщають вліво, і якщо налаштування не вдалося, знову опускають антену до отримання позитивного результату.

Зверніть увагу!

Сигнал буде отриманий у разі появи смуги жовтого кольору.

У цьому положенні вимагається закріпити антену. Її треба обережно перемістити вліво і стежити за мірою сигналу. Якщо він не покращав, тарілка повертається на своє місце. Такі маніпуляції дозволяють визначити, в якому положенні прилад отримуватиме хороше мовлення.

Збільшення рівня сигналу за допомогою повернення конвертера

Посилення якості сигналу також можливо, якщо повернути конвертер. Спочатку його пересувають за годинниковою стрілкою, а після-у зворотний бік. При цьому треба уважно стежити за тим, в якій позиції рівень сигналу підвищився. Конвертер можна розташувати до дзеркала супутникової тарілки, якщо кріплення є надійним. Як можна побачити, самостійно встановити антену нескладно, але її налаштування може викликати утруднення.

налаштування розміщення супутникової антени

Налаштування розташування антени

Налаштування конвертера

Оскільки супутникова тарілка вже пройшла налаштування, виконати аналогічну процедуру для конвертерів не складе труднощів. Для цього вибираються наявні показники (полярність, швидкість і частоти), які визначаються залежно від моделі приладу. Налаштування виконується після вигинання кронштейна, який кріпить пристрій. Конвертер починають повертати з лівого кута, розташованого вгорі з рухом в протилежну сторону, а потім назад. Таку процедуру необхідно робити до появи сигналу. При його відсутності, установка була зроблена неправильно.

Власноручна установка і налаштування супутникового телебачення дозволяє істотно заощадити засоби.
