При спорудженні даху основна увага приділяється зовнішньому покрівельному матеріалу, але при плануванні робіт мало хто замислюється про те, як правильно виконати решітування такої конструкції. Адже саме від неї залежатиме дуже багато, на бруси решетування кріпиться будівельний матеріал, вона забезпечує жорсткість і міцність такого покриття.

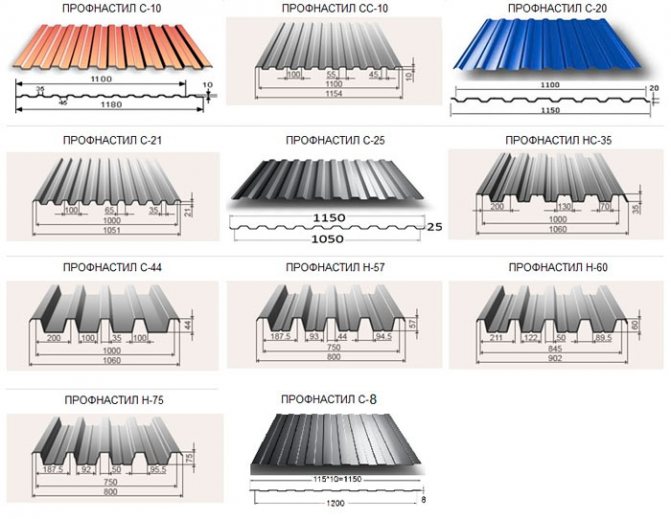

Структура листа профнастилу

У цій статті ми розглянемо систему облаштування для решітування даху, основні моменти монтажу профнастилу. Поговоримо також про підбір профнастилу та розрахунок кроку елементів решетування.

Переваги використання профнастилу

Профлист має численні переваги при укладанні, головними з яких є його невелика вага, малі навантаження на кроквяну систему і, як наслідок, можливість значної економії на обрешітки, що малоймовірно при використанні інших матеріалів. Крім того, профнастил можна укласти навіть на дахи, що мають порівняно невеликий кут нахилу, він забезпечить надійний захист при дощах і снігопадах.

З інших переваг слід відзначити міцність та довговічність профнастилу, його стійкість до багатьох типів впливів, екологічність та безпеку. Використовувати цей універсальний будівельний матеріал можна при спорудженні житлових будинків та дач, господарських будівель та гаражів, навісів та альтанок.

Гофра різного типу надає необхідної жорсткості матеріалу, він успішно протистоїть навіть сильним вітровим навантаженням, що робить його ідеальним варіантом при спорудженні парканів і дахів.

Надійність при монтажі забезпечує кріплення шурупами, які вкручуються у западину хвилі і мають гумові прокладки, що захищають покриття від пошкоджень. Для профнастилу можливий і вибір різних конструкцій решетування, що залежатиме від кута нахилу покрівлі та типу самого профлиста.

Так, при збільшенні висоти і ширини гофри крок решетування також збільшується, а в деяких випадках можна використовувати навіть суцільну решетування.

Вам може бути цікаво: Сайт про фундамент.

Правила монтажу

Щоб зрозуміти, яка решетування знадобиться для монтажу профлиста, необхідно визначитися з видом матеріалу.Несучі та універсальні марки з висотою хвилі від 35 мм, виготовлені на основі листа оцинкованої сталі товщиною 0,6-0,7 мм, настилають на основу із шириною кроку 1-1,5 м.При цьому несуча здатність такого даху становитиме 600 кг, завдяки чому його можна легко обслуговувати. Дешевший стіновий профнастил з висотою хвилі менше 21 мм вимагає облаштування більш надійної суцільної основи, так як листи покрівельного матеріалу не мають достатньої міцності, щоб не деформуватися під вагою снігу. Обрешітка під профнастил організується відповідно до таких рекомендацій:

• Обрешітка кріпиться до рейок контробрешітки, які встановлюються вздовж крокв і фіксують гідроізоляційний матеріал.
• Кращими елементами кріплення для дерев’яної конструкції вважаються цвяхи, а для металевої – саморізи.
• Монтаж обрешітки під профнастил завжди починають знизу вгору. Перша дошка, яка кріпиться вздовж карнизу покрівлі, називається основна. Вона виготовляється із брусків із більшою товщиною.
• Рейки обрешітки повинні розташовуватися горизонтально. Щоб уникнути «перекосів», досвідчені майстри на потрібній висоті натягують трасувальний шнур.
• Кожна рейка обрешітки кріпиться до кроквяної ноги двома цвяхами або шурупами для запобігання вивертанню бруска під впливом інтенсивних навантажень.

Досвідчені майстри звертають увагу, що, якщо довжина покрівлі більша, ніж максимальна довжина наявного металопрофілю або рейки, можна зробити решітку зі складових елементів. Однак, у цьому випадку забороняється з’єднувати рейки сусідніх рядів на одній кроквій нозі.

Типи покрівель із профнастилу

Типи конструкцій дахів.

Сьогодні використовуються два типи покрівель під укладання профнастилу: односхилі та двосхили. Кут нахилу може змінюватись від нуля до шістдесяти градусів, залежно від того, який вид профнастилу та решетування буде застосовуватися. Часто профнастил вибирається для спорудження господарських будівель, це прості односхилі дахи.

Останнім часом завдяки наявності широкої гами кольорового полімерного покриття профнастил став застосовуватися для створення незвичайних, дуже привабливих покрівель для житлових будівель.

При виборі схилу даху необхідно звертати увагу на кліматичні умови регіону, тип профільованого листа, можливість влаштування того чи іншого варіанту. Саме від цього залежатиме складність робіт, що проводяться, міцність і надійність самої конструкції даху.

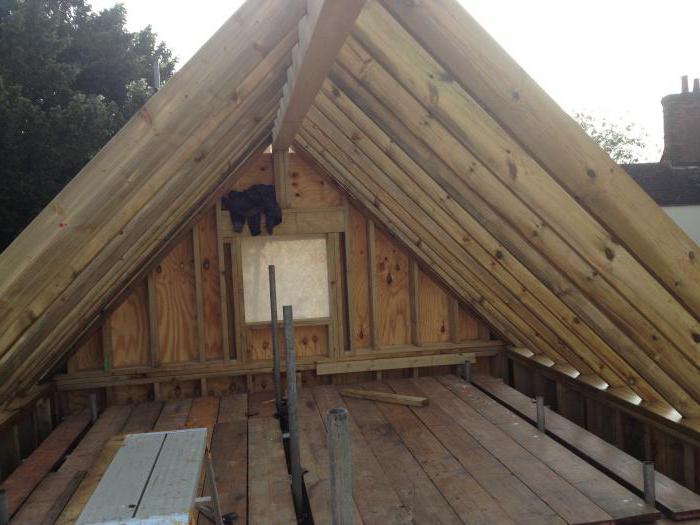

Обрешітка під профільований лист

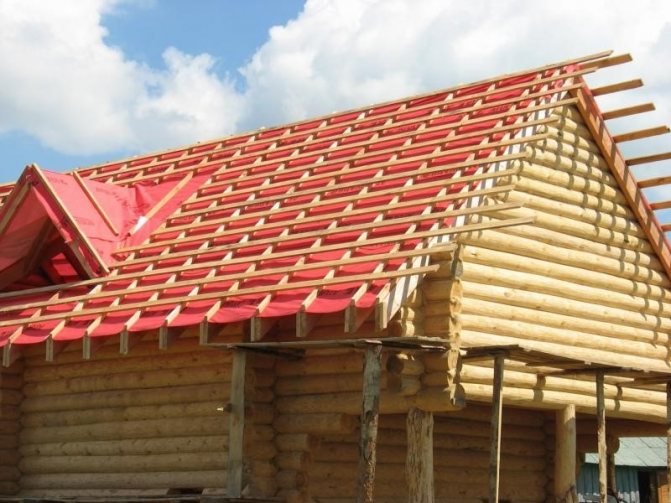

Обрешітка під профнастил являє собою дерев’яні бруси, які укладаються перпендикулярно кроквяним ногам і кріпляться за допомогою цвяхів.Наявність цієї конструкції забезпечує міцність та надійність, рівномірний розподіл усіх навантажень.

За відсутності решітування покрівля навряд чи буде надійним і міцним, крім того, покрівельний матеріал монтується безпосередньо до цієї конструкції.

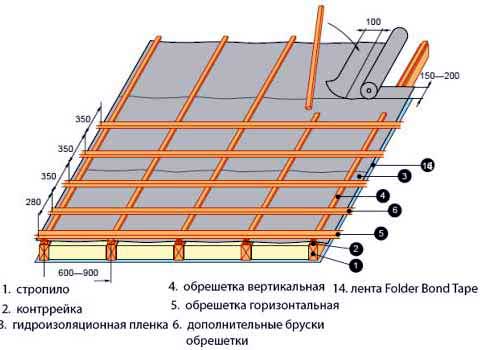

Схема пирога гідроізоляції та обрешітки покрівлі.

Серед переваг обрешіток треба відзначити такі, як:

• легкий, швидкий монтаж – часто рейки кріпляться просто звичайними будівельними скобами;
• універсальність;
• функціональність. Обрешітку зручно використовувати для проведення різних комунікацій, електричних кабелів та іншого.

Виконують решетування з дерев’яних жердин, теса або дощок врозрядку або впритул, що залежить від особливостей самої покрівлі і матеріалу, що покриває її (про те, яким повинен бути крок окремих елементів, ми поговоримо пізніше). Під решетування укладається шар утеплювача і гідроізоляції, саме тут залишається необхідний для профнастилу вентиляційний зазор.

До особливостей укладання треба віднести те, що суцільний настил виконується навколо вентиляційних труб, димоходів, пожежних люків та інших конструкцій, які потребують додаткової жорсткості.

Вибір матеріалу

Ладами називають основу, на яку настилають покрівельний матеріал, виготовлений з дерев’яних рейок або металопрофілю, покладених перпендикулярно кроквяним ногам.Вона рівномірно розподіляє навантаження на кроквяні ноги, запобігаючи деформації поверхні даху. Профлист монтується на суцільну або решітчасту решетування відповідно до технічних характеристик матеріалу. Для виготовлення цього елемента кроквяної системи використовують:

• Деревину. Натуральне дерево є найпоширенішим матеріалом, з якого виготовляється решетування під профнастил. Воно легке, міцне, завдяки чому дозволяє створювати міцні, надійні конструкції. Пристрій основи з дерева виконується за допомогою необрізної або дошки обрізної шириною 150 мм і товщиною 40-50 мм. Нестача дерев’яної основи полягає в тому, що деревина горить, при контакті з водою гниє, поступово втрачаючи міцність. Щоб продовжити термін експлуатації,дошки обробляють вогнебіозахистом.

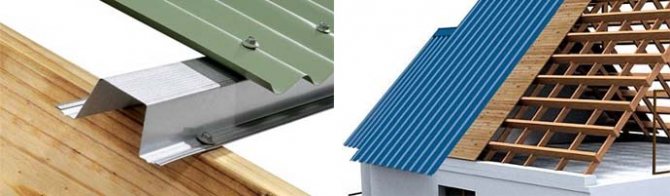

• Метал. У виробничому будівництві для організації основи під профнастил часто використовують металопрофіль. Металеві конструкції не мають обмеження по довжині, а також мають більшу міцність при меншій вазі. Влаштування основи з металу дозволяє збільшити крок між елементами до 1-1,5 м. Металеві елементи при контакті з водою з часом покриваються іржею, поступово деформуючись. Однак, термін експлуатації основи з металу більший, ніж у дерев’яних конструкцій.

Важливо! Влаштування покрівлі з профлиста починається з настилу решетування. Щоб визначити, матеріал, оптимальний переріз елементів і крок між ними, потрібно зробити розрахунок. Обчислення ґрунтуються на визначенні навантаження, яке передає на основу даху покрівельний пиріг.

Кут нахилу покрівлі

Під час спорудження конструкції даху важливо не тільки правильно укладати листи, але й дотримуватись куту нахилу. Від кута залежить вибір типу решетування, її крок, нахльостування самого профнастилу при кріпленні. Дахи можуть мати ухил:

Схема розрахунку кута схилу покрівлі.

• до дванадцяти градусів (обов’язково застосування спеціального силіконового герметика під час укладання листів);
• до п’ятнадцяти градусів;
• від п’ятнадцяти до тридцяти градусів;
• понад тридцять градусів.

При цьому решетування може бути суцільним або з кроком від трьохсот до шестисот п’ятдесяти міліметрів.

Сам кут нахилу визначається залежно від призначення будівлі, кліматичних умов місцевості, передбачуваного обсягу дощових, снігових опадів, вітрових навантажень.

Для деяких регіонів необхідно робити невеликі кути, щоб уникнути виникнення парусності, а для інших таких проблем просто не існує.

Вибір решетування

Вибір конструкції решетування багато в чому залежить від кута нахилу самої покрівлі. Крім того, крок і розміри залежать від висоти гофри профнастилу, типу покрівлі (односкатна або двосхилий).

Види обрешітки для покрівлі.

При куті нахилу даху до п’ятнадцяти градусів слід використовувати профнастил типу С20, решетування в цьому випадку буде суцільним, а сам покрівельний матеріал піде нахлестом у дві хвилі. Якщо використовується профільований лист С35, то обрешітка повинна готуватися з кроком триста міліметрів, а нахльост – в одну хвилю.

У поодиноких випадках допускається робити крок розміром 650 міліметрів. Від п’ятисот міліметрів крок обрешітки може виконуватися при покупці профнастилу марки С44 або вище.

При ухилі даху більше п’ятнадцяти градусів необхідно робити решетування, яке має крок від 350 міліметрів до 500 – все залежатиме від маркування профільованого листа, що купується.

Принципи розрахунку решетування під профнастил

Як і більшість покрівельних покриттів, профільований лист кріпиться до решетування. Крок обрешітки під профнастил обумовлений у будівельних нормах.У СНиП вказані вимоги до цього параметра, виходячи з кута нахилу схилу даху

:

• при мінімальному ухилі покрівлі для монтажу профнастилу необхідна суцільна обрешітка або обрешітка з кроком, що не перевищує 400 мм (вибір залежить від товщини металу і марки матеріалу, що використовується);
• при середньому ухилі дерев’яна основа може монтуватися з кроком 300 – 650 мм;
• якщо покрівля має великий кут нахилу, крок може становити до 1000 мм;
• окремі марки профнастилу, що мають високу жорсткість, можуть монтуватися з кроком решетування до 300 або 400 мм, якщо кут нахилу ската становить більше 8 градусів.

Більш детально із залежністю кроку решетування від марки профілю можна ознайомитись завдяки таблиці

:

Таблиця. Залежність кроку обрешітки від марки профнастилу

При проектуванні покрівельної системи слід визначитися з матеріалом фінішного покриття. Виробники профнастилу у супровідній документації вказують вимоги до укладання конкретного матеріалу. Рекомендується виконувати розрахунок решетування під профнастил, відповідно до параметрів, вказаних виробником (вони не виходять за межі вимог СНіП).

У приватному будівництві нерідко вибирають профнастил з профілем заввишки 35 мм із сталевого листа завтовшки 0,6-0,7 мм. Такий матеріал може монтуватися на латину з кроком до 1,5 метрів, при цьому покрівля розрахована на навантаження до 600 кг на квадратний метр. По такому даху можна безбоязно переміщатися при очищенні чи ремонті, але слід зазначити, що дана конструкція підвищеної міцності дещо дорожча, ніж покрівля з профнастилу меншої жорсткості.

Якщо передбачається використовувати профнастил з висотою профілю 21 мм і менше, крок решетування під профнастил повинен бути мінімальним, або монтується суцільна решетування. Даний покрівельний матеріал не розрахований на високі навантаження, для нього потрібна міцна основа, щоб уникнути деформації листів.

Профільований лист з висотою профілю від 44 мм у приватному будівництві практично не використовується, тому що цей матеріал призначений для облаштування покрівлі промислових споруд

.

Підготовка матеріалу для решетування

Щоб розрахувати кількість необхідного пиломатеріалу, необхідно знати довжину та ширину ската, а також розрахувати крок. Крім того, слід врахувати, що у ковзана та карниза слід монтувати по дві дошки, щоб забезпечити необхідну міцність покрівельного настилу. Посилення вимагають місця примикання до пічних труб, слухових вікон, вентиляційних коробів і т.д. До результату обчислень слід додати ще 10%, так як у процесі монтажу пиломатеріал доведеться підрізати до необхідних розмірів.і частина піде у відходи.

Переріз бруска повинен становити не менше 50×50 мм. Також обрешітка може виконуватися з дошки обрізної або необрізної товщиною 50 мм. Потрібно використовувати добре просушений пиломатеріал. Рекомендується використовувати бруси та дошки з ялини, сосни, бука, вільхи. Матеріал може бути не фугованим, але слід звернути увагу на прямолінійність його поверхонь.

Дошки та брус не повинні бути пошкоджені, при необхідності поверхню елементів слід підправити.

Обрешітка під профнастил експлуатується в умовах підвищеної вологості, тому великий ризик пошкодження дерев’яних елементів грибком та мікроорганізмами. Щоб запобігти гниття деревини, пиломатеріал потрібно обробити антисептиками. Також потрібна протипожежна обробка елементів покрівлі. Сьогодні випускаються спеціальні склади для вогнебіозахисту, які дозволяють проводити обидва види обробки за один раз.

Допускається обробляти вже готову решетування, але конструкція покрівлі буде значно ефективніше захищена, якщо вона монтується з елементів, які заздалегідь якісно просочені вогнебіозахисним складом.

Встановлення решетування

Схема структури даху із профнастилу.

Монтаж обрешітки дуже простий, починається він зі зміцнення вздовж карниза першої дошки, яка буде товщою за інші. Монтується вона на спеціальні, попередньо прибиті до кроквяних ніг рейки, які йдуть перпендикулярно. Такі рейки забезпечують наявність необхідного для профільованого листа вентиляційного зазору.

Крок обрешітки залежить від багатьох факторів, про які ми вже говорили і ще говоритимемо, рекомендований розмір – п’ятдесят сантиметрів. У ковзана даху необхідно прикріпити відразу дві дошки решетування, що забезпечить підвищену надійність змонтованого профнастилу.

Монтаж даху

1. Монтаж даху проводять у суху безвітряну погоду.
2. Профільовані листи піднімають на рівень монтажу за допомогою мотузок, втягуючи їх у напрямку профілю по схилу даху. Підйом регулюється людьми із землі та ковзана даху.
3. Монтаж даху з профнастилу починають з нижнього ряду та від фронтону, якщо величина листа передбачає вертикальне нахльостування. При цьому формується звис: карнизний (20-30см) і фронтонний (5-7см). Якщо довжини листа не вистачає на весь дах, можна складати скат із кількох аркушів:

• по вертикалі, коли до нижнього кріпиться зверху наступний, і таке інше; потім послідовність повторюється у 2-му вертикальному ряду;
• по горизонталі, коли спочатку укладається вздовж карниза весь горизонтальний ряд, потім другий. і т.д.

• Горизонтальний нахлес для покрівельного профнастилу визначається в одну хвилю, лист кріпиться 6-7 саморізами знизу і з боків, виключно, у западини.
• Вертикальний нахльост становить 15-20см, що залежить від ухилу даху. Чим ухил менше, тим більше накладення листів більше. Крім того, просвіт між ними закладається герметиком.
• Для захисту від поривів вітру використовують торцеві планки, які укладають, починаючи від карниза та виводячи до ковзана даху, після повного покриття скатів, при цьому нарощуючи на 5-10см. Вони кріпляться як до торця фронтону, так і до самої покрівлі з кроком до 1 метра і повинні накрити хоча б одну хвилю покриття.
• Планки коника встановлюють внахлест до 20см, з додатковим ущільнювачем і кроком до 30см. Між ковзаном і ущільнювачем правильно залишити невеликий зазор, з метою вентиляції.
• Особливої ​​уваги вимагає закладення вузлів примикання покрівельного матеріалу та стіни. Тут використовуються кутові планки із тупим кутом. Кутову планку, укладену внахлест (10-15см) з кроком 20-30см, не тільки кріплять шурупами до двох поверхонь – стіни і покрівлі, але закладають силіконовим герметиком. При поперечному примиканні кутова планка повинна відповідати у поперечнику прямому куту.

Конструкція даху із профнастилу.
