Стовпчасті типи фундаментів.

Стовпчастий фундамент– Виконується з цегли, бетону, дерев’яних і залізобетонних стовпів, металевих труб. За трудовими витратами і витратами матеріалу такі фундаменти в 1,5 — 2 рази дешевші за стрічкові. У певній місцевості стовпчастий фундамент особливо ефективний, наприклад, будівництво будинку в пучинистих ґрунтах при їх глибокому промерзанні.

Стовпчастий фундаментпід цегляні або бетонні стіни є конструкцією, що складається з окремих стовпів. Відстань між стовпами має бути 1,5 – 2,5 метра. Їх встановлюють у кутах будинку та в місцях перетину стін, на глибину нижче за промерзання ґрунту. На дні влаштовується піщана подушка чи кам’яна плита. Перетин стовпів з цегли повинен бути 51 Х 51 см, при будівництві легких будівель допускаються кутові стовпи з цегли перетином 38 Х 38 см і проміжні 38 Х 25 см.лезоцегляні або залізобетонні перемички, що сприймають вагу стіни. Стовпчасті типи фундаменту можуть влаштовуватись збірними залізобетонними.

Гідність стовпчастого фундаменту – низька витрата матеріалу та невеликі трудові витрати.

Недоліки стовпчастого фундаменту – складність зведення цоколя і не придатний для будівництва стін великої маси.

Параметри

Вироби, що випускаються згідно з чинними нормативними документами, відрізняються висотою 30 і 40 сантиметрів. Це передбачено державною системою стандартизації, що класифікує ребристі плити з армованого бетону. Залежно від встановлених стандартів при виробництві габаритні розміри виробів можуть відрізнятися.

Для виробів висотою 0,3 м габарити складають:

• довжина 5,65 м;
• ширина 0,935 -2,985 метра.

На сьогоднішній день підприємства з виробництва ЗБВ випускають у продаж різні види плит гост: конструкційного особливо важкого, легкого, силікатного досить щільного бетону.

Стрічкові типи фундаментів.

Стрічковий фундамент– зводиться для будівель з важкими стінами та перекриттями, за наявності підвалу.

Стрічковий монолітний залізобетонний фундамент.

1. піщана подушка. 2. бетонна опорна армована подушка. 3. стіна фундаменту. 4. дренаж. 5. засипка непучинистим ґрунтом. 6. вимощення. 7. гідроізоляція з грн.ройду. 8. стінка цоколя, з цегли. 9. залізобетонна плита перекриття. 10. гідроізоляція. 11. залізобетонна підлога.

Стрічкові типи фундаментів влаштовують шириною не менше товщини стіни з цегли, бетону, кам’яного щебеню, политого цементним розчином і т.д. З метою економії допускається замінювати нижню частину фундаменту на піщану подушку, товщиною не більше половини висоти фундаменту. Розташовувати фундамент необхідно нижче рівня промерзання ґрунту, інакше можлива поява тріщин.

Стрічковий фундамент буває:

Монолітний – для виготовлення використовується бетон чи залізобетон. При будівництві потрібна опалубка. Перевагою такої конструкції є водонепроникність і підходить для будинків будь-якої форми. Збірний – для виготовлення використовують бетонні блоки, які ставляться на розчин. Зводиться така основа швидше та простіше, але має вищу ціну і може пропускати воду.

Недоліками стрічкових фундаментів є їхня масивність і високі трудові витрати.

Різновиди та позначення елементів перекриттів заввишки 30 см

Висота – це найголовніша відмінна риса

Плити ребристі зменшеної висоти, що становить 30 сантиметрів, відрізняються місцем розташування:

• у рядах, де застосовуються типорозміри виробів, що маркуються П1;
• в інтервалі між опорними колонами, де встановлюються елементи П2;
• у замкнутому контурі, поєднуючи капітальні стіни та опорні колони, де здійснюється монтаж продукції, що позначається П3.

Маркування, передбачене стандартом, містить необхідну інформацію для замовлення продукції:

• Типорозмір, що характеризує максимальне значення навантаження, що сприймається.
• Тип арматури.
• Різновид бетонного складу.
• Особливості конструкції пов’язані з наявністю вентиляційних отворів, що позначаються в залежності від розміру цифровим індексом 1, 2 або 3.

Плити ребристі, що маркуються абревіатурою П2-АтVЛ-Н-2, розшифровуються наступним чином:

• П2 – позначення типорозміру;
• АтV – типорозмір сталевої арматури;
• Л – характеризує легкий бетон, з якого виготовлено продукцію;
• Н – літерне позначення нормальних умов із відсутністю агресивних чинників;
• 2 – свідчить про наявність вентиляційного отвору діаметром 0,7 метра.

Плитні типи фундаментів.

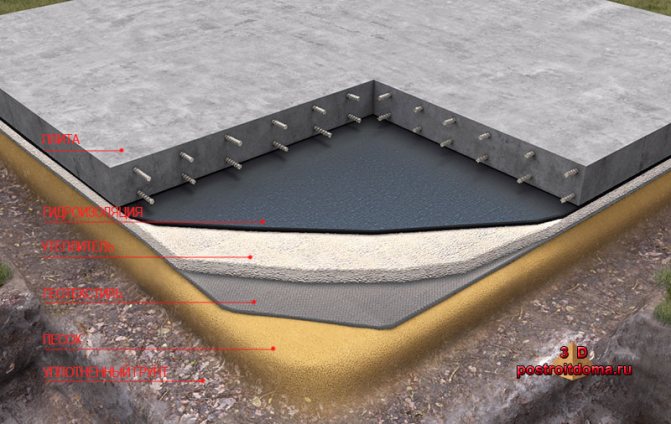

Плитні типи фундаменту є різновидом дрібнозаглиблених стрічкових. Конструкція плитних фундаментів – суцільна або решітчаста залізобетонна плита. Побудувати будинок своїми руками із застосуванням цієї основи доцільно на пучинистих, рухливих і просадних ґрунтах, при не глибокому заляганні ґрунтових вод. Такий тип фундаментів «плаває» на поверхні ґрунту. Плитний фундамент має велику несучу здатність, не вимагає великих земляних робіт при будівництві. До недоліків можОднак віднести велику кількість будматеріалів, що призводить до високої ціни на будівництво.

Плитний фундамент.

Класифікація та маркування продукції заввишки 40 см

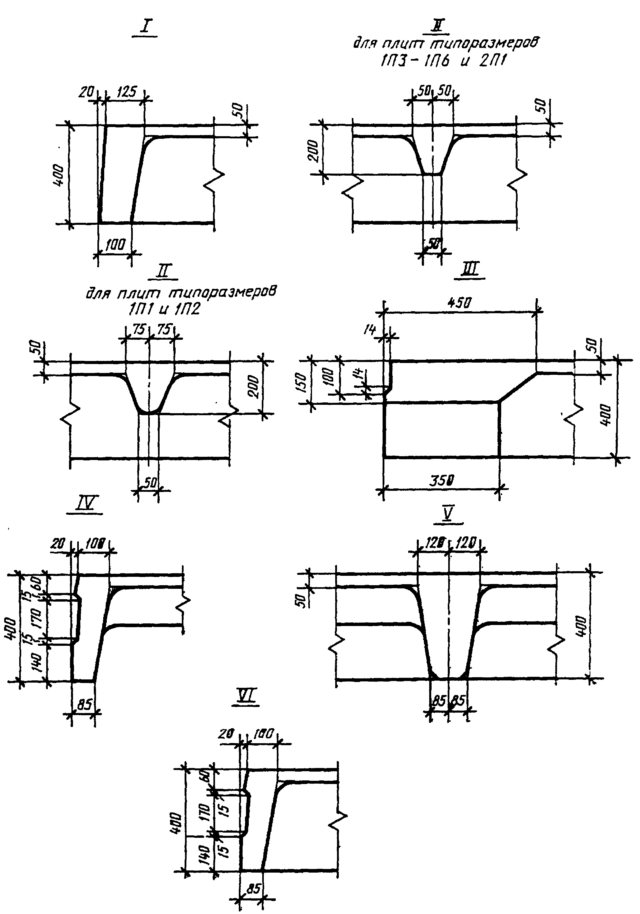

Плити ребристі, висота яких складає 0,4 метра, виготовляються згідно зі стандартом, який поділяє їх на класи, що регламентують конструктивні особливості продукції.

Якщо потрібно будувати великі конструкції, варто задіяти продукцію заввишки 40 см

Залежно від того, як контактують плити ребристі перекриття з опорною поверхнею капітальної стіни будівлі, вони поділяються на такі види:

• Вироби, що спираються на поверхні полиць ригелів, марковані 1П. Існує 8 різних типорозмірів опорних конструкцій, що маркуються від 1П1 до 1П8.
• Продукцію, що маркується 2П, що контактує при встановленні з верхньою частиною опорних балок. Відповідно до стандарту, підприємствами-виробниками випускається один тип цієї продукції, що позначається 2П1.

Сталеві прутки, що застосовуються для посилення бетонного масиву, можуть бути:

• у попередньо напруженому стані. Використовуються для типорозмірів 1П1, 1П2, 1П3, 1П4, 1П5, 1П6, а також 2П1;
• у ненапруженому. Бетонуються у вільному стані для типів 1П7 та 1П8.

Маркування, що позначається на виробах, містить такі дані:

1. Інформацію про габаритні розміри, яким відповідають зусилля, що максимально сприймаються.
2. Класифікація арматурних елементів.
3. Показники характеристик міцності та проникність бетонного масиву.
4. Конструктивні особливості, пов’язані з наявністю вирізів та заставних елементів.

Розглянемо розшифрування абревіатури 1П1-3Ат-VIТ. Літерні та цифрові індекси в позначенні містять таку інформацію:

• 1П1 – типорозмір, відповідно до якого виробляються ребристі плити перекриття. Довжина цього виробу становить 5,55 м, ширина 2,985 м;
• 3 – характеризує третю групу по несучій здатності;
• Ат-VI – Індекс, відповідний особливостям арматурного посилення;
• Т – скорочене позначення важкої марки бетону М400, що використовується в умовах впливу газоподібних складів зі слабким ступенем агресивного впливу.

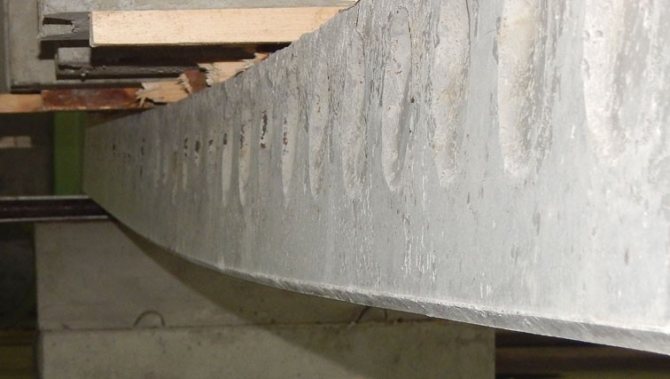

Особливості перекриттів монолітного типу

Перекриття являють собою суцільні з/б конструкції армованого типу. Їхнє застосування актуальне при підвищених вагових навантаженнях, насамперед – у багатоповерхових будинках. У приватному будівництві до їх основних переваг відносять можливість скорочення витрат на монтаж за рахунок самостійного виконання окремих або всіх етапів робіт при мінімальному залученні спецтехніки. Технологія вважається трудомісткою, щоб уникнути помилок розрахунок плити варто довірити фахівцям. Отримані параметри пробезательно враховуються під час підготовки основного проекту будинку.

Зміст:

Види плит

Умовно всі міжповерхові перекриття поділяються на збірні (суцільні або порожнисті, виготовлені на заводі), часторебристі (пористого типу з ділянками з полегшеного матеріалу або порожніх блоків) та монолітні. Останні цінуються насамперед через відсутність швів, цей варіант вибирається при бетонуванні багатоповерхових будівель, заливанні підлог або розмежуванні поверхів в індивідуальних будівлях. Залежно від конструктивного виконання та способу монтажу поділяються на: балкові, безбалочні (найболїї затребуваний при будівництві приватних будинків різновид з гладкою поверхнею), з незнімною опалубкою (одночасно виконує роль теплоізоляційного прошарку) і укладені на сталевий настил. Останні цінуються за зменшення трудомісткості та можливість зниження товщини та маси.

Особливості та переваги монолітного перекриття

До плюсів відносять:

1. Міцність та монолітність (відсутність швів), і, як наслідок – забезпечення рівномірного навантаження на фундамент та несучі стіни.

2. Можливість спирання на колони. Це дає більше свободи в процесі планування порівняно з варіантом закладки збірних плит перекриття готових заводських елементів стандартного розміру.

3. Безпечне облаштування балкона без потреби у додаткових опорах за рахунок монолітності основної горизонтальної конструкції.

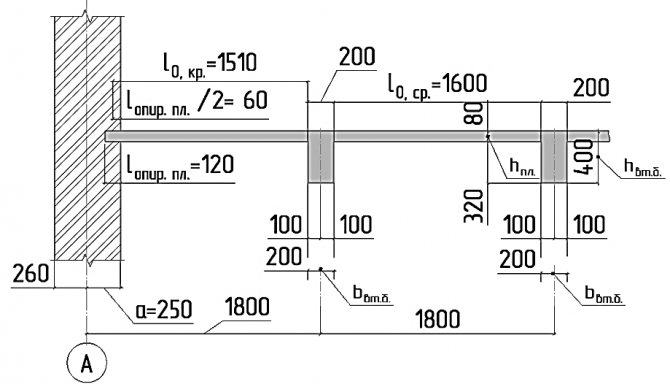

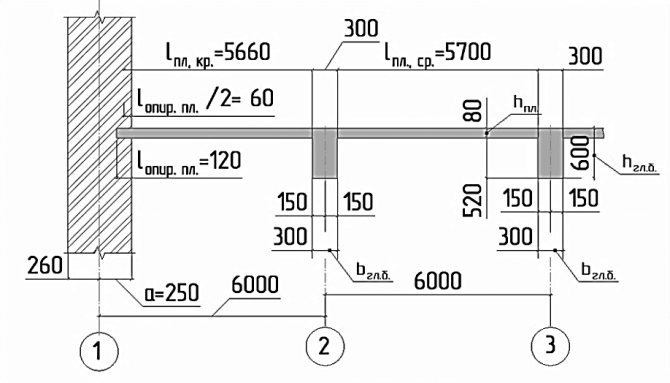

Розрахунок плити, складання схеми армування

В ідеалі проектування довіряється фахівцям, вони допоможуть підібрати варіант із правильно розподіленими навантаженнями, оптимальний у плані «надійність-вартість будматеріалів». Вихідними для самостійного розрахунку є розміри перекриття з обов’язковим урахуванням ширини опорних майданчиків. Товщина моноліту вибирається виходячи з максимальної величини поздовжнього прольоту (рекомендоване для безбалочних конструкцій співвідношення – 1:30, але не менше 15 см). Для перекриттів не більше 6 м мінімум становить 20 см, понад 6 розглядаються варіанти з посиленням їх ребрами жорсткості. У різновидах балкового типу враховується крок опор (відповідно, мінімальна висота знаходиться шляхом його поділу на 30).

Розрахунок плити починається з визначення її власної ваги: ​​середня густина залізобетону (2500 кг/м3) множиться на товщину перекриття. Норма тимчасового навантаження (ваги меблів, обладнання та людей) для житлових будівель – 150 кг/м2, з урахуванням 30 % запасу її збільшують до 195-200. Загальне максимально можливе навантаження отримують шляхом складання цих величин.

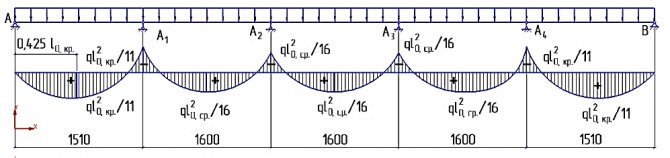

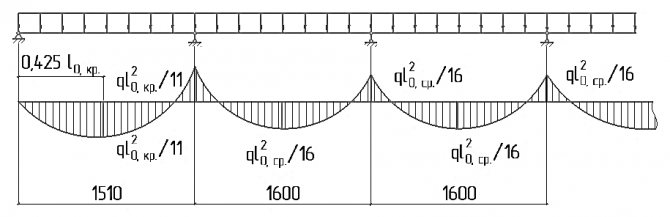

Для перевірки перерізу арматури розраховується максимальний згинальний момент, формула залежить від способу розподілу ваги. Для стандартного безбалочного перекриття, що спирається на дві несучі стіни Мmax = (q·l2)/8, де q – загальне навантаження, кг/см2, l2 – ширина прольоту. Ця формула є найпростішою, за відсутності арматури у зонах максимального стиснення бетону чи нерівномірному розподілі ваги вона ускладнюється.

Для перевірки перерізу арматури обчислюється коефіцієнт, що враховує розрахунковий опір будматеріалів (довідкові величини залежать від обраного класу міцності розчину та марки сталі). Отримане значення відповідає мінімально допустимій площі металу при поперечному розрізі плити. Воно порівнюється з попереднім, при перевищенні потрібно посилення схеми (зниження кроку осередків або використання стрижнів з більшим діаметром).

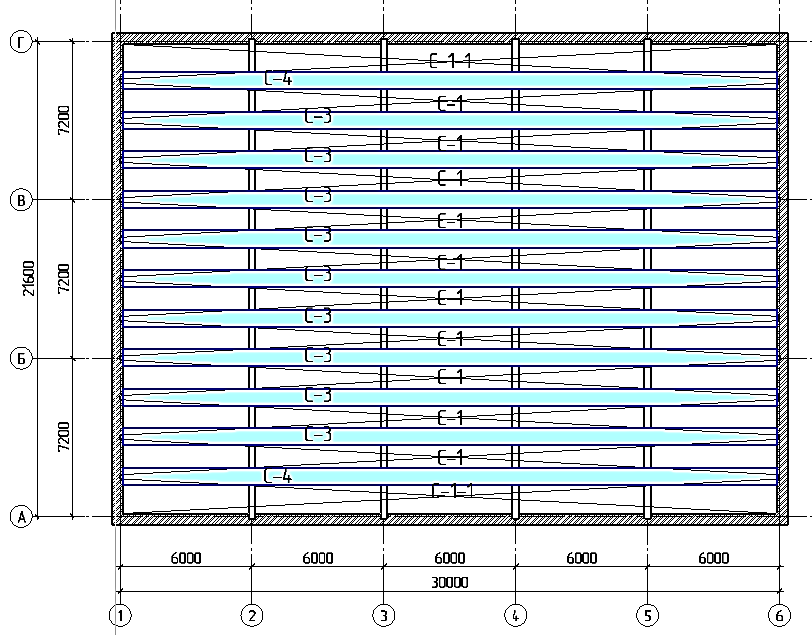

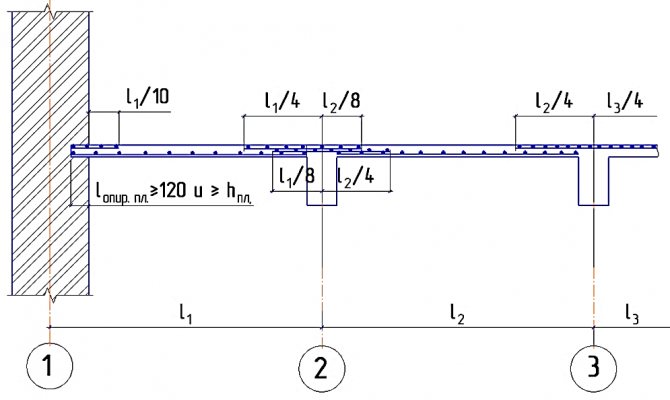

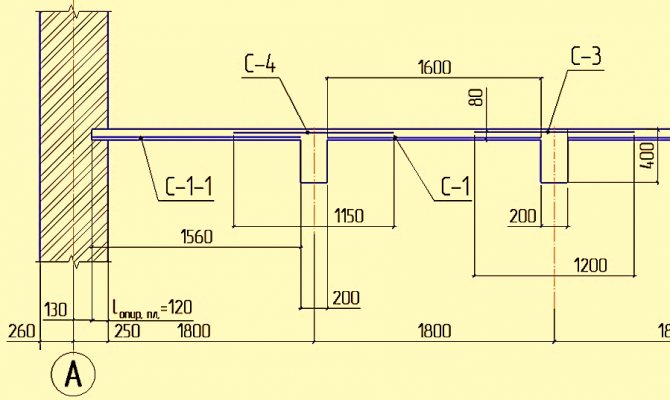

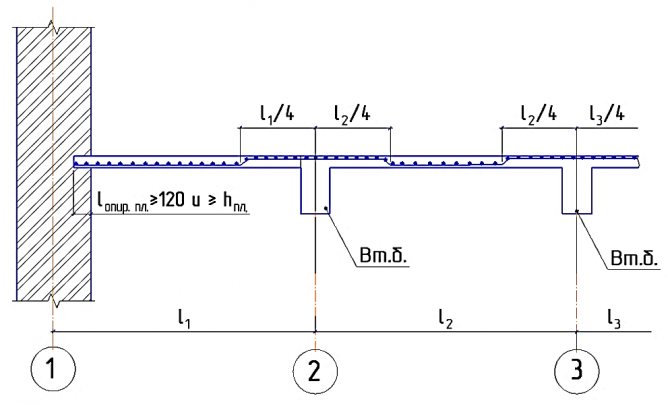

Через складність розрахунок зазвичай довіряють фахівцям, при його пропусканні вибирається шахова схема з двох сіток (нижньої та верхньої) з кроком осередків 20×20 см і товщиною стрижнів у межах 10-14 мм (гарячекатана сталь). Передбачається як посилення у центрі монолітної плити, ділянках з підвищеними навантаженнями та місцях зіткнення з опорами, так і запас на заходження перекриття на стіни (залежить від міцності будматеріалів – від 150 мм для цегли до 250 для пористих бетонів). Поздовжні та поперцеві прути по можливості укладаються нерозривними, при порушенні цієї умови виконується їх нахльостування – не менше 40 см.

Основні етапи монтажу

Укладання починається з розрахунку та закупівлі будматеріалів (в ідеалі – використовуються дані проекту). Готуються опалубні конструкції: щити з товстої вологостійкої фанери, металу або пластику, бруси та телескопічні підпірки (1 шт/м2), обладнання для приготування, подачі та ущільнення бетону, інструмент для загинання арматури та спеціальні підставки. При необхідності по периметру несучих стін закладається армопояс, така потреба виникає при зведенні перекриттів у будинку з газобетону.a.

Основні етапи включають:

• Складання та встановлення опалубки.
• Розміщення армокаркасу.
• Заливання монолітної плити бетоном, ущільнення та вирівнювання.
• Вологий догляд за розчином, укриття, демонтаж опалубки через 28 днів.

1. Вимоги до опор та щитів.

Монтаж має на увазі заливку бетону в герметичну горизонтальну опалубку, перевага надається спеціальним збірно-розбірним конструкціям. Щити в принципі нескладно зробити самому із фанери завтовшки не менше 20 мм (дошки краще не використовувати через складності при підгонці). Обов’язковою умовою є встановлення телескопічних металевих стояків (при зведенні перекриття першого поверху будинку вони замінюються стаціонарними опорами). За їх відсутності допускається заміна колодами діаметром не меншее 8 см, але слід бути готовими до проблем при підганянні рівня.

Для підтримки щитів укладається ригель – поздовжній брус перетином не менше 10×10 см, при необхідності опалубка посилюється поперечними елементами (така ситуація найчастіше виникає під час роботи з саморобками). Щити укладають без зазорів, краї щільно упираються у стіну. При монтажі вертикальних конструкцій враховується величина заходу на несучі системи. Для виключення ризику протікання дно застеляється плівкою, герметичні заводські різновиди багаторазового використання змащуються для полегшення.ня процесу зняття. Етап завершується перевіркою рівня, відхилення неприпустимі.

2. Що потрібно врахувати під час армування?

Посилення металом – головна вимога технології. Передбачається відстань від краю бетону до металу щонайменше 25 мм. З’єднання стиків обв’язується дротом із перетином 1,2-1,5 мм, зварювання не допускається. Для розлучення сіток використовуються заздалегідь підготовлені фіксатори: зі сталі завтовшки не менше 10 мм, з інтервалом до 1 м, аналогічні елементи розміщуються на торцях. Армування монолітного залізобетонного перекриття завершується закладкою з’єднувачів, що забезпечують рівномірне сприйняття ннавантаження на всю систему – через 40 см біля стін, через 70 від неї, з наступним кроком в 20.

3. Нюанси бетонування.

Головна вимога технології – безперервність процесу, в ідеалі розчин замовляється на заводах та заливається за допомогою відповідного обладнання. Рекомендована товщина шару бетону – 20 см, що у більшості випадків збігається з висотою самого перекриття. Мінімальна марка складає М200, з метою посилення теплоізоляційних властивостей та полегшення ваги частина великофракційного високоміцного наповнювача може замінюватись керамзитом, але такий спосіб вимагає схвалення фахівцями (перевірки міцноsti).

Отвори для підведення комунікацій та вентиляційних каналів закладаються до початку заливки, свердління застиглої монолітної плити відноситься до порушень. Етап завершується обов’язковим ущільненням бетону за допомогою глибинних вібраторів. Правила догляду за поверхнею в цілому стандартні, але багато поливати конструкцію водою не можна, на відміну від фундаменту або вертикальних стін вона змочується акуратніше.

Розцінки

Вартість заливки при зверненні до професійних фірм варіюється від 4000 до 9000 грн.ів/м3 (за умови використання опалубки замовника). Підсумкова величина витрат залежить від обраної схеми армування, висоти розташування майбутньої плити (від рівня ґрунту або від позначки попередньої горизонтальної опори) та її товщини, способу розміщення (на колони або стіни), загального обсягу робіт. У перелік послуг будівельних фірм входить установка та демонтаж опалубних конструкцій, збирання армокаркасузгідно з підготовленим заздалегідь проектом (оплачується окремо), безперервне бетонування та догляд за укладеною сумішшю: полив, укриття, при необхідності – прогрів. Перевагою звернення до професіоналів є обов’язковий контроль якості, що проводиться після закінчення міцності.

До переваг закладки перекриття своїми руками відносять скорочення витрат на оплату робіт – до 30 % як мінімум. Для заливки використовуються прості будматеріали – бетон та арматура, економія на них неприпустима. Об’єм розчину розраховується виходячи з товщини та площі плити, довжина та вага металу – за складеною заздалегідь схемою армування. Оренда опалубних конструкцій коштує дорого: мінімальна ціна за м2 – 400 грн.ів на місяць (знімати її раніше не можна).

До додаткових витрат при виконанні робіт своїми руками відносять потребу в спецтехніці та тари для підняття розчину нагору (бадьї-туфельки та крана або бетононасосу). Це не є проблемою при облаштуванні суцільних підлог на цокольних поверхах будинку, але в інших випадках без відповідного обладнання не обійтись. Це пояснюється головною вимогою технології – безперервним процесом бетонування, монолітні перекриття з окремими латками, застиглими в різні дні, поступаються по якостітву залитим за один раз. Мінімальні витрати під час виконання всіх етапів самостійно становлять 3200 грн.ів на 1 м2 при товщині плити 20 див.
