Етапи будівництва чотирисхилий даху

Першим етапом будівництва даху є визначення призначення даху (покриває мансардний поверх, горище тощо), вибір матеріалу покрівлі (залежно від цього буде визначено список матеріалів для будівництва), облік атмосферних умов місця, де експлуатуватиметься дах (вітер, дощі) , сніг).

Вибір вальмового даху надасть будові більшої стійкості до дощових впливів і зробить її міцнішою (кроквяна система більш надійна). Головна відмінність цього виду даху від двосхилий даху полягає в тому, що в ній замість бічних фронтонів розташовуються два трикутні скати даху.

При виборі кута нахилу скатів слід враховувати рівень опадів та вітрові характеристики місцевості. При невеликих та середніх середньорічних опадах кут рекомендується вибирати в межах 4-40 градусів. При сильних снігопадах і затяжних дощах рекомендований оптимальний кут нахилу скатів знаходиться в межах 40-60 градусів.

Як матеріал для покрівлі може бути: рулонна покрівля, черепиця або металочерепиця.

Залежно від усіх вищезгаданих нюансів буде обрано товщину та інші параметри дерев’яної складової чотирисхилий даху.

Кінцевим результатом першого етапу є створення схеми майбутнього даху, на основі якого буде зроблено будівництво.

Опишемо подальшу технологію того, як зробити чотирисхилий дах своїми руками.

Другий етап полягає у побудові основи для даху. Основа використовується для рівномірного розподілу навантаження з покрівлі на стіни, що несуть. Будівництво чотирисхилий даху передбачає основу, яку можна побудувати самотужки – дерев’яний мауерлат та лежні. Під основу для продовження терміну служби покрівлі потрібна гідроізоляція. На гідробар’єр по зовнішньому контуру будівлі мають мауерлат (розмір цього бруса варіюється, або 100х150 мм, або 50х150 мм.).

Лежні – брус, розташований у площині основи кроквяної системи на однаковій відстані від двох бічних мауерлатів. Він служить опорним елементом для підкосів і стійок, тому його укладають на перегородки, що несуть (див. креслення чотирисхилий даху). Великі покрівельні конструкції можуть передбачати кілька лежнів.

Третій етап полягає в безпосередньому монтажі каркасу даху (підстави, крокви, решетування).

Конструктивно відрізняється будівництво даху в будинку з існуючими перекриттями або без них (в даному випадку немає необхідності укладання балок перекриттів, на які будуть встановлені опори).

До встановлення стійок (вертикальних опор каркаса даху) слід підійти особливо ретельно. Потрібно точно витримати кут установки (90 градусів). За найменших відхилень можлива подальша деформація даху. Крок монтажу стояків – до двох метрів.

Влаштування чотирисхилий даху будинку складається з чотирьох площин (скатів). Двох трапецієподібних та двох трикутних. Трапецієподібні скати будуть утворені бічними кроквами, вальмові (трикутні скати) – накосними (діагональними) кроквами.

Упор крокв зверху каркаса здійснюється в коньковий брус (прогін). Цей брус йде поверх вертикальних стійок (можливе пазове з’єднання зі стійками). Відстань між кроквами – від 50 до 150 см (відповідно до плану даху). Рекомендована ширина дошки крокв 150 мм.

Кріплення каркаса проводиться за допомогою куточків та сталевих пластин саморізами (цвяхами). Для зміцнення одержаної конструкції використовують діагональні опори, підкоси, вітрові балки. Вони дозволяють збільшити припустиме навантаження системи.

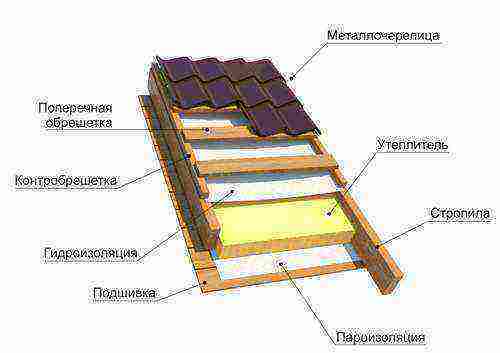

Поверх крокв укладається гідроізоляція. Потім робиться контробрешітка (бруски, які кріпляться на крокви поверх гідроізоляції). Вона потрібна для створення вентиляційного каналу між покрівельним матеріалом, решетуванням та гідроізоляцією. Це дозволить швидко та ефективно виводити вологу. Далі виконується обрешітка – горизонтальні дошки кріпляться від низу до верху до контробрешітки (див. схему пристрою чотирисхилий даху).

Останнім етапом слідує монтаж покрівельного матеріалу. Монтаж здійснюється залежно від параметрів матеріалу. Приклад монтажу металочерепиці.

Таким чином, монтаж чотирисхилий даху – досить трудомісткий процес, який вимагає ретельного підходу. Для більш глибокого розуміння будівлі слід переглянути фото та відео матеріали.

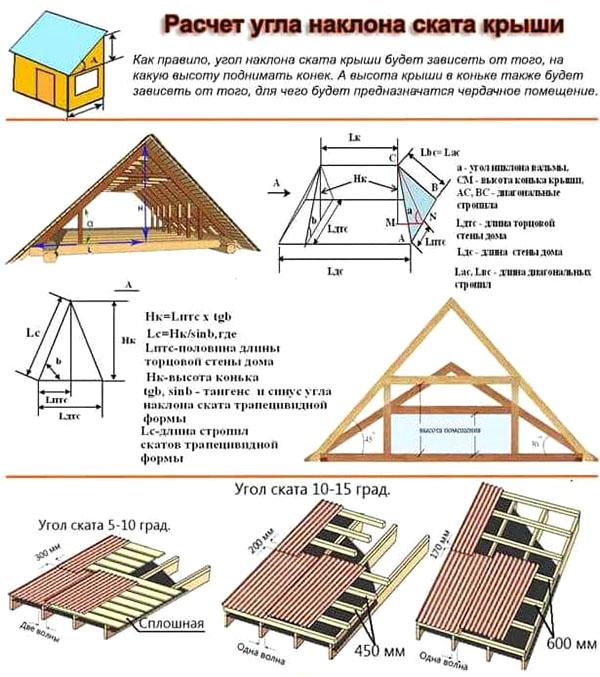

Кут нахилу вальмового даху

На значення даного параметра впливає кілька факторів:

• снігове та вітрове навантаження;
• тип покрівельного матеріалу;
• естетичний вигляд будівлі.

Відповідно, якщо в зимовий час випадає надмірна кількість опадів, кут нахилу скатів має бути максимальним. У вітряній місцевості коник вальмового даху краще опустити. Крім того, при розрахунках слід враховувати максимальне та мінімальне значення кута нахилу самого покрівельного матеріалу, при якому не будуть порушені його функції та властивості. Наприклад, у шиферу рекомендоване значення знаходиться в межах 15-65 °. Порушення зазначених кордонів може призвести до затікання вологи в сти.ки між листами покрівельного матеріалу.

Якщо ж брати до уваги практичність, то при використанні горища як житловий простір, варто розрахувати оптимальну висоту стелі. Її значення може коливатися в межах 1,9-2,1 м. Але економічніше будувати дахи з мінімальним кутом нахилу, так як матеріалу на них витратиться менше.

З естетичного боку, презентабельними є покрівлі, висота яких складає 1/2 висоти першого поверху.

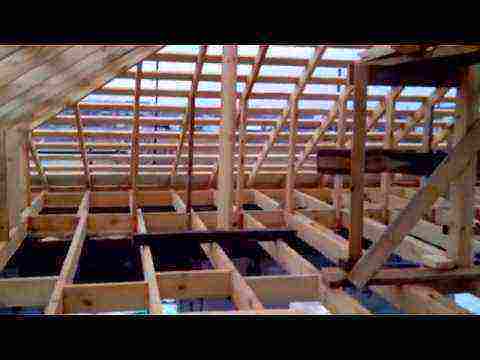

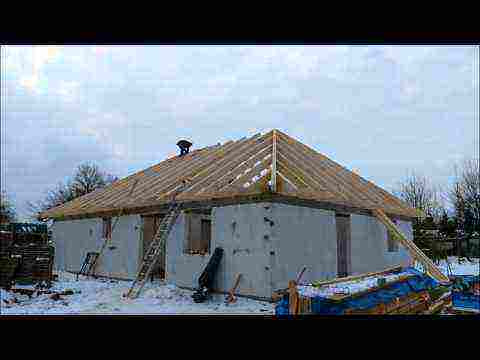

Відео будівництва чотирисхилим даху своїми руками

Чотирисхилий вальмовий дах

кроквяна система вальмового даху

Ціль 2

Будуємо будинок із газобетону 2. День 45-46. Вальмовий дах. Крокви. Все за розумом

Будуємо будинок із газобетону 2. День 47. Як кріпиться дах до СІП перекриття? Все за розумом

Будуємо будинок із газобетону 2. День 48-50. Дах, укосини, кобилки, утеплення. Все за розумом

Будуємо будинок із газобетону 2. День 51. Дах. Монтаж мембрани Тайвек. Обрешітка. Все за розумом

2. День 53-57. Монтаж металочерепиці та водосточки. Все за розумом

Дахи з чотирма схилами мають більш високу надійність і стійкість до навантажень. Така конструкція набагато складніша, ніж звичайна двосхилий, і монтаж займає більше часу. І все ж, чотирисхилий дах своїми руками є цілком можливим завданням, якщо правильно підготуватися і докладно вивчити тонкощі її пристрою.

Чотирьохсхильний дах своїми руками

Переваги

1. Відсутність вертикальних фронтонівзначно знижує аеродинамічний опір даху. Такі будівлі рекомендується будувати у регіонах із великими значеннями вітрових навантажень. Вальмовий дах має однакові показники парусності з усіх боків, під час будівництва будинків немає необхідності враховувати троянду вітрів у цьому регіоні.

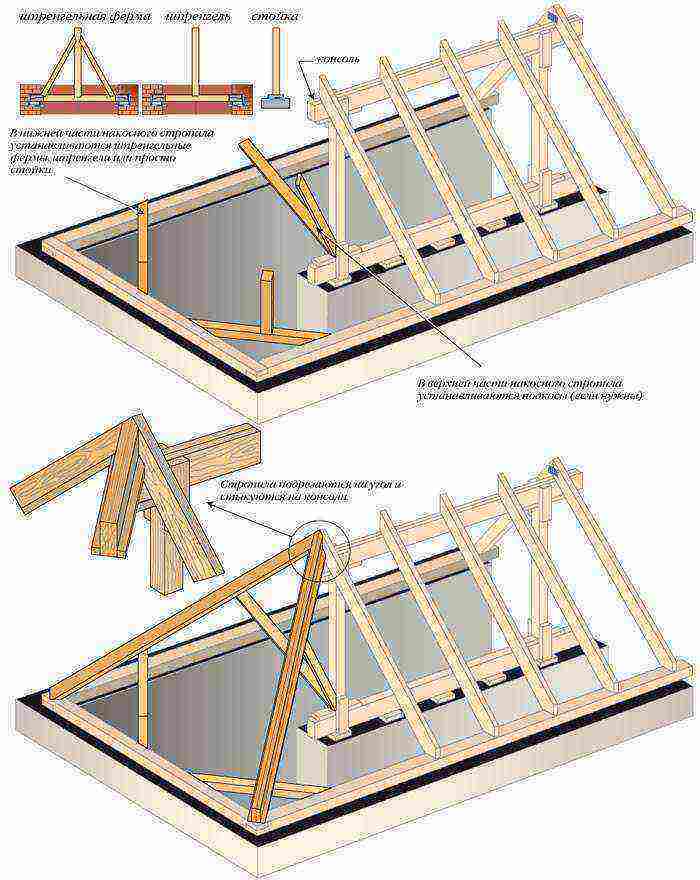

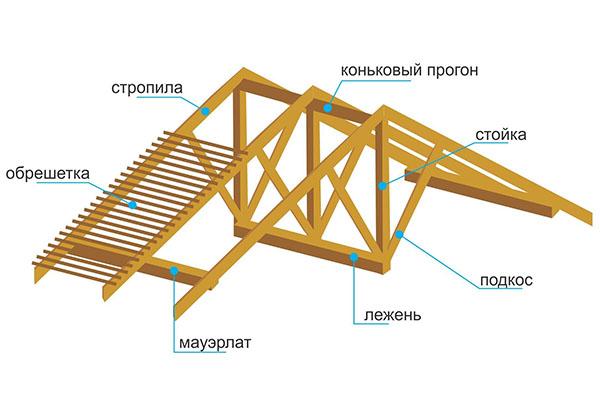

Кроквяна система чотирисхилим даху

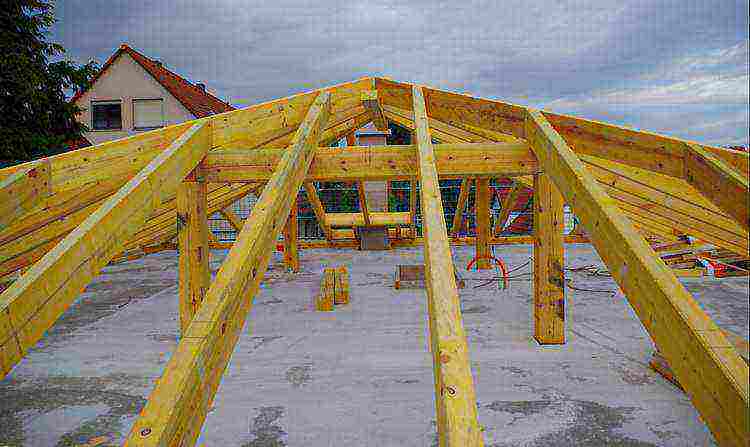

Пристрій та конструкція чотирисхилим даху

Чотирисхилий дах двоповерхового заміського будинку. Великі звиси добре захищають стіни від дощу та снігу.

Проектування покрівлі

Чотирьохсхилий дах має безліч варіацій. Найпростіша конструкція являє собою 2 скати трапецієподібної форми, що з’єднуються по центру покрівлі, і 2 трикутні скати з боку фронтонів. Іноді всі чотири скати роблять трикутними, тоді ребра даху сходяться в центральній точці. Більш складні конструкції припускають наявність ламаних ліній, поєднання коротких схилів з фронтонами, вбудовані прямі та похилі вікна, а також багаторівневі скати.

Чотирьохсхильний дах

Без відповідного досвіду спорудити кроквяну систему такої конфігурації неможливо, тому краще звернути увагу на стандартний дах вальмовий.

Проект чотирисхилим даху

Конструкція вальмового даху

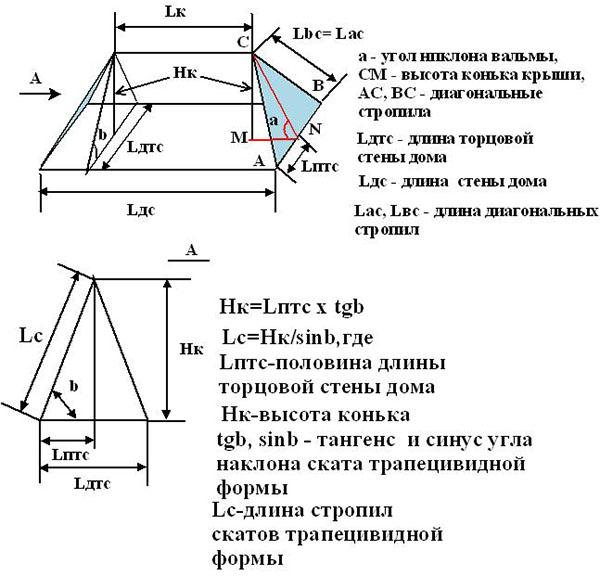

Нахил скатів може мати кут від 5 до 60 градусів. Щоб вирахувати оптимальне значення ухилу, необхідно врахувати такі фактори:

• функціональність горища;
• вид покрівельного покриття;
• атмосферні навантаження у цьому регіоні.
  Схема даху

Для облаштування мансарди пологі скати не підходять, оскільки вони забирають дуже багато вільного простору. Тому, якщо мансарда запланована у проекті будинку, кут нахилу покрівлі має бути від 45 градусів та вище. Вибрати кут нахилу в залежності від виду покрівельного покриття можна за допомогою таблиці.

Таблиця

Атмосферні навантаження також мають велике значення. Там, де випадає багато снігу, не можна робити нахил менше 30 градусів, інакше кроквяна система не витримає навантажень. Якщо кут нахилу більше 60 градусів, снігове навантаження можна не враховувати. Крім перелічених чинників слід продумати розташування таких об’єктів, як баки для води чи вентиляційні камери. Зазвичай вони підвішуються до крокв і надають на них додаткове навантаження. Після попередніх розрахунків можна приступати доскладання креслення кроквяної системи.

Недоліки

1. Технічна складність. Такі дахи можуть розраховувати та будувати лише високопрофесійні фахівці. Без великого практичного досвіду будівельних робіт правильно збудувати вальмовий дах неможливо.

Нахилі мансардні вікна слід не забувати закривати під час сильного дощу, інакше на підлозі буде калюжа.

Вікно, вбудоване в скат даху, може бути вертикальним. Таке вікно називають «кажан». Вбудований у покрівлю з натурального шиферу або металочерепиці, виглядає дуже ефектно

Ще один варіант вбудовування у дах повноцінних вікон

Як бачимо, переваги чотирисхилих дахів сумнівні, а недоліки вагомі.

Практична рада. Професійні будівельники рекомендують вибирати чотирисхилих дахів тільки у виняткових випадках, коли інші варіанти з різних причин неприйнятні.

Матеріали для монтажу покрівлі

Як і двосхилий, вальмовий дах складається з мауерлату, затяжок, крокв, опорних стійок, конькового бруса та решетування. Відмінність другої конструкції полягає в розташуванні крокв та їх довжині. Для чотирисхилих дахів рекомендується використовувати пиломатеріал із сосни або модрини, гарної якості, без дефектів, з максимальною вологістю 22%.

Кріплення мауерлату до стіни

Крокви виготовляють з дощок перетином 50х100 мм; Якщо ж площа даху дуже велика, краще брати дошки 50х200 мм. Для мауерлата потрібен цілісний брус перетином не менше ніж 150х150 мм. Додатково будуть потрібні металеві шпильки з різьбленням для кріплення мауерлату, дошки для решетування та накладні металеві пластини, за допомогою яких здійснюється з’єднання дерев’яних елементів.

Металеві шпильки з різьбленням для кріплення мауерлату

Пиломатеріал перед збиранням покрівлі обов’язково просочують антисептичним засобом.

У процесі роботи знадобляться інструменти:

• ножівка;
• будівельний рівень;
• схил і рулетка;
• молоток;
• дриль;
• шуруповерт;
• племінний;
• дискова пила.

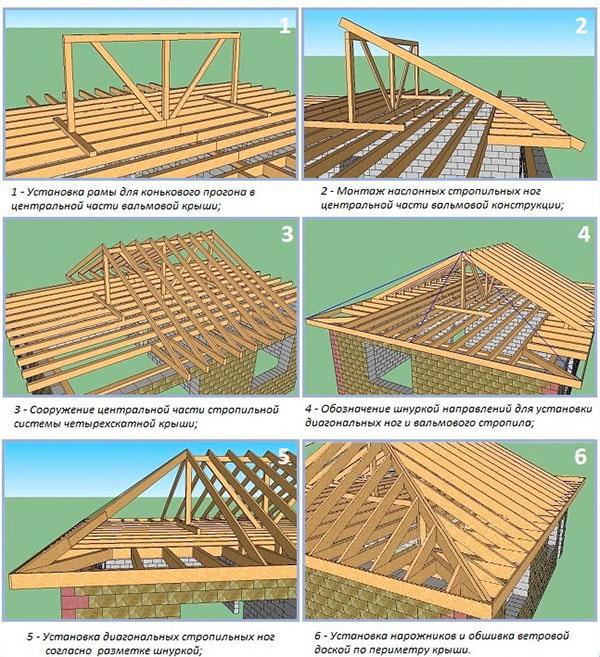

Технологія монтажу кроквяної системи

Укладання мауерлату

Крок 1. Укладання мауерлату

Укладання мауерлату

У будинках із бруса функції мауерлата виконує останній вінець зрубу, в якому вирізують спеціальні пази під крокви. У цегляних будинках мауерлат укладають на стіни по периметру коробки, попередньо закріпивши між цеглою останніх рядів металеві шпильки з різьбленням. Щоб точніше розмітити отвори під кріплення, брус піднімають і укладають зверху на вістря шпильок, а потім ударяють молотком. Після цього на дереві залишаються чіткі мітки, за якими просвердлюють отвори.

Кріплення мауерлату до стіни

Знявши брус для просвердлювання, поверхню стін застеляють одним або двома шарами гідроізолюючого матеріалу, зазвичай це грн.ройд. Його кладуть прямо на шпильки і продавлюють донизу. Далі укладають мауерлат, поєднуючи отвори зі шпильками, вирівнюють по горизонталі і щільно накручують гайки на різьблення. На кутах бруси з’єднують металевими пластинами чи скобами. Після закріплення брус не повинен зрушуватися навіть на міліметр, адже від цього залежить надійність усієї кроквяної системи.

Кріплення мауерлату до стіни

Крок 2. Монтаж стійок

Якщо в будинку відсутня центральна стіна, що несе, необхідно укласти опорну балку перпендикулярно несучим балкам перекриття. З’єднують дві дошки перетином 50х200 мм, залишаючи між ними проміжок 50 мм. Для цього між дошками вставляють короткі бруски завтовшки 50 мм і прибивають їх цвяхами. Відстань між брусками близько 1,5 м-коду, на кінцях балки не скріплюють. Вимірявши середину горища, укладають опорну балку так, щоб її кінці виходили за межі мауерлату на 10-15 см.

Тепер беруть 3 дошки 50х150 мм, обрізають по висоті даху, за допомогою схилу встановлюють на опорній балці. Кожна стійка має упиратися в балку там, де дошки з’єднані бруском. Стійки тимчасово зміцнюють укосинами із брусів. Верх стійок з’єднують коньковою балкою, як яку використовують дошку 50х200 мм.

Крок 3. Кріплення центральних крокв

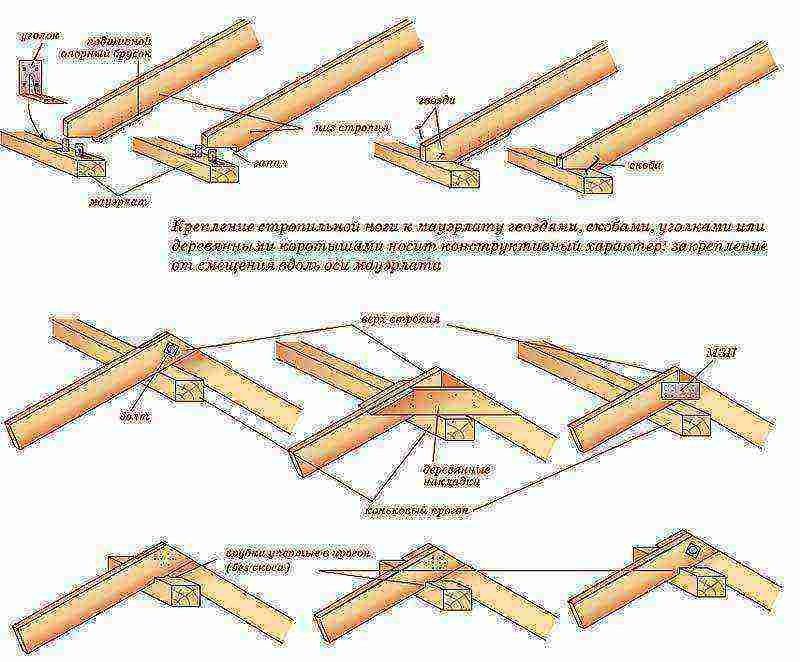

Кріплення крокв

Беруть кроквяну дошку і прикладають її одним кінцем до бруса, а іншим до мауерлату з фасадного боку будівлі. Відразу ж регулюють довжину карнизного звису, зайве обрізають. Олівцем відзначають лінії запилів, після чого обрізають верхній кінець дошки та роблять паз у мауерлаті на 1/3 ширини крокви. Дошку прибивають до ковзана, нижній край вставляють у паз на мауерлаті та закріплюють металевими пластинами.

Так само виготовляють інші крокви і встановлюють їх з кроком 60 см з фасаду будинку. Крайні дошки повинні розташовуватися перпендикулярно брусу конькового і кріпитися на його кінцях. З протилежного боку будівлі все роблять аналогічно. На вальмах розташовується тільки по одному крокви з кожного боку: дошка ставиться на ребро і кріпиться верхнім кінцем до бруса, а нижній кінець вставляють між дошками опорної балки і фіксують цвяхами.

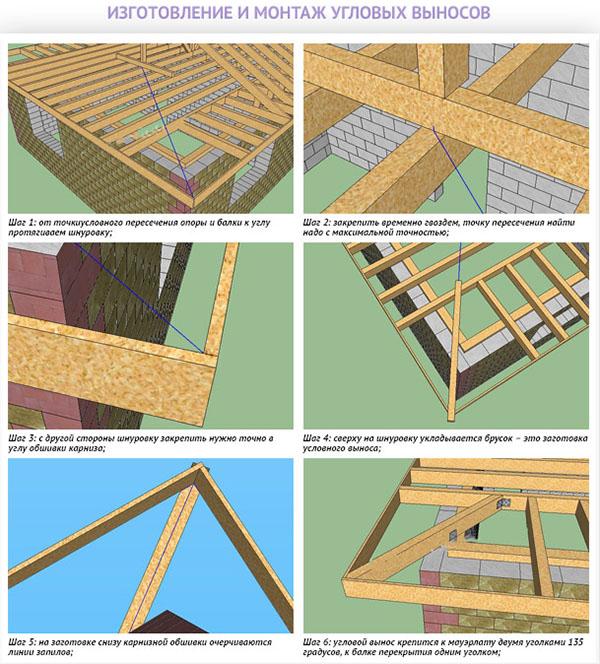

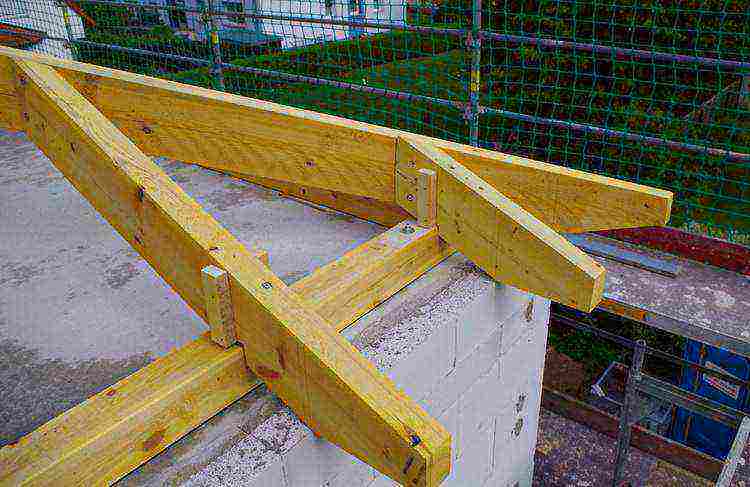

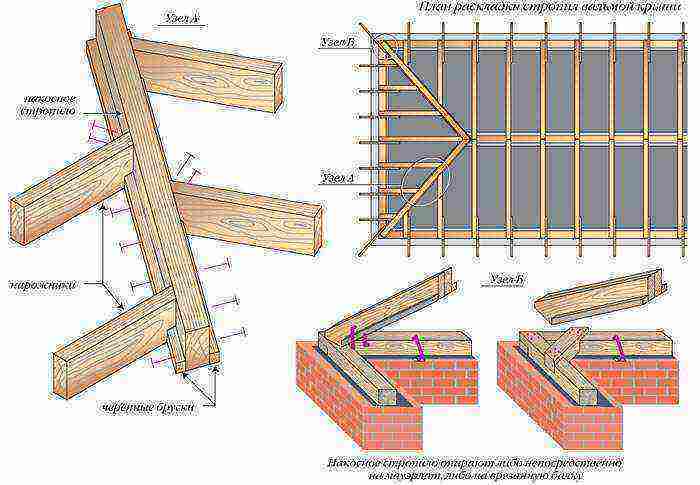

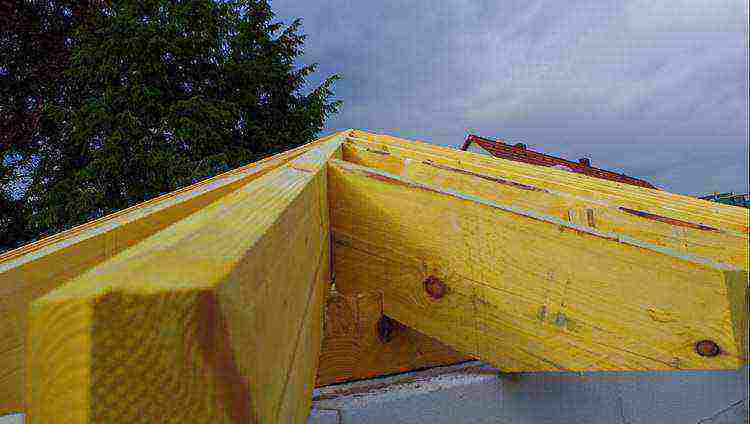

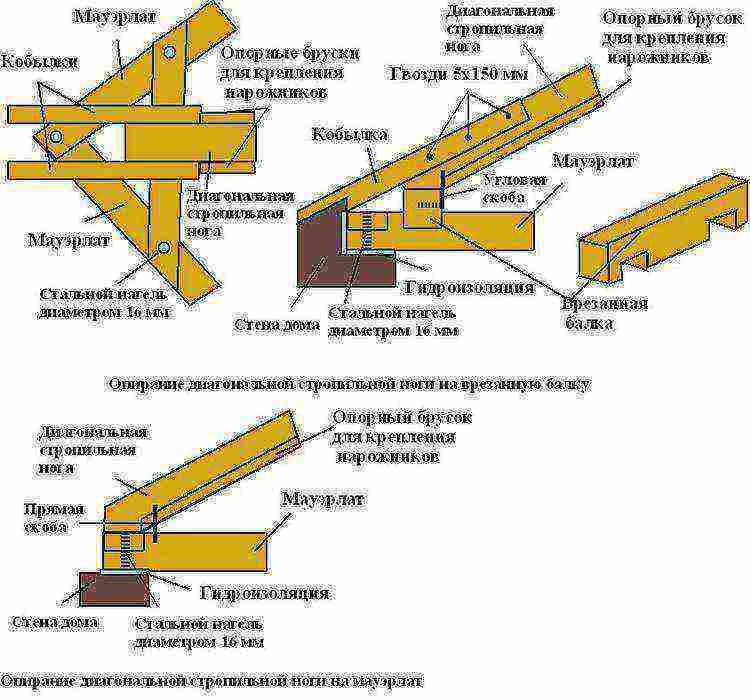

Крок 4. Кріплення кутових крокв

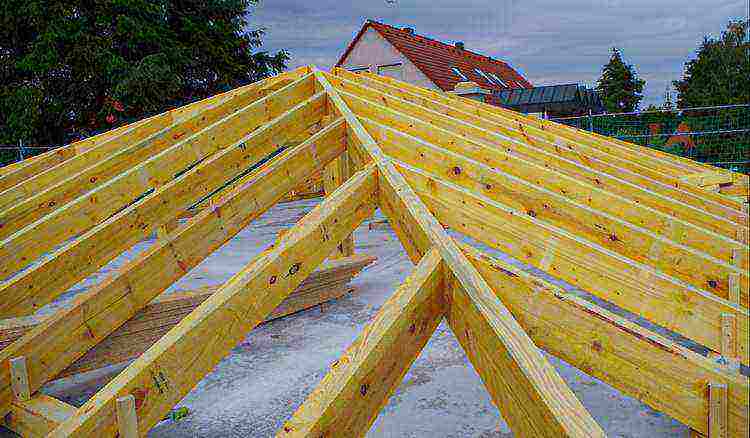

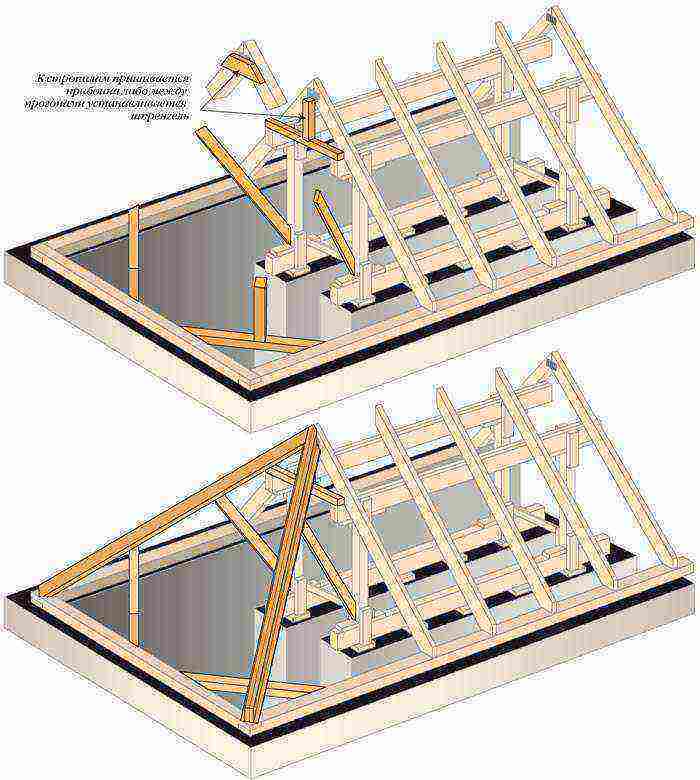

Монтаж кроквяної системи чотирисхилим даху

Для виготовлення кутових крокв зазвичай з’єднують дві дошки перетином 50х150 мм. В одному з верхніх кутів коробки, в точці з’єднання балок мауерлата, вбивають цвях і зав’язують на ньому тонкий шнур. У точці з’єднання конька та центрального крокви з боку вальми також вбивають цвях, протягують до нього шнур та закріплюють. Так позначають лінію діагональних, або кутових, крокв. Їхня довжина повинна бути однаковою, інакше дах буде нерівним. Підготовлену крокву піднімають нагору, виставляють вдоль розмітки і з’єднують з коньковим брусом та мауерлатом. Звис крокви становить приблизно 50-70 см.

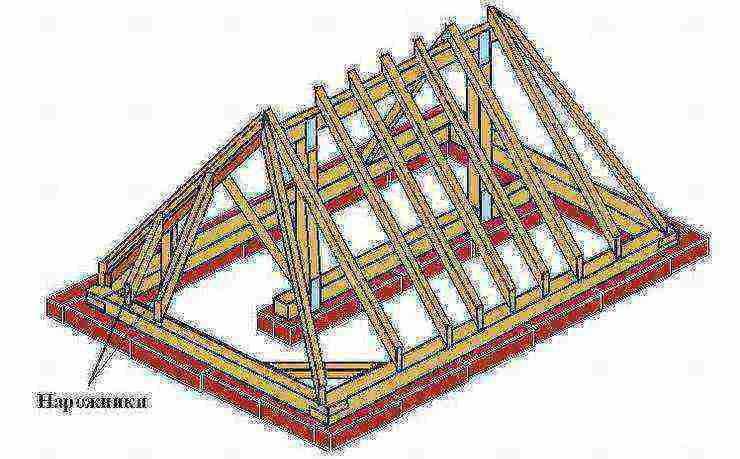

Крок 5. Встановлення нарожників

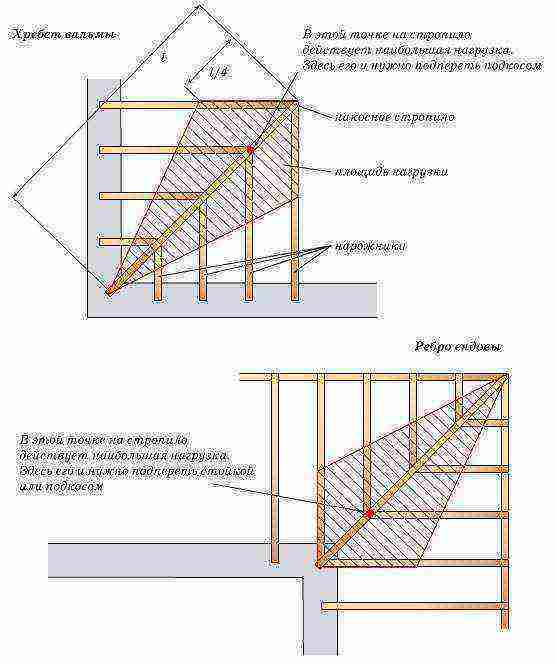

Для закріплення діагональних крокв використовують нарожники – укорочені крокви, що упираються нижнім кінцем в мауерлат і розташовані під прямим кутом до бруса. Вони кріпляться з кроком 60 см, починаючи від крайнього рядового крокви. У міру наближення до діагоналі, нарожники роблять усе коротшим. Тепер необхідно зміцнити конструкцію затяжками та розкосами, а також встановити додаткові вертикальні опори.

Якщо довжина прольоту під діагональною кроквою більше 7 м, потрібно встановити ще одну опору на відстані чверті довжини прольоту від кута горища. Нижній кінець стійки має спиратися на балку перекриття. У разі коли балка знаходиться далі зазначеного місця або зовсім відсутня, замість вертикальної стійки кріплять шпренгель – горизонтальну перемичку з бруса, торці якої прибивають до нарожників.

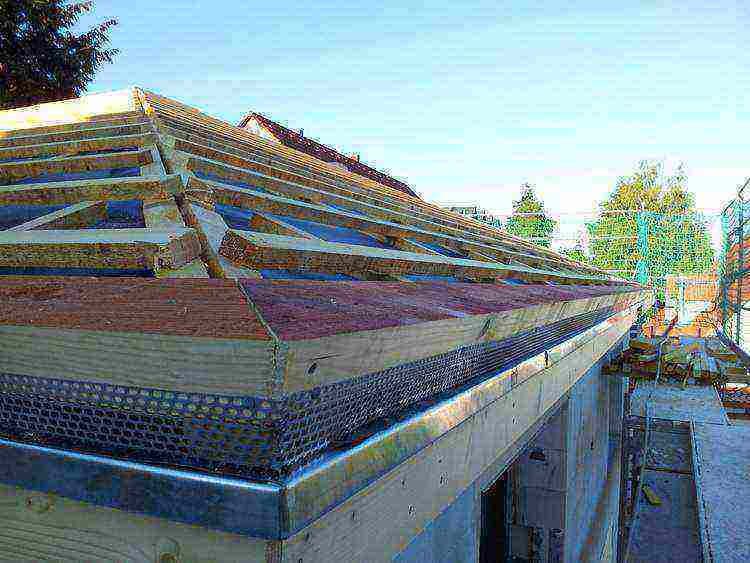

Крок 5. Монтаж обрешітки

Крок обрешітки під профнастил

Коли всі опори встановлені, можна набивати решетування. Для чотирисхилий даху обрешітка виконується так само, як і для двосхилий. Спочатку кріпиться гідроізоляційна мембрана, на кожному скаті окремо. Стики ретельно проклеюють скотчем, потім поверх мембрани набивають тонкі рейки для забезпечення повітряного зазору. Дошки набивають із кроком до 40 см, залежно від виду покрівлі, і обов’язково перпендикулярно кроквам.

Монтаж обрешітки даху

На цьому складання кроквяної системи вважається завершеною. Залишається лише утеплити конструкцію, укласти покрівельне покриття, змонтувати вітрові планки та обшити звиси. Щоб чотирисхилий дах виглядав стильніше, рекомендується встановити на похилах похилі або прямі вікна.

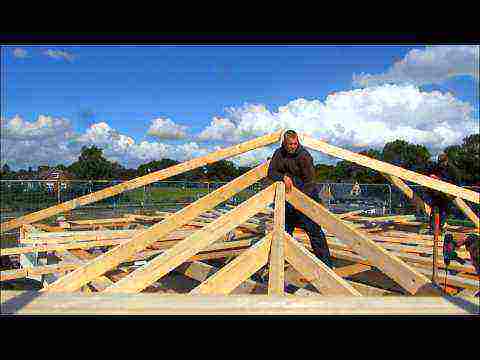

Відео — Чотирьохсхилий дах своїми руками

Друзі сподіваємося, що ця інформація вам дійсно буде цікавою та корисною!

Люди, затеявшие будівництво якогось будівлі, повинні мати поняття що навіщо потрібно, з яких деталей складається будова, які матеріали їм знадобляться і скільки коштує той чи інший матеріал.

До початку будівництва потрібно розробити план будови та вказати всі параметри. Розглянемо одну з важливих деталей будівлі і це буде дах.

Датський напіввальмовий дах

Кроквяна система чотирисхилого даху датського типу відрізняється від класичної вальмової. Відмінність в оформленні вальму – тут, на деякій відстані від ковзана, набивається опорна дошка товщиною не менше 5 см. До цієї дошки кріпляться діагональні здвоєні крокви. Наскільки низько опускати опорну дошку – ваш вибір. Але чим нижче буде опущена дошка, тим менший кут матиме цей схил, і тим гірше сходитимуть опади. При великій площі напіввальму доведеться вважати навантаження і підбирати товщіну крокував.

Стаття на тему: Все про петлі для металевих дверей

Проте низько опущена опорна дошка дозволяє поставити горизонтальне вікно достатньої площі. Це вигідно, якщо під вальмовим чотирисхилим дахом буде розташоване житлове приміщення.

Щоб прибоїна (дошка, що з’єднує дві протилежні кроквяні ноги) від навантажень, спрямованих вниз, не згиналася, встановлюється коротух – відрізок такої ж дошки, який прибивається до стійки, що підпирає брус ковзана. Такі ж упори роблять і на краях прибоїни, добре закріпивши коротиші цвяхами (крок встановлення – у шаховому порядку через 5-10 см).

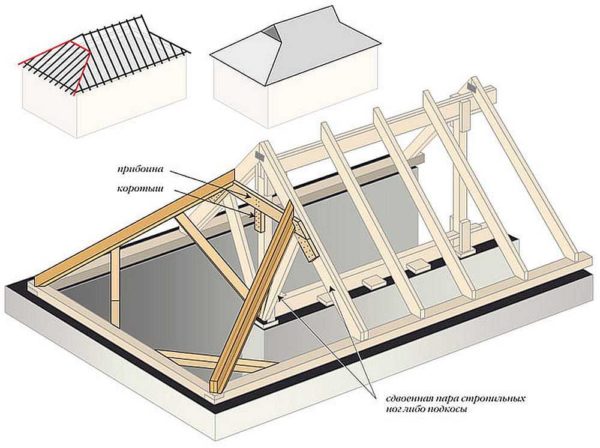

Кроквяна система чотирисхилого даху: датський напіввальмовий

При такому пристрої необхідно посилення точок кріплення наслонних крокв, тому що навантаження з них передається на крайню пару кроквяних ніг. Застосовують два способи посилення:

• Крайні крокви роблять здвоєними.
• Встановлюють підкоси із здвоєних дощок. Нижня частина підкосу упирається в лежень чи стійку. Кріпляться вони цвяхами, місця з’єднань посилюють установкою дощок обрізків.

Якщо будинок має прямокутну форму і вальму не надто широкі, можна встановити підкоси, або зробити крайні крокви з здвоєних балок. В іншому кроквяна система чотирисхилого даху напіввальмового датського типу збирається точно так, як описана вище.

Конструкція чотирисхилим даху

Є кілька видів дахів, найбільш естетичним і довговічним є чотирисхилий дах.

Такий дах встоїть перед сильними вітрами, снігопадами та сильними зливами. Чотирьохсхилий дах по конструкції може бути не складним і має деякі елементи.

Відрізняється чотирисхилий дах від двосхилий даху зовнішніми даними та по конструкції. За конструкцією чотирисхилий дещо складніше, але для невеликих будівель ви її зможете звести самостійно.

Стандартний вальмовий дах має трапецієподібні скати та трикутні скати.

Підлозі вальмова — два трапецієподібні скати, два зрізані вальмові. Дана конструкція дає можливість обладнати в горищному приміщенні мансарду з великими вікнами.

Шатровий дах має відмінність від вальмового даху.

Складна чотирисхилий має горищні вікна, розжолобки.

Будівництво даного даху під силу тільки майстрам, або взяти проект з розрахунками матеріалів.

Чотирьохсхилий дах включає ті ж деталі що і двосхилий дах, але через деяку складність конструкції для її будівництва необхідні додаткові деталі каркаса.

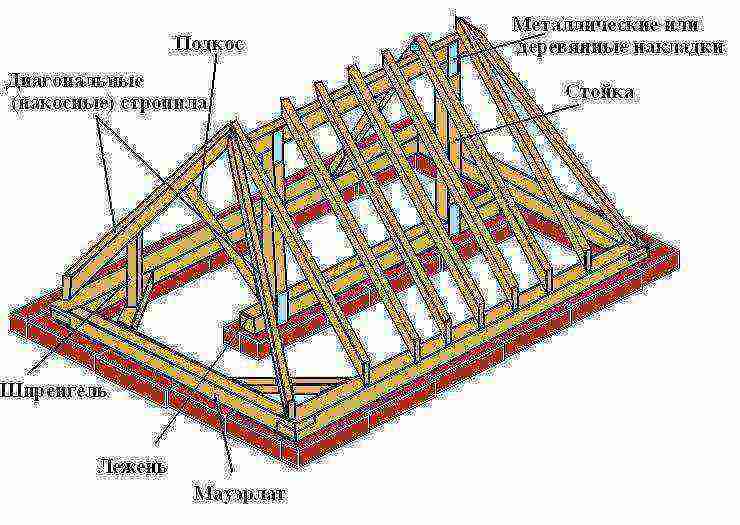

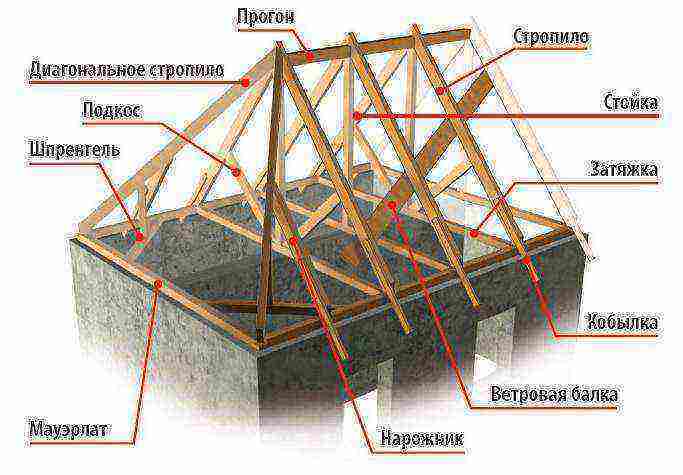

Деталі чотирисхилого даху:

Мауерлат – це вміщений на верхню частину основних стін брус;

Лежні – це опорні бруси, які розташовані всередині та покладені на несучі стіни;

Крокви – це діагональні, накісні або бічні бруси;

Шпренгелі та стійки – це опори, які підпирають кроквяну конструкцію;

Прогін або коньковий брус – це горизонтальна підпірка для крокв, що знаходяться зверху даху;

Ригелі та затяжки – це горизонтальні деталі, які з’єднують бічні крокви;

Нарожники – деталі, які розміщені на діагональні крокви;

Вітрові балки та підкоси – це розпірки, які збільшують міцність даху;

Кобилки – це дошки, які утворюють необхідну звис даху.

Від конструкції даху залежить, які деталі можуть використовуватися при будівництві, наприклад карнизи над вікнами або ганком, обрешітка.

Перед початком будівництва необхідно провести розрахунки кількості сировини, так само визначиться, яким буде дах розміром та формою, потім зробити креслення.

Технологія будівництва.

Для розподілу навантаження кроквяної системи та зовнішніх факторів, на основні стіни укладають мауерлат та лежні.

Для них використовують брус перетином 100 150 мм або 150 120 мм, в деяких випадках укладають залізобетонні балки.

• Кладуть брус на стіни і приєднують його за допомогою спеціальних шпильок, ці шпильки вбудовують ще на стадії будівництва стін, при будівництві дерев’яного будинку опорою служить верхній вінець.
• Гідроізоляцію виконують з грн.ройду, його укладають серед мауерлата і стіни.
• На перегородки, що несуть, укладають лежні, на них в наслідок встановлять опорні стійки. Стійки ставлять на посилені балки перекриттів, якщо внутрішні перегородки будівлі відсутні.
• З дощок перетином 50×200 виготовляють перекриття, а з бруса перетином 100×200 мм або двох дощок виконують балку, на яку ставлять стійку, так як вона несе на собі підвищене навантаження.
• Опорні стійки ставлять на балки перекриттів або лежні, їх вирівнюють за допомогою схилу, або водяного рівня, потім закріплюють на якийсь час підпірками з дощок.
• Стійки закріплюють до лежання чи перекриття куточком чи металевими накладками. У разі вальмового даху стійки встановлюють центром в ряд. Крок між ними має становити не більше двох метрів. При будівництві шатрового даху стійки встановлюють по діагональній лінії від кута на однаковій відстані. Висота стійок визначається проектом даху.
• Прогони кладуть на стійки. При будівництві вальмового даху простої конструкції – це коньковий прогін, він покладений на стійки і формує коник даху. У разі будівництва шатрового даху прогони кладуть на стійки у вигляді прямокутника і кріплять їх на куточок шурупами.

Монтаж кроквяної групи та решетування

На звичайному даху вальмою бічні крокви ставлять так само, як наслані крокви на двосхилим даху.

До бруса в місці, де знаходиться крайня стійка, прикладають дошку шириною ідентичної ширині дошки крокв (150 мм) і по ній роблять шаблон.

• На заготівлі розмічають верхню відмітку та випилюють.
• Потім заготовку прикладають до ковзана і відзначають нижній запив, він спиратиметься на мауерлат.
• У місцях, де встановлені бічні крокви, прикладають шаблон до конькового прогону, для припасування кожного крокви.
• Відповідні за шаблоном і розмічені крокви випилюють. Готові крокви встановлюють на коньковий прогін і мауерлат і прикріплюють.

Відстань між кроквами має становити від 0,5 до 1.5 м-коду.

З двох з’єднаних дощок роблять діагональні крокви, так вони несуть на собі підвищене навантаження. Заготівлю для діагональних крокв виконують наведеним вище способом.

Запили на дошках для діагональних крокв необхідно зробити під кутом 45 градусів до площини дошки, так як знизу вони спираються на кут мауерлата, а зверху на стійку. Нарожниками заповнюють прольоти між діагональними кроквами на вальмових схилах.

• Нарожники розміщують з відстанню рівною відстані між кроквами. Вони спираються зверху на діагональну крокву, а знизу на мауерлат. Для їх виготовлення беруть не товсті дошки так вони не несуть на собі особливого навантаження.
• Шпренгелі – вертикальні опори їх встановлюють для розвантаження нижньої чверті діагональних крокв. Такі стійки встановлюють ідентично коньковим стійкам.
• Підкоси встановлюють під бічні крокви, їх упирають знизу в балку перекриття або лежінь, а зверху до горизонту під кутом 45 градусів в кроквяну ногу.

Робимо решетування

Перекривати чотирисхилий дах, можливо, будь-яким доступним матеріалом.

При перекритті складних дахів м’яку покрівлю, в такому випадку необхідно зробити решетування з фанери.

Від планування будинку та інших факторів, залежить утеплення даху має бути виконано згідно правил

. Будівництво чотирисхилих дахів справа не легка, але якщо ви володієте столярною майстерністю, необхідними навичками, інструментами та парою друзів, які готові прийти вам на допомогу це завдання буде вам по силі.

Для своєї будови ви можете вибрати інший вид даху, а чотирисхилий дах ідеально підійде для великого будинку.

Але перш ніж розпочати будь-яке будівництво, вам потрібно буде випередити, що точно ви хочете збудувати і якою має бути будова, виділити кошти та визначити приблизний час для будівництва.

Головне мати сили, бажання та засоби. Бажаємо вам удачі та натхнення!

Найчастіше чотирисхилий дах для будинку вибирають через зовнішню привабливість, не враховуючи, що ця конструкція має й інші переваги: ​​здатність витримувати великі вітрові навантаження, підвищити рівень захищеності стін від вологи, дозволити обладнати житлові приміщення в горищному просторі.

Чотирьохсхилий дах своїми руками. Фото

Чотири скати вважаються оптимальним варіантом для регіонів із сильними вітрами та великим обсягом опадів. Приймаючи рішення побудувати чотирисхилий дах самостійно, необхідно врахувати, що ця конструкція вимагає точних креслень та підвищеної уваги при вимірах та розмітці.

Чотирьохсхилий дах своїми руками. Фото

Завершальні роботи по кроквяному каркасу та чотирисхилим даху

Останній етап складання каркаса – монтаж підкосів та розтяжок. Перші – являють собою дерев’яні балки, які встановлюються під кутом 45 0 між лежнем і бічними кроквами. Другі – з’єднують між собою елементи каркасу для надання більшої жорсткості конструкції.

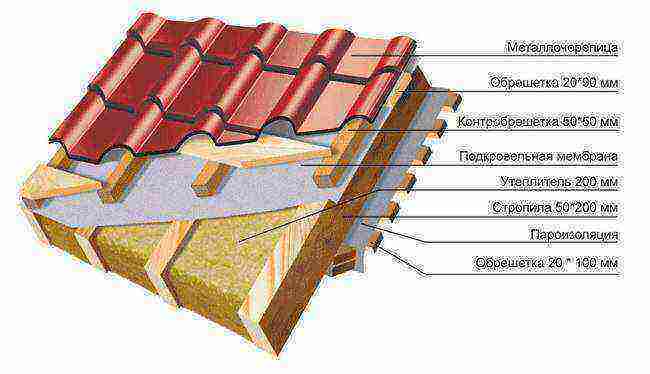

Після того, як кроквяна система зібрана, приступають до монтажу паро-, тепло і гідроізоляції, решетування, а також покрівельного матеріалу.

Для закріплення вищезгаданого матеріалу можна переглянути відео.

Підготовчі роботи

Основна відмінність чотирисхилий (вальмової) даху з чотирма схилами від конструкції з двома схилами – відсутність необхідності в облаштуванні бічних фронтонів. Чотирисхилий конструкція складається з двох трапецієподібних і двох трикутних схилів, останні замінюють фронтони.

Далі поетапно розглянемо, як зробити чотирисхилий дах своїми руками.

Під дахом може розташовуватися просто горище або житлова мансарда. Будівництво чотирисхилий даху починається з визначення її призначення та підбору матеріалів з урахуваннямособливостей клімату. Кількість опадів та силу вітру важливо врахувати при виборі кутів скатів, товщини матеріалів для дерев’яних складових та виду покрівлі.

Важливо! Ухил скатів може варіювати від 5 до 60 °. Чим сильніші вітри і більше опадів, тим більший ухил.

Дерев’яні складові повинні бути товстішими, ніж для двосхилий конструкції. Якщо ухил вбирається у 18°, для покрівлі підійдуть рулонні матеріали. При ухилі 18-30 ° краще вибрати металеву або керамічну черепицю.

Розрахунок чотирисхилого даху своїми руками. Фото

При завершенні першого етапу має бути створена точнасхема влаштування покрівлі. Ви повинні знати, які матеріали та в яких обсягах необхідно купити.

Етапи будівництва чотирисхилий даху своїми руками

Для влаштування чотирисхилих дахів використовується деревина хвойних порід без дефектів з вологістю 18-22%. У першу чергу влаштовується основа, що рівномірно розподіляє навантаження на несучі конструкції. По периметру будівлі укладається шаргідроізоляціїта монтуєтьсямауерлат– цільний брус 10х15 см або 15х15 см. З’єднання робляться в накладку, для зв’язування кутів використовуються металеві дужки, пластини та куточки.

Наступний крок будівництва чотирисхилий даху –встановлення лежнів.Це брус, який служить опорою для стійок та розташовується на підставі. Далі на лежні монтуються стійки (брус 10х10 або 10х15 см) з кроком крокв (не більше 2-х метрів), встановлюється конькова балка (10х20 см), що тимчасово спирається на спеціальні стійки.

Важливо! Необхідно з підвищеною увагою поставитися до кута монтажу стійок.

При влаштуванні чотирисхилий даху необхідно врахувати, що вона складається з 4-х площин. Для скатів у вигляді трапецій потрібні бічнікрокви, для трикутних – діагональні (кісні). Це цілісний брус 10х15 см або 10х20 см, який монтується з кроком 50-150 см. При необхідності стикування монтуються накладки, що закріплюються в декількох місцях.

Чотирьохсхилий дах своїми руками. Фото

У точках, де крокви спираються на основу, необхідно зробити врубки і закріпити конструкцію елементами з металу. Зверху крокви упираються в брус ковзана, з’єднаний зі стійками за допомогою пазів. Для посилення конструкції рекомендується використовувати діагональні опори, підкоси, сталеві сполучні елементи.

Монтаж мауерлату

Будь-яка крижа зі схилами починається з цього етапу, але у разі вальмового даху мауерлат монтується на всі 4 зовнішні стіни. Для операції знадобиться потрібний дерев’яний брус. Краще, якщо перетин буде одним з наступних: 10х10 см, 10х15 см або 15х15 см. Якщо стіни будівлі виконані з каменю, то оптимальним рішенням стане монолітний пояс із залізобетону, в який заздалегідь монтуються шпильки, різьблення їх має бути, принаймні, щонайменше М12.

Але в приватному будівництві популярніше дерево, тому що матеріал і легкий і зручний в обробці. Але попередньо потрібно зробити гідроізоляцію. Ця роль дістається грн.ройду, який кладеться в кілька шарів. Монтуються частини мауерлата внакладку, чим більше точок з’єднання, тим надійніше буде спорудження. Кути додатково повинні бути пов’язані скобами, куточками та пластинами з металу.

Монтаж покрівлі

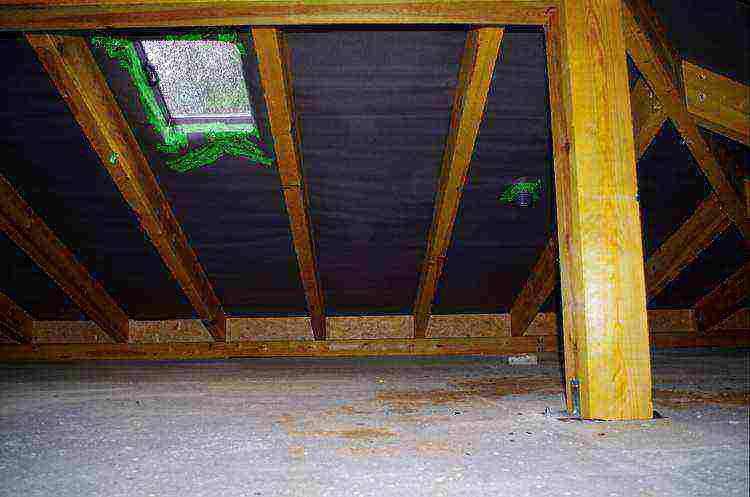

Завершальний етап будівництва чотирисхилий даху своїми руками – монтаж гідроізоляційного шару, контробрешітки, обрешітки (або суцільного настилу). На крокви укладаєтьсягідроізоляційний матеріал. Його призначення – виключити руйнування кроквяної системи через попадання вологи з горищного приміщення під покрівельний матеріал. Плівка укладається внахлест і для герметичності скріплюється липкою стрічкою.

Наступний крок – пристрійконтробрешетки. Це брус чи дошка, оброблена антисептиком. Кріпиться до крокв, дозволяє зафіксувати гідроізоляційний матеріал, створює повітряну подушку між покрівельним матеріалом та ізоляцією.

Для решетування використовуються сухі дошки шириною 4-5 см, які кріпляться до контробрешітки на відстані 25-30 см один від одного. Якщо не планується облаштування житлових приміщень у горищному просторі, далі монтується покрівельний матеріал.

При влаштуваннітеплої мансардина крокви з внутрішньої сторони за допомогою степлерів монтується пароізоляційний матеріал (плівка, фольга, пергамін), що запобігає попаданню вологи з теплого приміщення в утеплювач. На пароізоляцію укладається теплоізоляційний матеріал завтовшки 15-20 см.

Далі процес монтажу не відрізняється від влаштування покрівлі для горищного простору без житлових приміщень.

Як зробити 4 скатний дах: алгоритм робіт

Монтаж вальмової покрівлі складається з наступних етапів:

По темі:

Коли встановлюється односхилий дах та особливості його…

1 грудня 2018 р

Покрівельна металочерепиця – види матеріалу, розрахунок та…

Лис 29, 2018

НАЗАД ВПЕРЕД 1 з 3

1. Розрахунок матеріалів, необхідних для кроквяного каркасу, паро-, тепло- та гідроізоляції, а також завершального зовнішнього покриття.
2. Збирає всі інструменти, що використовуються при будівництві даху.
3. Підготовка дерева для кроквяної системи: розпил дощок та обробка їх різними антисептичними та протипожежними засобами.
4. Монтаж каркаса.
5. Установка паро-, тепло- та гідроізоляційних шарів.
6. Монтаж покрівельного покриття.
7. Завершальні роботи, пов’язані із встановленням додаткових елементів.

Важливим моментом є монтаж вентиляційних пристроїв, які необхідні для підтримки здорового мікроклімату в будинку.

Переваги чотирисхилим даху

Побудова чотирисхилий даху дозволяє:

• переобладнати горищний простір у житлову мансарду, тобто збільшити корисну площу будинку;
• підвищити рівень стійкості до зовнішніх впливів у вигляді вітру та дощу, тим самим збільшуються показники міцності покрівлі та продовжується термін її експлуатації;
• зробити зовнішній вигляд будинку більш привабливим.

Незважаючи на те, що планування та процес пристрою потребує великих тимчасових та матеріальних витрат, влаштування чотирисхилий даху своїми руками можливе за наявності базових навичок тесляра. У господарстві мають бути: бензинова, дискова пилка або ручна, дриль, стамески, молотки, рівень, шнур, рулетка. Перед початком робіт бажано уважно переглянути відповідне за змістом відео.
