У заміській малоповерховій забудові, під дачі та невеликі будинки часто закладають фундамент із цегли. Пояснюється це в першу чергу тим, що пристрій такої основи не вимагає важкої техніки і цілком здійсненний своїми руками.

Чим хороша і погана цегла як основа для дому і як його вибрати? Як звести цегляний фундамент своїми руками?

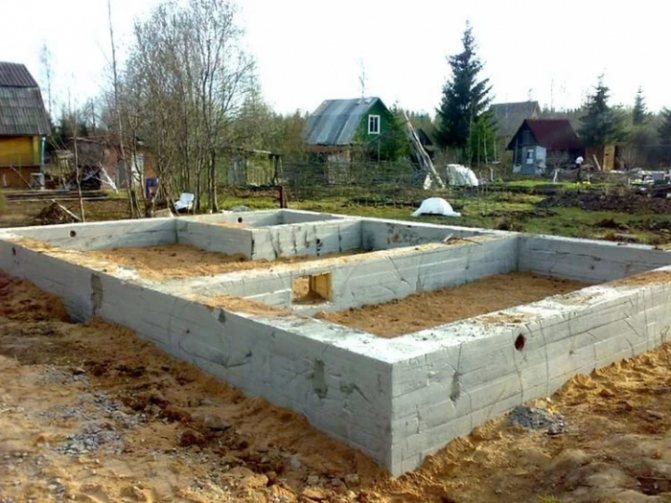

Глибина закладення фундаменту під цегляний будинок

Оскільки фундамент стрічковий заглиблений, основним критерієм у виборі глибини закладення є глибина промерзання ґрунту в регіоні, де будується будинок, а також рівень ґрунтових вод (УГВ) та тип ґрунту.
У нашому регіоні глибина промерзання ґрунту трохи більше 1 метра, у зв’язку з чим фундамент вирішено було поглибити на 1,10 м.

Але не завжди буває так гладко. Іноді УГВ розташований високо, іноді грунт залишає бажати кращого, та й дуже часто буває так, що глибина промерзання грунту в регіоні висока, у зв’язку з цим значно збільшаться витрати на стрічковий фундамент.

Для того, щоб правильно розрахувати глибину закладення стрічкового фундаменту, пропоную ознайомитися з відповідною статтею на цьому сайті. Там докладно описано, за яких умов, і яку глибину закладається фундамент, і навіть способи зменшення цієї глибини, і, витрат.

Ну з глибиною закладення визначилися, тепер давайте з’ясуємо, як визначитися із товщиною (шириною) фундаменту.

Пристрій залежно від типу ґрунту

Стовпчастий фундамент із цегли

Після визначення типу ґрунту можна вибрати підходящий під нього фундамент і почати підготовчі роботи.

Найкращі умови для влаштування фундаменту з цегли своїми руками можливі лише на непучинистих та сухих ґрунтах. Такий пристрій найчастіше використовується для споруджуваних, переважно одноповерхових будівель, фундамент може послужити більше 25 років.

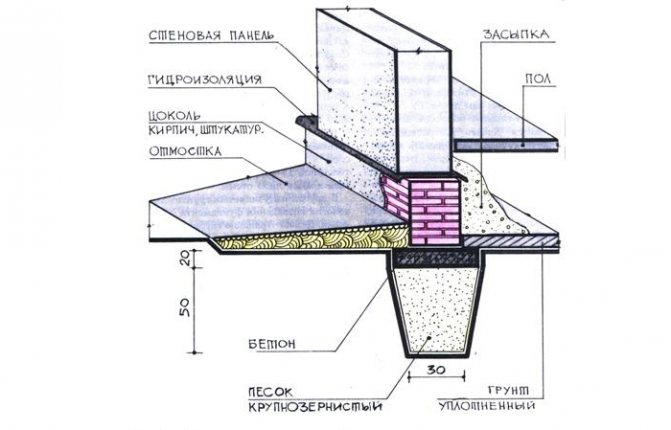

Ідеальним варіантом для непучинистого ґрунту буде дрібнозаглиблений стрічковий фундамент. На грунті, що має середню безодню, можна зробити стовпчастий фундамент (для легких будівель), а на пучинистому потрібно робити глибокий стрічковий фундамент, копаючи траншею глибшу, ніж рівень промерзання грунту.

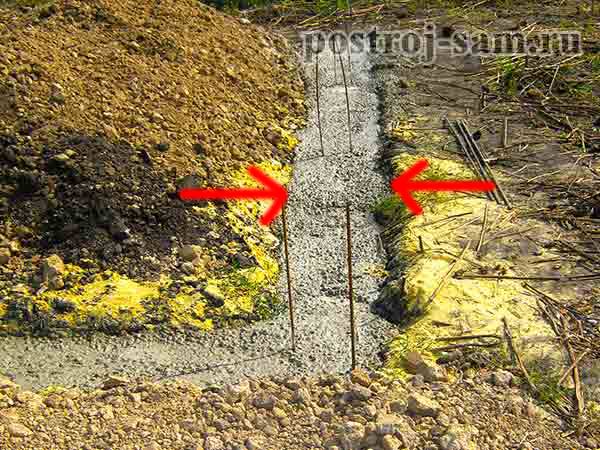

Товщина фундаменту під цегляний будинок

Якщо говорити про розрахунок товщини (ширини) фундаментної стрічки під цегляний будинок, то він зводиться до розрахунку необхідної площі опори для будинку, де враховується все, починаючи від ваги самого будинку, закінчуючи всіма параметрами ґрунту на будівельній ділянці. Також важливу роль у визначенні ширини фундаменту грає і товщина стін.

Логічно припустити, що чим ширшою буде монолітна стрічка, тим вона буде міцнішою і тим більше буде у неї опори на грунт, але тим самим ми значно збільшуємо витрати на влаштування фундаменту в цілому. Тому товщина має бути оптимальною. Іншими словами, ширину фундаменту необхідно вибирати таким чином, щоб була достатньою міцність, опора на грунт, а також необхідно максимально зменшити витрати на бетон, який є найдорожчим матеріалом для стрічкового фундаменту.

Про те, як розрахувати фундамент під будинок, я вже писав в одній із попередніх статей, тому, щоб не повторюватися, кому цікаво, можете подивитись. У цьому розрахунку Ви дізнаєтесь, як визначити навантаження на фундамент, якою має бути його площа опори на ґрунт та багато іншого.

Ну а якщо у Вас на ділянці ґрунт не дуже поганий, і місцевість не заболочена, то в принципі ширину фундаментної стрічки можна вибирати з того, якою товщиною будуть у Вас зовнішні несучі стіни. Для того, щоб згодом не було проблем з великим нависанням матеріалу, з якого стіни будуть споруджуватися.

Величезну роль відіграє і те, з чого буде побудований цоколь будинку. Якщо він, наприклад, цегляний, то товщина фундаменту для практичності повинна бути кратною ширині цегли, т. 38 см, 51 см і т.д. Ну і, як правило, для розрахунку ширину вибирають кратну 10 см, тобто. 40 см, 50 см тощо.

Крім того, можна сказати, що при ширині фундаменту 40 см, а ширині цоколя – 38 см, легше буде поправити похибки розмітки фундаменту і цоколь звести з більшою геометричною точністю.

Ширина нашого фундаменту буде 40 см, це, свого роду, «стандарт» для нашої місцевості, і більшість стрічкових фундаментів робиться так само.

Незважаючи на те, що стіни нашого будинку будуть близько 50 см, для того щоб заощадити, можна товщину фундаменту під наш цегляний будинок залишити 40 см, для опори і надійності цього буде достатньо. Цоколь буде також близько 40 см, а поверх цоколя ми заллємо відразу бетонну підлогу суцільною монолітною плитою, яка допоможе компенсувати різницю в ширині фундаменту і товщини стін.

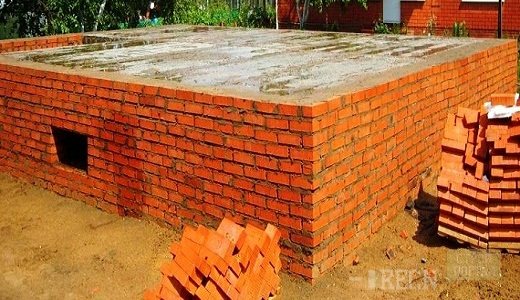

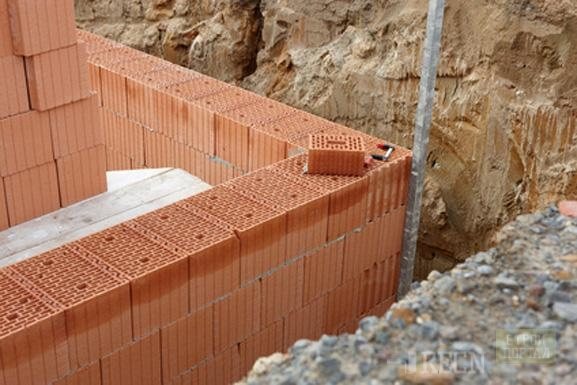

Як зробити фундамент з цегли

Щоб звести фундамент, необхідні інструменти:

1. Кельня.
2. Рулетка.
3. Лопати та тари для розчину та води.
4. Рівень та виска.
5. Киянка, молоток.
6. Синтетичний шнур, колья.
7. Ніж.

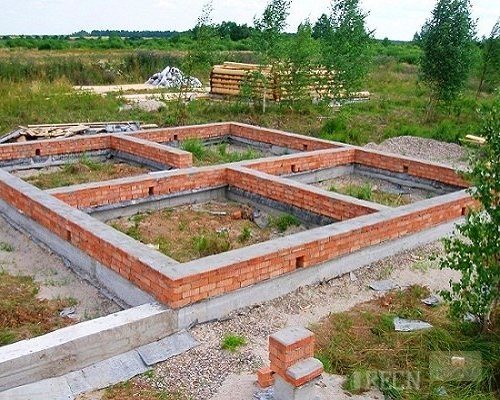

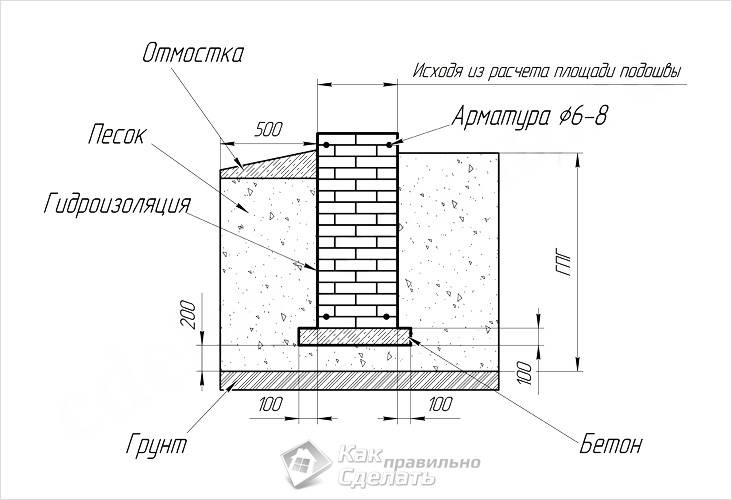

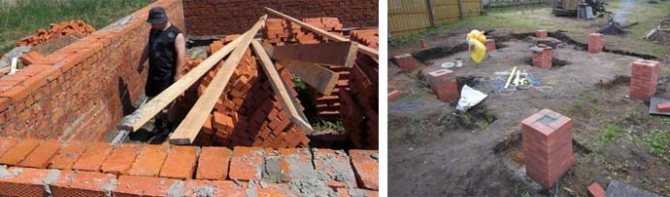

Стрічковий фундамент із цегли

Стрічковий тип базису найчастіше є збірним і виготовляється з бетону. Також він може бути зібраний із залізобетонних блоків та плит. Тим не менш, за допомогою цеглини теж можна звести конструкцію стрічкового фундаменту. Причому технологія його зведення при цьому не дуже складна. Тому фундамент із цегли своїми руками можна спорудити самому, якщо є хоч якісь навички будівництва.

Для того, щоб звести стрічковий фундамент, потрібно виконати наступні етапи:

1. Розмітка майданчика.
2. Проведення землевпорядних робіт.
3. Заливання основи.
4. Цегляна кладка.

Розглянемо етапи докладніше:

1. Щоб траншея вийшла рівною, майданчик слід спочатку розмітити. При цьому потрібно дотримуватись розмірів, які були попередньо розраховані.
2. На кутах встановлюються кілочки, між якими простягається мотузка. Потім за контуром майбутнього базису необхідно провести виміри, щоб встановити, як він рівний.
3. Коли розмітку буде закінчено, можна починати копати траншею. Це має бути зроблено за раніше підготовленими кресленнями, у яких зазначені розраховані розміри. Глибина траншеї має бути такою самою, як і розрахункова величина, на яку планувалося закладати основу. Чинники, що впливають на глибину, були перераховані вище.
4. Щоб стрічку фундаменту можна було після всіх необхідних робіт без проблем засипати, весь ґрунт при викопуванні необхідно відсипати по обидва боки траншеї.
5. Коли траншея буде готова, приступаємо до встановлення основи, що складається з подушки з бетону та піску. Для цього спочатку потрібно укласти пісочний шар завтовшки 100-210 мм, після чого його ретельно утрамбовують. Щоб це зробити, потрібен спеціальний пристрій. За відсутності такого можна зробити таке: коли поверхня буде вирівняна, на поверхню піску виливається достатньо води, після чого залишають на деякий час, щоб вона ввібралася. В результаті цього пісок приобретет високу щільність.
6. Тепер на піщаний шар потрібно покласти гідроізолятор. З цією метою можна використовувати спеціальний полімерний матеріал, а крайньому разі — звичайний грн.ройд. Укладання необхідно виконувати, загнувши з обох боків гідроізолятор.
7. Потім потрібно розпочати облаштування бетонної підошви.
8. Нарешті, необхідно укласти цеглу з армуванням. При цьому товщина цементного шару має бути якнайменше.
9. Якщо стрічковий базис облаштувати правильно, він не боятиметься деформацій. Такі роботи, зокрема зведення цоколя фундаменту з цегли, вимагають чималих витрат, але вони окуплять себе з часом. Заощаджувати та проводити експерименти при зведенні фундаменту не рекомендується.
10. Коли кладка цегляного фундаменту буде закінчена, потрібно дати йому близько 2-3 тижнів, за цей час він повинен повністю вистоятись. За цей час розчин остаточно схопиться.

Якщо грунт на будівельній ділянці не можна назвати стабільним, то стрічково-цегляний фундамент потрібно армувати. Завдяки цьому базис навіть на неспокійних ґрунтах зможе витримати досить великі навантаження. При виконанні армування основи потрібно стежити за арматурою, а саме для того, щоб вона була прихована під цементним розчином хоча б на глибину в 3 мм. Це збільшить товщину шва.

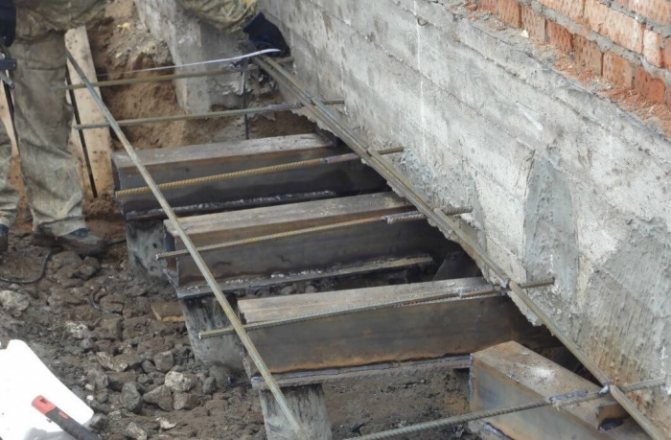

Особливу увагу необхідно приділити добору матеріалу для армування. Для цього найкраще підійдуть сталеві прути діаметром 8-9 мм, які укладаються на відстані 1,5 цегли від бічної поверхні стрічки. Щоб вони не згнили під час робіт, прути мають бути повністю занурені у розчин цементу. Необхідно зробити не менше 2 пояси, у кожному з яких встановлюється по 2 прути. Від краю має дотримуватися відстань у половину цегли. Крім того, потрібно загнути кінці лозин на кутах.Довжина опор має бути не менше 310 мм. Для поперечного армування рекомендується використовувати сталеву сітку. Товщина сталевого дроту, з якого зроблена сітка, має бути 2,5-6 мм. Якщо товщина дроту становить понад 5 мм, то рекомендується виконати переплетення зигзагом.

Щоб фундамент міг ефективніше протистояти впливу вологості, рекомендується зробити відбивання. Являє вона собою бетоновану поверхню ґрунту по всьому периметру базису. При цьому має бути зроблений невеликий нахил на зовнішній бік, щоб вода не застоювалася, а стікала.

Перед зведенням стін потрібно повторно зробити гідро- та теплоізоляцію фундаменту на його поверхні.

Якщо цеглини для облаштування стрічкового фундаменту не вистачає, необхідно зробити вище бетонну підкладку. У такому разі остання може виступати із рівня землі. Простими словами, такий фундамент можна назвати комбінованим, що складається з бетонного та цегляного. Даний метод досить популярний при облаштуванні цокольних поверхів, коли частина цоколя виливається з бетону або складається з бетонних блоків, а частина викладається з цегли, на яку потім кладуться плити перекриття.

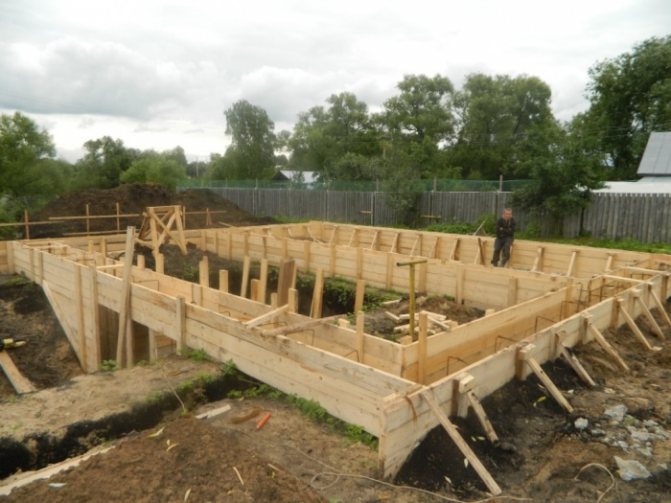

Для влаштування бетонної частини фундаменту необхідно правильно зібрати опалубку. Для цього є спеціальні металоконструкції. Але якщо їх немає, то підійдуть і звичайні панелі ДСП або OSB. Перевага таких панелей перед дошками полягає в рівні фундаменту – на ньому не буде видно переливи розчину. Також не забуваємо про армування даного базису за допомогою конструкції з арматури.

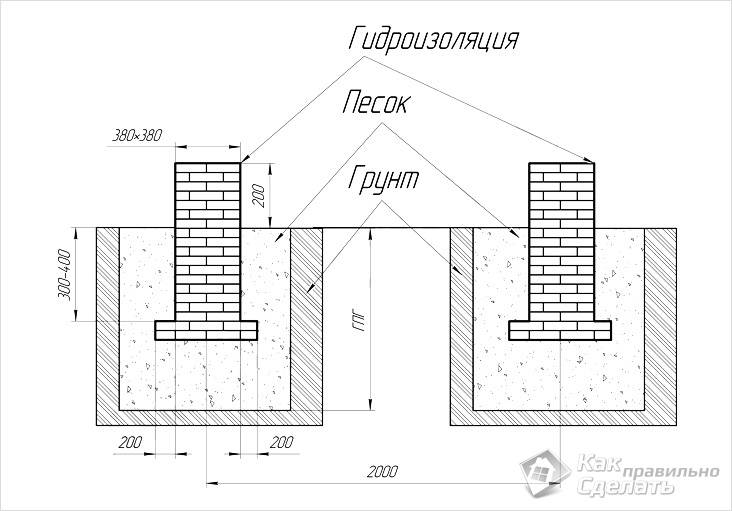

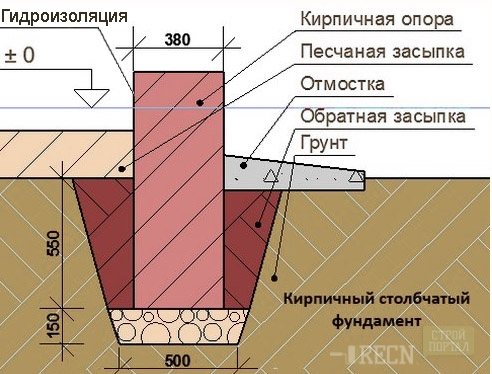

Стовпчастий фундамент із цегли

Порядок виконання робіт у цьому випадку наступний:

1. При зведенні стовпчастого базису, насамперед, робиться розмітка ділянки. Після цього провадяться необхідні земельні роботи. Зокрема, під кожен стовп за допомогою спецтехніки чи вручну викопується яма. Грунт слід вибирати з огляду на те, що потрібно буде виконати кладку на глибині до 700 мм. Найважливіше: ями мають бути точно розташовані по осях та відповідати креслярським розмірам.
2. Після земляних робіт слід підготувати основу. На дно виритої ями засипаються шари піску та щебеню, товщина яких приблизно дорівнює 110-160 мм. Після чого їх ретельно утрамбовують. Щоб підсилити фундамент, під цегляну кладку рекомендується спорудити основу з бетону товщиною як мінімум 150-200 мм. Щоб це зробити, спочатку монтується армуюча сітка, яка потім заливається подушкою з бетону. Через кілька днів бетон повинен добре застигнути. Після цього можна приступати до укладанняцегли під фундамент.
3. Під час укладання в одному ряду стовпа найчастіше розміщується 4 цеглини. Фахівці рекомендують для розчину використовувати цемент марок М-400, 500. Під час кладки потрібно дотримуватись перетяжки. Для посилення стовпів можна використовувати сітку армуючої.
4. Там, де перетинаються стіни, потрібно встановити стовпи 510 на 510 мм у дві цеглини. Там же, де невелике навантаження, можна встановити стовпи в 1,5 цегли розміром 380 на 380. При цьому між ними повинна бути відстань 1,7 – 2,1 м.
5. Для вирівнювання фундаменту кожен цегляний ряд вивіряється за допомогою будівельного рівня. Збудовані стовпи перевіряють по вертикалі схилом. Допускається відхилення не більше 2⁰.
6. Укладання цегли робиться доти, поки кожен зі стовпів не виступатиме над верхнім краєм виритої траншеї як мінімум на 200 мм. Якщо будівля зводиться на ділянці з ухилом, всі стовпи необхідно вирівняти по верхньому краю, який у всіх опор повинен бути на одній висоті. Важливо, щоб найменша величина, яку височить стовп, становила щонайменше 200 мм.
7. Кладка виконується в півцегли. Стовп, що вийшов в результаті кладки, має квадратний переріз і порожнечу по центру. Для зміцнення фундаменту цю порожнину заповнюють розчином бетону з армуванням стрижнем арматури.
8. Після висихання розчину кладки проводять роботи з гідроізоляції фундаментних стовпів. Це дозволить захистити їх від зовнішніх впливів вологи. Для цього потрібно обмазати опори мастикою.
9. Після цього стовпи мають постояти близько тижня. За цей час вони висохнуть і наберуться міцності. Простір між фундаментними опорами необхідно засипати шаром сипучого матеріалу: піску, щебеню, відсіву і т.д. Завдяки цьому фундамент буде менш чутливим до впливу активних сезонних рухів грунту.
10. Верхню частину стовпів фундаментного базису необхідно також ізолювати від вологи. Для цього їх покривають грн.ройдом.
11. Залишилося зробити паркан між стовпами, який встановлений по периметру майбутньої споруди. Це дозволить уберегти підлогу будівлі від попадання всередину будівлі холодного повітря.

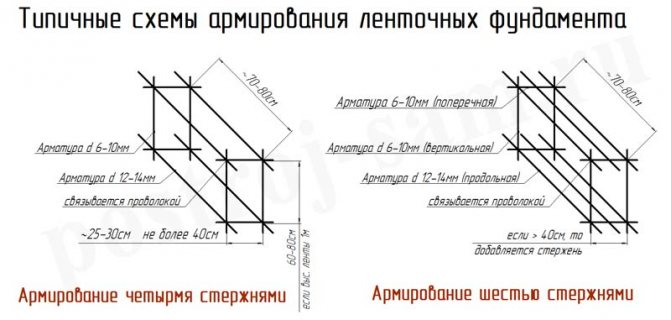

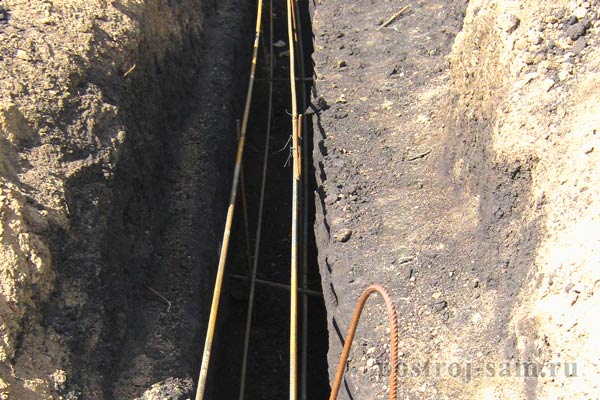

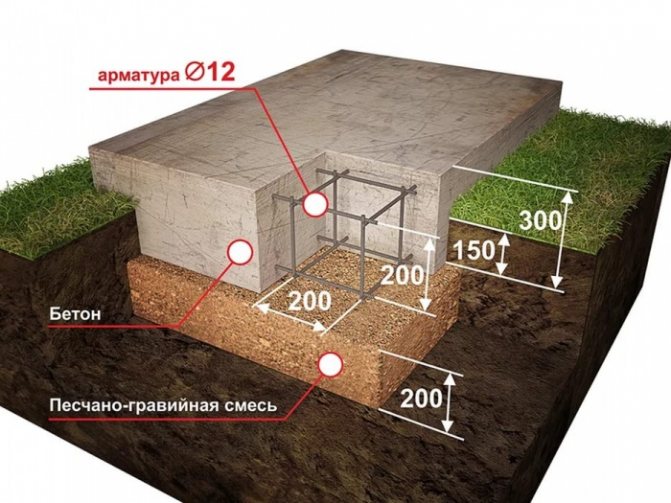

Як розрахувати арматуру для фундаменту будинку

Як правильно вибрати діаметр арматури, схему армування, а також її кількість, я вже розповідав у статті про розрахунок арматури для стрічкових фундаментів.

Що стосується арматури для фундаменту нашого будинку, то тут все просто – армування буде проводитись арматурою діаметром d12 та d8.

Схема армування буде в 4 горизонтальних прути по всьому периметру будинку, з вертикальними та поперечними вставками, що утворюють прямокутник, приблизно кожні 1,0 – 1,5 м.

Горизонтальні стрижні арматури, на які ляже максимальне навантаження на злам та розрив, будуть діаметром 12 мм і їх буде 4 штуки, дві вгорі та дві внизу. Вертикальна та поперечна арматура буде 8 мм, таким чином, ми трохи заощадимо.

І так ми розрахували глибину закладення та товщину стрічкового фундаменту для нашого цегляного будинку, а також визначилися з армуванням. У наступній статті я нарешті перейду до будівництва і розповім, як заливався фундамент.

Вибираємо тип фундаменту

Так як цегляний будинок має досить значну масу, цей факт необхідно враховувати при виборі фундаменту. Якщо буде облаштовано основу без урахування навантаження, то можлива поява тріщин у стінах і навіть їх руйнування. Для розуміння майбутньої маси споруди потрібно мати чітке уявлення, як розрахувати цей показник. Цегляний будинок зможуть витримати на собі тільки плитний, стрічковий та пальовий вид основ.

Будинок із цегли, як правило, не будують на дрібнозаглибленому фундаменті. Ставлення цей факт має лише до фундаменту стрічкового або пальового, тому що вони не зможуть витримати на собі велику вагу будівлі.

Незалежно від виду, обраний фундамент повинен будуватися відповідно до всіх існуючих норм. До них належить облік виду ґрунту та глибини його промерзання, рельєф місцевості та рівень ґрунтових вод. Конкретну відповідь за всіма цими показниками зможе дати лише фахівець, який детально проведе аналіз та з більшою точністю визначить характеристики ґрунту та інші показники, відповідно до чого зробить розрахунок фундаменту.

Переваги та недоліки цегляного фундаменту

Як і всі інші види фундаментів, цегляний має свої плюси та мінуси.

Переваги цегляного фундаменту

1. Простота реалізації. Побудувати цегляний фундамент можна силами кількох людей, оскільки роботи не вимагають переміщення великих тягарів та застосування спеціальної техніки.
2. Висока твердість.
3. Пластичність. Зміщення ґрунту не будуть причиною сильних руйнувань фундаменту, оскільки він має більшу рухливість у порівнянні з монолітними.

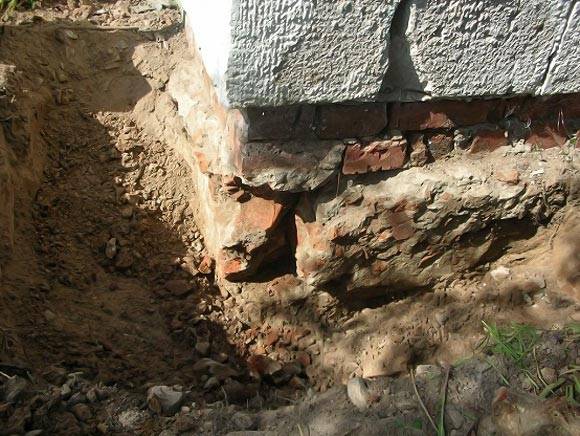

4. Ремонтопридатність. У разі будь-яких поломок не потрібно змінювати великі блоки. Потрібна заміна лише окремих невеликих фрагментів фундаменту.

При виникненні тріщин або локальних руйнувань достатньо лише замінити фрагмент кладки на околиці місця пошкодження фундаменту.

Недоліки фундаменту з цегли

1. Трудомісткість та невисока швидкість будівництва.
2. Щодо висока вартість.
3. Необхідність виконання гідроізоляції.

Після висихання кладки лицьову поверхню фундаменту необхідно обов’язково гідроізолювати

У яких випадках можна застосовувати фундамент із цегли

На цегляному фундаменті можна будувати лише невеликі одноповерхові будинки: дачі, лазні, літні кухні.При цьому важливо бути впевненим у надійності ґрунтів. Необхідно вибирати сухі стабільні (низкопучинисті) ґрунти. На нестабільних ґрунтах фундамент зміцнюється армуванням.

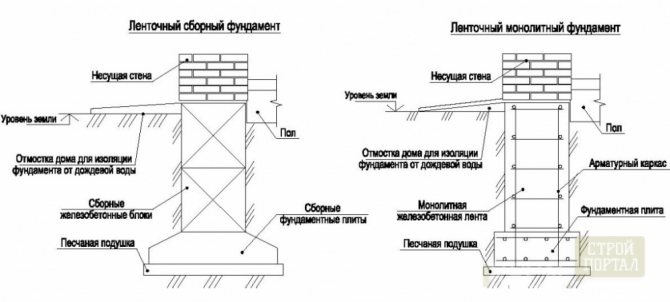

Фундамент стрічкового типу

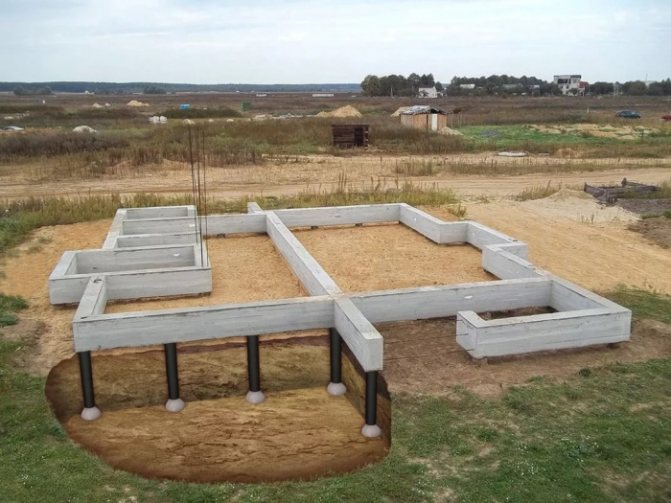

Стрічковий фундамент під цегляний будинок є основою у вигляді стрічки, яка залягає під несучими та внутрішніми стінами. Він відрізняється тим, що простий у виконанні, але витримує значні навантаження. Широко використовується така основа для важких бетонних або цегляних будинків. Зручність цієї підстави в тому, що можна створити під будинком цокольний поверх або підвал, де в ролі стін будуть використані стрічки фундаменту.

Стрічкова основа підрозділяється на монолітну та збірну. У першому випадку стрічка утворюється шляхом заливання розчину в опалубку з додатковим армуванням. Такий фундамент можна виконати і своїми руками, але доведеться чекати близько тижня, доки розчин застигне та набере фортецю.

Збірний фундамент виконується з готових елементів, які укладаються у порядку, що диктує проект. Складність у тому, що з його монтажу знадобиться важка техніка, з допомогою якої можна пересунути блоки. Ця підстава не настільки міцна, як перша.

Також стрічкову основу можна розділити в залежності від того, наскільки вона заглиблена в ґрунт. Для легких будівель використовуються дрібнозаглиблені фундаменти, які йдуть у ґрунт на глибину всього 50 – 70 см. Але, як уже говорилося раніше, такий вид основи – не найкраще рішення для цегляного будинку. Як основа під будинок з цегли краще використовувати заглиблений фундамент. Його споруджують так, щоб конструкція знаходилася нижче рівня промерзання ґрунту приблизно на три десятки сантимів.тров. Стрічковий фундамент для цегляного будинку зводиться так:

Розчищення ділянки, видалення верхнього шару та розмітка.

Цегляний фундамент: вибір та розрахунок кількості матеріалу, етапи створення

Плануючи будівництво споруди на присадибній території, кожен господар набуває сировини, виходячи зі своїх можливостей, функціонального призначення конструкції. Але головним критерієм при цьому залишається тривалий термін служби та надійність майбутньої будівлі.

Фундамент із цегли – доступний варіант, який можна звести самому. Хоча для його укладання буде потрібно чимало сил, часу та терпіння, результат буде вражаючим.

Розглянемо докладніші аспекти створення такого фундаменту.

Тематичний матеріал

:

• Фундамент із покришок своїми руками
• Монтаж пальово-гвинтового фундаменту

Всі за і проти цегляної основи

Серед основних плюсів такого фундаменту варто виділити:

1. Не потрібне встановлення опалубки.
2. Можливість кладки вручну.
3. Вибір форм стрічки.
4. Зменшення витрати бетону, отже економія грошей.
5. Поєднання з іншими видами матеріалів.
6. Легко ремонтується.
7. Не потрібно залучати спецтехніку, бригаду робітників.
8. Гарний рівень теплоізоляції.
9. Якщо виконати якісну гідроізоляцію, то за терміном служби він не поступатиметься бетонною стрічкою або монолітом.

Але варто врахувати й мінуси:

1. Велика трудомісткість робіт. Ручна кладка цегли займає багато часу та сил.
2. Потрібне обов’язкове посилення арматурою. Інакше термін його служби скорочується у рази.

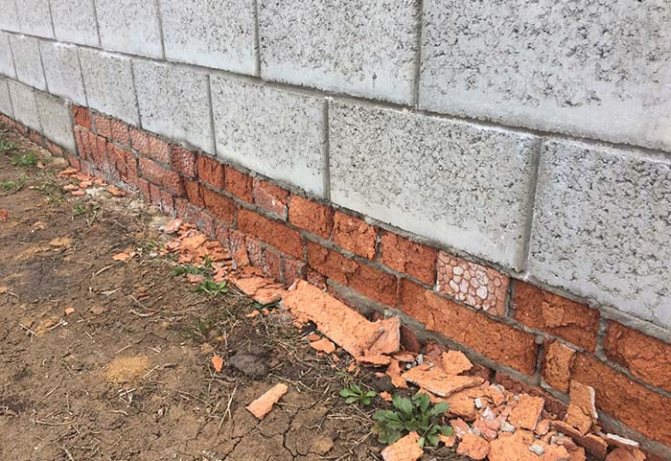

3. Цегла має високий рівень гігроскопічності. За рахунок цього знижується морозостійкість.

Крім того, цей вид основи допускається зводити лише на стабільній ділянці землі з низьким рівнем залягання ґрунтових вод.

В окремих випадках його можна встановити на рухомому ґрунті, але за умови, що під низом підготовлений армований бетонний фундамент.

Для яких споруд можна чи не можна використовувати

Рекомендується викладати під легкі будинки в один поверх. Серед них:

• каркасні, дерев’яні споруди із бруса;
• газосилікатний будинок або з піноблоку;
• альтанка;
  цегляна альтанка
• закрита веранда;
• гараж;
• ванна кімната;
• палац;

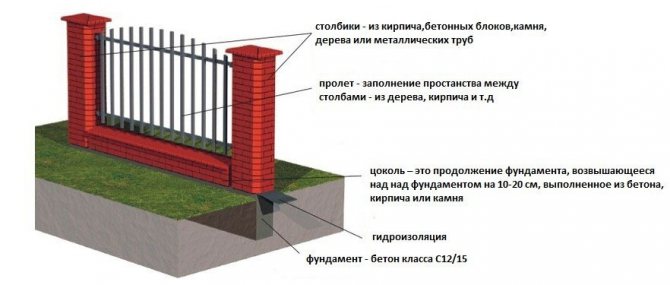

• паркан;
• велика теплиця;
• вулична піч.

Залежно від складності конструкції застосовується стовпчастий чи стрічковий тип.

Не можна класти такий фундамент під двоповерхові, триповерхові будинки, де стіни робитимуть із цегли або монолітного бетону.

У виборі матеріалу для облицювання фасаду будівлі обмежень немає.

Вибираємо відповідні види цегли

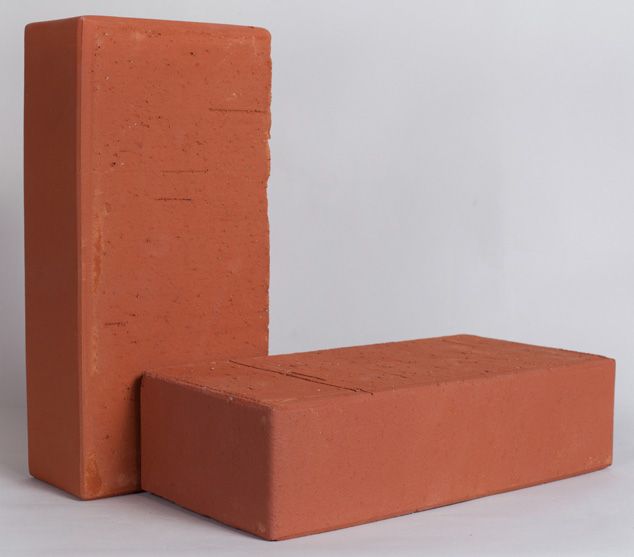

Найкраще підходить червоний обпалений повнотілий (керамічний). Якщо йдеться про зведення печі, то шамотний (вогнетривкий).

зведення цоколя з цегли

Найчастіше беруть саме ці типи сировини, бо вони:

• мають глиняну основу;
• стійкі до дії вологи;
• довговічні;
• міцні.

Явних недоліків вони не мають.

Але важливо звертати увагу на якість матеріалу, що купується. Якщо сировину перепалили або не витримали належний час, вона прийме тьмяний яскраво-червоний колір і буде з увігнутими краями, згодом почне кришитися, що призведе до руйнування фундаментного поясу.

Для облицювання фасаду підійде клінкер. Він стійкий до будь-яких проявів довкілля, служить десятиліття, а й ціна нього досить висока.

Біла силікатна цегла варто застосовувати виключно для обробки цоколя будівель з блоку, дерева. Незважаючи на міцність, він має високу гігроскопічність, низький рівень морозостійкості. Так само ситуація і з червоним порожнистим.

Якщо виконати кладку основи із силікату, то під дією вологи вже через кілька років окремі ділянки почнуть давати тріщини.

Розміри, марки

Потрібний тип сировини повинен обов’язково відповідати таким вимогам:

• бути цілісним, без порожнеч;
• рівень морозостійкості – від 35 циклів та вище;
• водопоглинання – не більше 16%;
• щільність на стиск – 1600 кг/м3.

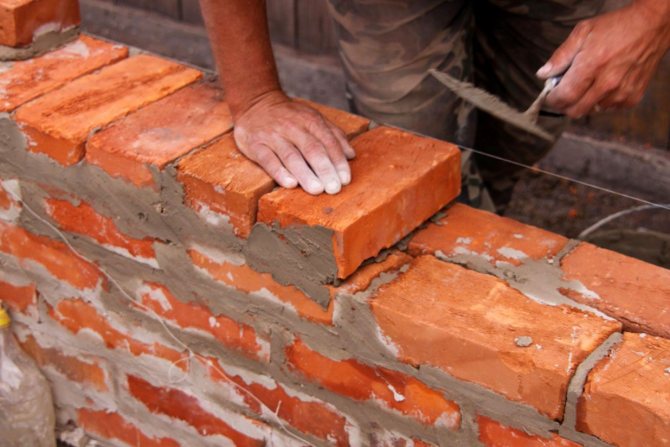

процес кладки

Кераміку слід використовувати марок: М150, М200, М250.

Відповідні розміри цегли:

• 25 * 12 * 6,5 см – одинарний;
• 28,8 * 13,8 * 6,5 см – модульний;
• 25*12*8,8 см;
• 28,8 * 13,8 * 8,8 см.

Рекомендуємо ознайомитися із статтею: «Вапняний розчин».

Розраховуємо потрібну кількість матеріалу

Спочатку розробляють креслення майбутньої споруди, де враховується:

• тип землі;
• з якого матеріалу буде зроблено стіни, перекриття;
• наявність підвалу чи мансарди;
• площа підошви будови.

І вже виходячи з навантаження на фундамент, визначають його форму (стрічка чи стовпи), ширину, глибину, кількість матеріалу.

При розрахунку радимо дотримуватись наступних рекомендацій:

1. Товщина основи має бути більшою за товщину стін на 5 см.
2. Щоб виконати заливання дрібнозаглибленої стрічки, достатньо одинарної червоної цегли 25*12*6,5 см. Його середня роздрібна ціна коливається від 10 до 15 грн.шт.
3. При обчисленні необхідного обсягу піску важливо пам’ятати, що він знадобиться для створення подушки і замісу бетонного розчину. Вартість за 1 тонну – 400-700 грн.ів.
4. Мішок цементу 50 кг вийде 250 грн.ів. Для зберігання великої кількості слід підготувати сухе приміщення, що провітрюється.
5. Для армування варто взяти металеву сітку з дроту діаметром 4–6 мм, з прутами діаметром 6–8 мм.
6. Щоб виконати гідроізоляцію невеликої основи 6*10 м вистачить відра бітуму вартістю 1200 грн.ів.

При розрахунках матеріалу для стовпчастого фундаменту з цегли важливо не забути про розміри перерізу опор. Правильно зробити їх квадратними з ребром 38 см або прямокутними, розміром 38*51 см.

Створюємо цегляний фундамент своїми руками

Визначивши призначення будівлі, ухвалюють рішення про зведення стрічки чи стовпів.

Але в будь-якому з варіантів гідроізоляція є обов’язковою. Для цього добре підійде старий перевірений бітум, рулонний грн.ройд. Для додаткового захисту від вологи риють траншею та укладають у неї дренажну трубу.

Розглянемо покрокові інструкції щодо створення кожного з видів цегляного фундаменту.

Етапи будівництва стовпчастої основи

Його міцності достатньо для легких споруд:

• невеликих дачних будиночків із зрубу;
• дощатих госпблоків;
• літнього душу та туалету;
• альтанки.

Такий фундамент нескладно викласти самому, озброївшись керівництвом досвідчених будівельників. Ціна його доступна, а вимощення робити не потрібно.

Перед роботою радимо взяти до уваги такі рекомендації:

1. Для одноповерхового каркасного будиночка вистачить стовпів розміром 38*51 або 38*38 см.
2. Якщо це літня кухня з мансардою, то габарити опор збільшують до 51*51 см.
3. Для замісу розчину найкраще підходить цемент марки М400, М500.
4. Дно ям необхідно розрівняти, утрамбувати та постелити геотекстиль. Він стане перешкодою для проникнення вологи в фундамент, не дасть піску піти в землю, розрости бур’янів.
5. Зверху формують подушку із щебеню та піску, настилають грн.ройд.
6. Після цього починають кладку стовпів перевіреним дідівським способом.
7. Через кожні 4 ряди рекомендують зміцнювати опори шаром сітки із дроту.
8. Щоб усі колони знаходилися в одній площині, слід кожен викладений ряд перевіряти будівельним рівнем.

Важлива особливість, яку варто врахувати, – опори під стінами, що несуть, роблять набагато тонше, приблизно 25*38 см.

Детальний посібник з будівництва стовпчастого фундаменту для альтанки.

Зведення стрічки

Вибір на користь цієї основи можливий, якщо планується будівництво будівлі з цокольним поверхом, підвалом, горищем на даху. Стіни можуть зводитися із каменю, залізобетону.

За відгуками майстрів, стрічка – надійний фундамент не тільки на твердому ґрунті, а й на піщаному, пучинистому суглинку. Головне – виконати якісне армування.

Детально ознайомитись з плюсами та мінусами стрічкової основи, поетапним методом укладання ви зможете прочитавши статтю: «Види стрічкових фундаментів».

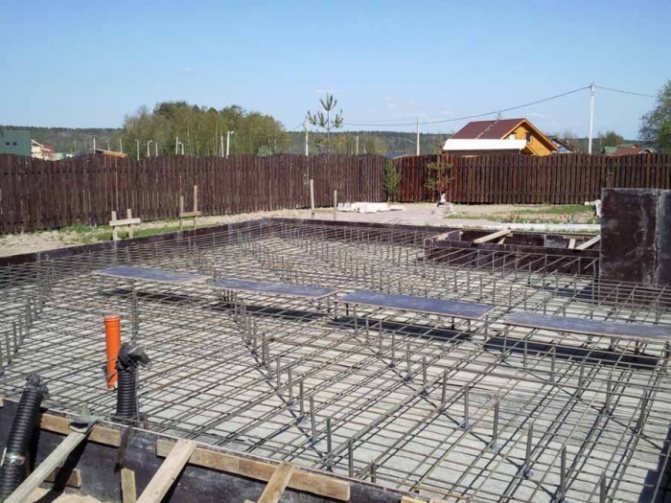

Влаштування плитного фундаменту під будинок з цегли

Цей фундамент є найпростішим за своєю конструкцією, оскільки є монолітною плитою, яка залягає під всією площею будинку. Він здатний приймати він навантаження і розподіляти їх поступово при рухах грунту. Прекрасно підходить для облаштування на пучинистому і просадному ґрунті, а також на занадто перезволоженому ґрунті.

Для цегляного будинку можна монтувати і дрібнозаглиблений та заглиблений типи плитних основ. Створюються вони із збірних залізобетонних балок, армованої монолітної плити, а також із збірних плит, які обов’язково мають бути з’єднані воєдино.

Алгоритм монтажу дрібнозаглибленої плитної основи для цегляного будинку такий:

1. Розчищення ділянки, зняття верхнього родючого шару та розмітка майбутнього фундаменту.
2. Зняття невеликої кількості ґрунту на таку глибину, яка трохи більша, ніж товщина фундаменту.
3. Розрівнювання поверхні та засипання піщано-щебеневої подушки. Ретельне розрівнювання готового шару та проходження ним віброплитою. Невелика заливка бетону поверх готової подушки.
4. Поверх залитої поверхні настилається плівка вінілового типу, грн.ройд, геотекстиль. Поверх цього укладається теплоізоляційний матеріал.
5. Виконує опалубку по периметру.
6. Укладання арматурної сітки всередину опалубки.
7. Заливання бетону в один прийом, щоб не утворювалися містки холоду. Готовий шар обробляється вібратором.
8. Очікування повного застигання від двох тижнів до місяця.

Чи можна використовувати цеглу для фундаменту?

Використання цегли для монтажу несучих конструкцій має певні обмеження:

• граничне навантаження на цегляний фундамент 0,3 метра завширшки має бути не менше 14 тонн на квадрат;
• така цегла пориста, добре вбирає вологу. Навесні, у процесі відтаювання, вода руйнує матеріал. При влаштуванні цегляного фундаменту підвищена увага приділяється гідроізоляції, дренажу, захисту від ґрунтових вод;
• на заболочених грунтах, біля з регулярними повенями і за наявності близько до поверхні підземних джерел/грунтових вод монтаж фундаменту з цегли виключається;

• споруді шкодять коріння дерев. При закладці цегляної основи для будинку бажано всі дерева поблизу викорчувати, а це додаткові витрати праці;
• монтаж цегляної основи нескладний, але довгий. Часу на укладання йде більше, ніж на заливку бетону або занурення паль.

Відзначимо і плюси:

• усадка цегляного фундаменту відбувається швидше, ніж інших основ;
• за дотримання всіх необхідних захисних заходів у процесі монтажу цегляний фундамент досить міцний і довговічний (до півстоліття служби);
• це повітропроникний матеріал;
• для влаштування фундаменту не потрібна важка техніка (як у випадку з бетоном), не потрібна висока кваліфікація укладача;

• порівняно невелика вага;
• екологічна чистота;
• несхильність до цвілі і гниття;
• якщо немає приповерхневих ґрунтових вод, укладання цегляного фундаменту не перешкоджає спорудженню підвалу, що експлуатується;
• хороша ремонтопридатність: можна відновлювати окремі ділянки без необхідності оновлювати всю кладку та без ризику обвалення будинку.

Фундамент на палях для цегляного будинку

Він здатний передати навантаження від будинку тим шарам ґрунту, які твердіші, ніж ті, що залягають на поверхні. Саме тому така основа встановлюється на тих ґрунтах, які обсипаються та є нестійкими, оскільки вони не зможуть витримати вагу цегляного будинку. Ідеально пальовий фундамент підійде і для міцного ґрунту. Його використання в таких умовах обумовлюється меншими витратами на монтаж та матеріали. Для створення пальової основи знадобиться орендувати техніку для бурінняжін та установки паль.

На даний момент існує величезна кількість різноманітних пальових основ залежно від типу паль і їх монтажу. Для цегляного будинку найвдалішим варіантом стане залізобетонний фундамент із буронабивними палями із широкою підошвою. Для його монтажу необхідно виконати такі кроки:

1. Розчищення фундаменту, зняття дерну та розмітка тих місць, де будуть встановлені палі відповідно до плану.
2. Виїмка ґрунту на розмічених під палі місцях.
3. Буріння свердловин під палі ручним буром або спеціалізованою технікою.
4. Підготовка армуючого каркасу шляхом зварювання між собою кількох арматурних лозин. Армуючий каркас робиться вище за рівень землі приблизно на 30 см. Це необхідно, щоб далі можна було встановити на ньому ростверк.

Як підсилити фундамент для цегляного будинку

У ситуації, коли фундамент вже готовий і прийнято рішення змінити матеріал будинку на цеглу або будинок придбаний, але спостерігаються тріщини на стінах, можна зробити посилення фундаменту. Найпростіший спосіб – це збільшення площі основи, але можливі інші варіанти:

• Метод посилення з допомогою ін’єкцій. Для здійснення цього методу навколо цоколя забирається ґрунт і спеціальною цементною гарматою розчин набризкується на стінку основи.
• Пальове посилення є установкою паль біля фундаменту.
• Посилення за допомогою обойми із залізобетону. Цей спосіб є виконання опалубки по всьому периметру фундаменту, установка в неї армуючого каркаса і заливка бетоном.



• Влаштування захисних стінок. Виконує із зовнішнього боку фундаменту додаткову бетонну стінку.
• Метод розширення підошви. Він виробляється так само, як і в попередньому випадку, але стінка збільшується на 50 – 100 см.

Покрокова інструкція укладання

Стрічковий

Подібний варіант здатний витримати серйозніше навантаження, аж до невеликого дерев’яного будинку. Стрічковий фундамент із цегли буває дрібнозаглиблений та заглиблений. Другий спосіб використовується у разі обліку глибини промерзання ґрунту. Основні роботи проводять на ділянках з пучинистим ґрунтом (найбільш підходящий варіант), до того ж рекомендується додатково посипати область піском і щебенем, щоб у майбутньому не виникло ситуацій з деформацією конструкції і будинок не повів убік.

Підготовка

На підготовчих етапах є ті ж дії, що і у випадку стовпчастого фундаменту. Виривається траншея завширшки приблизно 1 м по всьому периметру проекту. Розміри пристрою узгоджуються заздалегідь. Якщо в районі спостерігаються процеси високого залягання рівня ґрунтових вод або ґрунт сам по собі зайво вологий, ширина передбачуваної ями повинні бути більшими на 1 м ніж сама будівля (необхідна умова для проведення дренажу). Закінчується процедура тим, що дно посипається піском, наливається вода після утрамбовується.

Армування

Якщо ділянки робіт характеризуються проблемним ґрунтом, під перегородку із цегли необхідно встановити армуючі прути. Подібний захід зміцнить конструкції, дозволить витримати серйозні навантаження у майбутньому, виключити демонтаж. Для роботи підійде прут із металу, ширина якого від 5 до 6 мм. Щоб кладку було виконано правильно, важливо покривати арматуру цементним розчином на 2 мм. Пруття необхідно обкласти зовні довжиною в півцегли від бічної області стрічкової конструкції. Як поперекчного армування потрібно зробити сітку з дроту, розмір якої становить 4 мм у діаметрі.

Стовпчастий

Саме такий фундаментний тип найчастіше включається до проектів. Покрокова інструкція включає такі етапи:

• Щоб стовп не покосився вже в перший рік, важливо вибрати ідеально рівну поверхню.
• З використанням шпагату проводять розмітку, визначають основні кути, проект звіряється на точність діагоналей, забиваються кілочки.
• Натягують мотузку, якою відокремлюється стіна від стовпів по периметру.
• Викопуються фундаментні ями завглибшки 60 см, при цьому враховується запас на присипку.
• Дно вистилається геотканиною, яка здатна пропускати воду і запобігати всмоктуванню піску. Після насипається щебеня в 15 см шаром і відбувається утрамбування.
• Для додаткового посилення з використанням бетонних розчинів зміцнюють білі стовпи, як і у випадку зі стрічковим типом.
• Далі проводиться армування, після чого пристрій заливається розчином.

Правильна кладка цегли на фундамент

З дня свого винаходу цегла міцно зайняла лідируючі позиції рейтингу популярності серед будівельних матеріалів, що широко використовуються в малоповерховому та дачному будівництві. Щоб відсвяткувати новосілля, потрібно спочатку зробити перший крок – закласти кутовий камінь.

Як правило, укладають цеглу професіонали, проте вникнувши в просту технологію кладки цегли на фундамент, можна впоратися самостійно. Слід врахувати, що цяробота копітка і складна, що вимагає акуратності та навички.

Секрети кладки цегли відомі мало кому – людство порається з цеглою вже п’ять чи шість тисяч років. Проте згадаємо, що «не боги горщики обпікають».

Навіщо на фундамент кладуть цеглу?

Кладка цегли на фундамент проводиться дляформування цоколя, що захищає підпільний простір. Стійкість будівлі значно підвищується пристроєм цоколя.

Цегляний цоколь

Найкращим матеріалом для будівництва цоколяє червона цегла. Над рівнем ґрунту (на висоті 15 см) повинні передбачатися спеціальні вентиляційні отвори, які розміщуються у кількості не менше одного на кожні 3 метри та прикриваються особливою сіткою з металу чи заслінками. Пристрій цоколя – складне та відповідальне завдання. Цоколь та фундамент – основа міцності, міцності, надійності будинку.

Правильна закладка цоколя

Технологія правильного укладання цегли на фундамент починається з виставлення коректних кутів. Перший ряд встановлюють без розчину шириною цоколя. Постійно потрібно стежити за рівнем. Доводиться заміряти сторони, переконуючись в абсолютній рівні конструкції.

Максимально допустима розбіжність становить 2 см, оскільки таку похибку можна виправити при наступних діях.

Вимірявши сторони, можна монтувати сам цоколь, використовуючи цеглу з розчином із піску та цементу.Рішенняробимо так: одна частина цементу, три частини піску, вода в кількості, достатній для густої пластичної консистенції розчину.

Мінімальна ширина цокольної стінимає становити 380 мм – при утепленні пінопластом, або 500 мм – без утеплювача. Висота фундаменту, необхідна для зведення цоколя, становить 30-40 см. Така висота основи будинку дозволяє збудувати високий, красивий цокольний поверх, де можна згодом помістити господарське приміщення або бойлерну.

А у цій статті ви дізнаєтесь, як можна відремонтувати фундамент старого дерев’яного будинку.

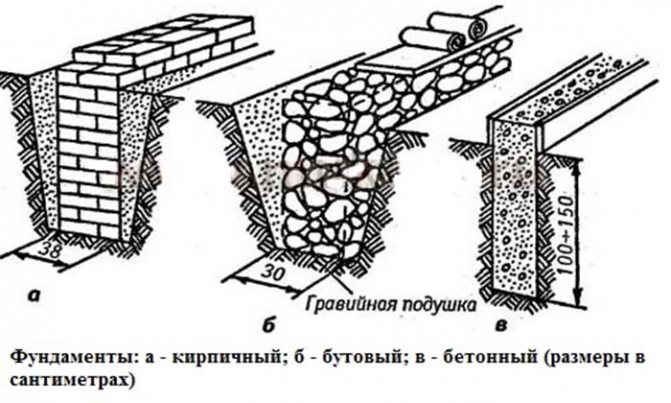

Види цегляних фундаментів

Існує два основні види цегляних фундаментів: стрічкові та стовпчасті.

Стрічковий фундамент

Стрічковий фундамент найчастіше застосовується для капітальних дачних будівель.

Міцність стрічкового фундаменту дозволяє побудувати надійну основу для заміського будинку

Цей вид фундаменту є смуга (стрічка). Вона охоплює весь периметр будівлі та служить опорою для всіх стін будівлі. Несучі стіни вимагають більшої ширини стрічки. Стрічкова основа застосовується при спорудженні будинків зі стінами з цегли або каменю та важкими перекриттями, а також з облаштуванням підвалів. При виконанні якісного армування такий фундамент можна зводити на ґрунтах з неоднорідним складом, що складаються з піску та пучинистих суглинків.

Відео: огляд видів стрічкових фундаментів

Стовпчастий фундамент

Стовпчасті фундаменти використовуються для легких каркасних, щитових або дерев’яних будинків без підвалів.

Стовпчастий фундамент вимагає меншої кількості цегли, ніж стрічковий, але й витримує значно меншу вагу

Цегляні стовпи встановлюються в кутах будівлі і на перетині стін і є опорою для важких і внутрішніх несучих перегородок. Стовпи з’єднуються обв’язувальними балками, які поєднують їх оголовки. На цих балках будуються мури.

Відео: стовпчастий фундамент із цегли

Який фундамент краще

У практиці будівництва застосовуються обидва види фундаментів, проте стрічковий має більш високі характеристики міцності.Крім того, важливо, щоб волога не потрапляла в грунт, який стикається з цеглою. А зробити це простіше, застосувавши стрічковий фундамент з дренажем і гарним вимощенням.

Як класти цеглу на фундамент

Слід заздалегідь підготуватиробочі інструменти:

• кельма (або кельня) для викладання розчину, видалення надлишків розчину, вирівнювання;
• молоток муляра для розколу цегли на шматки потрібного розміру;
• виска перевіряє вертикальність кладки;
• шнур допомагає викладати ряди по прямих лініях, дотримуватися одного показника висоти;
• порядівка розмічає ряди по товщині шва та цегли;
• правило з дерева перевіряє якість зовнішньої поверхні;
• лопата;
• ємність для розмішування розчину (або бетонозмішувача).

Спочатку укладаємо грн.ройд для ізоляції.очищеного фундаменту від вологи. Можна йти двома шляхами.

Перший спосіб повністю викласти перший ряд, а потім кути. При цьому кут повинен бути завжди на кілька цеглин вище стін. Перевіряємо дотримання прямоти кутів, вертикальність кладки рівнем, косинцем, схилом.

Другий спосіб полягає у початковому виведенні всіх кутів, після чого кладуть стіни. Перевірка кутів відбувається за допомогою тих самих інструментів. Виправляти нерівності потрібно постукуванням по неправильно лежачих цеглах молотком. Етап завершується прив’язуванням шнура для орієнтиру кутами. Тепер можна розпочинати головну частину роботи.

Деякі рекомендації для точності кладки цегли на фундамент

Технологія кладкипросто:

• викласти і вирівняти кельмою ширину розчину до півтора сантиметра;
• укласти цеглу, злегка притиснувши її для рівномірного розподілу сполучної суміші;
• акуратно постукуючи молотком, вирівняти камінь, дотримуючись позначеної шнуром лінії;
• зібрати зайвий розчин кельмою, заповнити вертикальний шов між двома цеглами.

Деякі досвідчені будівельники накладають заздалегідь невелику кількість сполучної суміші на бічну грань цегли для скріплення з сусідньою.

А тут стаття про стовпчастий ростверковий фундамент.

Вирівнювання фундаменту цегляною кладкою

На фундамент спираються несучі стіни будівлі. Секрет стійкості будови залежить від рівня кожної з чотирьох його поверхонь.Для вирівнювання нижньої площини фундаменту знадобляться такі інструменти:

• лопата;
• будівельний виска;
• рулетка;
• молоток;
• ємність для цементного розчину;
• кельня.

Створення на дні траншеї ідеально рівної нижньої поверхні фундаментної кладки починається з пристрою подушки з піску. Нижню площину не видно, але її нерівності можуть призвести до проблем експлуатації будівлі. Нерівну нижню площину вирівняти згодом не вдасться, необхідно одразу робити її ідеально рівною.

Якісно виготовлена ​​опалубка дозволяє отримати рівні внутрішню та зовнішню поверхні. Однак бувають випадки, що фундамент не виходить рівним, незважаючи на виконання всіх правил опалубки.

Як вирівняти фундамент цеглою? Способи вирівнювання поверхні основи

1. Встановлення нової опалубки та заливання розчину бетону дозволяє впоратися зі значними нерівностями поверхонь.
2. Обкладка цеглою є актуальною для усунення незначних дефектів основи.
3. Обтяжка сіткою рабицею, що фіксується товстим шаром штукатурки.
4. Покриття шаром додаткової теплоізоляції (пінополістиролом, мінеральною ватою) приховує невеликі нерівності.

Способи вирівнювання верхньої площини фундаменту

Найчастіше, саме верхня площина основи грішить нерівністю. Оскільки від неї будуються стіни, потрібна ідеальна рівність. Для отримання рівної поверхні постійновикористовують водяний рівень. Гідрорівнем перевіряють, насамперед, кути, потім і периметр основи. Слід пам’ятати, тільки водяний рівень без бульбашок дає правильні виміри. Закінчуючи кладку, слід застосовувати рідкий цементний розчин, який дозволить вирівняти поверхню на всій площі.

Виправити невеликий перепад, наприклад, 2 см, щодо нуля можна цегляною кладкою, якщо змінити товщину горизонтального шва.СНіП встановлює нормидо товщини горизонтального шва — максимальна величина має перевищувати 12 мм, з допуском +3, -2 мм. Допускається відхилення до 15 мм від горизонталі на 10 м кладки. Таке відхилення усувається кладкою наступного ряду цегли.

Другий етап будівництва

Закінчивши з розміткою території, потрібно переходити до наступного етапу. На цьому етапі робіт необхідно вирити траншеї. Глибина фундаменту залежатиме від виду ґрунту, з яким доведеться працювати. Що стосується форми траншеї, в яку заливається фундамент, то вона також залежатиме від типу ґрунту. Якщо ґрунт має щільну структуру, тоді траншея буде вертикальною. В інших випадках траншея копається у вигляді трапеції, щоб уникнути обсипання ґрунту.

Існує кілька стандартних розмірів траншеї:

1. У піщаному ґрунті глибина повинна дорівнювати 1 м;
2. У глинистому ґрунті глибина досягає 1,5 м;
3. У супіску максимальна глибина дорівнює 1,25 м-коду.

Трапляються випадки, коли інструкція з встановлення основи рекомендує змінити глибину. Якщо це зробити, то доведеться встановлювати додаткову опалубку або можна вирити траншею у вигляді трапеції.

Траншея для фундаменту та її наповнення

Щоб уникнути обвалення траншеї через вплив погодних умов, необхідно відразу приступати до укладання основи. Якщо на невеликій ділянці будується великий будинок, тоді потрібно вирити траншею лише на половину периметра. Коли рів буде залитий ростверком, можна зайнятися іншою частиною. Такий підхід пов’язаний із розмірами ділянки. Надлишки землі нема куди прибирати.

Якщо ж з деяких причин було вирішено займатися фундаментом в інший день, рекомендується не докопувати рів до кінця приблизно на 10 см. Це допоможе зберегти характеристики несучого грунту, якщо в траншею потрапить дощ.

Категорично забороняється досипати в рів викопану раніше землю. Якщо це зробити, то в майбутньому почнеться нерівномірне усадження основи, а це спричинить розкол будинку.

Якщо необхідно вирівняти дно канави, потрібно використовувати пісок, гравій або якісний ущільнювач. Оптимальним варіантом буде використання цегляної кладки, яка заливається бетоном.

Параметри та якість

Червона цегла марки М300 найчастіше використовується при кладці основи.
Виготовлення проводиться за ГОСТ 530-2007, в якому прописані способи контролю та причини вибракування. Для цього виду робіт вибирають марки червоного М-150, М-175, М-200, М-250 та М-300 (допустима межа водопоглинання в діапазоні 6-16%):

• Звичайний, одинарний 25х12х6, 5 см;
• Потовщений 250х12х8, 8 см;
• Модульний 28,8 13,8 6,5 см;
• Модульний, потовщений 28,8 13,8 8,8 см.

Габарит є важливим для розрахунку кількості необхідного матеріалу. Матеріалу звичайного розміру на 1 м3 фундаменту потрібно близько 400 шт (+1/4 займе розчин).

Продукція вважається обпаленою якісно, ​​якщо не порушена геометрія, звук при ударі виходить дзвінким. Блідий колір у поєднанні із глухим звуком видає шлюб.

Вплив глибини майбутнього фундаменту на будівництво

Багато малодосвідчених будівельників вважають, що міцність будинку буде кращою, якщо глибше встановити основу. На жаль, це помилкова думка. Варто пам’ятати про таке природне явище як промерзання бічного ґрунту. При низькій температурі він починає витріщатися. Тим самим впливає на стіни фундаменту.

Якщо було зроблено глибокий монтаж основи будинку, тоді під час пучення вся основа буде розділена навпіл. Нижня частина залишиться в землі, а верхня буде піднята до верху. Це трапляється тоді, коли основа виготовлена ​​із цегли, каміння або блоків. Також може впливати багато будинку. Якщо вона занадто маленька, то належним чином впливатиме на основу.

Щоб запобігти пученню ґрунту, найкраще утеплити помсту. Краще використовувати пінопласт, керамзит чи пумпан. Також замість утеплення підійде каркас із металу, який зв’язуватиме стінки фундаменту. Каркас потрібно розміщувати по всій висоті.

Який матеріал використовується?

Якщо закладається фундамент із цегли своїми руками, важливо знати, який саме матеріал у жодному разі не підходить для подібних цілей. У цьому випадку силікатна цегла зовсім не підходить для робіт. Надземна частина цоколя викладається білим блоком. Для того щоб оформити підземний цегляний фундамент застосовують якісно обпалена червона цегла, яка найменш схильна до впливу вологи. Не допускається використання неякісної битої цегли – весь результат роботи зійдеа ні”.
