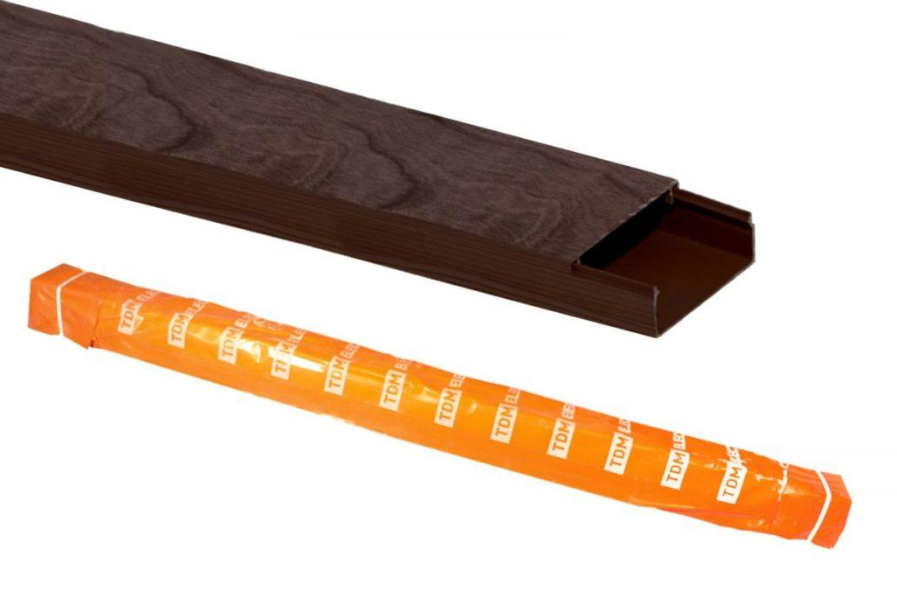

Кабель канали – це пластикові або металеві короби для прихованого або відкритого укладання проводів та кабелів. Можуть використовуватись як на вулиці, так і всередині приміщень. Називають їх ще кабельними лотками та коробами, іноді додають слово «електротехнічний».

Складаються з корпусу та кришки. Перетин переважно мають прямокутне і квадратне, але є й інші, більш специфічні. Корпус може бути цільнолитим, може перфорованим. Перфоровані корпуси потрібні рідко, для кращої вентиляції та швидшого охолодження. У цій статті ми поговоримо про те, як кріпити кабель канал до стіни в будинку.

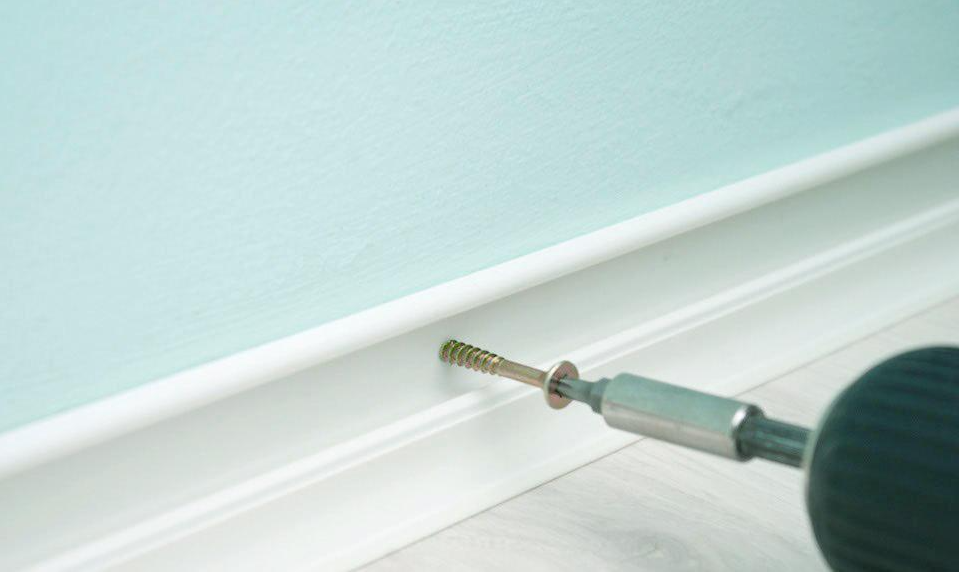

Кріплення кабель каналу до стіни за допомогою саморізів

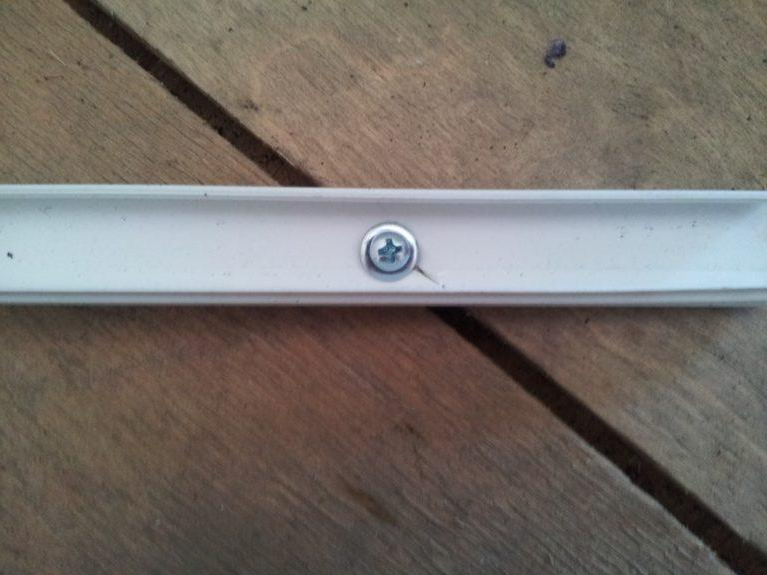

Якщо Ви вирішили виконати монтаж кабельного каналу в дерев’яному будинку або квартирі з гіпсокартонними перегородками, то установку потрібно проводити спеціальними шурупами по дереву. Крок кріплення залежить від того, яке навантаження відбуватиметься на пластиковий короб, а точніше – скільки проводів потрібно протягнути всередині, і який у них перетин.

Як правило, щоб надійно закріпити кабельний канал на дерев’яній стіні або гіпсокартоні, достатньо прикрутити шурупи через кожні 40-50 см. Якщо стіни нерівні, краще зменшити крок кріплення, це дозволить приховати всі дефекти та зазори.

Не слід вибирати для встановлення кабельного каналу надто довгі шурупи. Щоб надійно закріпити короб у стіні, достатньо буде вкрутити кріплення довжиною близько 40 мм. Для вкручування найкраще користуватися шуруповертом із хрестовою битою.

Кріплення кабель-каналу на дюбель-цвяхи

Знадобляться такі інструменти:

• Перфоратор.
• Дюбель-цвяхи.
• Гострий ніж.
• Рівень та олівець.
• Викрутка.

Для початку відведіть на стіні (стелі) рівну лінію (для стін за рівнем) і підготуйте до роботи дюбель-цвяхи, з яких потрібно відрізати пластмасовий капелюшок гострим ножем. Робиться це для того, щоб канал щільно прилягав до стіни. Ми будемо використовувати свердло по бетону діаметром 6 мм і відповідно дюбель-цвяхи №6.

Далі прикладайте до лінії кабель-канал і пробивайте перфоратором, заглиблюючись у стіну на довжину дюбеля. Вставляйте пластмасову вставку, що обрізає, і прикручуйте викруткою дюбель-цвях до упору. Наступна точка кріплення знаходиться в 40-50 см, крайня в 5-7 см від краю короба. Вставляєте провід у канал і закриваєте кришку.

Як кріпити кабель канал на клей (рідкі цвяхи)

Кріплення на клей не дуже надійне, його використовують там, де не можна застосувати інші, наприклад для кріплення на кахельну плитку. Можна комбінувати його з іншими – з кріпленням шурупами або дюбель – цвяхами.

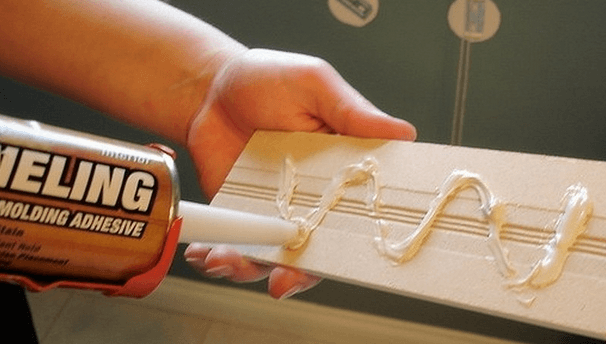

Щоб приклеїти короб до стіни, на нього наносять клей зигзагоподібною лінією, потім притискають до стіни по розмітці, щоб клей надрукувався на поверхні, і прибирають. Через кілька хвилин, коли рідкі цвяхи трохи схопляться (час залежить від конкретного виду клею, це можна прочитати в інструкції на упаковці) короб знову щільно притискають до стіни.

Пам’ятайте, що демонтаж кабелю каналу, приклеєного до стіни рідкими цвяхами, без пошкодження покриття або електрокороба неможливий. Укладати кабель можна тільки після повного застигання клею.

Кріплення кабелю каналу на метал

Якщо виникла потреба кріпити кабель канал у метал, товщиною менше 2 мм. або алюмінієвий профіль, то для кріплення радимо Вам використовувати шурупи по металу, звані також «клопами». Нічого складного в установці електротехнічного короба на металеву поверхню немає, головне – вибрати гарні шурупи і зарядити шуруповерт.

Класифікація кабельних каналів

Залежно від приміщення, схематичного розташування ліній проводки та кількості проводів у них рекомендується застосовувати короби різного виду.

Основні варіанти кабельних каналів:

• Канали на основі труб, що додатково поділяються на горизонтальні та вертикальні. До подібних каналів також відноситимуться субканали. Досить часто зустрічається термін “кондуїт” (conduit);
• Короби. ПУЕ, п. 2.1.10 визначає короб як закриту порожнисту конструкцію прямокутного або іншого перерізу, призначену для прокладання в ній проводів та кабелів. Короба можуть бути глухими або з кришками, що відкриваються, з суцільними і перфорованими стінками і кришками. Глухі короби повинні мати суцільні стінки з усіх боків і не мати кришок.
• Лотки. ПУЕ, п. 2.1.11 визначає лоток як відкриту конструкцію, призначену для прокладання на ній дротів та кабелів. Лоток не є захистом від зовнішніх механічних пошкоджень прокладених на ньому проводів та кабелів. Лотки повинні виготовлятися з вогнетривких матеріалів. Вони можуть бути суцільними, перфорованими або ґратчастими;
• Канали для прокладання кабельних джгутів, які найчастіше виконуються на основі різного виду дискретних кріплень (кронштейнів).

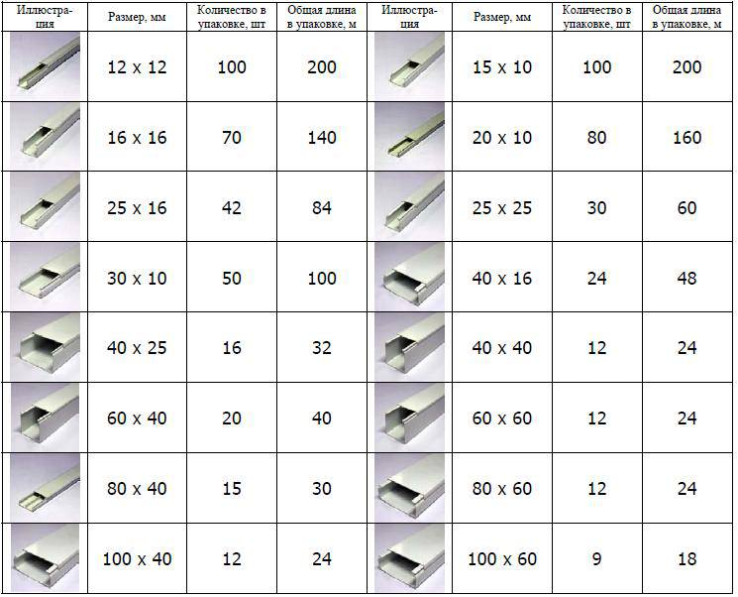

Таблиця розмірів кабелю каналу:

Окремо відзначимо, що монтаж зовнішньої електропроводки проводиться в останню чергу після виконання всіх оздоблювальних робіт.
